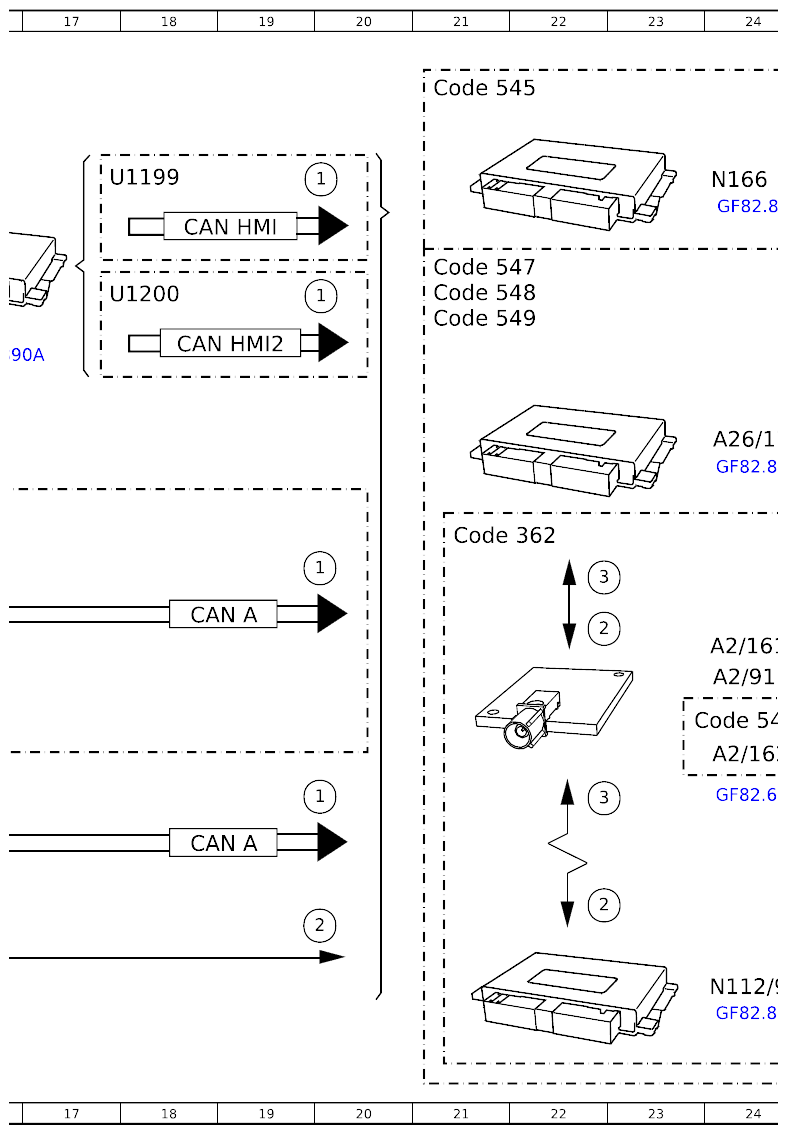

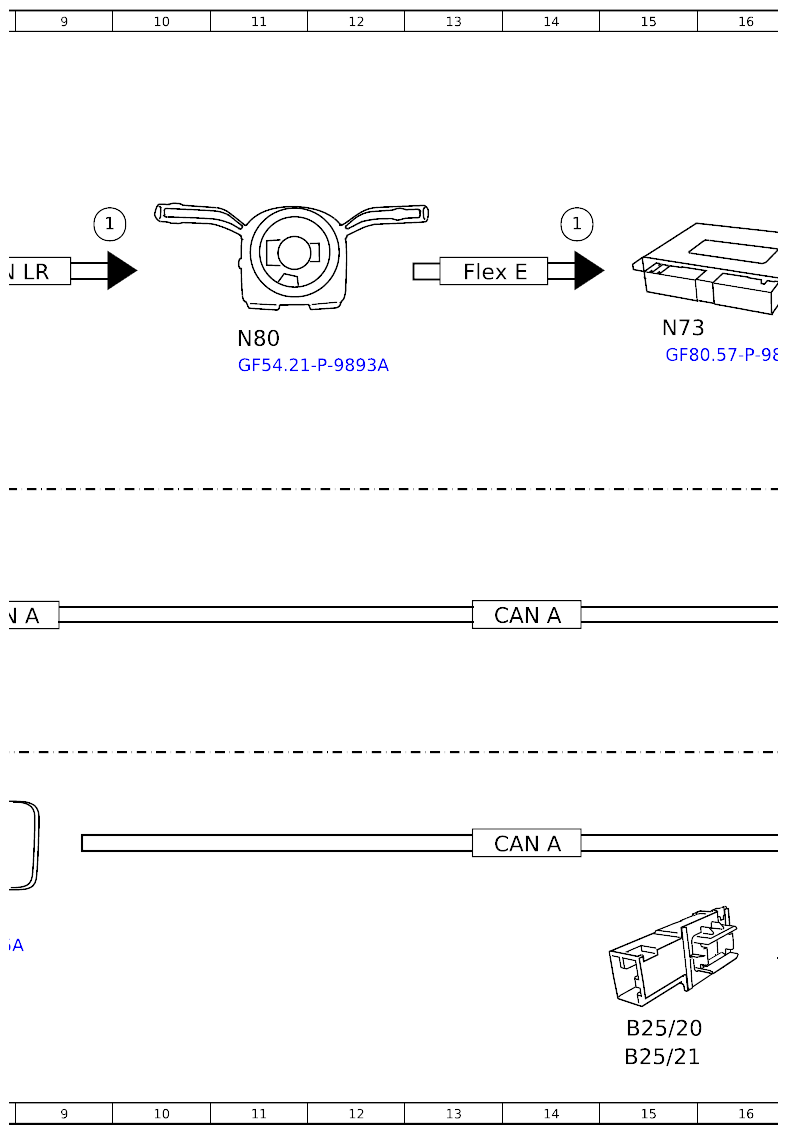

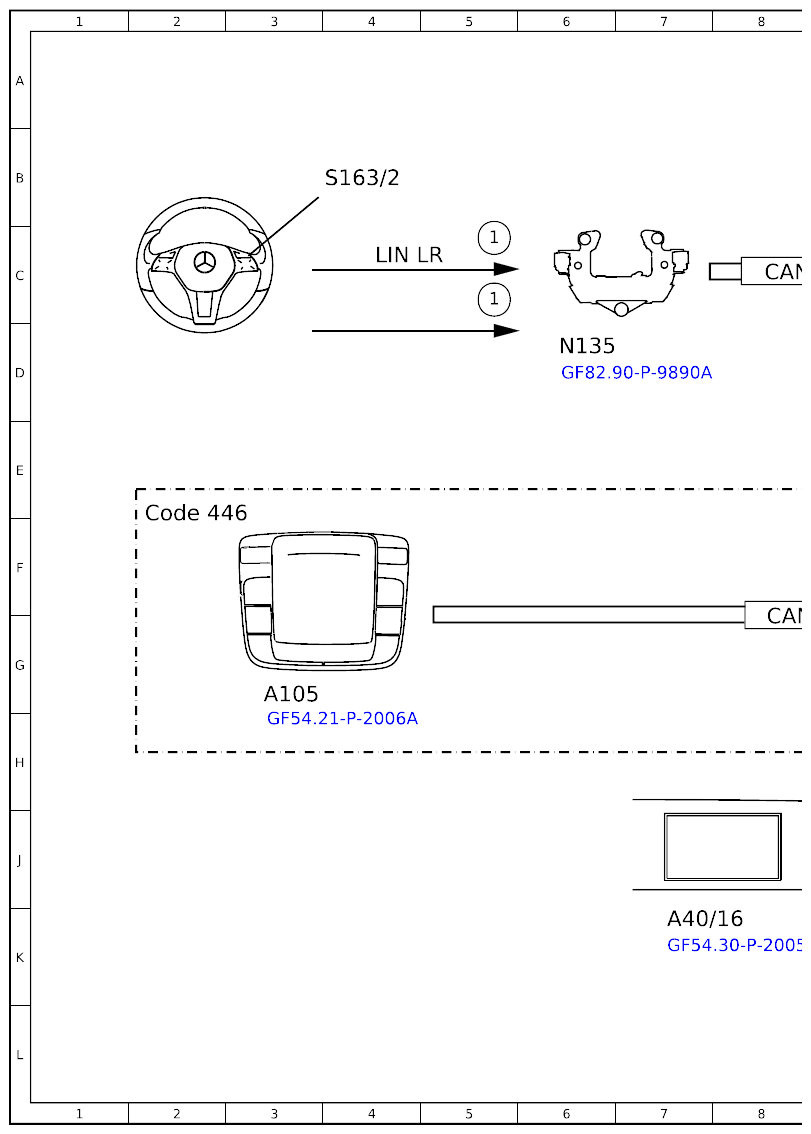

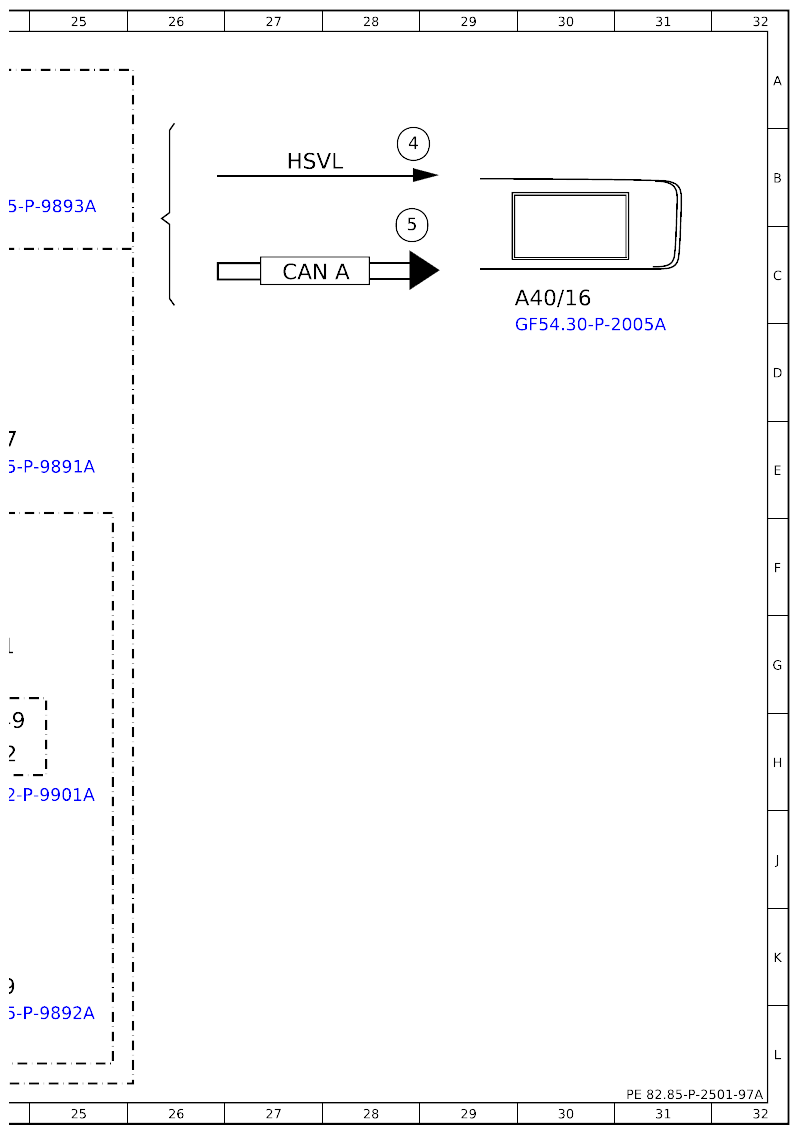

Function Schematic For Multimedia System Control - PE82.85-P-2501-97A
Model 118, 177, 243, 247
| Code: | Designation: | Position: |
|---|---|---|
| A2/91 | Bluetooth antenna | 24G |
| A2/161 | Bluetooth®/Wi-Fi antenna | 24G |
| A2/162 | Center Bluetooth®/Wi-Fi antenna | 24H |
| A26/17 | Head unit | 24E |
| A40/16 | Head unit/instrument cluster display cluster | 7K |
| A40/16 | Head unit/instrument cluster display cluster | 30C |
| A105 | Touchpad | 3G |
| B25/20 | Driver hands-free system microphone | 15L |
| B25/21 | Front passenger hands-free system microphone | 15L |
| Code 362 | HERMES LTE | 21F |
| Code 446 | Touchpad only | 2F |
| Code 545 | Connect 5 (NTG6) | 21A |
| Code 547 | Connect 20 Entry (NTG6) | 21C |
| Code 548 | Connect 20 MID (NTG6) | 21C |
| Code 549 | Connect 20 HIGH (NTG6) | 23H |
| Code 549 | Connect 20 HIGH (NTG6) | 21D |
| HSVL | High-speed video link | 27B |
| N73 | EIS [EZS] control unit | 15D |
| N80 | Steering column module | 11D |
| N112/9 | HERMES control unit | 24K |
| N135 | Steering wheel electronics | 6D |
| N166 | Head unit/instrument cluster control unit | 24B |
| S163/2 | Head unit multifunction steering wheel button group | 4B |
| U1199 | Valid for vehicles up to facelift | 17B |
| U1200 | Valid for vehicles as of facelift | 17C |
| CAN A | Telematics CAN | 18G |
| CAN A | Telematics CAN | 27C |
| CAN A | Telematics CAN | 14G |
| CAN A | Telematics CAN | 8G |
| CAN A | Telematics CAN | 14J |
| CAN A | Telematics CAN | 18J |
| CAN HMI | User interface CAN | 18C |
| CAN HMI2 | CAN 2 for user interface | 18D |
| CAN LR | CAN for steering wheel | 8C |
| Flex E | Chassis FlexRay | 13C |
| LIN LR | Steering wheel LIN | 4C |
| 1 | Operation, signal | 20F |
| 1 | Operation, signal | 14C |
| 1 | Operation, signal | 9C |
| 1 | Operation, signal | 5C |
| 1 | Operation, signal | 20H |
| 1 | Operation, signal | 5C |
| 1 | Operation, signal | 20C |
| 2 | Voice input, signal | 20K |
| 2 | Voice input, signal | 22K |
| 2 | Voice input, signal | 22G |
| 3 | Data from service center, signal | 22H |
| 3 | Data from service center, signal | 22F |
| 4 | Video, signal | 28B |
| 5 | Audio/COMAND display, actuation | 28C |
