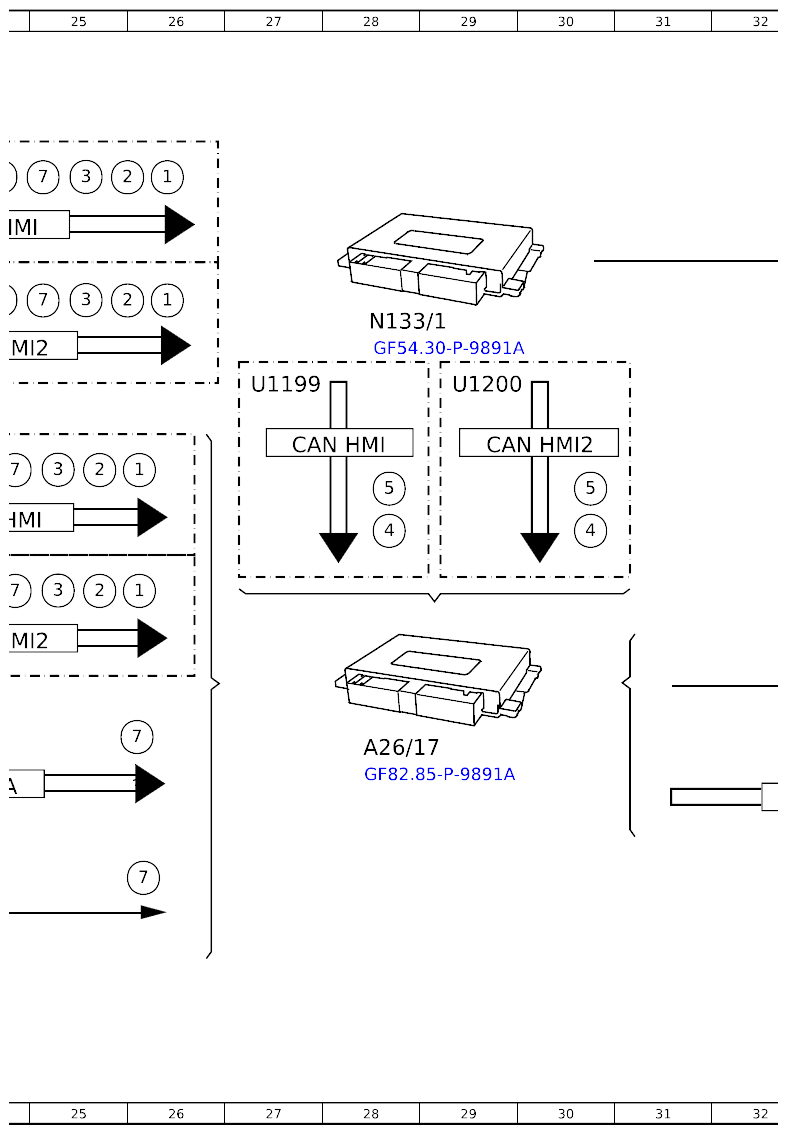

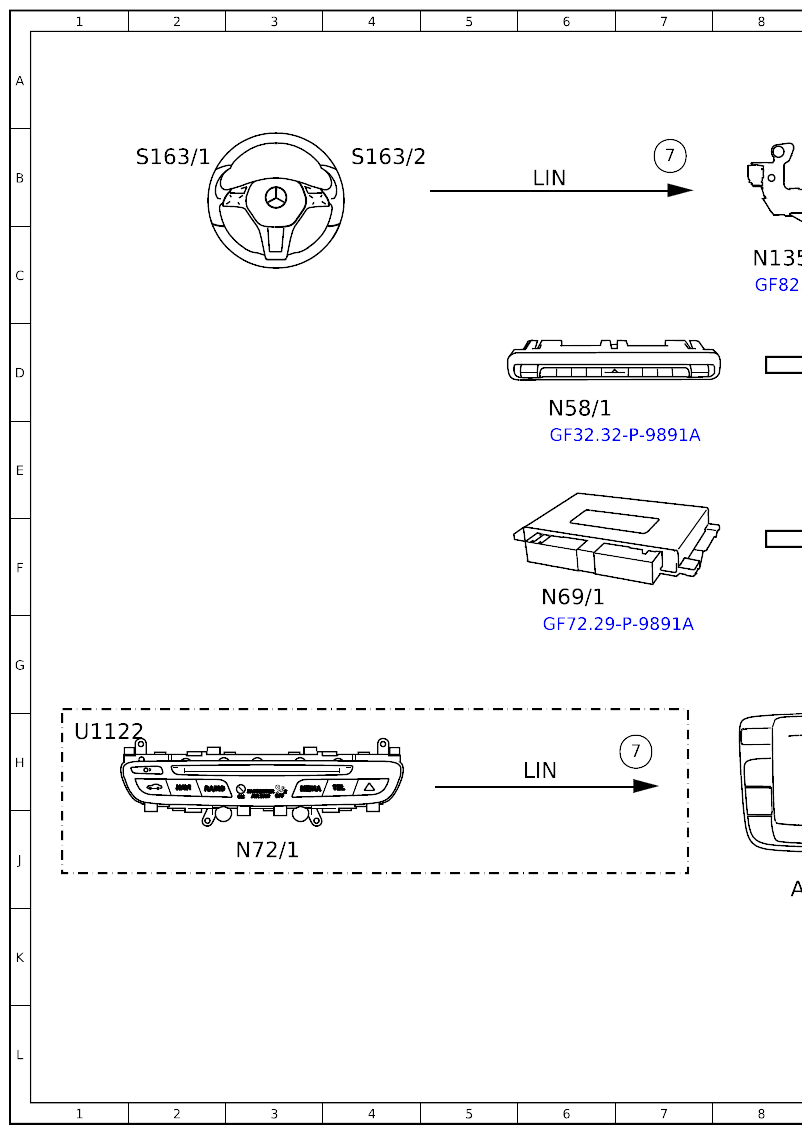

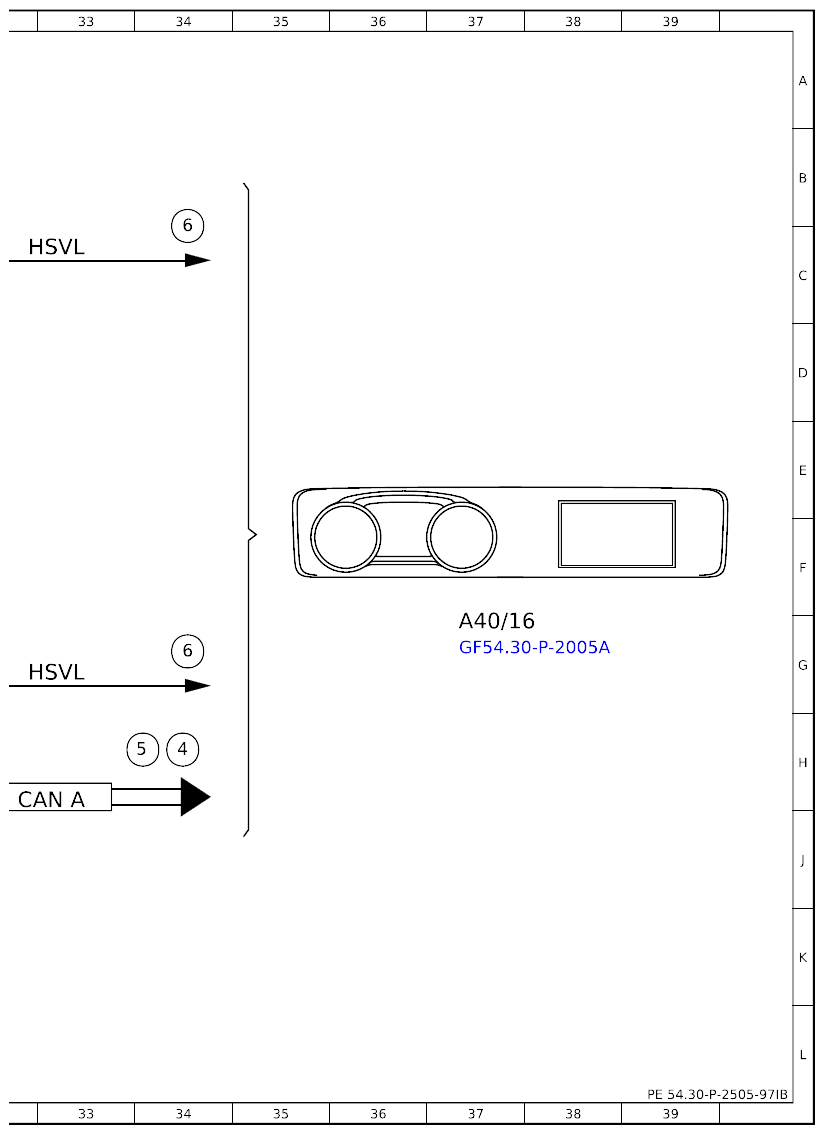

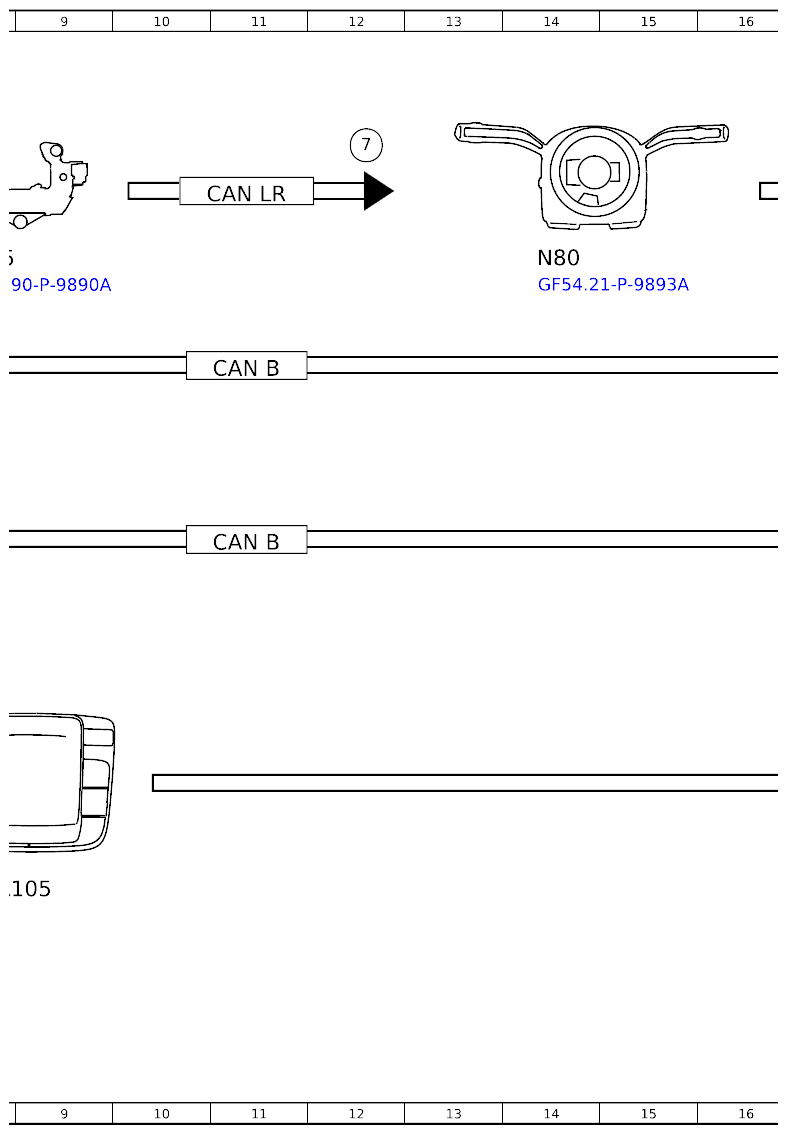

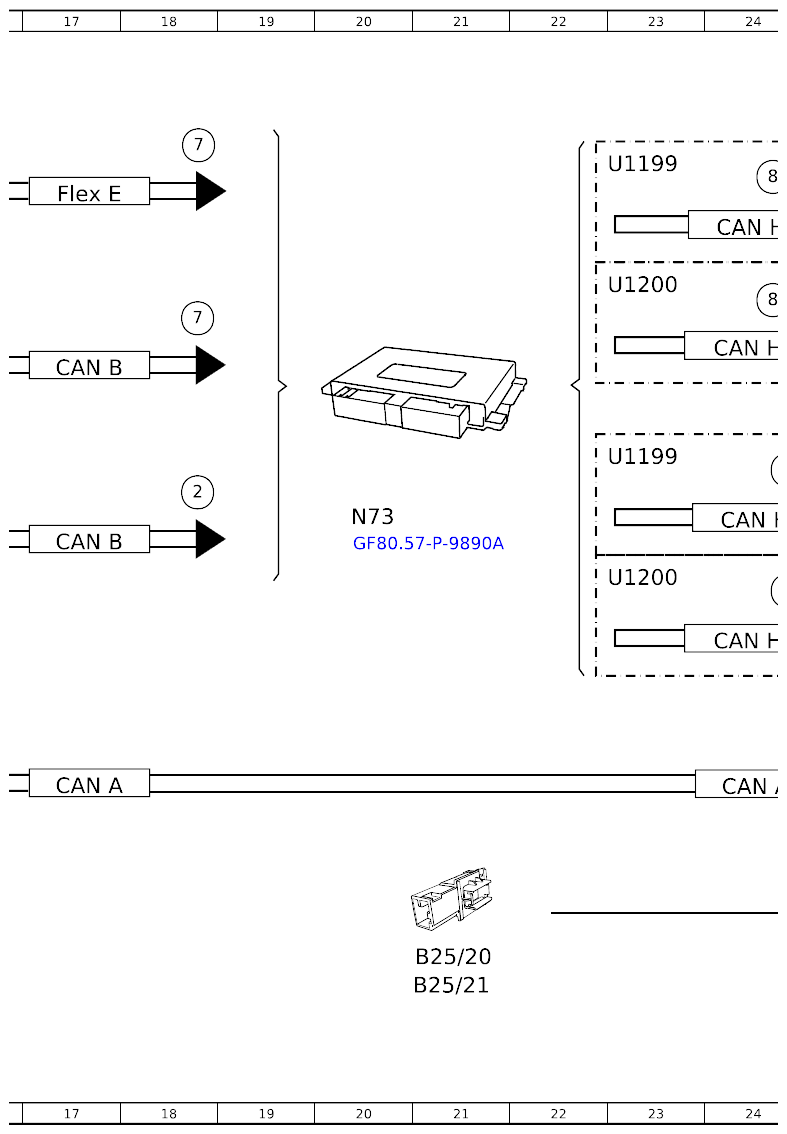

Function Schematic For User Interface - PE54.30-P-2505-97B
Model 118, 177, 247 except code 545 (Connect 5 (NTG6))
Model 167, 243, 293
| Code: | Designation: | Position: |
|---|---|---|
| A26/17 | Head unit | 28H |
| A40/16 | Head unit/instrument cluster display cluster | 37G |
| A105 | Touchpad | 8J |
| B25/20 | Driver hands-free system microphone | 21K |
| B25/21 | Front passenger hands-free system microphone | 21K |
| HSVL | High-speed video link | 33G |
| HSVL | High-speed video link | 33C |
| N58/1 | Climate control operating unit | 6D |
| N69/1 | Driver door control unit | 6F |
| N72/1 | Upper control panel control unit | 3J |
| N73 | EIS [EZS] control unit | 20F |
| N80 | Steering column module | 14C |
| N133/1 | Instrument cluster control unit | 28D |
| N135 | Steering wheel electronics | 8C |
| S163/1 | Instrument cluster multifunction steering wheel button group | 2B |
| S163/2 | Head unit multifunction steering wheel button group | 4B |
| U1122 | Valid for model 293 | 1H |
| U1199 | Valid for vehicles up to facelift | 23E |
| U1199 | Valid for vehicles up to facelift | 23B |
| U1199 | Valid for vehicles up to facelift | 27D |
| U1200 | Valid for vehicles as of facelift | 23F |
| U1200 | Valid for vehicles as of facelift | 23C |
| U1200 | Valid for vehicles as of facelift | 29D |
| CANA | Telematics CAN | 17H |
| CANA | Telematics CAN | 24H |
| CANA | Telematics CAN | 33H |
| CAN B | Interior CAN | 17D |
| CAN B | Interior CAN | 11D |
| CAN B | Interior CAN | 11F |
| CAN B | Interior CAN | 17F |
| CAN HMI | User interface CAN | 24F |
| CAN HMI | User interface CAN | 24C |
| CAN HMI | User interface CAN | 27E |
| CAN HMI2 | CAN 2 for user interface | 24G |
| CAN HMI2 | CAN 2 for user interface | 24D |
| CAN HMI2 | CAN 2 for user interface | 30E |
| CAN LR | CAN for steering wheel | 11B |
| Flex E | Chassis FlexRay | 17B |
| LIN | Local Interconnect Network | 6B |
| LIN | Local Interconnect Network | 6H |
| 1 | Central locking, status | 26E |
| 1 | Central locking, status | 26B |
| 1 | Central locking, status | 26F |
| 1 | Central locking, status | 26C |
| 2 | Door rotary tumbler switch, status | 25E |
| 2 | Door rotary tumbler switch, status | 18E |
| 2 | Door rotary tumbler switch, status | 25B |
| 2 | Door rotary tumbler switch, status | 25F |
| 2 | Door rotary tumbler switch, status | 25C |
| 3 | Circuit 15, status | 25E |
| 3 | Circuit 15, status | 25B |
| 3 | Wheel speed, signal | 25F |
| 3 | Wheel speed, signal | 25C |
| 4 | Display ON/OFF, request | 34H |
| 4 | Display ON/OFF, request | 28F |
| 4 | Display ON/OFF, request | 30F |
| 5 | Display settings, request | 34H |
| 5 | Display settings, request | 28E |
| 5 | Display settings, request | 30E |
| 6 | Image data, signal | 34G |
| 6 | Image data, signal | 34C |
| 7 | Operation, signal | 18C |
| 7 | Operation, signal | 24E |
| 7 | Operation, signal | 18B |
| 7 | Operation, signal | 12B |
| 7 | Operation, signal | 7B |
| 7 | Operation, signal | 26J |
| 7 | Operation, signal | 26H |
| 7 | Operation, signal | 25B |
| 7 | Operation, signal | 7H |
| 7 | Operation, signal | 24F |
| 7 | Operation, signal | 25C |
| 8 | Instrument cluster message, request | 24B |
| 8 | Instrument cluster message, request | 24C |
