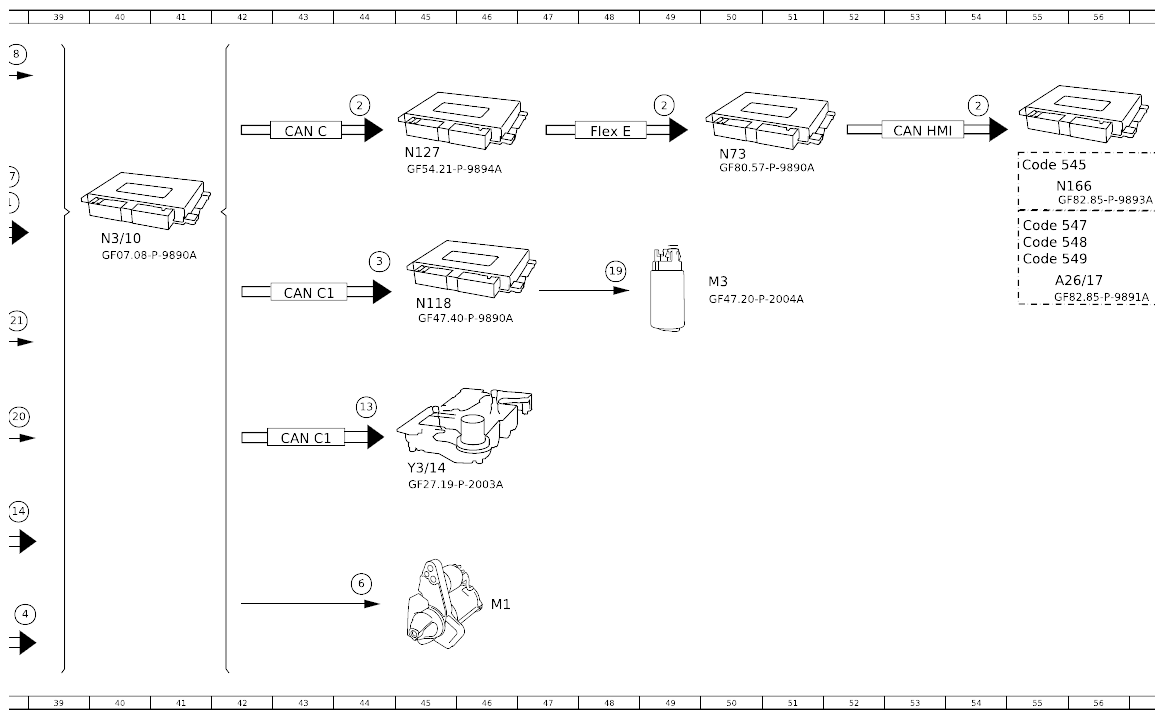

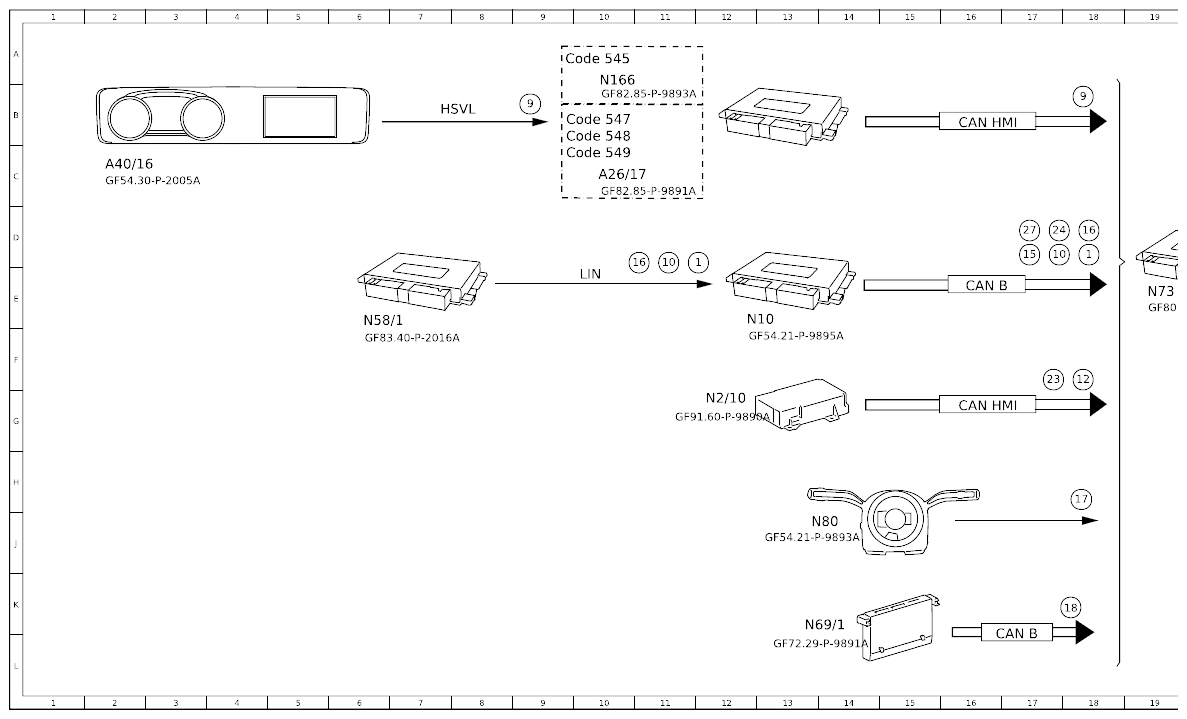

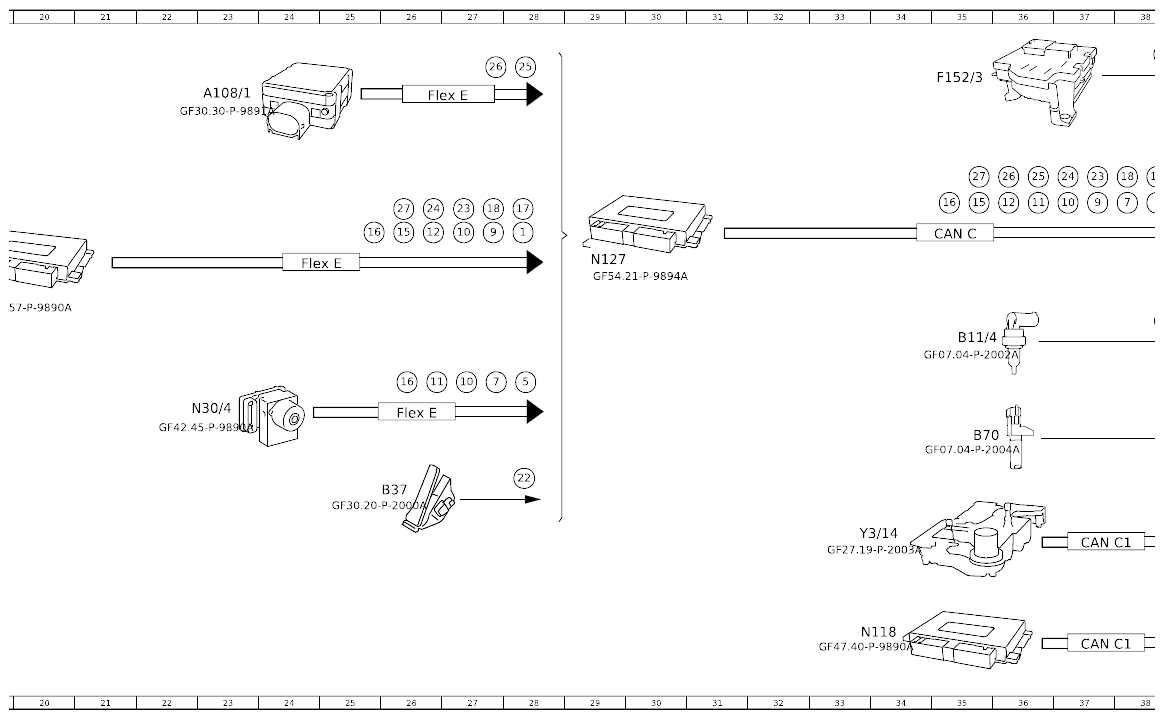

Function Schematic For Start/Stop - PE07.10-P-2509-97A
Engine 139 in model 118, 177, 247
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Air conditioning, status | 18D |
| 1 | Air conditioning, status | 38C |
| 1 | Air conditioning, status | 28C |
| 1 | Air conditioning, status | 12D |
| 10 | Engine start, request | 37C |
| 10 | Engine start, request | 17D |
| 10 | Engine start, request | 27D |
| 10 | Engine start, request | 27F |
| 10 | Engine start, request | 11D |
| 11 | Engine stop enable, status | 36C |
| 11 | Engine stop enable, status | 26F |
| 12 | Crash, signal | 26D |
| 12 | Crash, signal | 36C |
| 12 | Crash, signal | 12F |
| 13 | Gear range, request | 44G |
| 14 | Gear range, status | 38J |
| 15 | Engine hood contact switch, status | 17D |
| 15 | Engine hood contact switch, status | 26D |
| 15 | Engine hood contact switch, status | 36C |
| 16 | Engine stop prohibited, request | 25D |
| 16 | Engine stop prohibited, request | 18D |
| 16 | Engine stop prohibited, request | 11D |
| 16 | Engine stop prohibited, request | 35C |
| 16 | Engine stop prohibited, request | 26F |
| 17 | Steering wheel angle sensor, signal | 18H |
| 17 | Steering wheel angle sensor, signal | 18H |
| 17 | Steering wheel angle sensor, signal | 28C |
| 18 | Door rotary tumbler switch, status | 27D |
| 18 | Door rotary tumbler switch, status | 38C |
| 18 | Door rotary tumbler switch, status | 18K |
| 19 | Fuel pump, actuation | 48D |
| 2 | Instrument cluster, message | 44B |
| 2 | Instrument cluster, message | 54B |
| 2 | Instrument cluster, message | 49B |
| 2 | Instrument cluster, message | 59B |
| 20 | Engine speed, signal | 38G |
| 21 | Coolant temperature sensor, signal | 38E |
| 22 | Accelerator pedal sensor, signal | 28H |
| 23 | Seat belt buckle restraint system switch, status | 27D |
| 23 | Seat belt buckle restraint system switch, status | 37C |
| 23 | Seat belt buckle restraint system switch, status | 17F |
| 24 | Engine hood anti-theft alarm system switch, status | 26D |
| 24 | Engine hood anti-theft alarm system switch, status | 24D |
| 24 | Engine hood anti-theft alarm system switch, status | 37C |
| 25 | Engine torque, reduce request | 28A |
| 25 | Engine torque, reduce request | 28A |
| 26 | Engine torque, increase request | 27A |
| 26 | Engine torque, increase request | 36A |
| 27 | ECO start/stop function button, status | 26C |
| 27 | ECO start/stop function button, status | 17D |
| 27 | ECO start/stop function button, status | 35C |
| 3 | Fuel pump, specified pressure request | 44D |
| 4 | Fuel pressure, status | 38K |
| 5 | Wheel speed, signal | 28F |
| 6 | Starter, actuation | 44K |
| 7 | Brake light switch, status | 38C |
| 7 | Brake light switch, status | 27F |
| 8 | Circuit 87, status | 38A |
| 9 | Vehicle speed, signal | 9B |
| 9 | Vehicle speed, signal | 37C |
| 9 | Vehicle speed, signal | 27D |
| 9 | Vehicle speed, signal | 18B |
| A108/1 | Active Distance Assist DISTRONIC electric controller unit | 23B |
| A26/17 | Head unit | 10C |
| A26/17 | Head unit | 56E |
| A40/16 | Head unit/instrument cluster display cluster | 2C |
| A40/16 | Head unit/instrument cluster display cluster | 60C |
| B11/4 | Coolant temperature sensor | 35F |
| B37 | Accelerator pedal sensor | 26H |
| B70 | Crankshaft Hall sensor | 35G |
| CAN B | Interior CAN | 16E |
| CAN B | Interior CAN | 17L |
| CAN C | Engine CAN | 35D |
| CAN C | Engine CAN | 43B |
| CAN C1 | Drive train CAN | 37J |
| CAN C1 | Drive train CAN | 43G |
| CAN C1 | Drive train CAN | 43E |
| CAN C1 | Drive train CAN | 37L |
| CAN HMI | User interface CAN | 53B |
| CAN HMI | User interface CAN | 16B |
| CAN HMI | User interface CAN | 16G |
| Code 545 | Connect 5 (NTG6) | 9A |
| Code 545 | Connect 5 (NTG6) | 55C |
| Code 547 | Connect 20 Entry (NTG6) | 9B |
| Code 547 | Connect 20 Entry (NTG6) | 55D |
| Code 548 | Connect 20 MID (NTG6) | 9B |
| Code 548 | Connect 20 MID (NTG6) | 55D |
| Code 549 | Connect 20 HIGH (NTG6) | 9C |
| Code 549 | Connect 20 HIGH (NTG6) | 55D |
| F152/3 | Engine compartment fuse and relay module | 35A |
| Flex E | Chassis FlexRay | 26B |
| Flex E | Chassis FlexRay | 24E |
| Flex E | Chassis FlexRay | 26G |
| Flex E | Chassis FlexRay | 48B |
| HSVL | High-speed video link | 8B |
| HSVL | High-speed video link | 58B |
| LIN | Local Interconnect Network | 10E |
| M1 | Starter | 46K |
| M3 | Fuel pump (FP) | 50E |
| N10 | Central control module | 12E |
| N118 | Fuel pump control unit | 45E |
| N118 | Fuel pump control unit | 34L |
| N127 | Drivetrain control unit | 29D |
| N127 | Drivetrain control unit | 45C |
| N166 | Head unit/instrument cluster control unit | 10B |
| N166 | Head unit/instrument cluster control unit | 55C |
| N2/10 | Supplemental restraint system control unit | 12G |
| N3/10 | ME-SFI [ME] control unit | 40D |
| N30/4 | Electronic Stability Program (ESP®) control unit | 23G |
| N58/1 | Climate control operating unit | 6E |
| N69/1 | Driver door control unit | 13K |
| N73 | Electronic ignition switch control unit | 19E |
| N73 | Electronic ignition switch control unit | 50C |
| N80 | Steering column module control unit | 14J |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 45H |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 34J |
