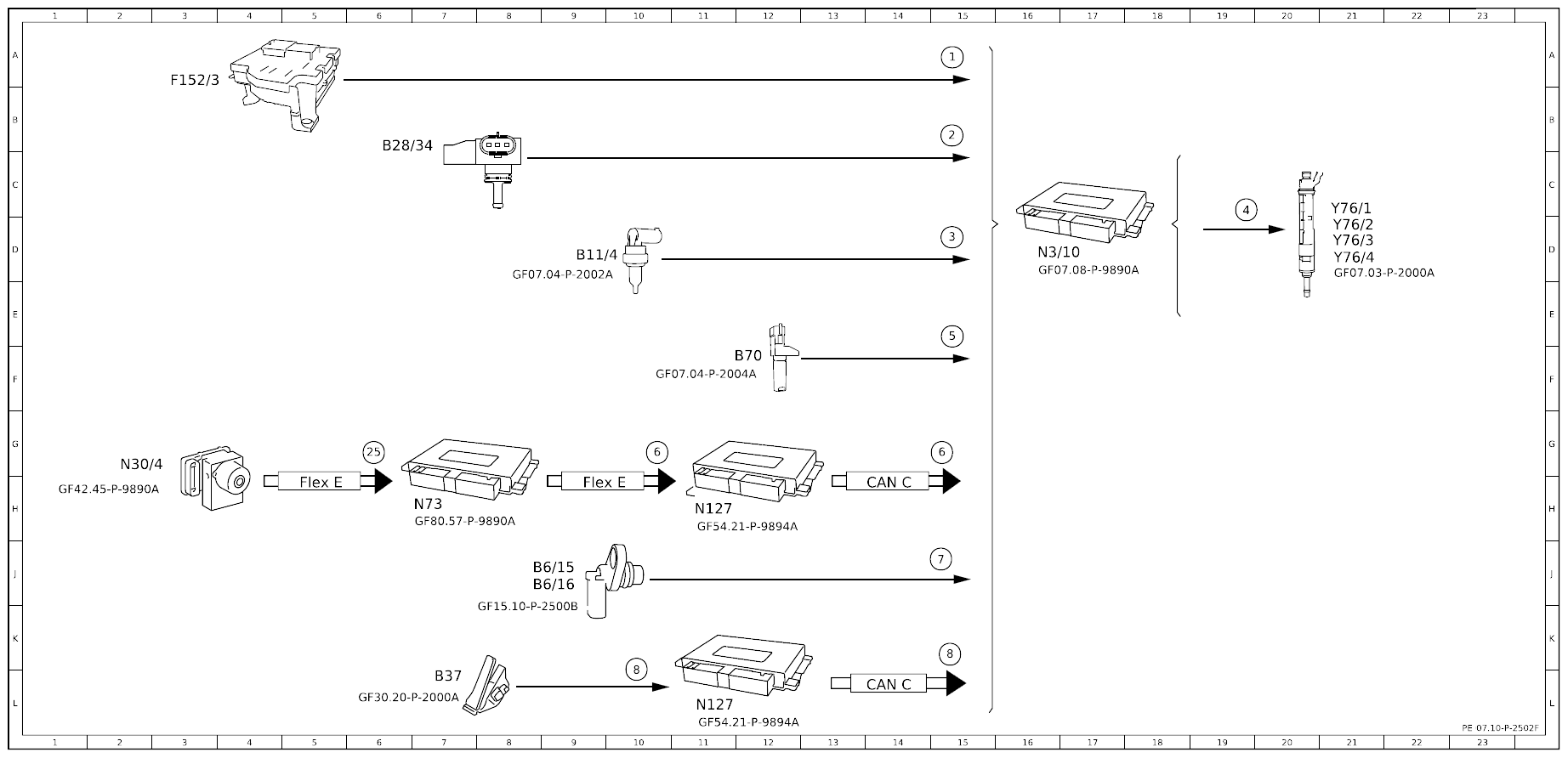

Function Schematic For Smooth Running Control - PE07.10-P-2502-97F
Engine 139 in model 118, 177, 247
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 87, status | 15A |
| 2 | Pressure and temperature sensor downstream of throttle valve, signal | 15B |
| 25 | ESP®, status | 6G |
| 3 | Coolant temperature sensor, signal | 15D |
| 4 | Fuel injectors, actuation | 19C |
| 5 | Engine speed, signal | 15E |
| 6 | ESP®, status | 10G |
| 6 | ESP®, status | 15G |
| 7 | Camshaft Hall sensor, signal | 15J |
| 8 | Accelerator pedal sensor, signal | 10L |
| 8 | Accelerator pedal sensor, signal | 15K |
| B11/4 | Coolant temperature sensor | 9D |
| B28/34 | Intake manifold pressure and temperature sensor | 6B |
| B37 | Accelerator pedal sensor | 7L |
| B6/15 | Intake camshaft Hall sensor | 8J |
| B6/16 | Exhaust camshaft Hall sensor | 8J |
| B70 | Crankshaft Hall sensor | 12F |
| CAN C | Engine CAN | 14H |
| CAN C | Engine CAN | 14L |
| F152/3 | Engine compartment fuse and relay module | 3A |
| Flex E | Chassis FlexFtay | 5H |
| Flex E | Chassis FlexRay | 9H |
| N127 | Drivetrain control unit | 11H |
| N127 | Drivetrain control unit | 11L |
| N3/10 | ME-SFI [ME] control unit | 16D |
| N30/4 | Electronic Stability Program (ESP®) control unit | 2G |
| N73 | Electronic ignition switch control unit | 7H |
| Y76/1 | Cylinder 1 fuel injector | 21C |
| Y76/2 | Cylinder 2 fuel injector | 21D |
| Y76/3 | Cylinder 3 fuel injector | 21D |
| Y76/4 | Cylinder 4 fuel injector | 21D |
