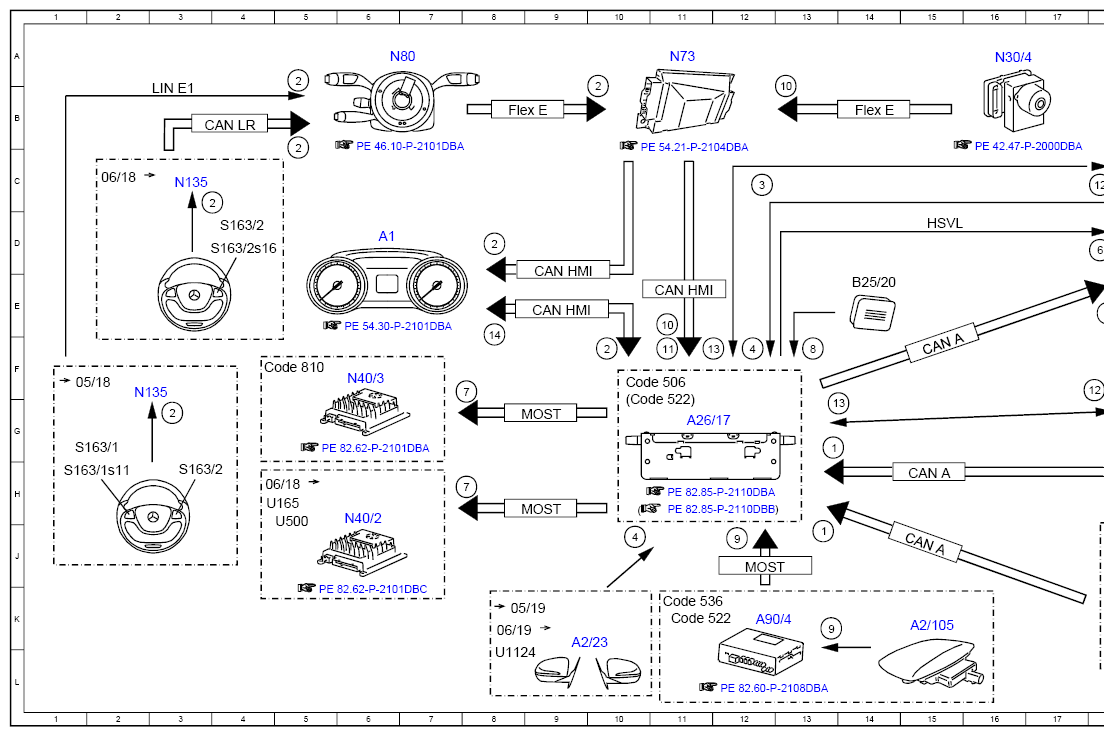

Electrical Function Schematic For Navigation System Function - PE82.61-P-2056-97DBA
Model 213 up to model year 2021 with code 357 (Map navigation)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 13G |
| 1 | Operation, signal | 22F |
| 1 | Operation, signal | 23G |
| 1 | Operation, signal | 13J |
| 10 | Wheel speed, signal | 13B |
| 10 | Wheel speed, signal | 11E |
| 11 | Reverse gear, status | 11F |
| 12 | Position data, signal | 18C |
| 12 | Position data, signal | 18F |
| 12 | Position data, signal | 21C |
| 12 | Position data, signal | 23E |
| 12 | Position data, signal | 26C |
| 13 | Traffic data, signal | 11F |
| 13 | Traffic data, signal | 20F |
| 13 | Traffic data, signal | 13G |
| 13 | Traffic data, signal | 25C |
| 13 | Traffic data, signal | 20B |
| 14 | Instrument cluster, actuation | 8E |
| 2 | Multifunction steering wheel button group, signal | 3G |
| 2 | Multifunction steering wheel button group, signal | 5A |
| 2 | Multifunction steering wheel button group, signal | 10B |
| 2 | Multifunction steering wheel button group, signal | 8D |
| 2 | Multifunction steering wheel button group, signal | 10F |
| 2 | Multifunction steering wheel button group, signal | 3C |
| 2 | Multifunction steering wheel button group, signal | 5C |
| 3 | Map data, signal | 12C |
| 4 | GPS, signal | 10J |
| 4 | GPS, signal | 12F |
| 4 | GPS, signal | 24E |
| 5 | Switch-on request, signal | 18E |
| 6 | Audio/COMAND display, actuation | 18D |
| 7 | Audio, signal | 8F |
| 7 | Audio, signal | 8H |
| 8 | Voice input, signal | 13F |
| 9 | RTTD signal | 12J |
| 9 | RTTD signal | 13K |
| A1 | Instrument cluster | 6D |
| A105 | Touchpad | 20J |
| A2/105 | SDARS antenna | 15K |
| A2/140 | Emergency call system antenna 1 | 27D |
| A2/141 | Emergency call system antenna 2 | 28B |
| A2/23 | GPS antenna | 9K |
| A2/23 | GPS antenna | 31E |
| A2/83 | WiFi antenna | 19F |
| A26/17 | Head unit | 11G |
| A40/8 | Audio/COMAND display | 19D |
| A40/9 | Audio/COMAND control panel | 22G |
| A90/4 | Tuner unit | 12K |
| A90/5 | Multimedia connection unit | 19B |
| B25/20 | Driver hands-free system microphone | 14E |
| CAN A | Telematics CAN | 15H |
| CAN A | Telematics CAN | 15F |
| CAN A | Telematics CAN | 15J |
| CAN A | Telematics CAN | 20H |
| CAN HMI | User interface CAN | 9E |
| CAN HMI | User interface CAN | 9E |
| CAN HMI | User interface CAN | 11E |
| CAN LR | Steering wheel CAN | 4B |
| Code 246 | Analog clock | 24H |
| Code 362 | HERMES LTE | 27A |
| Code 362 | HERMES LTE | 22B |
| Code 362 | HERMES LTE | 29D |
| Code 448 | Touchpad | 18J |
| Code 506 | Audio 20 NTG 5.5 radio | 10F |
| Code 506 | Audio 20 NTG 5.5 radio | 18F |
| Code 522 | Audio 20 radio | 10G |
| Code 522 | Audio 20 radio | 11K |
| Code 522 | Audio 20 radio | 20B |
| Code 536 | SIRIUS satellite radio | 11K |
| Code 810 | Sound system | 4F |
| Flex E | Chassis FlexRay | 8B |
| Flex E | Chassis FlexRay | 14B |
| HSVL | High-speed video link | 15D |
| LIN A3 | LCP LIN | 24G |
| LIN A3 | LCP LIN | 24E |
| LIN E1 | Steering LIN | 3B |
| MOST | Media Oriented System Transport | 9G |
| MOST | Media Oriented System Transport | 12J |
| MOST | Media Oriented System Transport | 9H |
| N112/9 | HERMES control unit | 23B |
| N135 | Steering wheel electronics | 2F |
| N135 | Steering wheel electronics | 3C |
| N30/4 | Electronic Stability Program control unit | 16A |
| N40/2 | Sound system midline amplifier control unit | 6H |
| N40/3 | Sound system amplifier control unit | 6F |
| N72/1 | Upper control panel control unit | 25J |
| N72/4 | Left lower control panel | 28G |
| N72/4s7 | Volume control button | 27H |
| N72/5 | Right lower control panel | 30G |
| N72/5s1 | Volume control button | 31H |
| N73 | Electronic ignition switch control unit | 11A |
| N80 | Steering column module control unit | 6A |
| S163/1 | Instrument cluster multifunction steering wheel button group | 1G |
| S163/1s11 | Volume control button | 1H |
| S163/2 | Head unit multifunction steering wheel button group | 3H |
| S163/2 | Head unit multifunction steering wheel button group | 4D |
| S163/2s16 | Volume adjustment switch | 4D |
| U1124 | Not valid for HERMES LTE | 8L |
| U1257 | Valid for code 367 (Live Traffic Information) and subscription for real-time traffic data | 27C |
| U1257 | Valid for code 367 (Live Traffic Information) and subscription for real-time traffic data | 22A |
| U1257 | Valid for code 367 (Live Traffic Information) and subscription for real-time traffic data | 27B |
| U165 | Valid for AMG | 4H |
| U24 | Valid for manual transmission | 26G |
| U25 | Valid for automatic transmission | 29G |
| U500 | Not valid for sound system | 5J |
