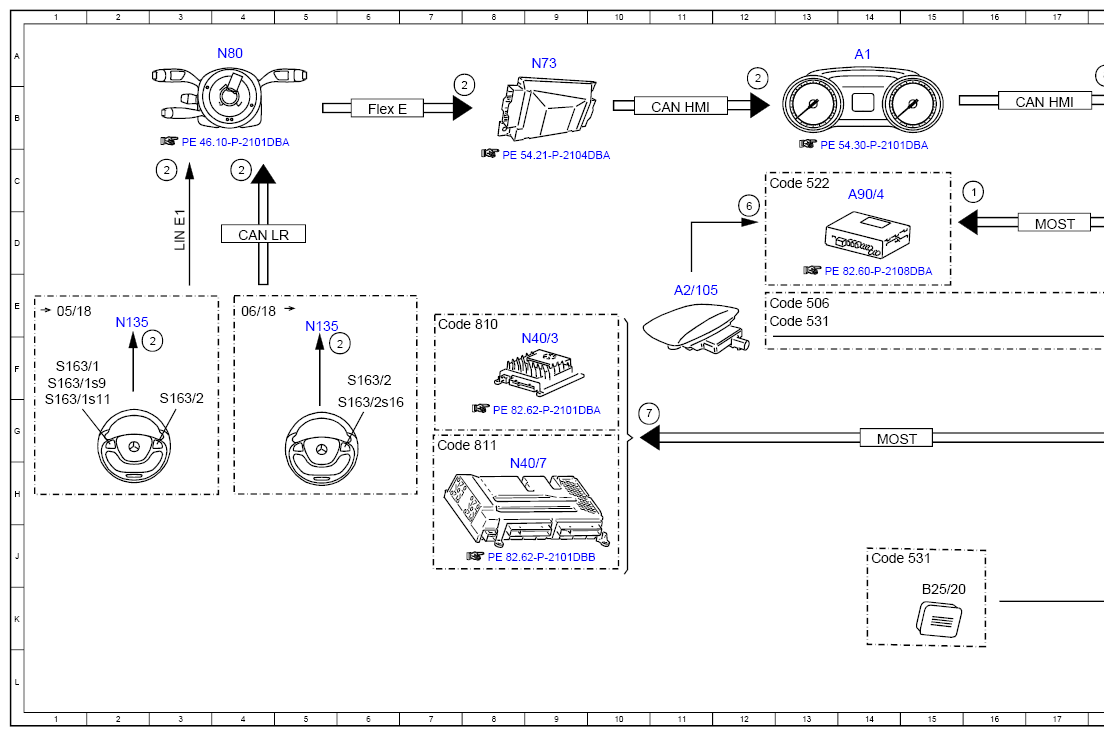

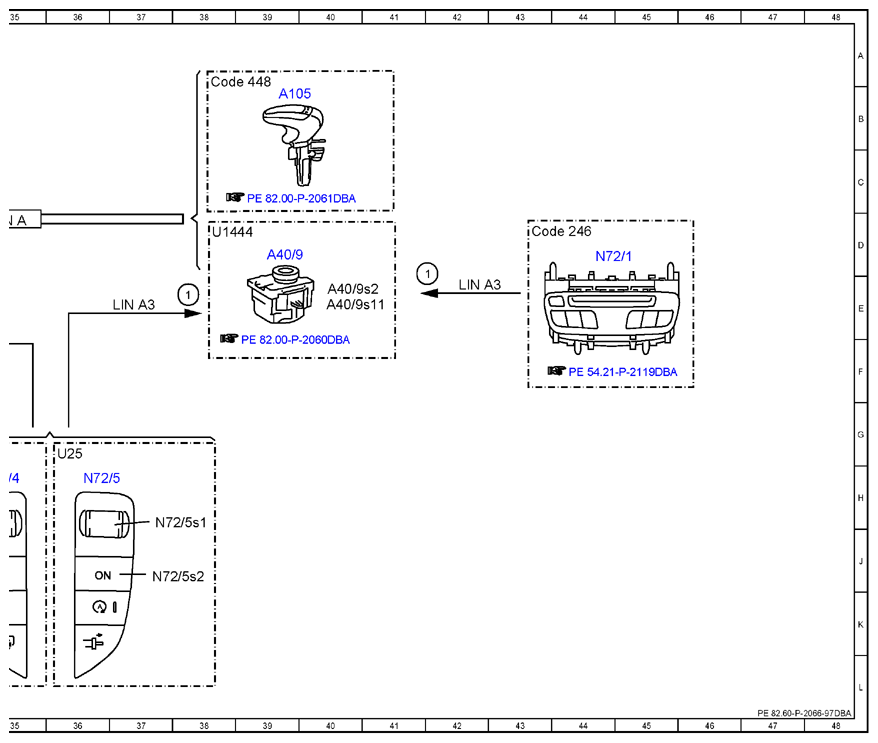

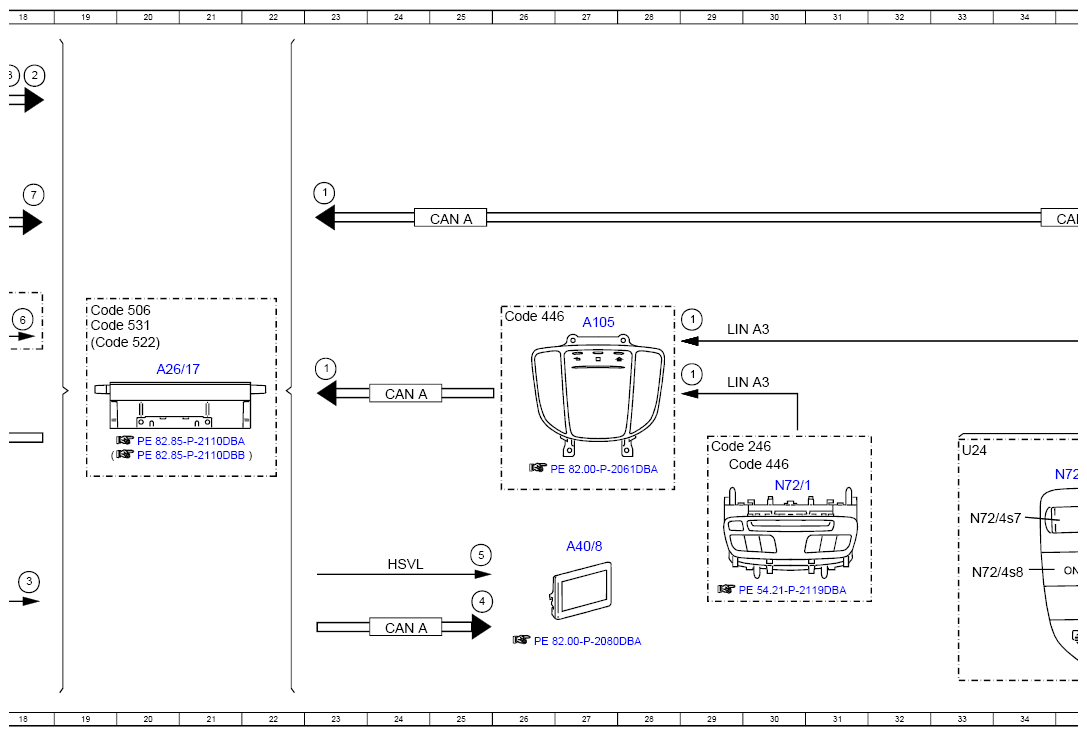

Electrical Function Schematic For SDARS Function - PE82.60-P-2066-97DBA
Model 213 up to model year 2021 with code 536 (Sirius satellite radio complete system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 16C |
| 1 | Operation, signal | 23C |
| 1 | Operation, signal | 29F |
| 1 | Operation, signal | 38E |
| 1 | Operation, signal | 42E |
| 1 | Operation, signal | 23F |
| 1 | Operation, signal | 29E |
| 2 | Multifunction steering wheel button group, signal | 8B |
| 2 | Multifunction steering wheel button group, signal | 18A |
| 2 | Multifunction steering wheel button group, signal | 3C |
| 2 | Multifunction steering wheel button group, signal | 3F |
| 2 | Multifunction steering wheel button group, signal | 6F |
| 2 | Multifunction steering wheel button group, signal | 4C |
| 2 | Multifunction steering wheel button group, signal | 12B |
| 3 | Voice input, signal | 18J |
| 4 | Switch-on request, signal | 25K |
| 5 | Audio/COMAND display, actuation | 25J |
| 6 | SDARS, signal | 18E |
| 6 | SDARS, signal | 12C |
| 7 | Audio, signal | 18C |
| 7 | Audio, signal | 11G |
| 8 | Vehicle speed, signal | 18A |
| A1 | Instrument cluster | 14A |
| A105 | Touchpad | 39B |
| A105 | Touchpad | 27E |
| A2/105 | SDARS antenna | 11E |
| A26/17 | Head unit | 20F |
| A40/8 | Audio/COMAND display | 27J |
| A40/9 | Audio/COMAND control panel | 39D |
| A40/9s11 | Audio/COMAND controller | 40E |
| A40/9s2 | "Back" button | 40E |
| A90/4 | Tuner unit | 14C |
| B25/20 | Driver hands-free system microphone | 15K |
| CAN A | Telematics CAN | 24K |
| CAN A | Telematics CAN | 25D |
| CAN A | Telematics CAN | 24F |
| CAN A | Telematics CAN | 35D |
| CAN HMI | User interface CAN | 17B |
| CAN HMI | User interface CAN | 11B |
| CAN LR | Steering wheel CAN | 4D |
| Code 246 | Analog clock | 43D |
| Code 246 | Analog clock | 29G |
| Code 446 | Touchpad only | 26E |
| Code 446 | Touchpad only | 29H |
| Code 448 | Touchpad | 38A |
| Code 506 | Audio 20 NTG 5.5 radio | 12E |
| Code 506 | Audio 20 NTG 5.5 radio | 19E |
| Code 522 | Audio 20 radio | 12C |
| Code 522 | Audio 20 radio | 19F |
| Code 531 | COMAND APS | 19E |
| Code 531 | COMAND APS | 14J |
| Code 531 | COMAND APS | 12E |
| Code 810 | Sound system | 7E |
| Code 811 | Advanced sound system | 7G |
| Flex E | Chassis FlexRay | 6B |
| HSVL | High-speed video link | 24J |
| LIN A3 | LCP LIN | 42E |
| LIN A3 | LCP LIN | 29F |
| LIN A3 | LCP LIN | 29E |
| LIN A3 | LCP LIN | 37E |
| LIN E1 | Steering LIN | 3D |
| MOST | Media Oriented System Transport | 17D |
| MOST | Media Oriented System Transport | 14G |
| N135 | Steering wheel electronics | 2E |
| N135 | Steering wheel electronics | 5E |
| N40/3 | Sound system amplifier control unit | 9F |
| N40/7 | Advanced sound system amplifier control unit | 8H |
| N72/1 | Upper control panel control unit | 44D |
| N72/1 | Upper control panel control unit | 30H |
| N72/4 | Left lower control panel | 35H |
| N72/4s7 | Volume control button | 33H |
| N72/4s8 | "ON" button | 33J |
| N72/5 | Right lower control panel | 36H |
| N72/5s1 | Volume control button | 37H |
| N72/5s2 | "ON" button | 37J |
| N73 | Electronic ignition switch control unit | 9A |
| N80 | Steering column module control unit | 4A |
| S163/1 | Instrument cluster multifunction steering wheel button group | 1F |
| S163/1s11 | Volume control button | 1G |
| S163/1s9 | Mute function button | 1F |
| S163/2 | Head unit multifunction steering wheel button group | 3G |
| S163/2 | Head unit multifunction steering wheel button group | 6F |
| S163/2s16 | Volume adjustment switch | 6G |
| U1444 | Not valid for code 446 (Touchpad only) | 38D |
| U24 | Valid for manual transmission | 33G |
| U25 | Valid for automatic transmission | 36G |
