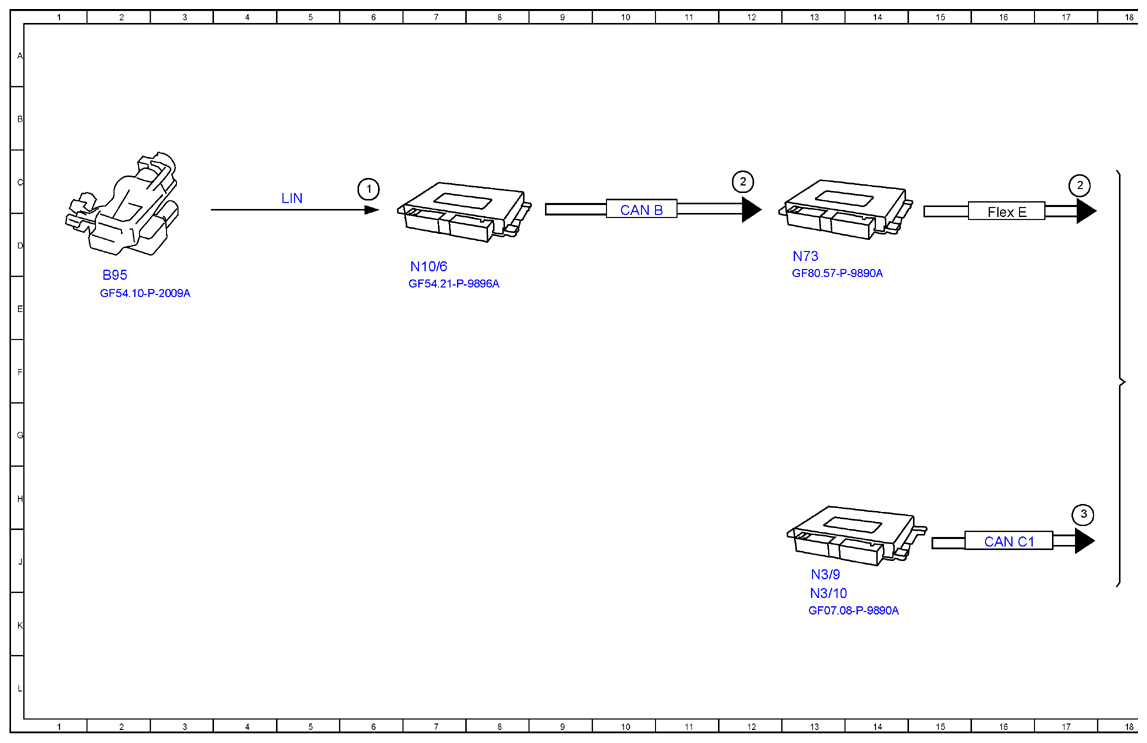

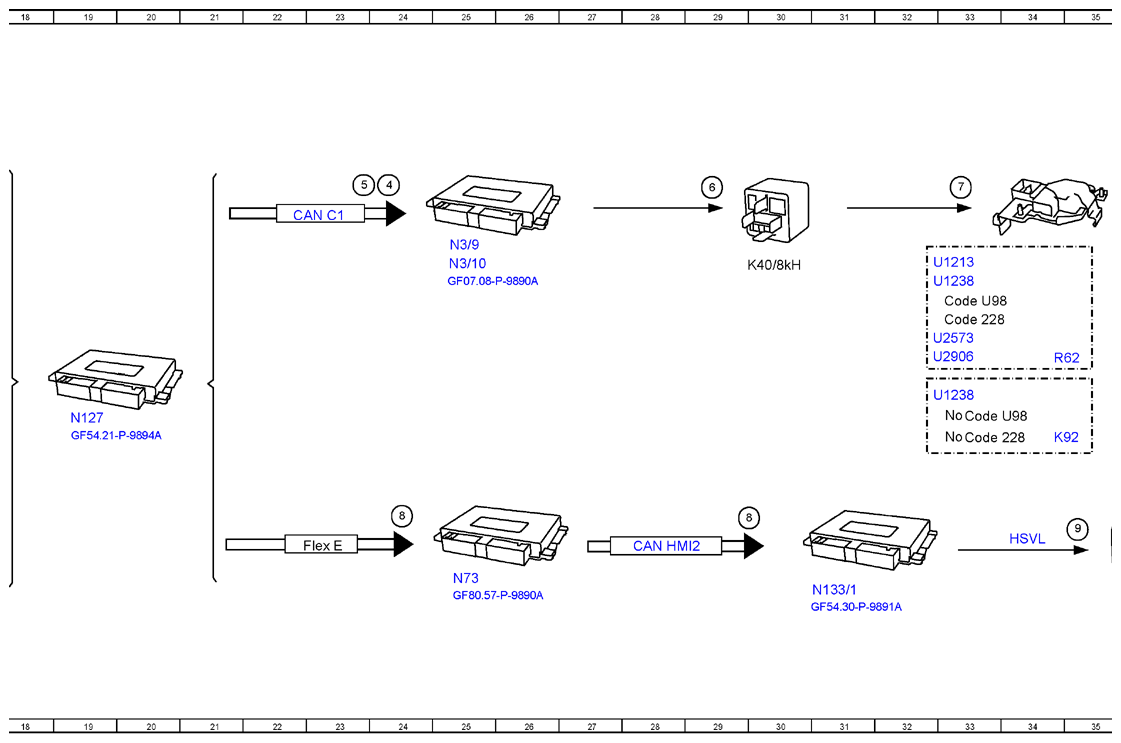

Function Schematic, ECO Start/Stop Function Energy Management - PE54.10-P-2500-97D
Model 213 as of model year 2021 except code B01 (48V technology) except code ME05 (Hybrid drive 85 kW-94 kW variant (incl. plug-in)) except code ME08 (Hybrid drive 75-84 kW VARIANT (INCLUDING PLUGIN))
Model 238, 257, 290 as of model year 2021 except code B01 (48V technology)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Battery sensor, signal | 6C |
| 2 | On-board electrical system energy state, signal | 12C |
| 2 | On-board electrical system energy state, signal | 17C |
| 3 | Engine running, signal | 17J |
| 4 | Engine stop, request | 24C |
| 5 | Engine start, request | 23C |
| 6 | Starter circuit 50 relay, actuation | 29C |
| 7 | Circuit 50, status | 33C |
| 8 | Instrument cluster message, request | 24J |
| 8 | Instrument cluster message, request | 30J |
| 9 | Image data, signal | 35J |
| A40/16 | Head unit/instrument cluster display cluster | 37K |
| B95 | Battery sensor | 2E |
| CAN B | Interior CAN | 10D |
| CAN C1 | Drivetrain CAN | 16J |
| CAN C1 | Drivetrain CAN | 23D |
| CAN HMI2 | User interface CAN 2 | 28J |
| Code 228 | Stationary heater | 33E |
| Code 228 | Stationary heater | 33G |
| Code U98 | LITHIUM-ION STARTER BATTERY (LISB) | 33G |
| Code U98 | LITHIUM-ION STARTER BATTERY (LISB) | 33E |
| Flex E | Chassis FlexRay | 23J |
| Flex E | Chassis FlexRay | 16D |
| HSVL | High-speed video Link | 34J |
| K40/8kH | Starter circuit 50 relay | 30D |
| K92 | Starter front-end relay | 34G |
| LIN | Local Interconnect Network | 5C |
| N10/6 | Front SAM control unit | 7D |
| N127 | Drivetrain control unit | 19G |
| N133/1 | Instrument cluster control unit | 31K |
| N3/10 | ME-SFI [ME] control unit | 13K |
| N3/10 | ME-SFI [ME] control unit | 25D |
| N3/9 | CDI control unit | 13J |
| N3/9 | CDI control unit | 25D |
| N73 | Electronic ignition switch control unit | 25J |
| N73 | Electronic ignition switch control unit | 13D |
| R62 | Voltage dip limiter | 34F |
| U1213 | Valid for model 213 | 32D |
| U1238 | Valid for model 238 | 32E |
| U1238 | Valid for model 238 | 32F |
| U2573 | Valid for model 257.3 | 32F |
| U2906 | Valid for model 290.6 | 32F |
