Wiring Diagram For Overhead Control Panel (OCP) Control Unit - PE54.21-P-2107-97DDA
Model 213 as of model year 2021 Control unit N70
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 113L |
| A67 | Inside rearview mirror | 33L |
| B39 | Left rear window glass breakage sensor | 25L |
| B39/1 | Right rear window glass breakage sensor | 26L |
| B39/4 | Rear window glass breakage sensor | 23L |
| CAN B | Interior CAN | 19K |
| Code 551 | Anti-theft alarm system (ATA [EDW]) | 8F |
| Code 551 | Anti-theft alarm system (ATA [EDW]) | 82A |
| Code 811 | Advanced sound system | 13F |
| Code 811 | Advanced sound system | 56A |
| Code 877 | Ambiance illumination | 13F |
| Code 877 | Ambiance illumination | 40B |
| Code 877 | Ambiance illumination | 46B |
| Code 877 | Ambiance illumination | 40A |
| Code 877 | Ambiance illumination | 46A |
| Code 877 | Ambiance illumination | 60A |
| Code 882 | Interior protection and tow-away protection | 8F |
| Code 882 | Interior protection and tow-away protection | 22F |
| Code 882 | Interior protection and tow-away protection | 82A |
| Code 891 | Premium ambient lighting | 13F |
| Code 891 | Premium ambient lighting | 46B |
| Code 891 | Premium ambient lighting | 40B |
| Code 891 | Premium ambient lighting | 40B |
| Code 891 | Premium ambient lighting | 46B |
| Code 891 | Premium ambient lighting | 60B |
| Code FS | STATION WAGON | 39B |
| Code FS | STATION WAGON | 46B |
| Code FV | LONG SEDAN | 59A |
| Code FV | LONG SEDAN | 68A |
| Code FW | SEDAN | 39A |
| Code FW | SEDAN | 46A |
| E11/1 | Left rear dome lamp | 42L |
| E11/1 | Left rear dome lamp | 49L |
| E11/1 | Left rear dome lamp | 61L |
| E11/2 | Right rear dome lamp | 44L |
| E11/2 | Right rear dome lamp | 53L |
| E11/2 | Right rear dome lamp | 66L |
| E14/1 | Left sun visor mirror lamp | 77L |
| E14/2 | Right sun visor mirror lamp | 81L |
| E15/10 | Left rear vanity mirror unit | 69L |
| E15/11 | Right rear vanity mirror unit | 72L |
| E43/55 | Roof center midrange speaker ambiance illumination | 57L |
| F1/3 | Passenger-side A-pillar fuse box | 6L |
| F1/3f316 | Fuse 316 | 5L |
| H3/1 | Alarm siren | 11L |
| N162 | Ambiance illumination control unit | 16L |
| N26/6 | ATA [EDW]/towing sensor/interior motion sensor control unit | 84D |

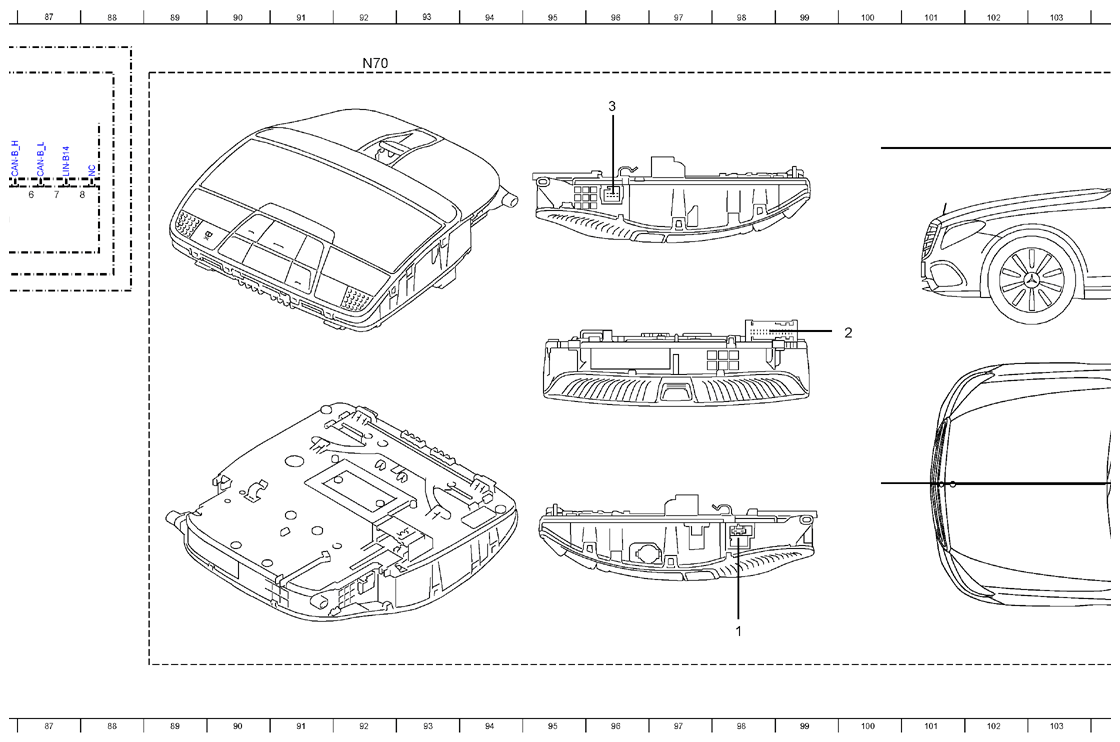

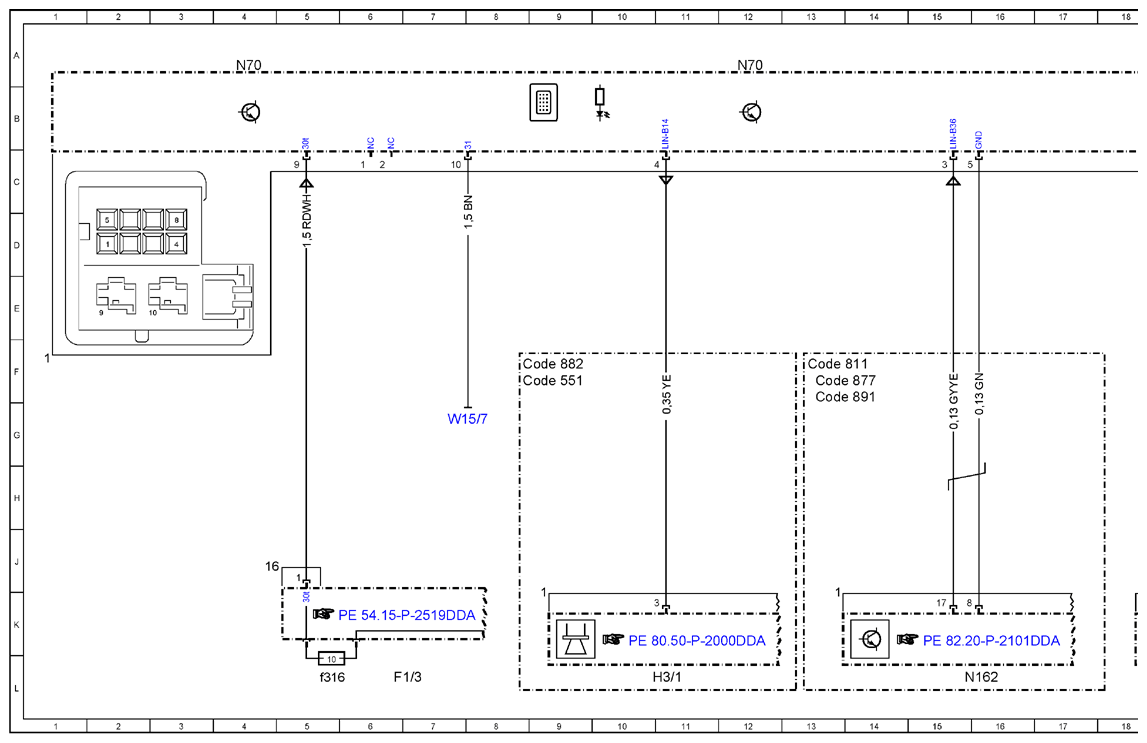

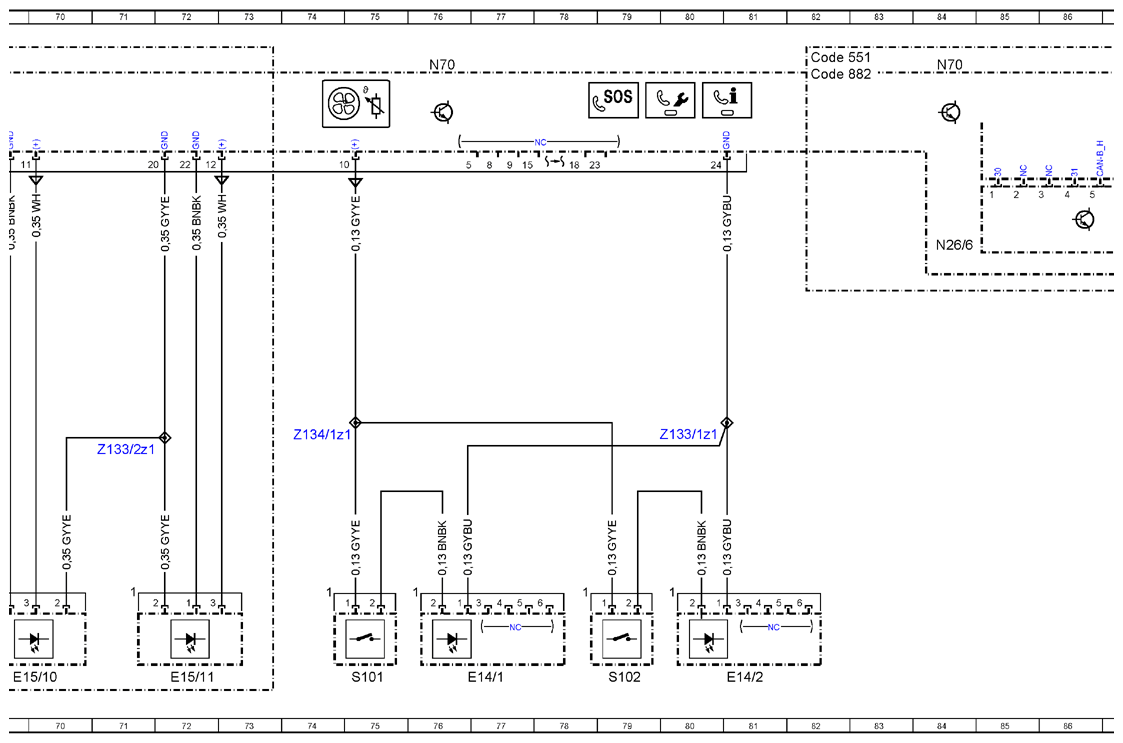

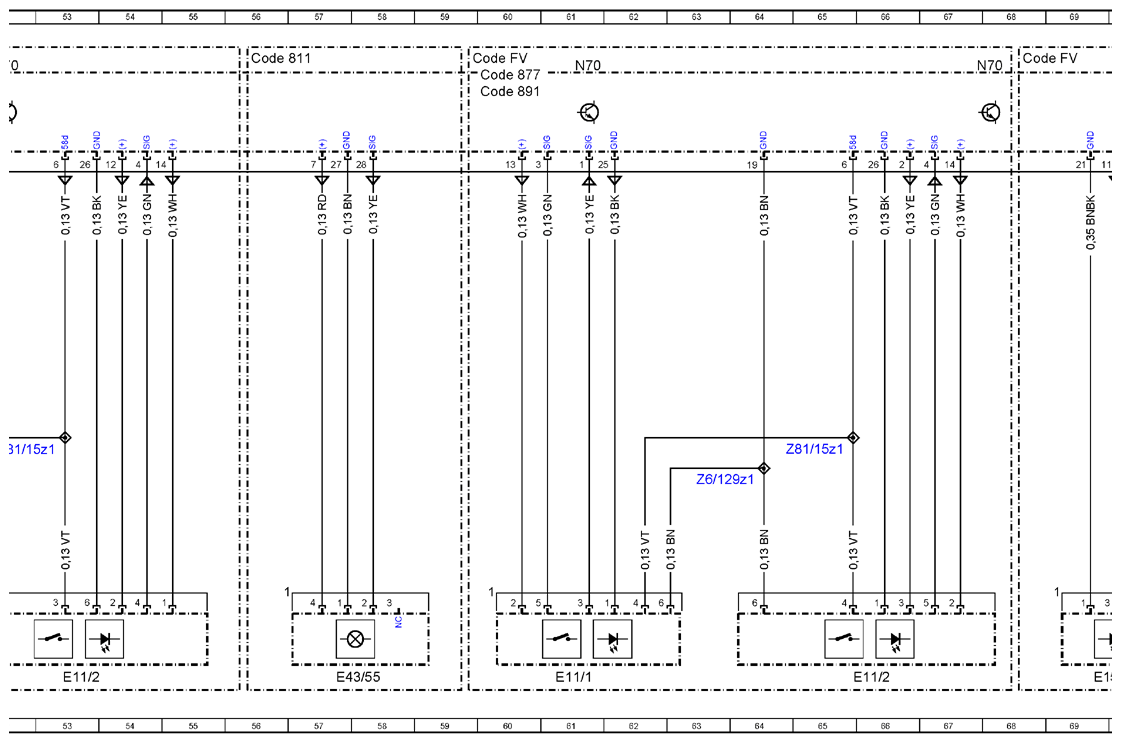

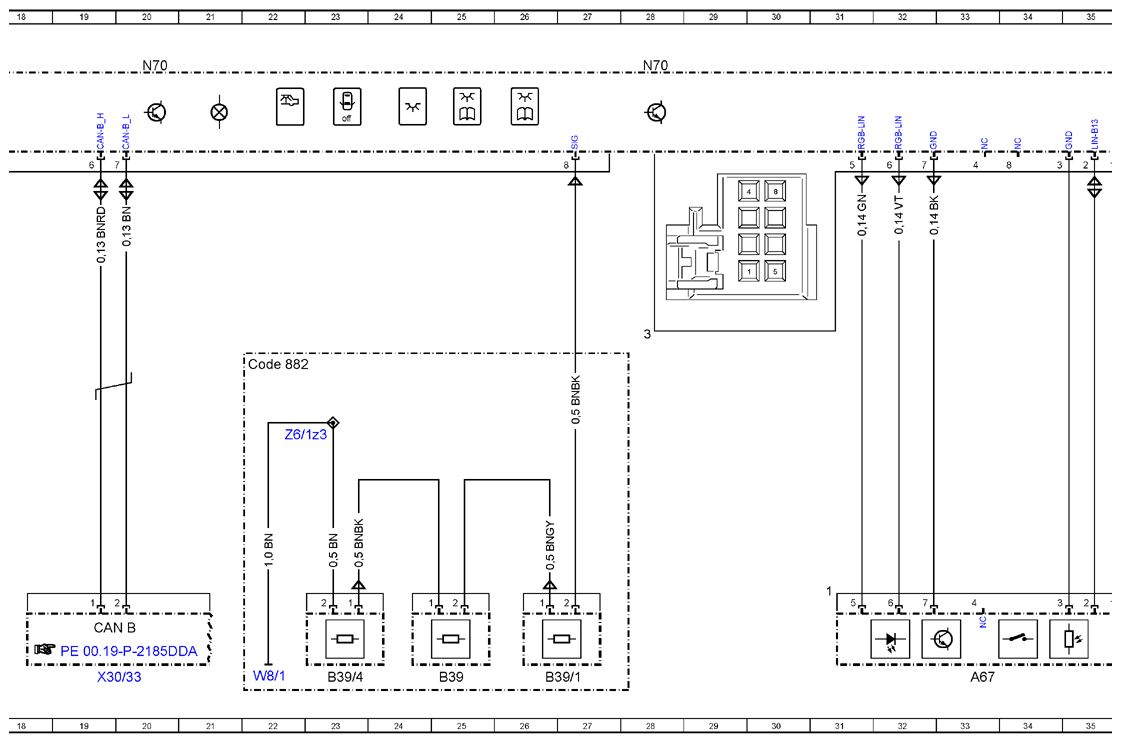

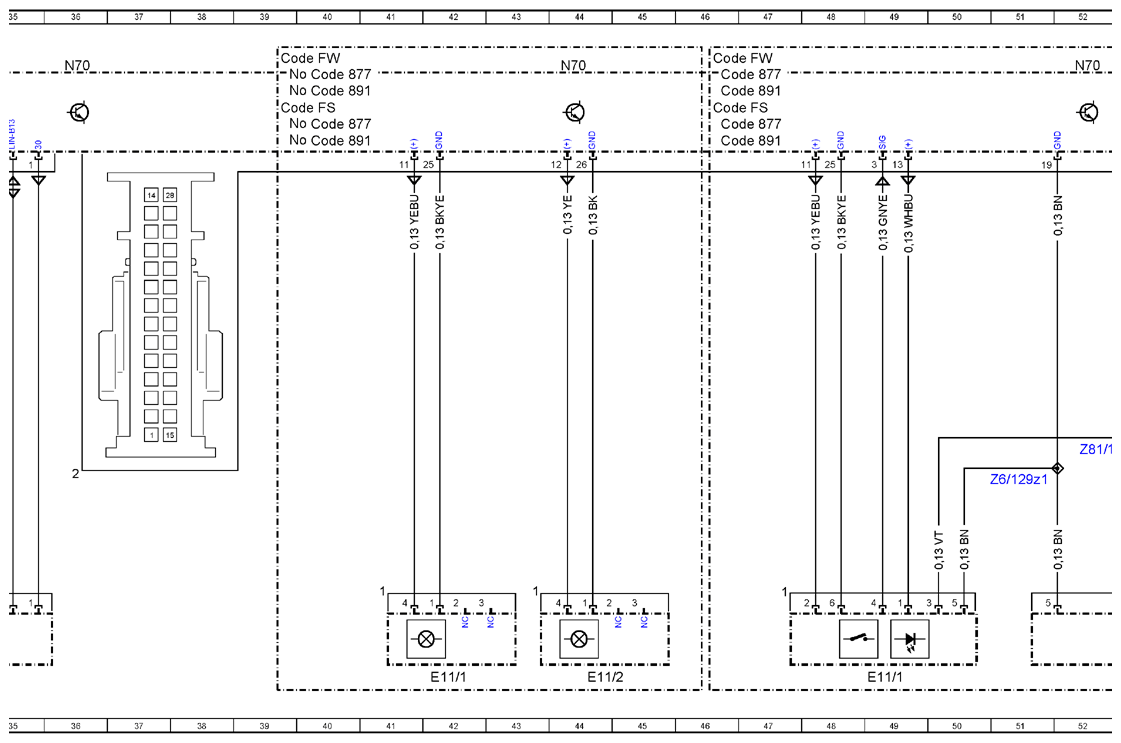

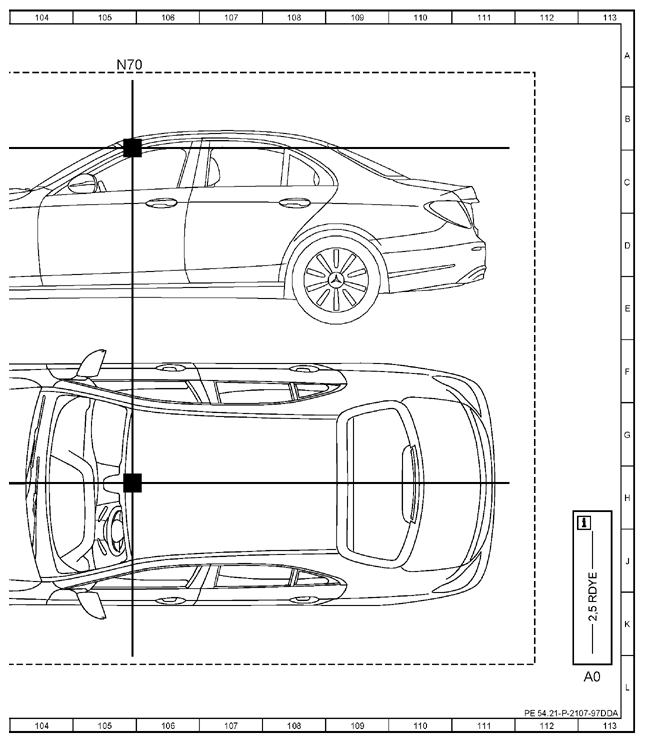

| N70 | Overhead control panel control unit | 4A |
| N70 | Overhead control panel control unit | 12A |
| N70 | Overhead control panel control unit | 20A |
| N70 | Overhead control panel control unit | 28A |
| N70 | Overhead control panel control unit | 36A |
| N70 | Overhead control panel control unit | 44A |
| N70 | Overhead control panel control unit | 52A |
| N70 | Overhead control panel control unit | 61A |
| N70 | Overhead control panel control unit | 68A |
| N70 | Overhead control panel control unit | 84A |
| N70 | Overhead control panel control unit | 76A |
| N70 | Overhead control panel control unit | 92A |
| N70 | Overhead control panel control unit | 105A |
| S101 | Left front mirror lamp switch | 75L |
| S102 | Right front mirror lamp switch | 79L |
| W15/7 | Right front footwell ground point | 7G |
| W8/1 | Left tail gate ground point | 22L |
| X30/33 | Right interior CAN (CAN B) potential distributor electrical connector | 19L |
| Z133/1z1 | Connector sleeve, ground connection for vanity mirror unit in rear | 80G |
| Z133/2z1 | Ground connection connector sleeve | 71G |
| Z134/1z1 | Connector sleeve, power supply for vanity mirror unit in rear | 74G |
| Z6/129z1 | Circuit 31 connector sleeve (roof) | 51H |
| Z6/129z1 | Circuit 31 connector sleeve (roof) | 63H |
| Z6/1z3 | Circuit 31 connector sleeve | 23G |
| Z81/15z1 | Circuit 58d connector sleeve (roof) | 52G |
| Z81/15z1 | Circuit 58d connector sleeve (roof) | 65G |
