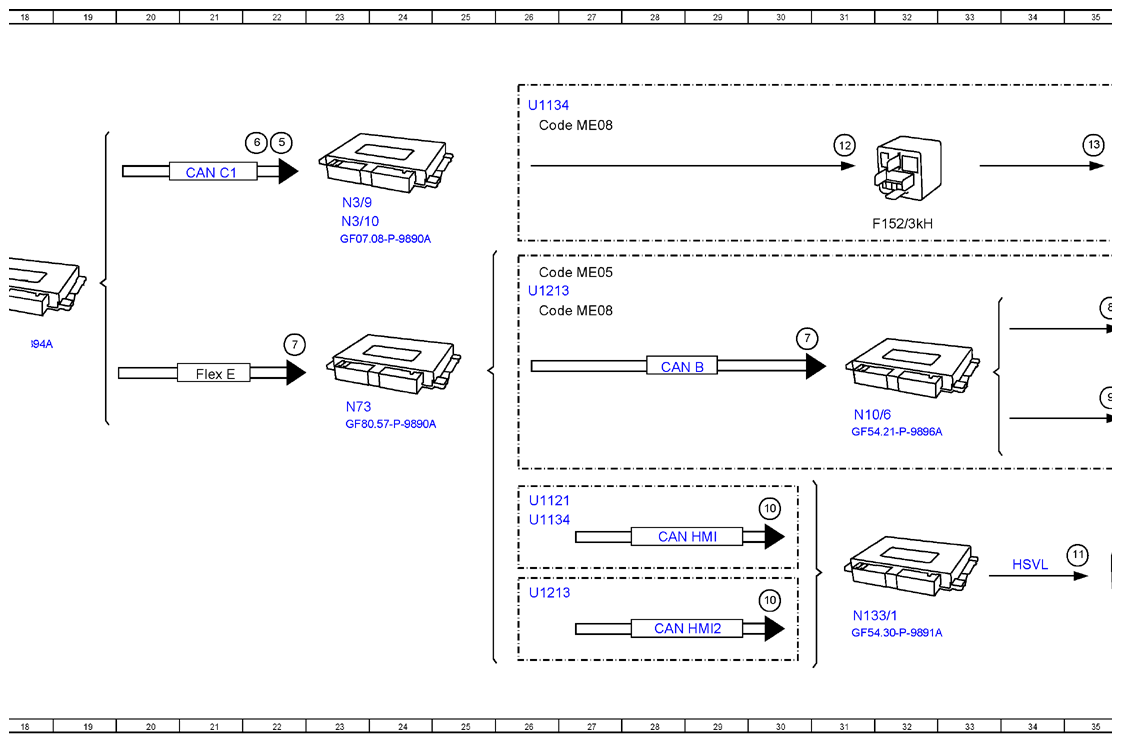

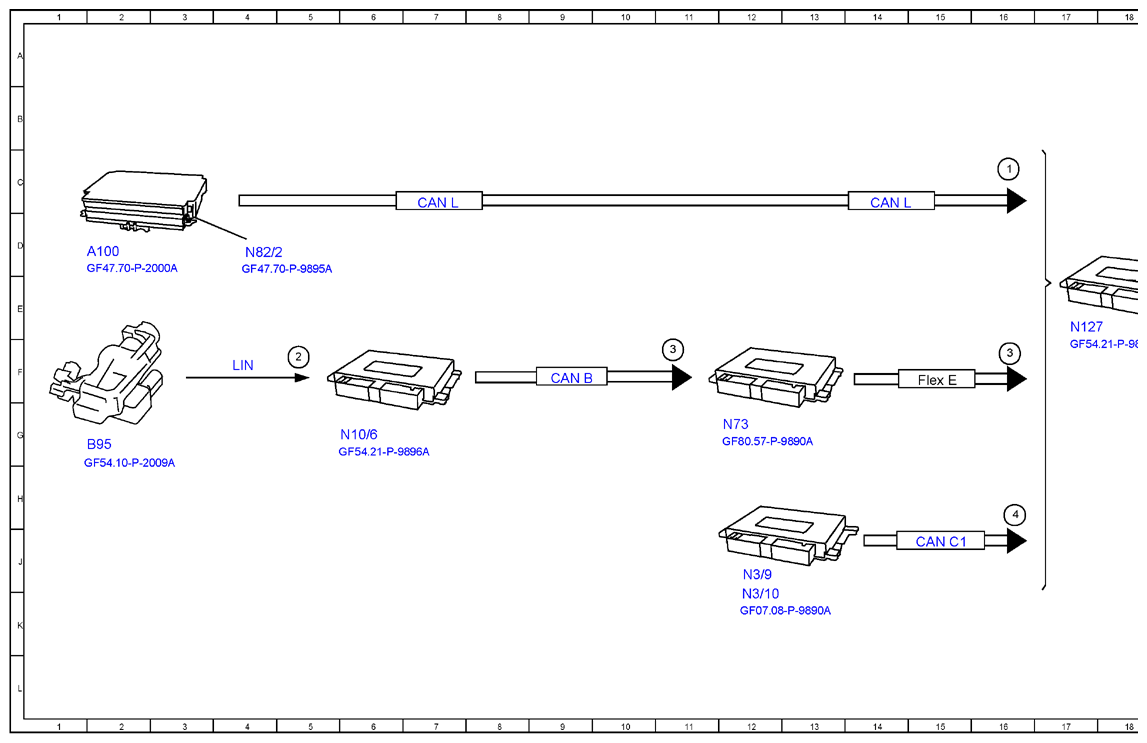

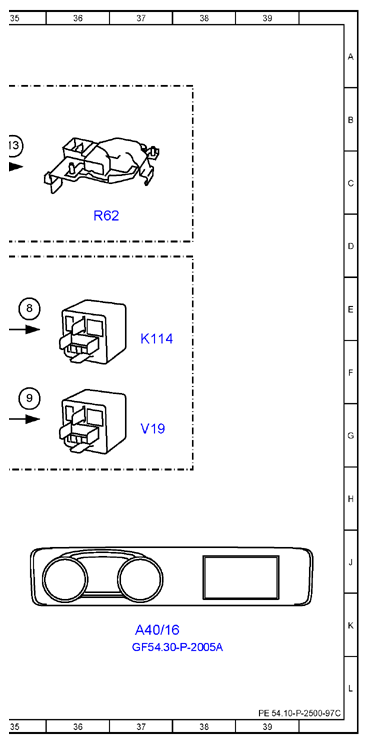

Function Schematic, ECO Start/Stop Function Energy Management - PE54.10-P-2500-97C
Model 167 with code ME05 (Hybrid drive 85 kW-94 kW variant (incl. plug-in)) except code B01 (48V technology)
Model 177, 247 with code ME08 (Hybrid drive 75-84 kW VARIANT (INCLUDING PLUGIN))
Model 213 as of model year 2021 with code ME05 (Hybrid drive 85 kW-94 kW variant (incl. plug-in)) except code B01 (48V technology)
Model 213 as of model year 2021 with code ME08 (Hybrid drive 75-84 kW VARIANT (INCLUDING PLUGIN)) except code B01 (48V technology)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | High-voltage battery, status | 16C |
| 10 | Instrument cluster message, request | 30H |
| 10 | Instrument cluster message, request | 30K |
| 11 | Image data, signal | 35J |
| 12 | Starter circuit 50 relay, actuation | 31C |
| 13 | Circuit 50, status | 35B |
| 2 | Battery sensor, signal | 5F |
| 3 | On-board electrical system energy state, signal | 11F |
| 3 | On-board electrical system energy state, signal | 16F |
| 4 | Engine running, signal | 16H |
| 5 | Engine stop, request | 22B |
| 6 | Engine start, request | 22B |
| 7 | ECO start/stop function, status | 30F |
| 7 | ECO start/stop function, status | 22F |
| 9 | ECO start/stop function diode, actuation | 35G |
| A100 | High-voltage battery module | 2D |
| A40/16 | Head unit/instrument cluster display cluster | 37K |
| B95 | Battery sensor | 2G |
| CAN B | Interior CAN | 9F |
| CAN B | Interior CAN | 28F |
| CAN C1 | Drivetrain CAN | 15J |
| CAN C1 | Drivetrain CAN | 21C |
| CAN HMI | User interface CAN | 28J |
| CAN HMI2 | User interface CAN 2 | 28K |
| CAN L | Hybrid CAN | 14C |
| CAN L | Hybrid CAN | 7C |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 26E |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 26B |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 26E |
| F152/3kH | Circuit 50 relay | 31D |
| Flex E | Chassis FlexRay | 21F |
| Flex E | Chassis FlexRay | 15F |
| HSVL | High-speed video link | 34J |
| K114 | ECO start/stop function additional battery relay | 37F |
| LIN | Local Interconnect Network | 4F |
| N10/6 | Front SAM control unit | 6G |
| N10/6 | Front SAM control unit | 31G |
| N127 | Drivetrain control unit | 17E |
| N133/1 | Instrument cluster control unit | 31K |
| N3/10 | ME-SFI [ME] control unit | 12K |
| N3/10 | ME-SFI [ME] control unit | 23D |
| N3/9 | CDI control unit | 12J |
| N3/9 | CDI control unit | 23C |
| N73 | Electronic ignition switch control unit | 23G |
| N73 | Electronic ignition switch control unit | 12G |
| N82/2 | Battery management system control unit | 4D |
| R62 | Voltage dip Iimiter | 36D |
| U1121 | Valid for model 167 | 26H |
| U1134 | Valid for model 177, 247 | 26B |
| U1134 | Valid for model 177, 247 | 26H |
| U1213 | Valid for model 213 | 26E |
| U1213 | Valid for model 213 | 26K |
| V19 | ECO start/stop function diode | 37G |
