Wiring Diagram For Front Signal Acquisition And Actuation Module (SAM) Control Unit - PE54.21-P-2114-97DBA
Model 213 up to model year 2021 Control unit N10/6
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 129L |
| A50/6 | Dedicated Short-Range Communications control unit | 100L |
| A70/1 | Analog clock | 26L |
| B14 | Outside temperature sensor | 47L |
| B14 | Outside temperature sensor | 49L |
| B38/2 | Rain/light sensor with additional functions | 87L |
| B95 | Battery sensor | 88L |
| B95 | Battery sensor | 89L |
| Code 246 | Analog clock | 26G |
| Code 287 | Through-loading feature | 103G |
| Code 287 | Through-loading feature | 104G |
| Code 421 | 9G-TRONIC | 20G |
| Code 425 | 6-speed manual transmission | 9G |
| Code 425 | 6-speed manual transmission | 21G |
| Code 464 | Digital instrument cluster full display | 22G |
| Code 498 | Japan version | 100G |
| Code 631 | Static LED headlamp, left-hand traffic | 52G |
| Code 631 | Static LED headlamp, left-hand traffic | 67G |
| Code 631 | Static LED headlamp, left-hand traffic | 37G |
| Code 631 | Static LED headlamp, left-hand traffic | 39G |
| Code 631 | Static LED headlamp, left-hand traffic | 40G |
| Code 631 | Static LED headlamp, left-hand traffic | 59G |
| Code 631 | Static LED headlamp, left-hand traffic | 60G |
| Code 631 | Static LED headlamp, left-hand traffic | 62G |
| Code 631 | Static LED headlamp, left-hand traffic | 66G |
| Code 631 | Static LED headlamp, left-hand traffic | 51G |
| Code 632 | Static LED headlamp, right-hand traffic | 52G |
| Code 632 | Static LED headlamp, right-hand traffic | 67G |
| Code 632 | Static LED headlamp, right-hand traffic | 37G |
| Code 632 | Static LED headlamp, right-hand traffic | 39G |
| Code 632 | Static LED headlamp, right-hand traffic | 40G |
| Code 632 | Static LED headlamp, right-hand traffic | 59G |
| Code 632 | Static LED headlamp, right-hand traffic | 61G |
| Code 632 | Static LED headlamp, right-hand traffic | 62G |
| Code 632 | Static LED headlamp, right-hand traffic | 66G |
| Code 632 | Static LED headlamp, right-hand traffic | 51G |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 53G |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 53G |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 68G |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 67G |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 36G |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 38G |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 40G |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 58G |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 60G |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 62G |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 65G |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 50G |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 53G |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 54G |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 69G |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 68G |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 36G |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 39G |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 40G |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 58G |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 60G |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 62G |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 66G |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 51G |
| Code 6U9 | Positioning and tracking system subharness pre-installation | 64G |
| Code 6U9 | Positioning and tracking system subharness pre-installation | 105G |
| Code 844 | Folding bench seat in load compartment | 106G |
| Code 875 | Heated windshield washer system | 38G |
| Code 877 | Ambiance illumination | 22G |
| Code 877 | Ambiance illumination | 20G |
| Code 877 | Ambiance illumination | 23G |
| Code 877 | Ambiance illumination | 95G |
| Code 877 | Ambiance illumination | 93G |
| Code 877 | Ambiance illumination | 94G |
| Code 877 | Ambiance illumination | 13G |
| Code 877 | Ambiance illumination | 14G |
| Code 877 | Ambiance illumination | 111G |
| Code 877 | Ambiance illumination | 12G |
| Code 887 | Valet parking | 28G |
| Code 891 | Premium ambient lighting | 111G |
| Code 891 | Premium ambient lighting | 20G |
| Code 891 | Premium ambient lighting | 22G |
| Code 891 | Premium ambient lighting | 23G |
| Code 896 | Vehicle access and drive authorization via mobile phone | 14G |
| Code 897 | Wireless mobile phone charging | 14G |
| Code 938 | Hands-free system | 102 |
| Code FV | LONG SEDAN | 117 |
| Code FV | LONG SEDAN | 118 |
| Code FV | LONG SEDAN | 111 |
| Code L | LEFT-HAND DRIVE | 3E |
| Code L | LEFT-HAND DRIVE | 6E |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 17G |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 44G |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 42G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 82G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 80G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 88G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 90G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 81G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 89G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 92G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 79G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 79G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 80G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 81G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 82G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 90G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 89G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 88G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 91G |
| Code R | RIGHT-HAND DRIVE | 3E |
| Code R | RIGHT-HAND DRIVE | 6E |
| Code U10 | Front passenger seat with weight detection | 99G |
| Code U25 | Illuminated door sills | 84G |
| Code U25 | Illuminated door sills | 83G |
| Code U25 | Illuminated door sills | 118 |
| Code U25 | Illuminated door sills | 119 |
| E1 | Left front lamp unit | 37L |
| E1 | Left front lamp unit | 41L |
| E1 | Left front lamp unit | 53L |
| E1 | Left front lamp unit | 62L |
| E1 | Left front lamp unit | 66L |
| E1 | Left front lamp unit | 67L |
| E1 | Left front lamp unit | 68L |
| E13/1 | Glove box lamp | 19L |
| E17/15 | Right front footwell lamp | 13L |
| E17/15 | Right front footwell lamp | 12L |
| E17/16 | Left front footwell lamp | 14L |
| E17/16 | Left front footwell lamp | 12L |
| E17/47 | Left front illuminated door sill molding | 83L |
| E17/48 | Right front illuminated door sill molding | 84L |
| E17/51 | Left rear illuminated door sill molding | 118L |
| E17/52 | Right rear illuminated door sill molding | 119L |
| E2 | Right front lamp unit | 39L |
| E2 | Right front lamp unit | 51L |
| E2 | Right front lamp unit | 52L |
| E2 | Right front lamp unit | 54L |
| E2 | Right front lamp unit | 59L |
| E2 | Right front lamp unit | 61L |
| E2 | Right front lamp unit | 69L |
| E20/2 | Front center console cup holder illumination | 95L |
| E20/2 | Front center console cup holder illumination | 108L |
| E36/1 | Center console armrest stowage compartment switch and controls illurni nation | 110L |
| E36/7 | Rear armrest folding compartment illumination | 111L |
| E43/27 | Inner lower digital instrument cluster full display ambient lighting | 23L |
| E43/28 | Outer lower digital instrument cluster full display ambient lighting | 23L |
| E43/34 | Left rear footwell illumination ambiance illumination (LED) | 94L |
| E43/35 | Right rear footwell illumination ambiance illumination (LED) | 93L |
| F96 | Load state detection fuse | 79L |
| H2 | Left fanfare horn | 63L |
| H2/1 | Right fanfare horn | 34L |
| K114 | ECO start/stop function additional battery relay | 82L |
| K120 | Theft detection system horn relay | 64L |
| K40/6 | Driver-side fuse and relay module | 2L |
| K40/6 | Driver-side fuse and relay module | 5L |
| K40/8 | Engine fuse and relay module | 72L |
| K40/8 | Engine fuse and relay module | 73L |
| K57/4 | Battery disconnect switch relay | 80L |
| K57/4 | Battery disconnect switch relay | 81L |
| K57/4 | Battery disconnect switch relay | 90L |
| K57/4 | Battery disconnect switch relay | 92L |
| M5/1 | Windshield washer system pump | 35L |
| M5/1 | Windshield washer system pump | 36L |
| M6/1 | Wiper motor | 49L |

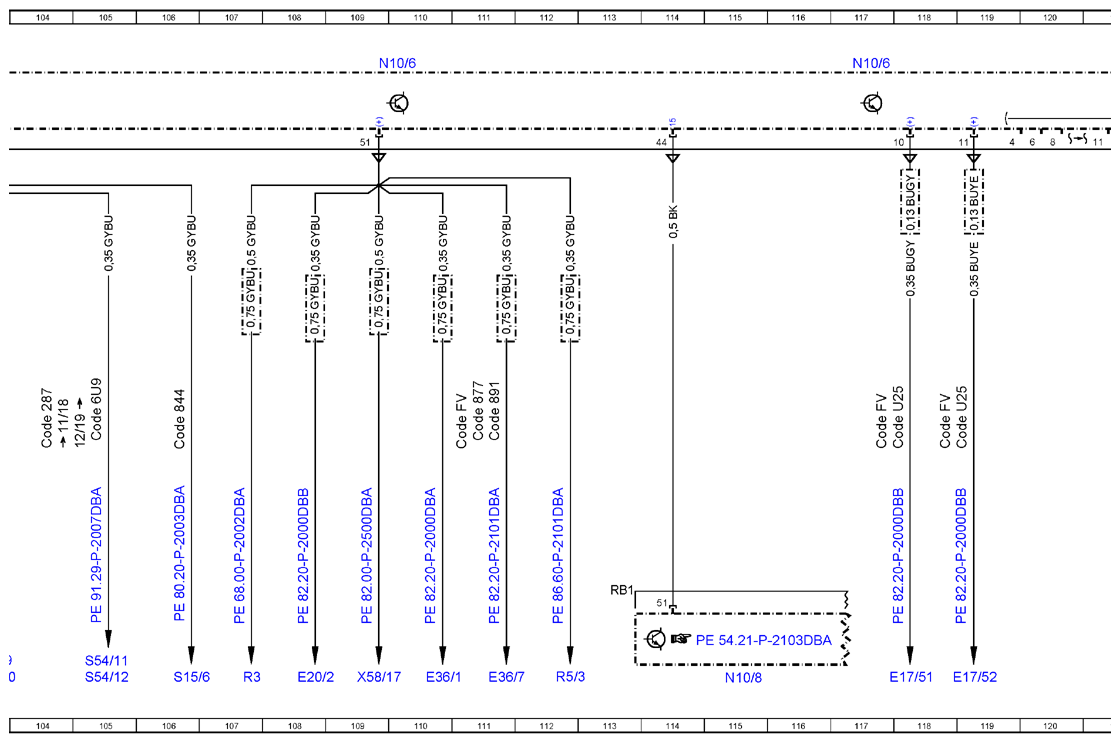

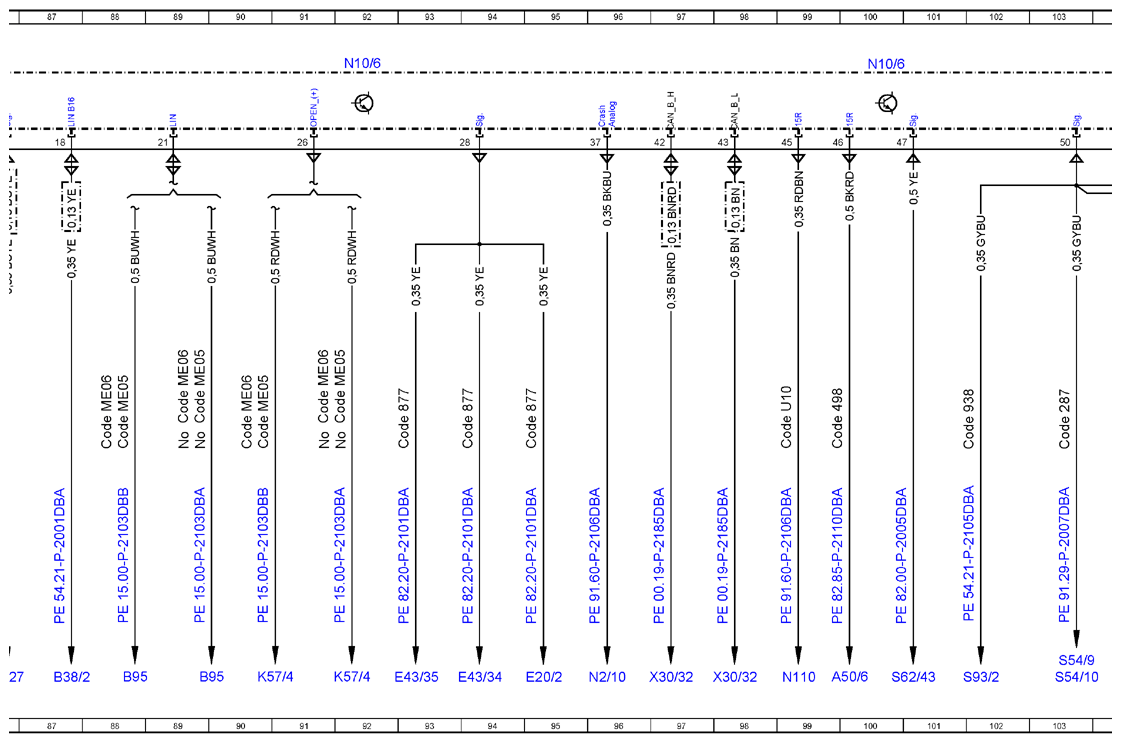

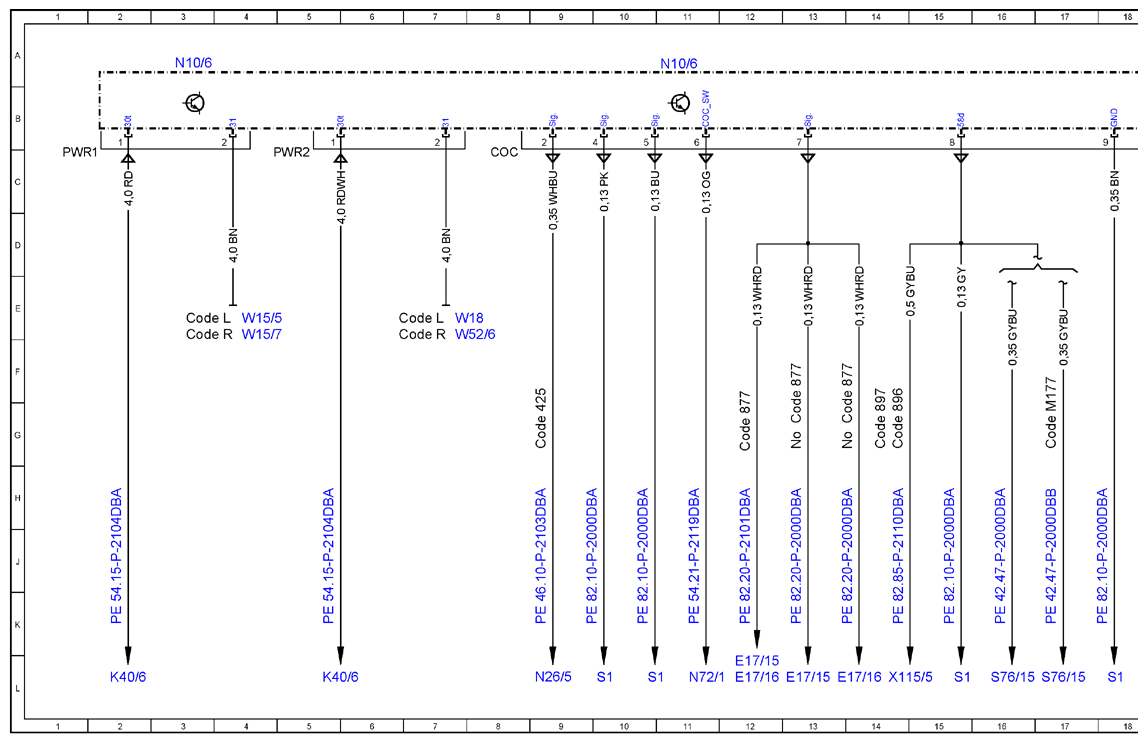

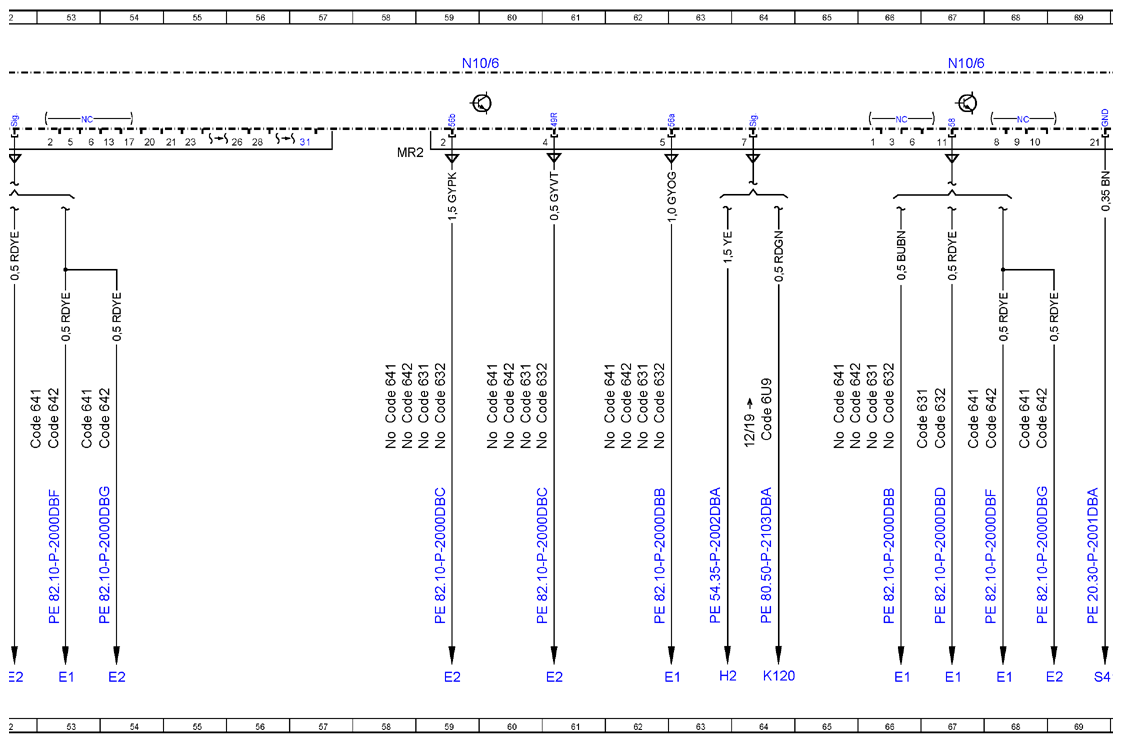

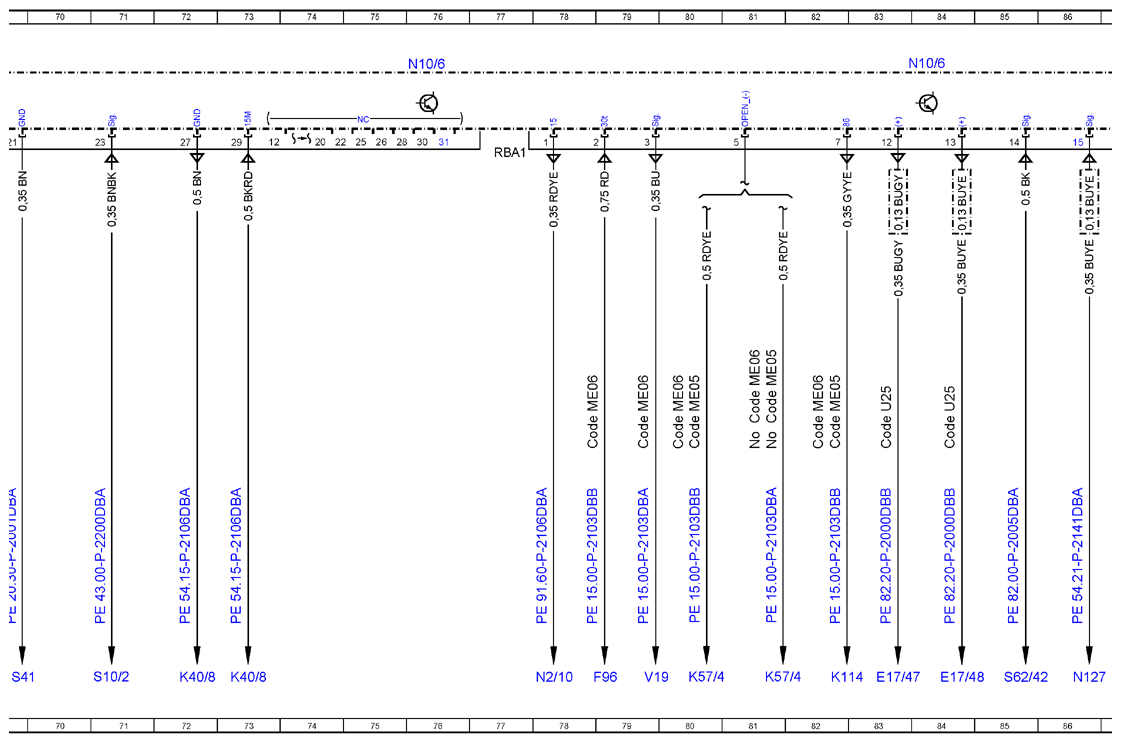

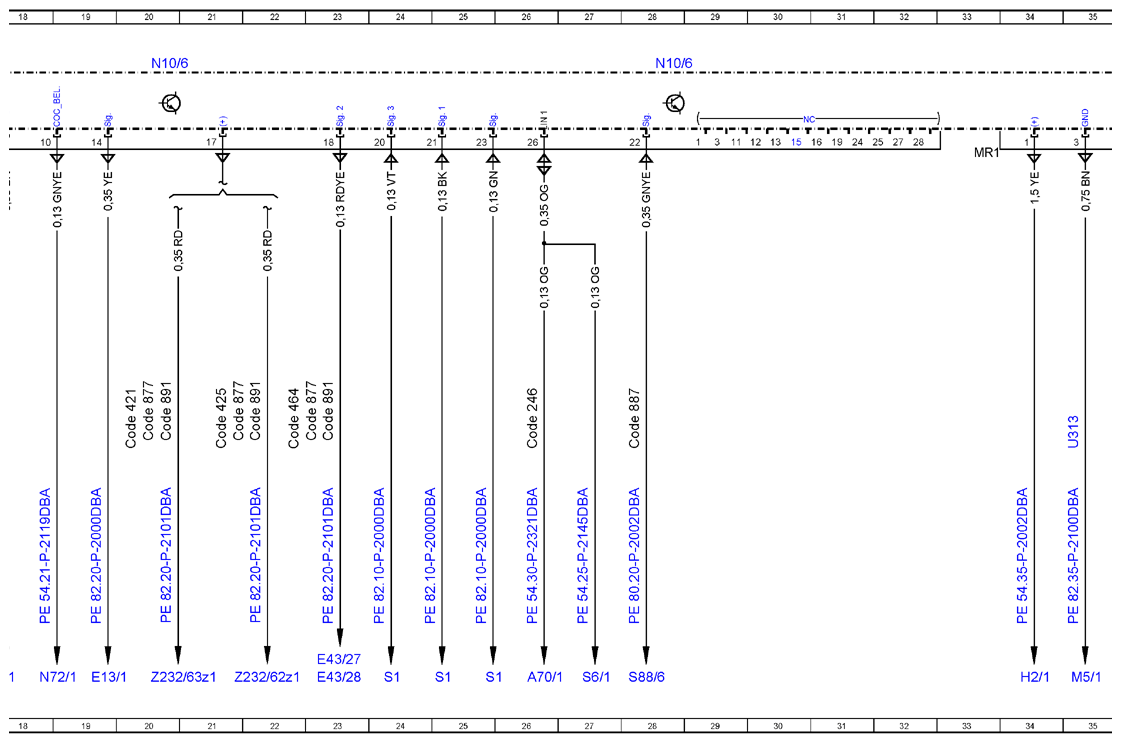

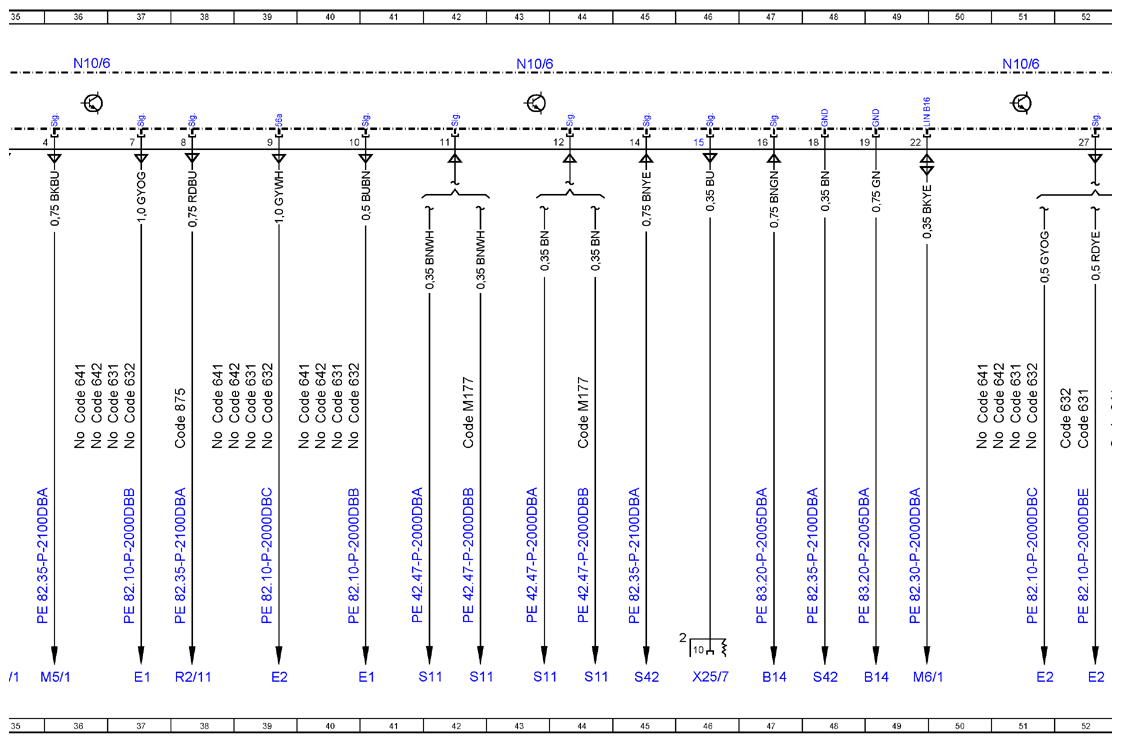

| N10/6 | Front SAM control unit | 3A |
| N10/6 | Front SAM control unit | 11A |
| N10/6 | Front SAM control unit | 20A |
| N10/6 | Front SAM control unit | 28A |
| N10/6 | Front SAM control unit | 43A |
| N10/6 | Front SAM control unit | 51A |
| N10/6 | Front SAM control unit | 67A |
| N10/6 | Front SAM control unit | 76A |
| N10/6 | Front SAM control unit | 125A |
| N10/6 | Front SAM control unit | 84A |
| N10/6 | Front SAM control unit | 92A |
| N10/6 | Front SAM control unit | 109A |
| N10/6 | Front SAM control unit | 100A |
| N10/6 | Front SAM control unit | 36A |
| N10/6 | Front SAM control unit | 59A |
| N10/6 | Front SAM control unit | 117A |
| N10/8 | Rear SAM control unit | 115L |
| N110 | Weight Sensing System (WSS) control unit | 99L |
| N127 | Drivetrain control unit | 86L |
| N2/10 | Supplemental restraint system control unit | 78L |
| N2/10 | Supplemental restraint system control unit | 96L |
| N26/5 | Electric steering lock control unit | 9L |
| N72/1 | Upper control panel control unit | 11L |
| N72/1 | Upper control panel control unit | 18L |
| R2/11 | Spray nozzle hose heater | 38L |
| R3 | Front cigarette lighter with ashtray illumination | 107L |
| R5/3 | Rear cup holder | 112L |
| S1 | Exterior lights switch | 10L |
| S1 | Exterior lights switch | 10L |
| S1 | Exterior lights switch | 15L |
| S1 | Exterior lights switch | 18L |
| S1 | Exterior lights switch | 25L |
| S1 | Exterior lights switch | 24L |
| S1 | Exterior lights switch | 25L |
| S10/2 | Right front brake wear sensor | 71L |
| S11 | Brake fluid level switch | 42L |
| S11 | Brake fluid level switch | 42L |
| S11 | Brake fluid level switch | 44L |
| S11 | Brake fluid level switch | 43L |
| S15/6 | 3rd seat row liftgate unlocking switch | 106L |
| S41 | Coolant level switch | 69L |
| S42 | Windshield washer fluid level indicator switch | 45L |
| S42 | Windshield washer fluid level indicator switch | 48L |
| S54/10 | Right luggage compartment rear backrest release button | 103L |
| S54/11 | Left rear backrest release button | 105L |
| S54/12 | Right rear backrest release button | 105L |
| S54/9 | Left luggage compartment rear backrest release button | 103L |
| S6/1 | Driver-side instrument panel button group | 27L |
| S62/42 | Right engine hood contact switch | 85L |
| S62/43 | Left engine hood contact switch | 100L |
| S76/15 | Electric parking brake switch | 16L |
| S76/15 | Electric parking brake switch | 17L |
| S88/6 | Separate trunk lid lock switch | 28L |
| S93/2 | Two-way radio switch | 102L |
| U313 | Valid for washer fluid pump (mono) | 35G |
| V19 | ECO start/stop function diode | 79L |
| W15/5 | Left front footwell ground point | 4E |
| W15/7 | Right front footwell ground point | 4E |
| W18 | Left front seat crossmember ground point | 7E |
| W52/6 | Right center longitudinal member ground point | 7E |
| X115/5 | Front center console USB connector | 14L |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 46L |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 97L |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 98L |
| X58/17 | Front vehicle interior power outlet | 109L |
| Z232/62z1 | Cockpit ambiance illumination power supply 1 connector sleeve | 22L |
| Z232/63z1 | Cockpit ambiance illumination power supply 2 connector sleeve | 20L |
