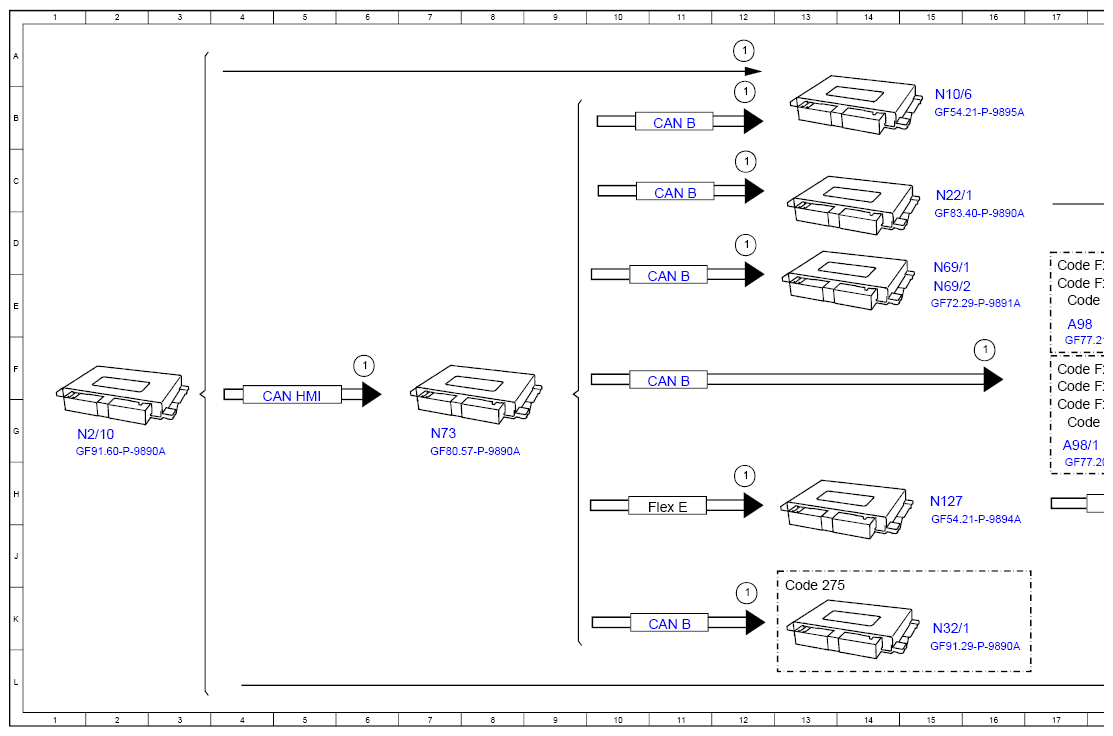

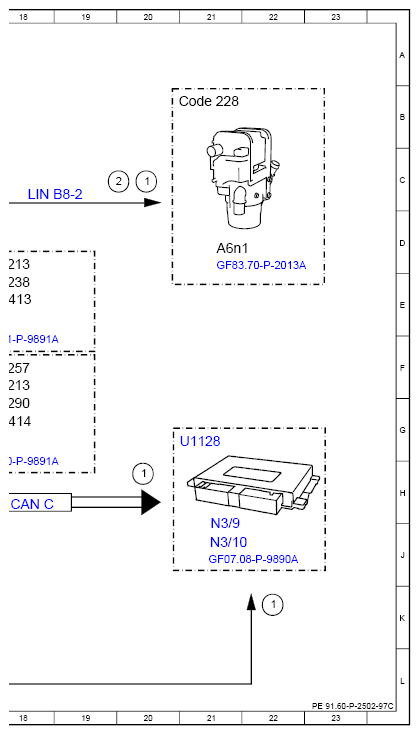

Function Schematic, Trigger Additional Functions After Accident - PE91.60-P-2502-97C
Model 213, 238, 257, 290 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crash, Signal | 12D |
| 1 | Crash, Signal | 12K |
| 1 | Crash, Signal | 12C |
| 1 | Crash, Signal | 20C |
| 1 | Crash, Signal | 16F |
| 1 | Crash, Signal | 6F |
| 1 | Crash, Signal | 12H |
| 1 | Crash, Signal | 20H |
| 1 | Crash, Signal | 12B |
| 1 | Crash, Signal | 12A |
| 1 | Crash, Signal | 22K |
| 2 | Emergency shutdown of auxiliary heating, request | 19C |
| A6n1 | Auxiliary heating control unit | 21D |
| A98 | Panoramic sunroof control module | 17E |
| A98/1 | Sunroof control module | 17G |
| CAN B | Interior CAN | 11E |
| CAN B | Interior CAN | 11K |
| CAN B | Interior CAN | 11B |
| CAN B | Interior CAN | 11C |
| CAN B | Interior CAN | 11F |
| CAN C | Engine-CAN | 18H |
| CAN HMI | User interface-CAN | 5G |
| Code 228 | Auxiliary heating | 20B |
| Code 275 | Memory-Paket | 13K |
| Code 413 | Panoramic sunroof | 17E |
| Code 414 | sunroof | 17G |
| Code F213 | Series 213 | 17D |
| Code F213 | Series 213 | 17F |
| Code F238 | Series 238 | 17E |
| Code F257 | Series 257 | 17F |
| Code F290 | Series 290 | 17G |
| Flex E | Chassis FlexRay | 11H |
| LIN B8-2 | Climate control LIN 2 | 18C |
| N10/6 | Front SAM control unit | 15B |
| N127 | Powertrain control unit | 15H |
| N2/10 | Supplemental Restraint System control unit | 2G |
| N22/1 | Air conditioning control unit | 15C |
| N3/10 | ME control unit | 21J |
| N3/9 | CDI control unit | 21J |
| N32/1 | Driver's seat control unit | 15K |
| N69/1 | Left front door control unit | 15D |
| N69/2 | Right front door control unit | 15E |
| N73 | Electronic ignition lock control unit | 7G |
| U1128 | Valid for internal combustion engines | 21G |
