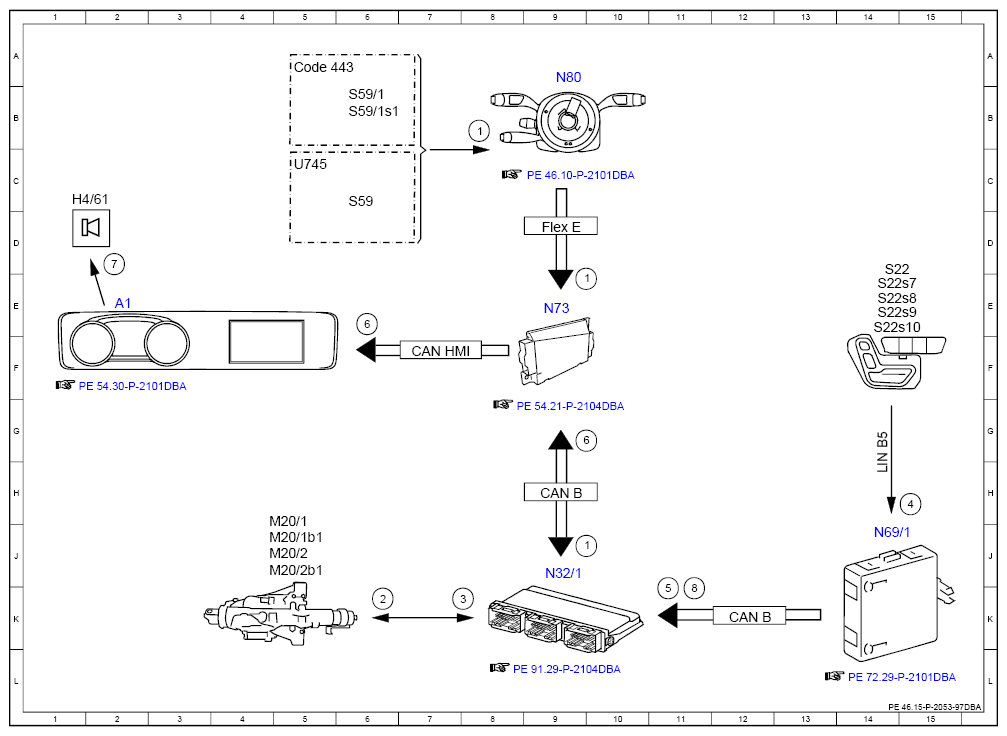

Electrical Function Schematic For Steering Column Adjustment - PE46.15-P-2053-97DBA
Model 213 up to model year 2021 with code 275 (Memory Package (drivers seat))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Steering column adjustment switch, status | 8B |
| 1 | Steering column adjustment switch, status | 9E |
| 1 | Steering column adjustment switch, status | 9J |
| 2 | Steering column adjustment motor, actuation | 6K |
| 3 | Hall sensors, signal | 8K |
| 4 | Seat adjustment switch group, status | 14H |
| 5 | Store memory position, request | 11K |
| 6 | Acknowledgement tone after memory positions stored successfully, request | 6E |
| 6 | Acknowledgement tone after memory positions stored successfully, request | 9G |
| 7 | Speaker, actuation | 2D |
| 8 | Adopt memory position, request | 11K |
| A1 | Instrument cluster | 2E |
| CAN B | Interior CAN | 9H |
| CAN B | Interior CAN | 12K |
| CAN HMI | User interface CAN | 7F |
| Code 443 | Steering wheel heater | 5A |
| Flex E | Chassis FlexRay | 9D |
| H4/61 | Instrument cluster speaker | 1C |
| LIN B5 | Left front door LIN | 14G |
| M20/1 | Steering column in/out adjustment motor | 4J |
| M20/1b1 | Steering column in/out Hall sensor | 4J |
| M20/2 | Steering column up/down adjustment motor | 4J |
| M20/2b1 | Steering column up/down Hall sensor | 4J |
| N32/1 | Driver seat control unit | 9J |
| N69/1 | Left front door control unit | 14J |
| N73 | Electronic ignition switch control unit | 9E |
| N80 | Steering column module control unit | 9A |
| S22 | Left front seat adjustment switch group | 14E |
| S22s10 | Left front memory 3 switch | 14E |
| S22s7 | Left front memory function switch | 14E |
| S22s8 | Left front memory 1 switch | 14E |
| S22s9 | Left front memory 2 switch | 14E |
| S59 | Steering column adjustment switch | 6C |
| S59/1 | Steering column adjustment and steering wheel heater switch | 6B |
| S59/1s1 | Steering column adjustment switch | 6B |
| U745 | Not valid for steering wheel heater | 5C |
