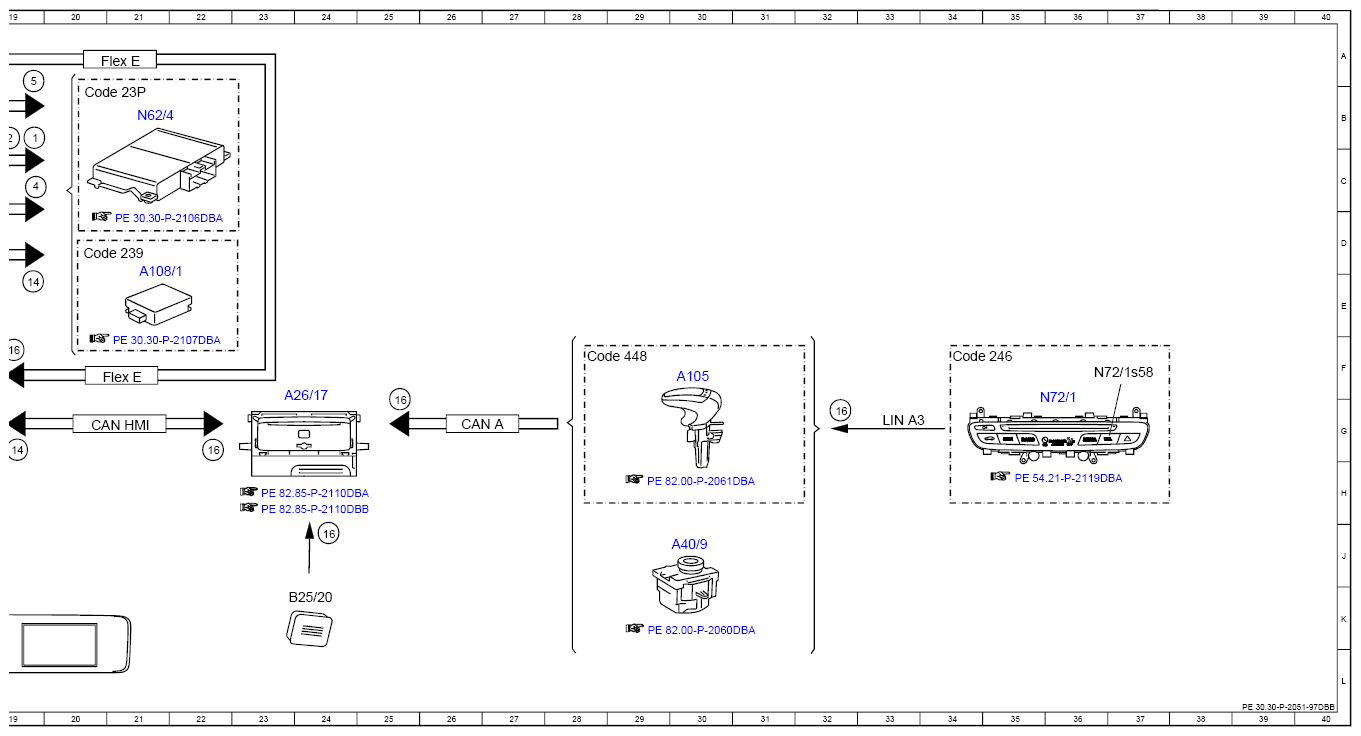

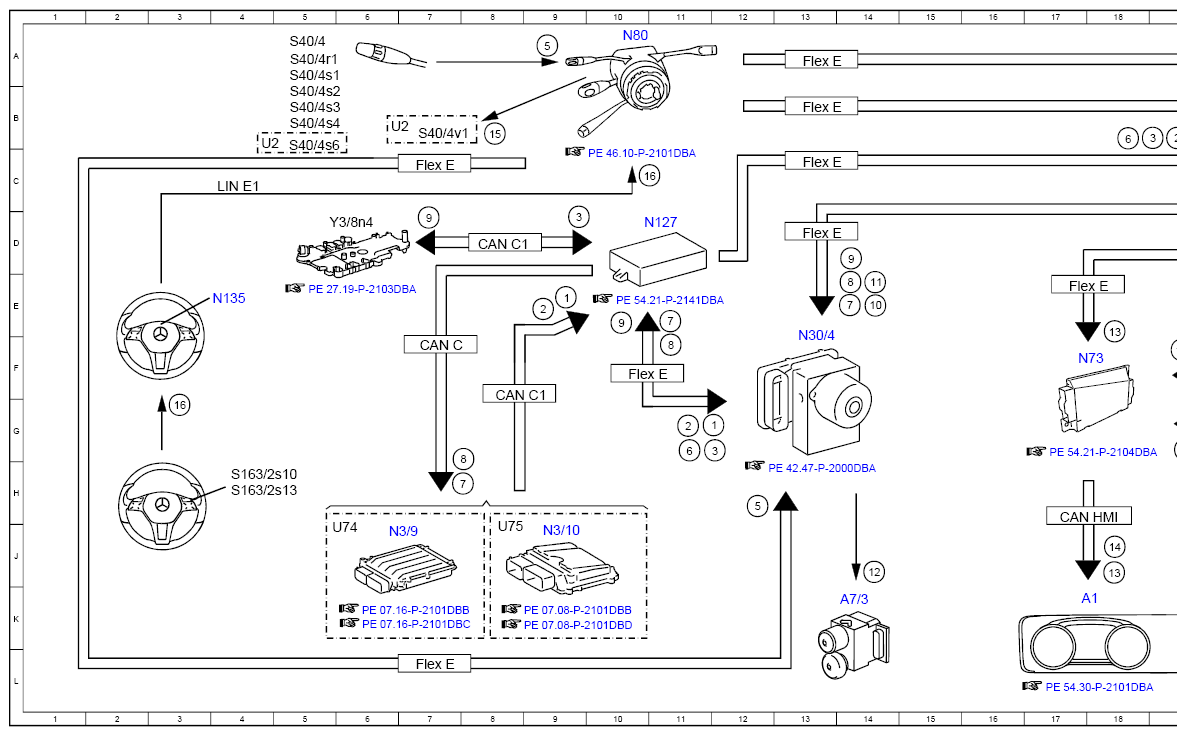

Electrical Function Schematic For Cruise Control (CC) - PE30.30-P-2051-97DBB
Model 213 up to model year 2021 with code 239 (Adaptive cruise control Pro (DISTRONIC PRO))
Model 213 up to model year 2021 with code 23P (Drive package)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 9E |
| 1 | Engine running, signal | 12G |
| 1 | Engine running, signal | 19B |
| 10 | Braking torque increase, request | 14E |
| 11 | Braking torque reduction, request | 14E |
| 12 | Traction system hydraulic unit, actuation | 14J |
| 13 | Speed setting, status | 18J |
| 13 | Speed setting, status | 18E |
| 14 | Set maximum design speed, status | 19E |
| 14 | Set maximum design speed, status | 19G |
| 14 | Set maximum design speed, status | 18J |
| 15 | Light-emitting diode actuation | 8B |
| 16 | Operation, signal | 10C |
| 16 | Operation, signal | 3G |
| 16 | Operation, signal | 25G |
| 16 | Operation, signal | 22G |
| 16 | Operation, signal | 24J |
| 16 | Operation, signal | 32G |
| 16 | Operation, signal | 19F |
| 2 | Drivetrain operational, signal | 9E |
| 2 | Drivetrain operational, signal | 11G |
| 2 | Drivetrain operational, signal | 19B |
| 3 | Gear range, status | 19B |
| 3 | Gear range, status | 9D |
| 3 | Gear range, status | 12G |
| 4 | Wheel speed, signal | 19C |
| 5 | CRUISE CONTROL lever, signal | 9A |
| 5 | CRUISE CONTROL lever, signal | 12H |
| 5 | CRUISE CONTROL lever, signal | 19A |
| 6 | Accelerator pedal position, signal | 11G |
| 6 | Accelerator pedal position, signal | 18B |
| 7 | Engine torque, reduce request | 11E |
| 7 | Engine torque, reduce request | 14E |
| 7 | Engine torque, reduce request | 8H |
| 8 | Engine torque, increase request | 11F |
| 8 | Engine torque, increase request | 14E |
| 8 | Engine torque, increase request | 8H |
| 9 | Engage targeted gear, request | 7D |
| 9 | Engage targeted gear, request | 10E |
| 9 | Engage targeted gear, request | 14D |
| A1 | Instrument cluster | 17K |
| A105 | Touchpad | 30F |
| A108/1 | DISTRONIC Distance-Pilot controller unit | 21E |
| A26/17 | Head unit | 24G |
| A40/9 | Audio/COMAND control panel | 30J |
| A7/3 | Traction system hydraulic unit | 14K |
| B25/20 | Driver hands-free system microphone | 24K |
| CAN A | Telematics CAN | 26G |
| CAN C | Engine CAN | 7F |
| CAN C1 | Drive train CAN | 8D |
| CAN C1 | Drive train CAN | 8G |
| CAN HMI | User interface CAN | 17H |
| CAN HMI | User interface CAN | 21G |
| Code 239 | DISTRONIC PLUS | 20D |
| Code 23P | Driver assistance package PLUS | 20B |
| Code 246 | Analog clock | 34F |
| Code 448 | Touchpad | 28F |
| Flex E | Chassis FlexRay | 13D |
| Flex E | Chassis FlexRay | 13B |
| Flex E | Chassis FlexRay | 17E |
| Flex E | Chassis FlexRay | 13C |
| Flex E | Chassis FlexRay | 10F |
| Flex E | Chassis FlexRay | 7L |
| Flex E | Chassis FlexRay | 7C |
| Flex E | Chassis FlexRay | 13A |
| Flex E | Chassis FlexRay | 21F |
| Flex E | Chassis FlexRay | 21A |
| LIN A3 | LCP LIN | 33G |
| LIN E1 | Steering LIN | 4C |
| N127 | Drivetrain control unit | 10D |
| N135 | Steering wheel electronics | 4E |
| N3/10 | ME-SFI [ME] control unit | 9J |
| N3/9 | CDI control unit | 6J |
| N30/4 | Electronic Stability Program control unit | 13F |
| N62/4 | Intelligent Drive control unit | 21B |
| N72/1 | Upper control panel control unit | 35G |
| N72/1s58 | Vehicle button | 36F |
| N73 | Electronic ignition switch control unit | 17F |
| N80 | Steering column module control unit | 10A |
| S163/2s10 | Head unit finger navigation pad | 4H |
| S163/2s13 | "Back" button | 4H |
| S40/4 | Cruise control lever | 5A |
| S40/4r1 | DISTRONIC control | 5A |
| S40/4s1 | Resume from memory switch | 5A |
| S40/4s2 | Decelerate and set switch | 5B |
| S40/4s3 | Accelerate and set switch | 5B |
| S40/4s4 | OFF switch | 5B |
| S40/4s6 | Variable speed MM iter switch | 5C |
| S40/4v1 | Var i able speed MM iter light-emitting diode | 7B |
| U2 | Not valid for USA | 6B |
| U2 | Not valid for USA | 4B |
| U74 | Valid for diesel engines | 5J |
| U75 | Valid for gasoline engines | 8J |
| Y3/8n4 | Fully integrated transmission control unit | 6D |
