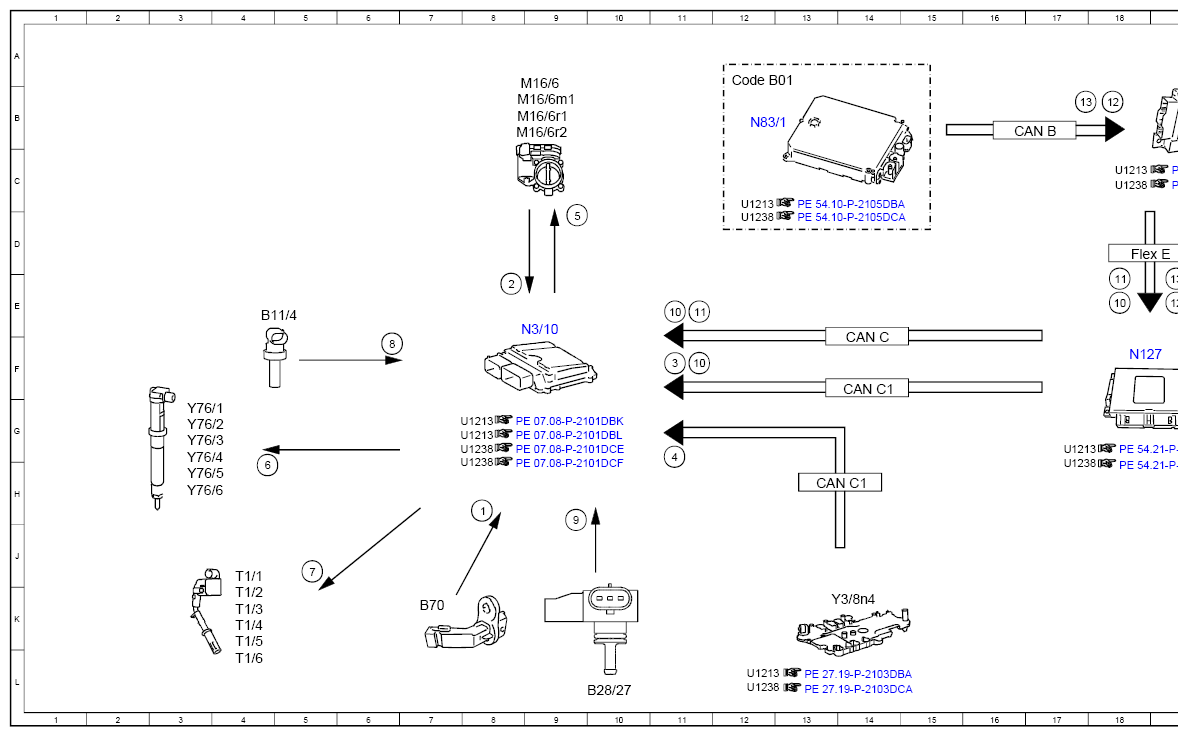

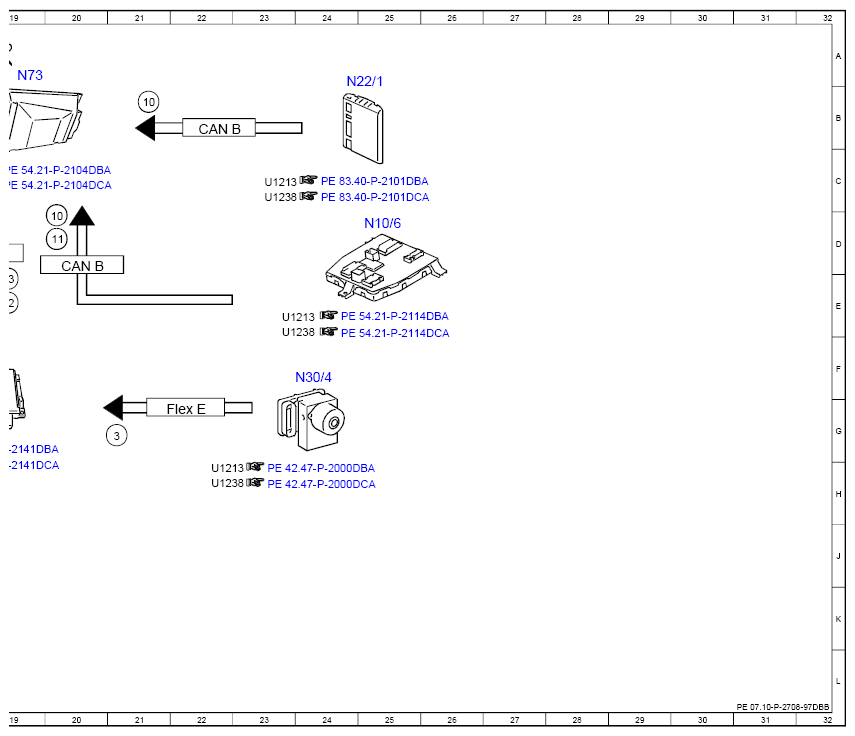

Electrical Function Schematic For RPM Control - PE07.10-P-2708-97DBB
Engine 264.9 in model 213, 238 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crankshaft Hall sensor, signal | 8H |
| 10 | Idle speed increase, request | 18E |
| 10 | Idle speed increase, request | 21B |
| 10 | Idle speed increase, request | 20D |
| 10 | Idle speed increase, request | 11F |
| 10 | Idle speed increase, request | 11E |
| 11 | Specified alternator voltage, signal | 18E |
| 11 | Specified alternator voltage, signal | 20D |
| 11 | Specified alternator voltage, signal | 11E |
| 12 | 48 V on-board electrical system battery, status | 18A |
| 12 | 48 V on-board electrical system battery, status | 19E |
| 13 | On-board electrical system energy state, signal | 17B |
| 13 | On-board electrical system energy state, signal | 19E |
| 2 | Potentiometer, signal | 8E |
| 3 | Wheel speed, signal | 11F |
| 3 | Wheel speed, signal | 21G |
| 4 | Gear range, status | 11G |
| 5 | Throttle valve actuator motor, actuation | 9D |
| 6 | Fuel injectors, actuation | 4H |
| 7 | Ignition coils, actuation | 5J |
| 8 | Coolant temperature sensor, signal | 6F |
| 9 | Pressure and temperature sensor downstream of throttle valve, signal | 10J |
| B11/4 | Coolant temperature sensor | 4E |
| B28/27 | Pressure and temperature sensor downstream of throttle valve | 10L |
| B70 | Crankshaft Hall sensor | 7K |
| CAN B | Interior CAN | 22B |
| CAN B | Interior CAN | 20D |
| CAN B | Interior CAN | 17B |
| CAN C | Engine CAN | 14F |
| CAN C1 | Drive train CAN | 13H |
| CAN C1 | Drive train CAN | 14F |
| Code B01 | 48V technology | 12A |
| Flex E | Chassis FlexRay | 22G |
| Flex E | Chassis FlexRay | 18D |
| M16/6 | Throttle valve actuator | 9B |
| M16/6m1 | Throttle valve actuator motor | 9B |
| M16/6r1 | Actual value potentiometer 1 | 9B |
| M16/6r2 | Actual value potentiometer 2 | 9B |
| N10/6 | Front SAM control unit | 25D |
| N127 | Drivetrain control unit | 18F |
| N22/1 | Climate control, control unit | 24A |
| N3/10 | ME-SFI [ME] control unit | 9E |
| N30/4 | Electronic Stability Program control unit | 24F |
| N73 | Electronic ignition switch control unit | 19A |
| N83/1 | DC/DC converter control unit | 12B |
| T1/1 | Cylinder 1 ignition coil | 4J |
| T1/2 | Cylinder 2 ignition coil | 4K |
| T1/3 | Cylinder 3 ignition coil | 4K |
| T1/4 | Cylinder 4 ignition coil | 4K |
| T1/5 | Cylinder 5 ignition coil | 4K |
| T1/6 | Cylinder 6 ignition coil | 4L |
| Y3/8n4 | Fully integrated transmission control, control unit | 14K |
| Y76/1 | Cylinder 1 fuel injector | 3G |
| Y76/2 | Cylinder 2 fuel injector | 3G |
| Y76/3 | Cylinder 3 fuel injector | 3G |
| Y76/4 | Cylinder 4 fuel injector | 3G |
| Y76/5 | Cylinder 5 fuel injector | 3H |
| Y76/6 | Cylinder 6 fuel injector | 3H |
