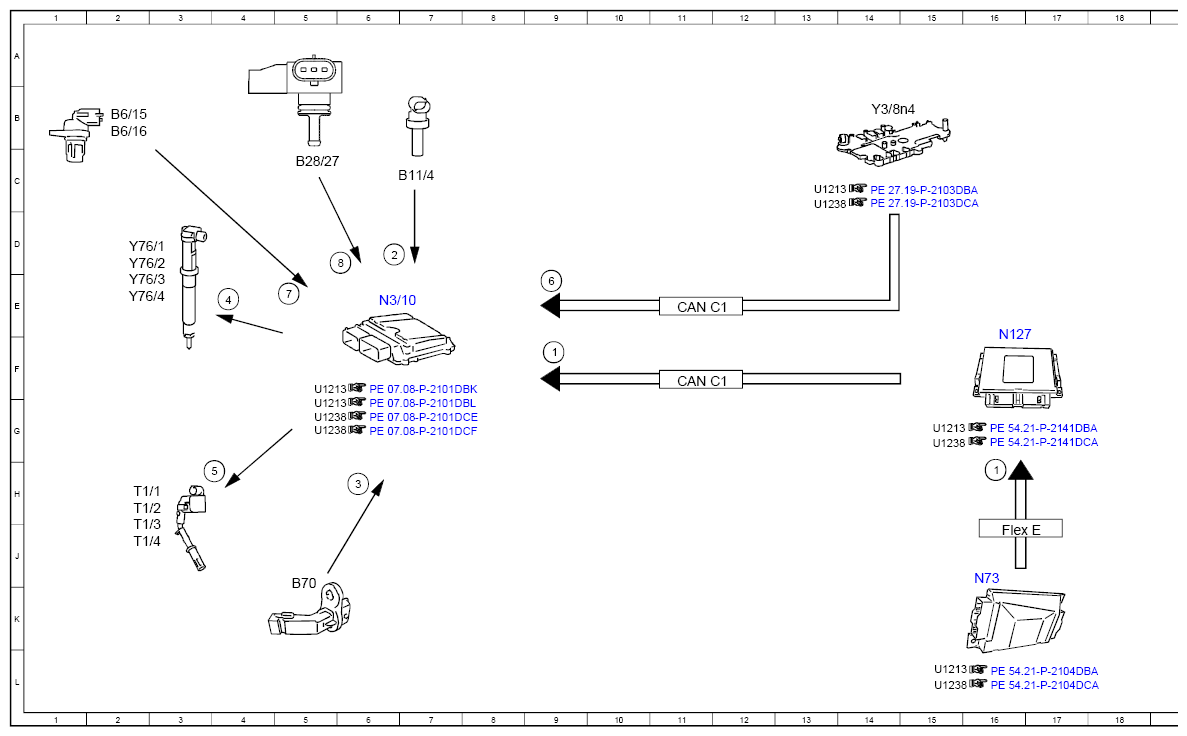

Electrical Function Schematic For Start Phase, Post-Start Phase And Warm-Up Enrichment - PE07.10-P-2707-97DBB
Engine 264.9 in model 213, 238 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 50, status | 9F |
| 1 | Circuit 50, status | 16H |
| 2 | Coolant temperature sensor, signal | 6D |
| 3 | Crankshaft Hall sensor, signal | 6H |
| 4 | Fuel injectors, actuation | 4E |
| 5 | Ignition coils, actuation | 4H |
| 6 | Gear range, status | 9E |
| 7 | Camshaft Hall sensor, signal | 5E |
| 8 | Pressure sensor downstream of throttle valve, signal | 6D |
| B11/4 | Coolant temperature sensor | 7C |
| B28/27 | Pressure and temperature sensor downstream of throttle valve | 5C |
| B6/15 | Intake camshaft Hall sensor | 2B |
| B6/16 | Exhaust camshaft Hall sensor | 2B |
| B70 | Crankshaft Hall sensor | 5K |
| CAN C1 | Drive train CAN | 11E |
| CAN C1 | Drive train CAN | 11F |
| Flex E | Chassis FlexRay | 16J |
| N127 | Drivetrain control unit | 16F |
| N3/10 | ME-SFI [ME] control unit | 6E |
| N73 | Electronic ignition switch control unit | 16J |
| T1/1 | Cylinder 1 ignition coil | 2H |
| T1/2 | Cylinder 2 ignition coil | 2H |
| T1/3 | Cylinder 3 ignition coil | 2J |
| T1/4 | Cylinder 4 ignition coil | 2J |
| Y3/8n4 | Fully integrated transmission control, control unit | 14B |
| Y76/1 | Cylinder 1 fuel injector | 2D |
| Y76/2 | Cylinder 2 fuel injector | 2D |
| Y76/3 | Cylinder 3 fuel injector | 2E |
| Y76/4 | Cylinder 4 fuel injector | 2E |
