Electrical Function Schematic, Alternator Interface - PE07.10-P-2709-97DBB

Engine 264.9 in model 213, 238 up to model year 2021 except code B01 (48V technology)

Code: Designation: Position:
1 Crankshaft Hall sensor, signal 9F
2 On-board electrical system energy state, signal 7H
2 On-board electrical system energy state, signal 15J
2 On-board electrical system energy state, signal 20H
3 Alternator, status 8D
4 On-board electrical system battery, signal 5F
5 Alternator operating rate, signal 20J
5 Alternator operating rate, signal 15G
5 Alternator operating rate, signal 11J
6 Specified alternator voltage, signal 7J
6 Specified alternator voltage, signal 15J
6 Specified alternator voltage, signal 19H
7 Alternator, actuation 8C
8 Instrument cluster, message 21G
8 Instrument cluster, message 19J
8 Instrument cluster, message 10J
A1 Instrument cluster 20D
B70 Crankshaft Hall sensor 11E
CAN B Interior CAN 18J
CAN C Engine CAN 9K
CAN HMI User interface CAN 21G
Flex E Chassis FlexRay 17K
G1 On-board electrical system battery 3H
G2 Alternator 7A
LIN C1 Drive train LIN 7D
N10/6 Front SAM control unit 15E
N127 Drivetrain control unit 12J
N3/10 ME-SFI [ME] control unit 7F
N73 Electronic ignition switch control unit 21J

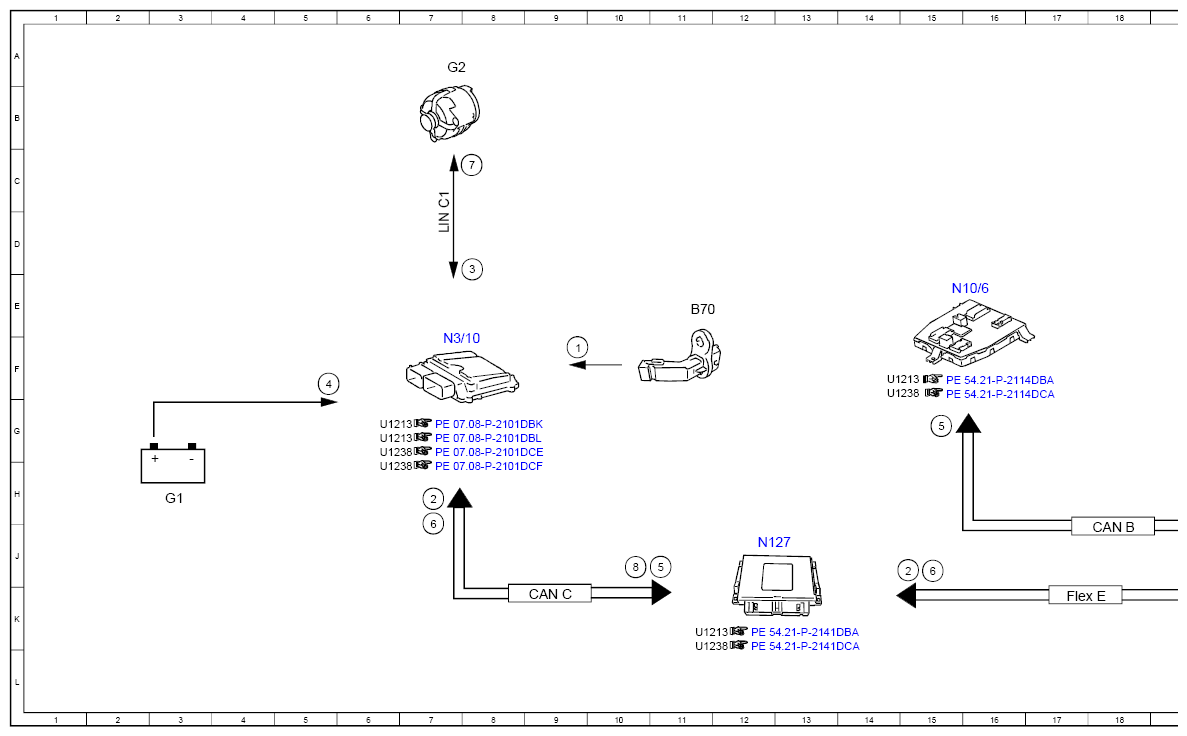

G13770473Courtesy of MERCEDES-BENZ USA

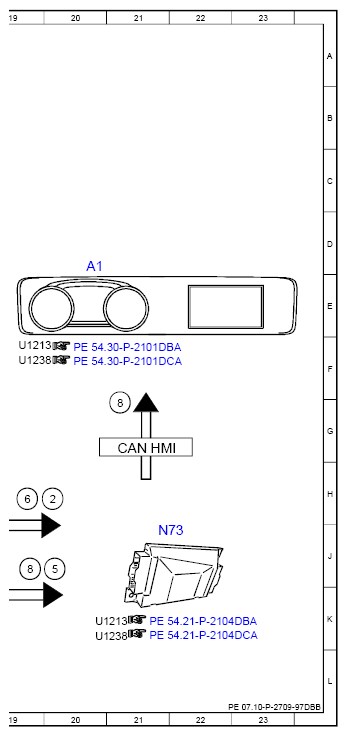

G13770474Courtesy of MERCEDES-BENZ USA
