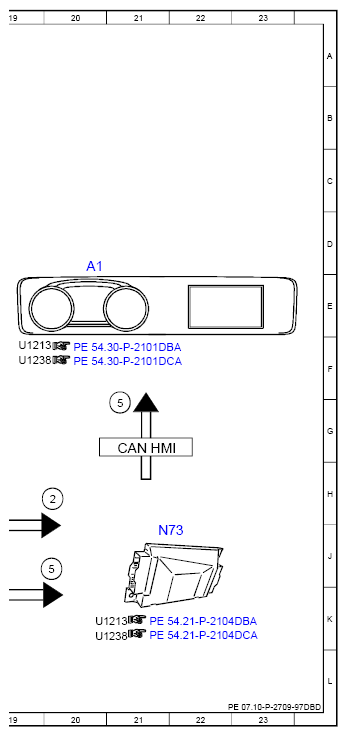

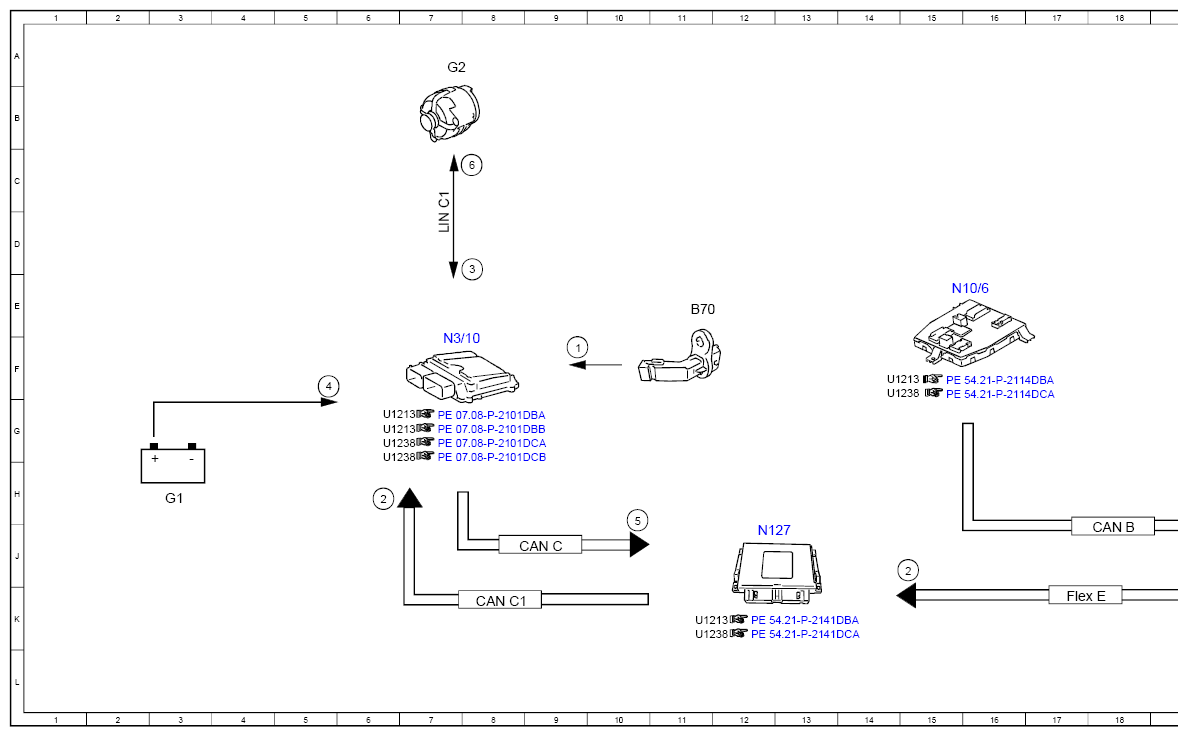

Electrical Function Schematic, Alternator Interface - PE07.10-P-2709-97DBD
Engine 274.9 in model 213 (except 213.050/053/153), 238 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crankshaft Hall sensor, signal | 9F |
| 2 | On-board electrical system energy state, signal | 6H |
| 2 | On-board electrical system energy state, signal | 15J |
| 2 | On-board electrical system energy state, signal | 20H |
| 3 | Alternator, status | 8D |
| 4 | On-board electrical system battery, signal | 6F |
| 5 | Instrument cluster, message | 21G |
| 5 | Instrument cluster, message | 20J |
| 5 | Instrument cluster, message | 10H |
| 6 | Alternator, actuation | 8C |
| A1 | Instrument cluster | 20D |
| B70 | Crankshaft Hall sensor | 11E |
| CAN B | Interior CAN | 18J |
| CAN C | Engine CAN | 9J |
| CAN C1 | Drive train CAN | 8K |
| CAN HMI | User interface CAN | 21G |
| Flex E | Chassis FlexRay | 17K |
| G1 | On-board electrical system battery | 3H |
| G2 | Alternator | 7A |
| LIN | C1 Drive train LIN | 7D |
| N10/6 | Front SAM control unit | 15E |
| N127 | Drivetrain control unit | 12J |
| N3/10 | ME-SFI [ME] control unit | 7F |
| N73 | Electronic ignition switch control unit | 21J |
