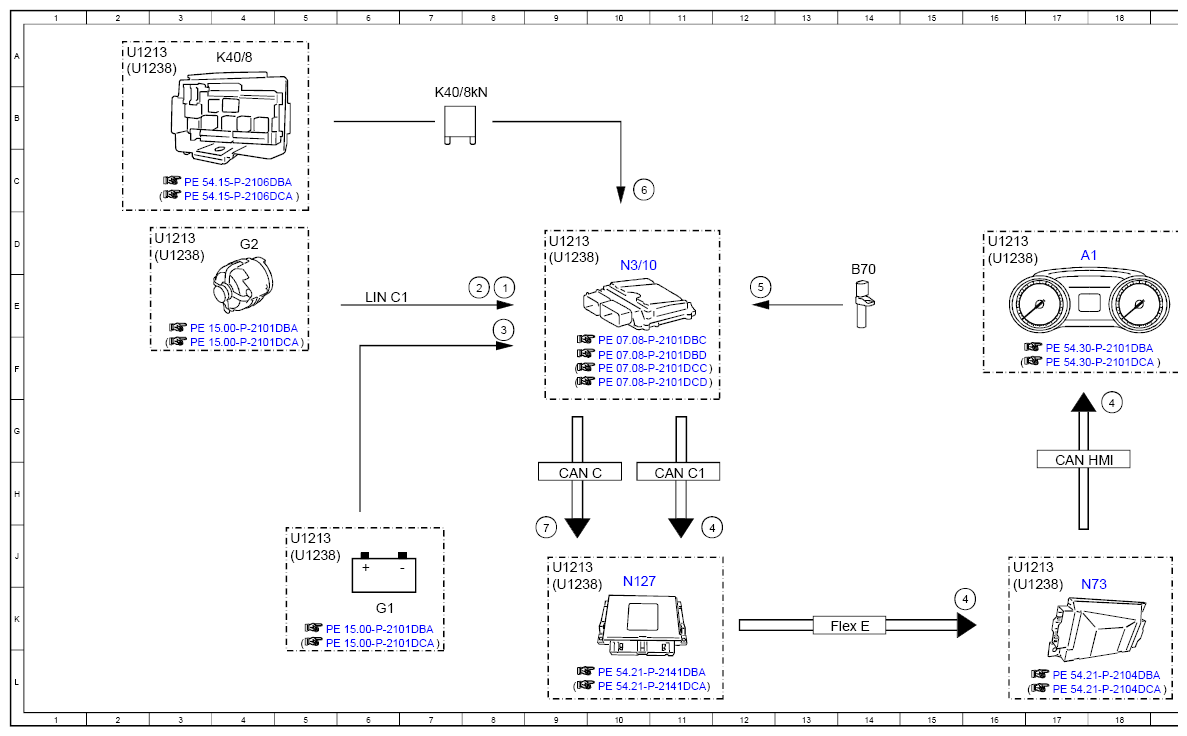

Electrical Function Schematic, Alternator Interface - PE07.10-P-2709-97DBF
Engine 276.8 in model 213, 238 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Alternator, status | 8E |
| 2 | Circuit 61, status | 8E |
| 3 | Circuit 30, status | 8E |
| 4 | Instrument cluster, message | 18G |
| 4 | Instrument cluster, message | 16K |
| 4 | Instrument cluster, message | 11J |
| 5 | Engine speed, signal | 12E |
| 6 | Circuit 87, status | 10C |
| 7 | Engine running, signal | 9J |
| A1 | Instrument cluster | 17D |
| B70 | Crankshaft Hall sensor | 14D |
| CAN C | Engine CAN | 9H |
| CAN C1 | Drive train CAN | 11H |
| CAN HMI | User interface CAN | 17H |
| Flex E | Chassis FlexRay | 14K |
| G1 | On-board electrical system battery | 6K |
| G2 | Alternator | 4D |
| K40/8 | Engine fuse and relay module | 4A |
| K40/8kN | Circuit 87M relay | 7B |
| LIN | C1 Drive train LIN | 6E |
| N127 | Drivetrain control unit | 10J |
| N3/10 | ME-SFI [ME] control unit | 10D |
| N73 | Electronic ignition switch control unit | 18K |
| U1213 | Valid for model 213 | 2A |
| U1213 | Valid for model 213 | 3D |
| U1213 | Valid for model 213 | 9D |
| U1213 | Valid for model 213 | 5J |
| U1213 | Valid for model 213 | 9J |
| U1213 | Valid for model 213 | 16J |
| U1213 | Valid for model 213 | 16D |
| U1238 | Valid for model 238 | 2A |
| U1238 | Valid for model 238 | 3D |
| U1238 | Valid for model 238 | 9D |
| U1238 | Valid for model 238 | 5J |
| U1238 | Valid for model 238 | 9K |
| U1238 | Valid for model 238 | 16K |
| U1238 | Valid for model 238 | 16D |
