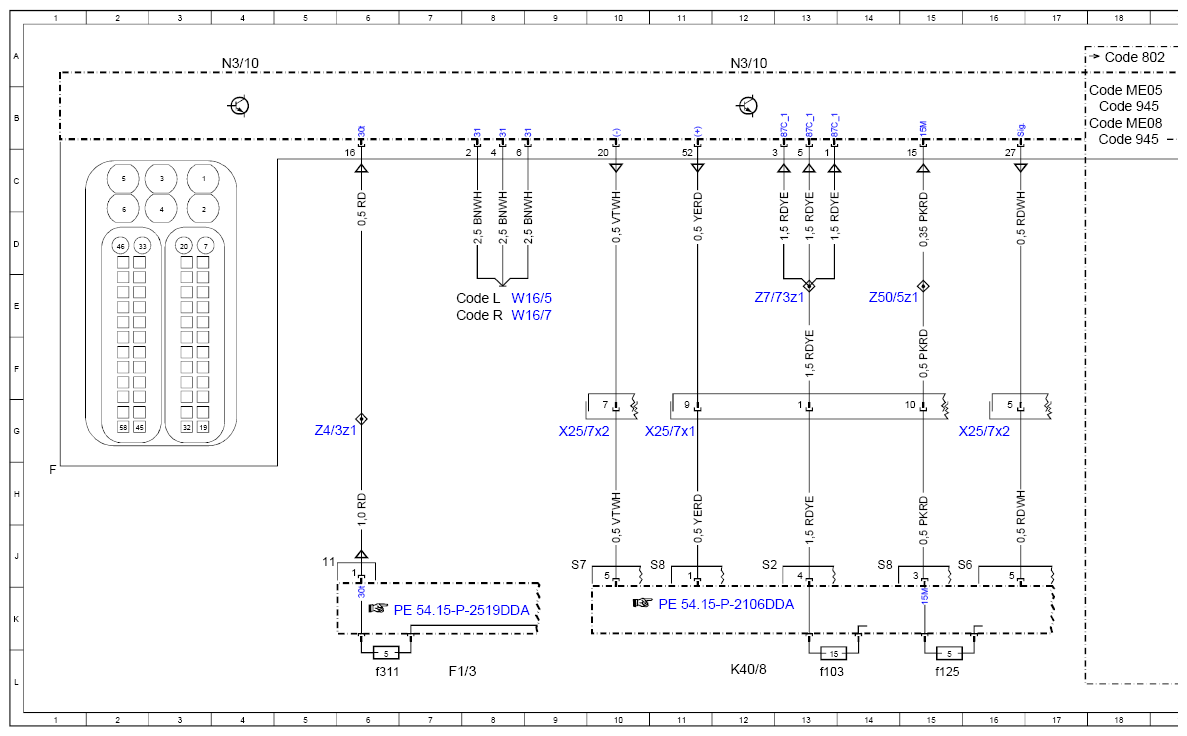

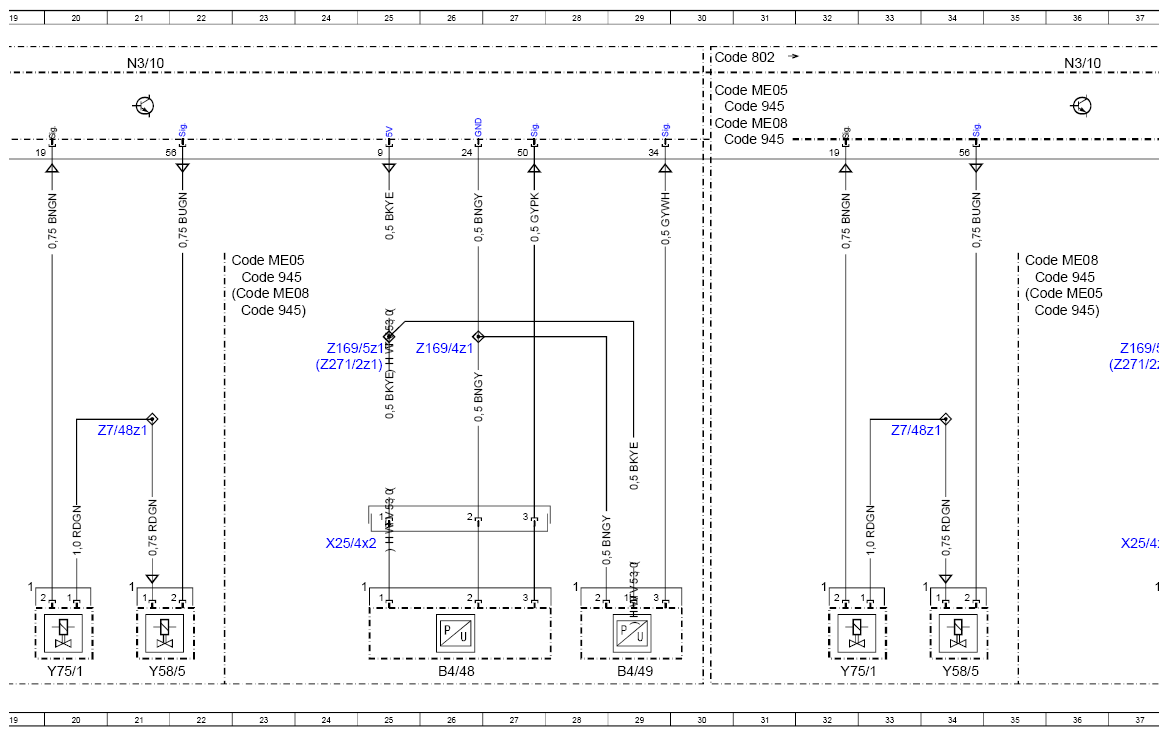

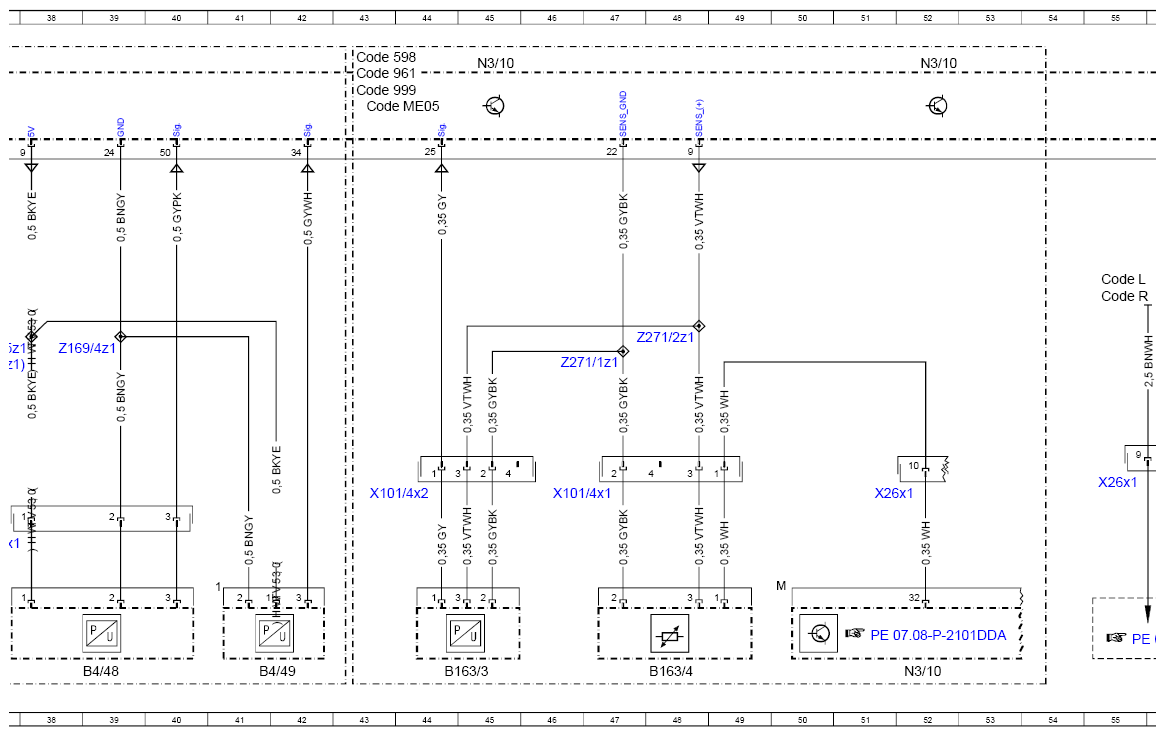

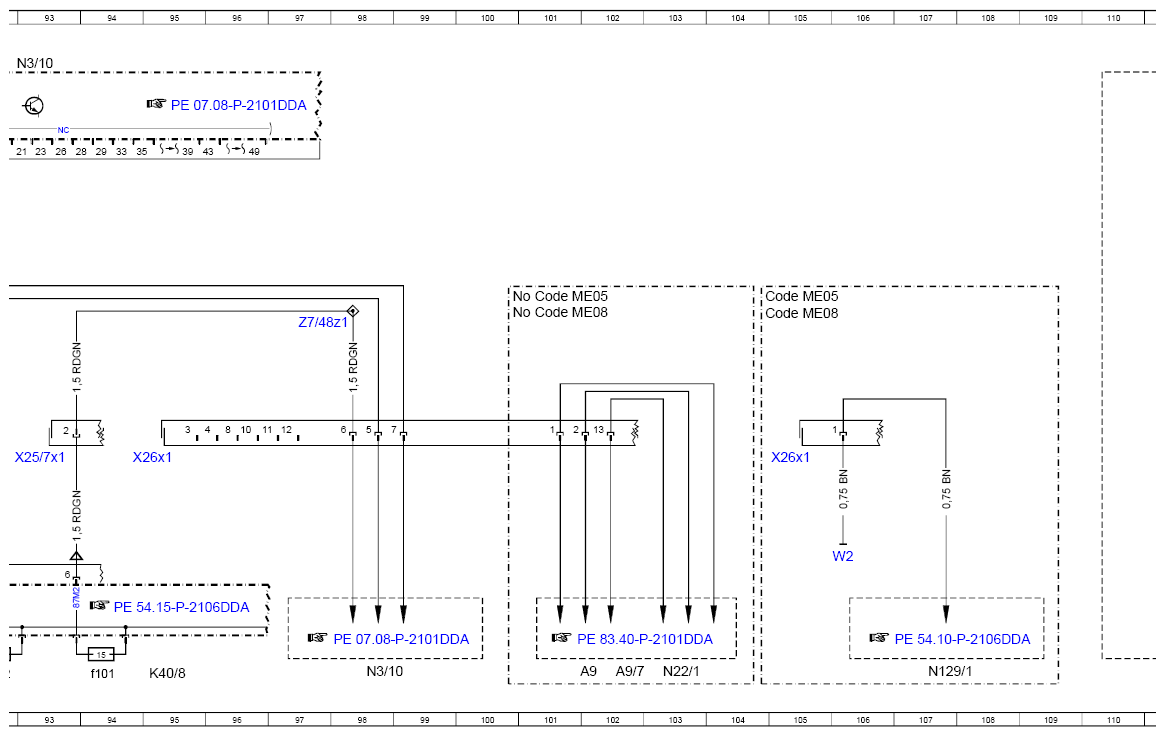

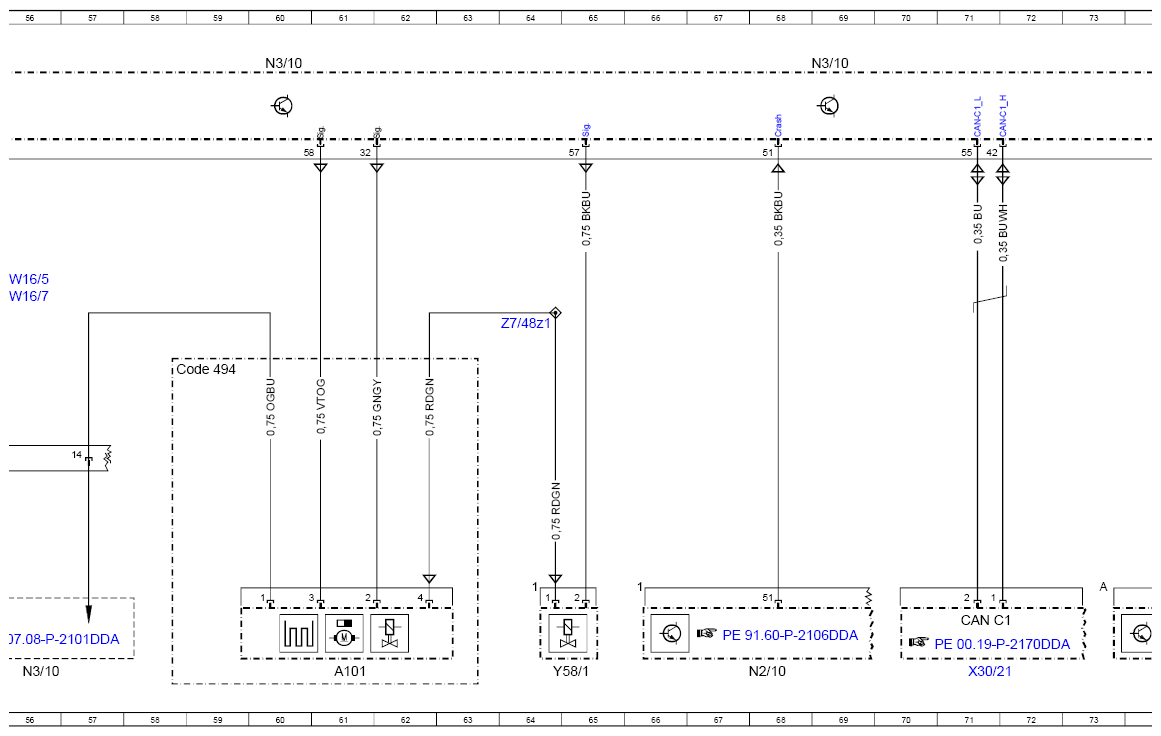

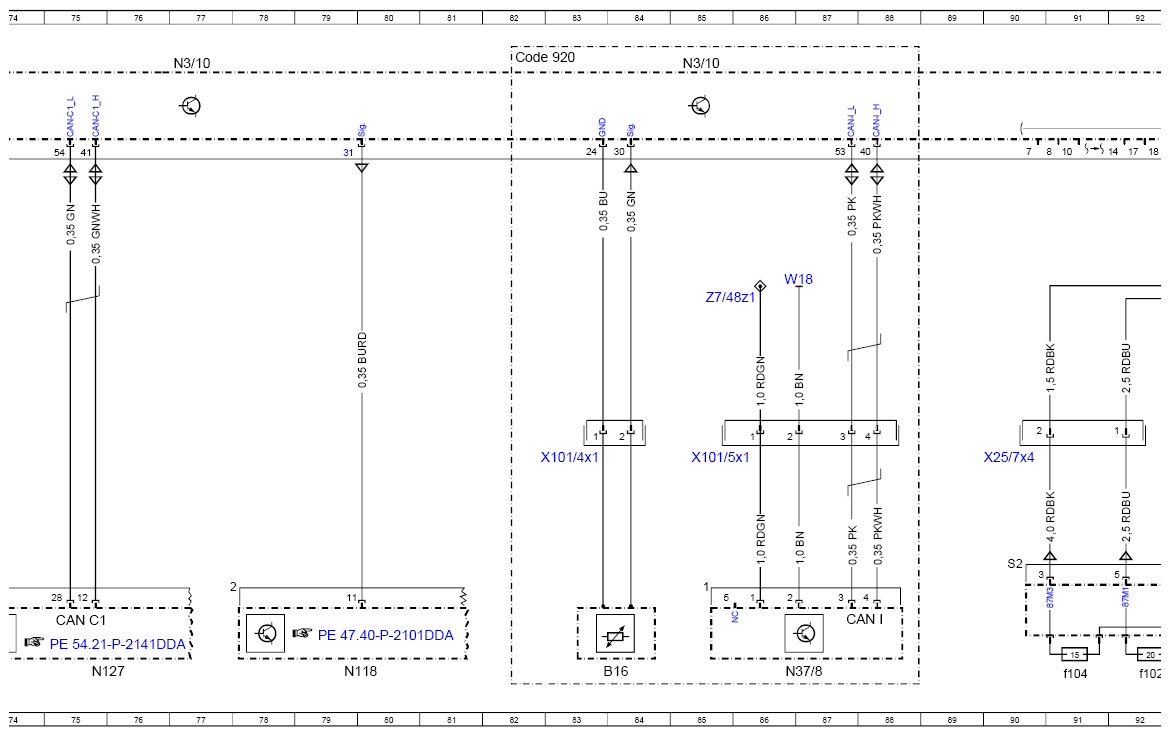

Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97DDB

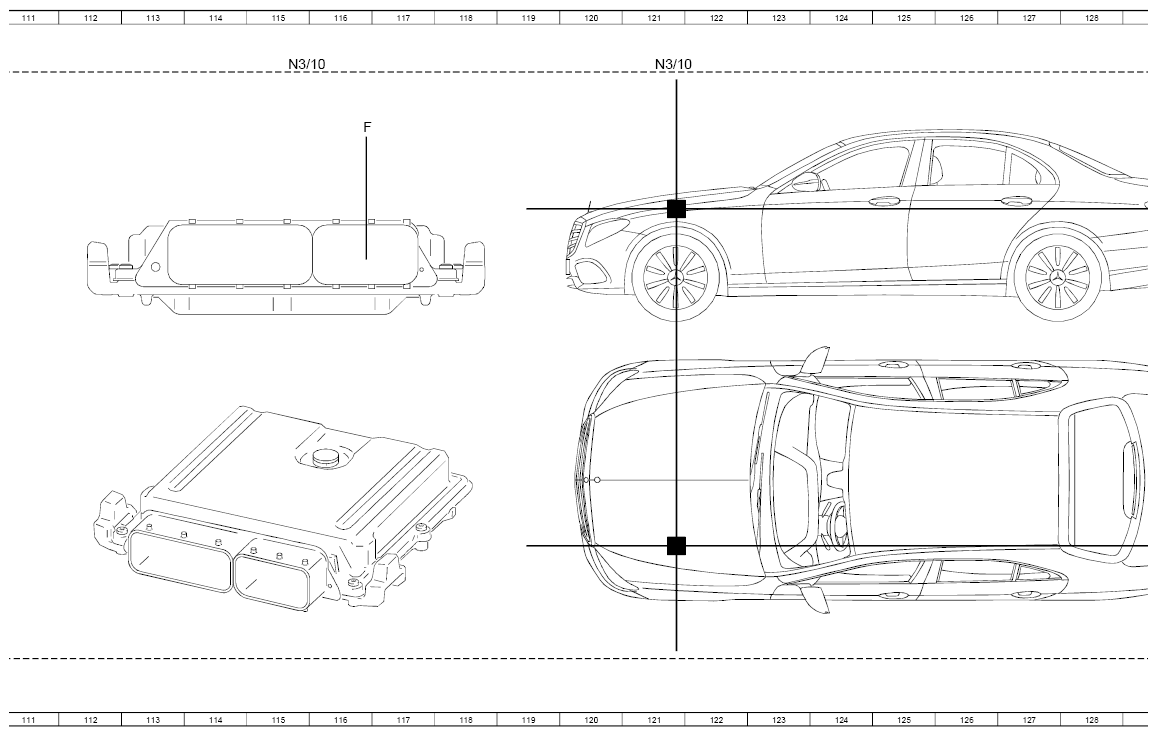

Engine 274.9 in model 213 as of model year 2021 Control unit N3/10, vehicle connector
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 137L |
| A101 | Fuel tank diagnostic module | 61L |
| A9 | Refrigerant compressor | 102L |
| A9/7 | Refrigerant compressor with magnetic clutch | 102L |
| B16 | Temperature sensor upstream of NOx storage catalytic converter | 84L |
| B163/3 | Gasoline particulate filter differential pressure sensor | 44L |
| B163/4 | Exhaust temperature sensor | 48L |
| B4/48 | Fuel tank pressure sensor 1 | 26L |
| B4/48 | Fuel tank pressure sensor 1 | 39L |
| B4/49 | Fuel tank pressure sensor 2 | 29L |
| B4/49 | Fuel tank pressure sensor 2 | 41L |
| CAN C1 | Drive train CAN | 71K |
| CAN C1 | Drive train CAN | 75K |
| CAN I | Drive train sensor CAN | 87K |
| Code 494 | USA version | 58F |
| Code 598 | Gasoline particulate filter (OPF) with sensor system | 43A |
| Code 802 | 18A | |
| Code 802 | 30A | |
| Code 920 | Gasoline direct injection with stratified charge | 82A |
| Code 945 | China Stage 6 exhaust treatment | 18B |
| Code 945 | China Stage 6 exhaust treatment | 18B |
| Code 945 | China Stage 6 exhaust treatment | 23E |
| Code 945 | China Stage 6 exhaust treatment | 23E |
| Code 945 | China Stage 6 exhaust treatment | 35E |
| Code 945 | China Stage 6 exhaust treatment | 35E |
| Code 945 | China Stage 6 exhaust treatment | 30B |
| Code 945 | China Stage 6 exhaust treatment | 30B |
| Code 961 | Exhaust system with OPF, Generation 2.0 | 43A |
| Code 999 | Exhaust system with OPF, Generation 3.0 | 43B |
| Code L | LEFT-HAND DRIVE | 7E |
| Code L | LEFT-HAND DRIVE | 55E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 18B |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 43B |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 101E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 104E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 22D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 35E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 30B |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 104E |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 101E |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 18B |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 22E |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 35D |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 30B |
| Code R | RIGHT-HAND DRIVE | 7E |
| Code R | RIGHT-HAND DRIVE | 55E |
| F1/3 | Passenger-side A-pillar fuse box | 7L |
| F1/3f311 | Fuse 311 | 6L |
| K40/8 | Engine fuse and relay module | 12L |
| K40/8 | Engine fuse and relay module | 95L |
| K40/8f101 | Fuse 101 | 94L |
| K40/8f102 | Fuse 102 | 92L |
| K40/8f103 | Fuse 103 | 13L |
| K40/8f104 | Fuse 104 | 91L |
| K40/8f125 | Fuse 125 | 15L |
| N118 | Fuel pump control unit | 79L |
| N127 | Drivetrain control unit | 75L |
| N129/1 | Power electronics control unit | 107L |
| N2/10 | Supplemental restraint system control unit | 68L |
| N22/1 | Climate control, control unit | 103L |
| N3/10 | ME-SFI [ME] control unit | 56L |
| N3/10 | ME-SFI [ME] control unit | 52L |
| N3/10 | ME-SFI [ME] control unit | 4A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 21A |
| N3/10 | ME-SFI [ME] control unit | 45A |
| N3/10 | ME-SFI [ME] control unit | 52A |
| N3/10 | ME-SFI [ME] control unit | 60A |
| N3/10 | ME-SFI [ME] control unit | 69A |
| N3/10 | ME-SFI [ME] control unit | 85A |
| N3/10 | ME-SFI [ME] control unit | 77A |
| N3/10 | ME-SFI [ME] control unit | 93A |
| N3/10 | ME-SFI [ME] control unit | 98L |
| N3/10 | ME-SFI [ME] control unit | 115A |
| N3/10 | ME-SFI [ME] control unit | 121A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N37/8 | NOx sensor control unit downstream of SCR catalytic converter | 86L |
| W16/5 | Left major assembly compartment electronics ground point | 8E |
| W16/5 | Left major assembly compartment electronics ground point | 56E |
| W16/7 | Right major assembly compartment electronics ground point | 8E |
| W16/7 | Right major assembly compartment electronics ground point | 56E |
| W18 | Left front seat crossmember ground point | 86E |
| W2 | Right front ground point (at lamp unit) | 106J |
| X101/4x1 | Right rear interior wiring harness electrical connector 1 | 46H |
| X101/4x1 | Right rear interior wiring harness electrical connector 1 | 83G |
| X101/4x2 | Right rear interior wiring harness electrical connector 2 | 44H |
| X101/5x1 | Right rear interior wiring harness electrical connector | 85G |
| X25/4x1 | Fuel tank electrical connector 1 | 37J |
| X25/4x2 | Fuel tank electrical connector 2 | 24J |
| X25/7x1 | Engine compartment/interior wiring harness electrical connector | 11G |
| X25/7x1 | Engine compartment/interior wiring harness electrical connector | 93G |
| X25/7x2 | Engine compartment/interior wiring harness electrical connector | 16G |
| X25/7x2 | Engine compartment/interior wiring harness electrical connector | 9G |
| X25/7x4 | Engine compartment/interior wiring harness electrical connector 4 | 90G |
| X26x1 | Engine wiring harness/engine compartment electrical connector | 51H |
| X26x1 | Engine wiring harness/engine compartment electrical connector | 55H |
| X26x1 | Engine wiring harness/engine compartment electrical connector | 95G |
| X26x1 | Engine wiring harness/engine compartment electrical connector | 105G |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 71L |
| Y58/1 | Purge control valve | 64L |
| Y58/5 | Fuel tank shutoff valve | 21L |
| Y58/5 | Fuel tank shutoff valve | 34L |
| Y75/1 | Fuel vapor shutoff valve | 20L |
| Y75/1 | Fuel vapor shutoff valve | 32L |
| Z169/4z1 | Tank pressure sensors connector sleeve (supply) | 26F |
| Z169/4z1 | Tank pressure sensors connector sleeve (supply) | 39F |
| Z169/5z1 | Tank pressure sensors connector sleeve (ground connection) | 24F |
| Z169/5z1 | Tank pressure sensors connector sleeve (ground connection) | 37F |
| Z271/1z1 | Ground connection connector sleeve | 47F |
| Z271/2z1 | Voltage supply connector sleeve | 48F |
| Z271/2z1 | Voltage supply connector sleeve | 24F |
| Z271/2z1 | Voltage supply connector sleeve | 37F |
| Z4/3z1 | Tml. 30 connector sleeve | 5G |
| Z50/5z1 | Tml. 15 connector sleeve | 14E |
| Z7/48z1 | Circuit 87/2 connector sleeve | 97E |
| Z7/48z1 | Circuit 87/2 connector sleeve | 21G |
| Z7/48z1 | Circuit 87/2 connector sleeve | 64E |
| Z7/48z1 | Circuit 87/2 connector sleeve | 85E |
| Z7/48z1 | Circuit 87/2 connector sleeve | 33G |
| Z7/73z1 | Circuit 87M4 connector sleeve | 13E |
