Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97DDG

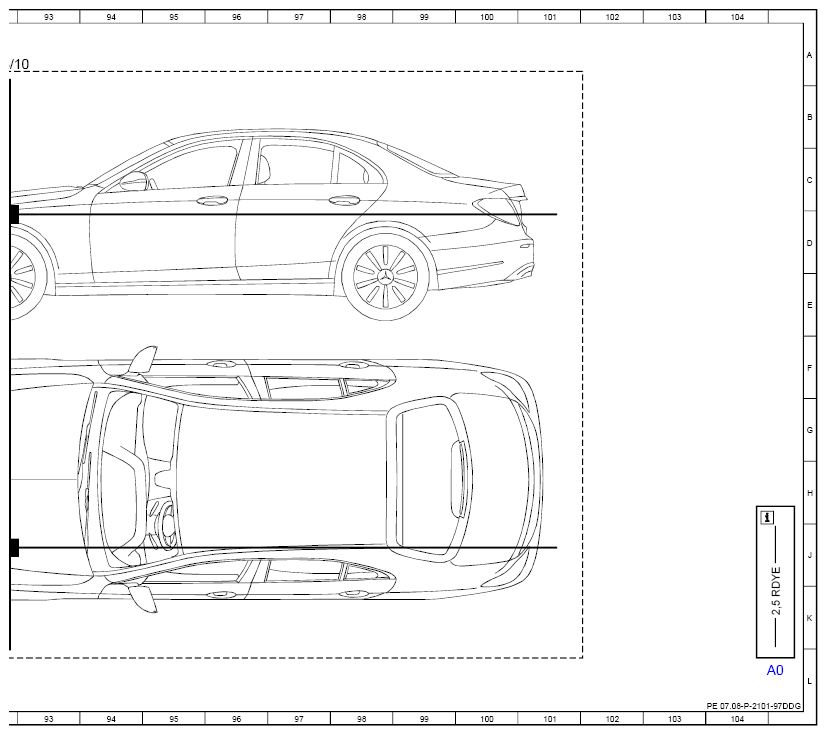

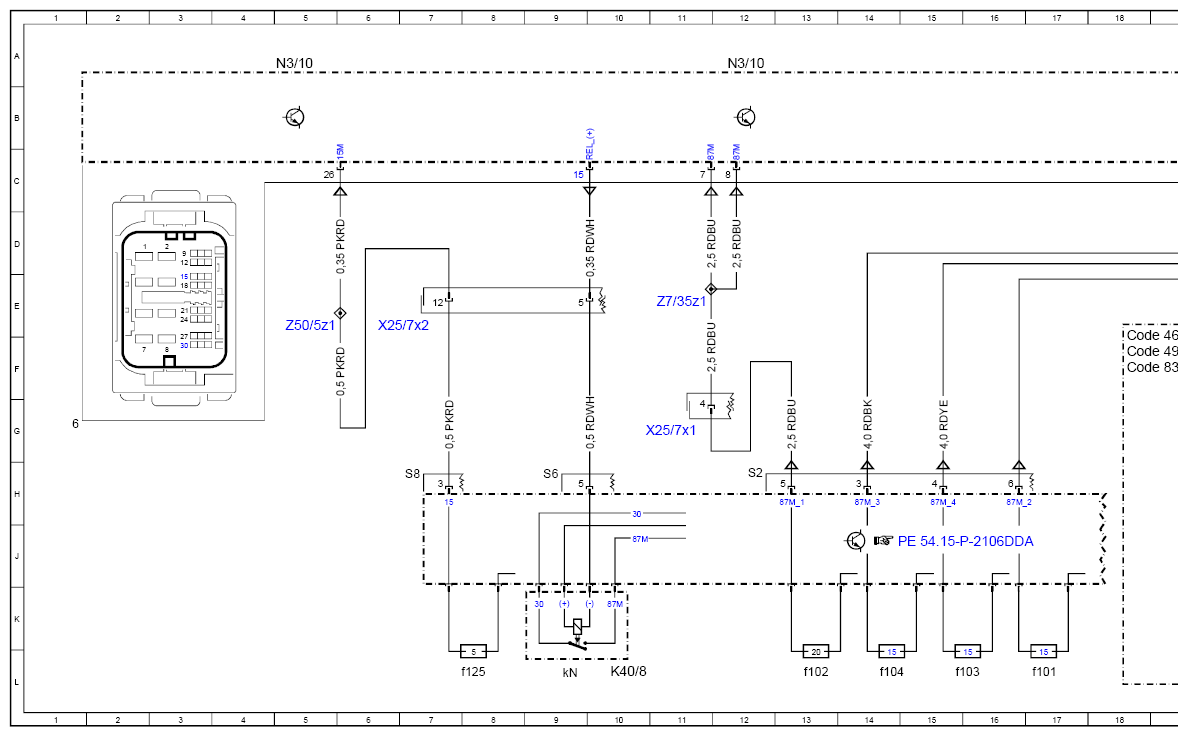

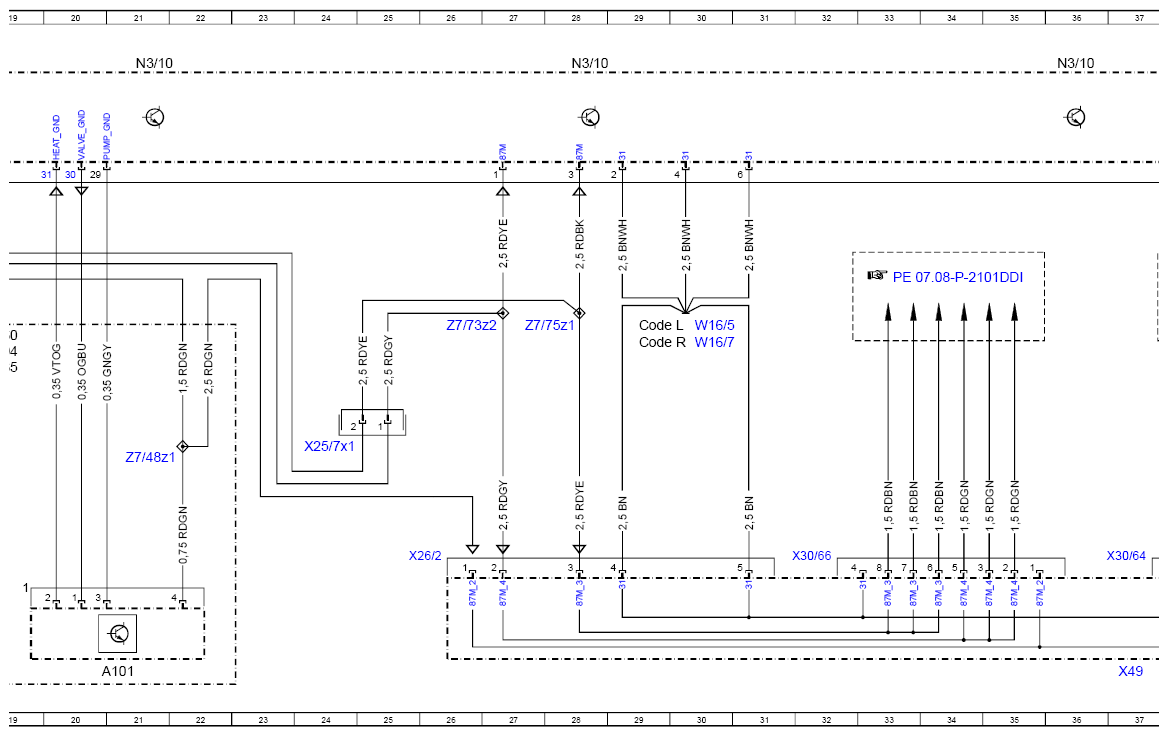

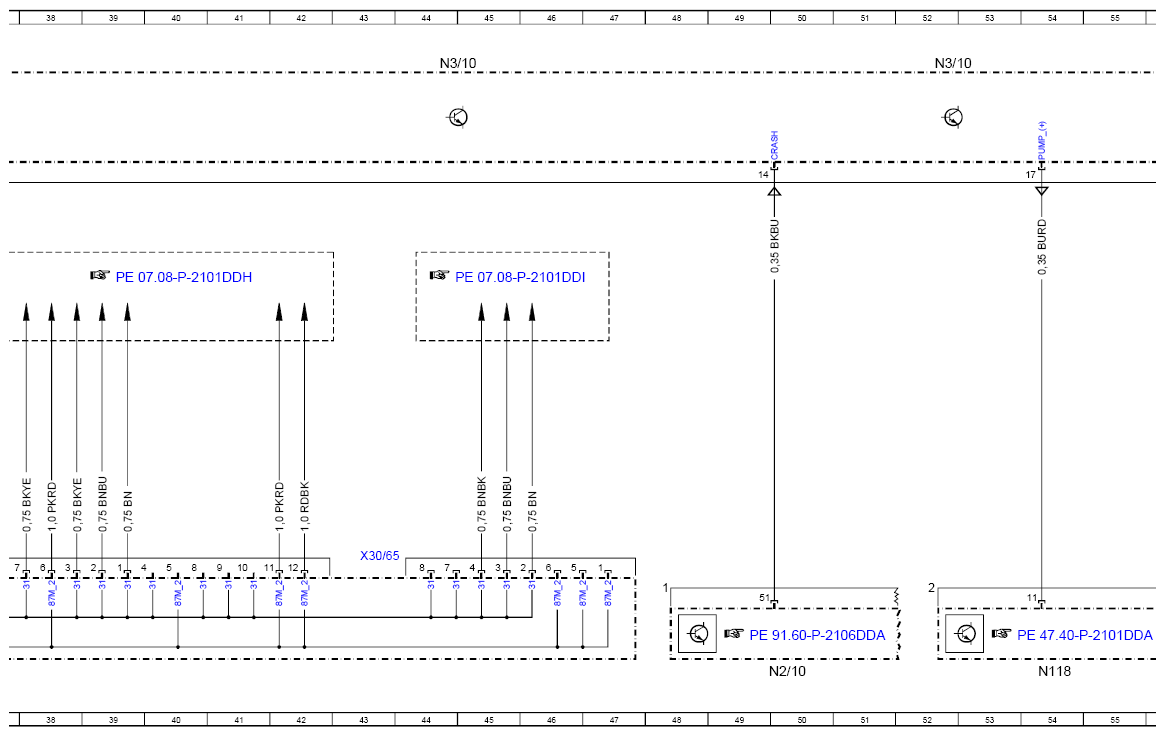

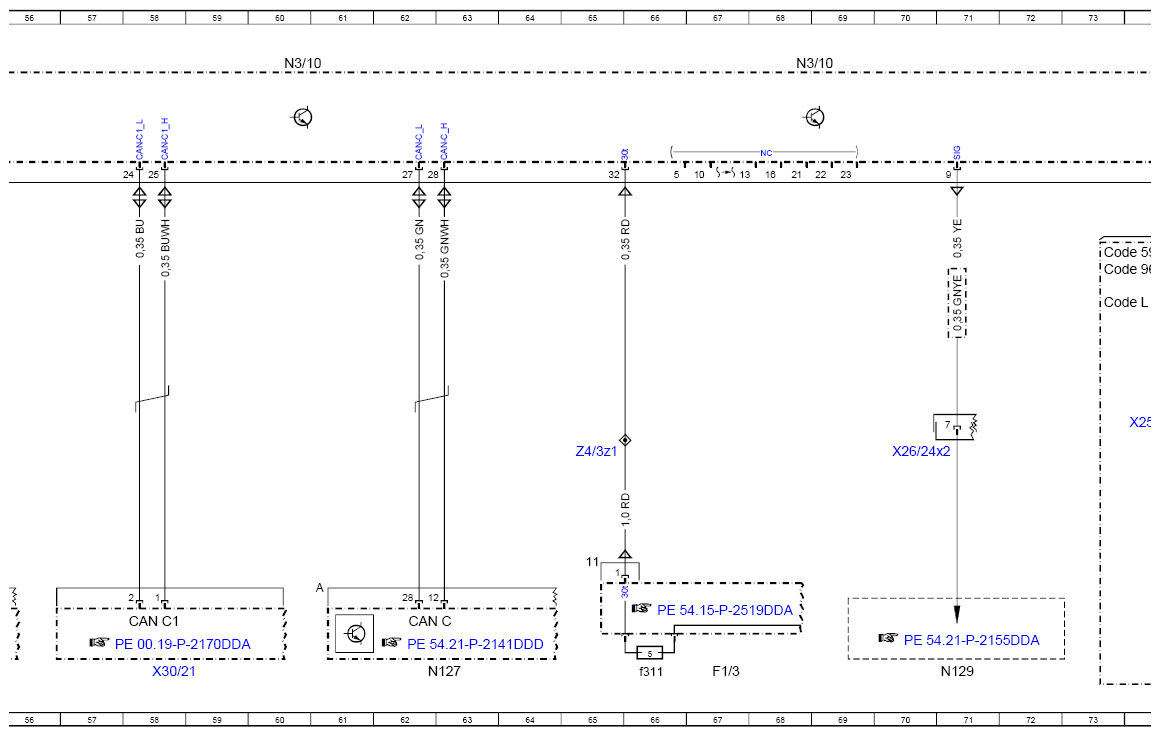

Engine 256 in model 213 as of model year 2021 Control unit N3/10, connector 6
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 105L |
| A101 | Fuel tank diagnostic module | 21L |
| B163/3 | Gasoline particulate filter differential pressure sensor | 78L |
| B163/3 | Gasoline particulate filter differential pressure sensor | 75L |
| CAN C | Engine CAN | 62K |
| CAN C1 | Drive train CAN | 58K |
| Code 460 | Canada version | 18F |
| Code 494 | USA version | 18F |
| Code 598 | Gasoline particulate filter (OPF) with sensor system | 73D |
| Code 835 | Additional parts for South Korea vehicles | 18F |
| Code 961 | Exhaust system with OPF, Generation 2.0 | 73D |
| Code L | LEFT-HAND DRIVE | 29E |
| Code L | LEFT-HAND DRIVE | 73E |
| Code R | RIGHT-HAND DRIVE | 29F |
| Code R | RIGHT-HAND DRIVE | 76E |
| F1/3 | Passenger-side A-pillar fuse box | 67L |
| F1/3f311 | Fuse 311 | 66L |
| K40/8 | Engine fuse and relay module | 10L |
| K40/8f101 | Fuse 101 | 17L |
| K40/8f102 | Fuse 102 | 13L |
| K40/8f103 | Fuse 103 | 15L |
| K40/8f104 | Fuse 104 | 14L |
| K40/8f125 | Fuse 125 | 8L |
| K40/8kN | Circuit 87M relay | 9L |
| N118 | Fuel pump control unit | 54L |
| N127 | Drivetrain control unit | 63L |
| N129 | Starter generator control unit | 71L |
| N2/10 | Supplemental restraint system control unit | 50L |

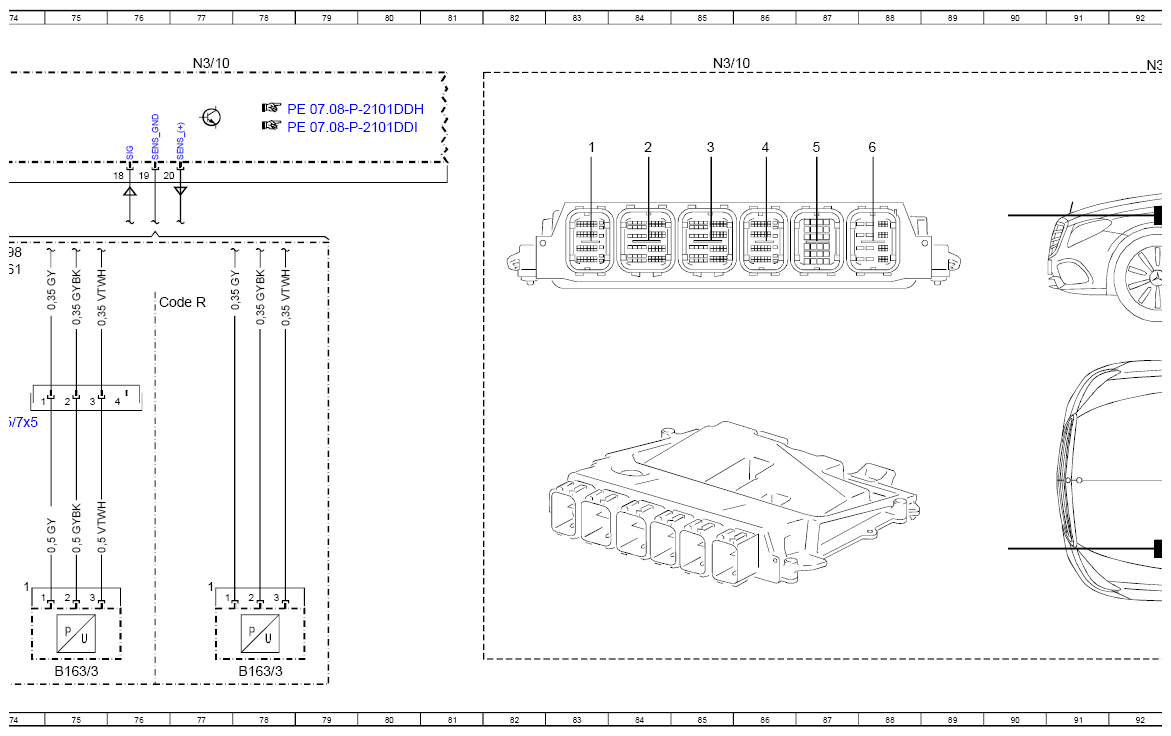

| N3/10 | ME-SFI [ME] control unit | 5A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 21A |
| N3/10 | ME-SFI [ME] control unit | 28A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 52A |
| N3/10 | ME-SFI [ME] control unit | 60A |
| N3/10 | ME-SFI [ME] control unit | 68A |
| N3/10 | ME-SFI [ME] control unit | 85A |
| N3/10 | ME-SFI [ME] control unit | 92A |
| N3/10 | ME-SFI [ME] control unit | 77A |
| W16/5 | Left major assembly compartment electronics ground point | 30E |
| W16/7 | Right major assembly compartment electronics ground point | 30F |
| X25/7x1 | Engine compartment/interior wiring harness electrical connector | 11G |
| X25/7x1 | Engine compartment/interior wiring harness electrical connector | 24G |
| X25/7x2 | Engine compartment/interior wiring harness electrical connector | 7E |
| X25/7x5 | Engine compartment/interior wiring harness electrical connector 5 | 74G |
| X26/2 | Engine wiring harness electrical connector | 26J |
| X26/24x2 | Vehicle interior and engine compartment electrical connector 2 (12 V/48 V) | 70G |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 58L |
| X30/64 | Potential distributor electrical connector | 37J |
| X30/65 | Potential distributor electrical connector | 43J |
| X30/66 | Potential distributor electrical connector | 32J |
| X49 | Potential distributor | 37L |
| Z4/3z1 | Tml. 30 connector sleeve | 65G |
| Z50/5z1 | Tml. 15 connector sleeve | 5E |
| Z7/35z1 | Circuit 87 M1e connector sleeve | 11E |
| Z7/48z1 | Circuit 87/2 connector sleeve | 21H |
| Z7/73z2 | Circuit 87/4 connector sleeve | 26E |
| Z7/75z1 | Circuit 87/3 connector sleeve | 28E |
