Wiring Diagram For Overhead Control Panel (OCP) Control Unit - PE54.21-P-2107-97IDA
Model 247
Control unit N70
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 112L |

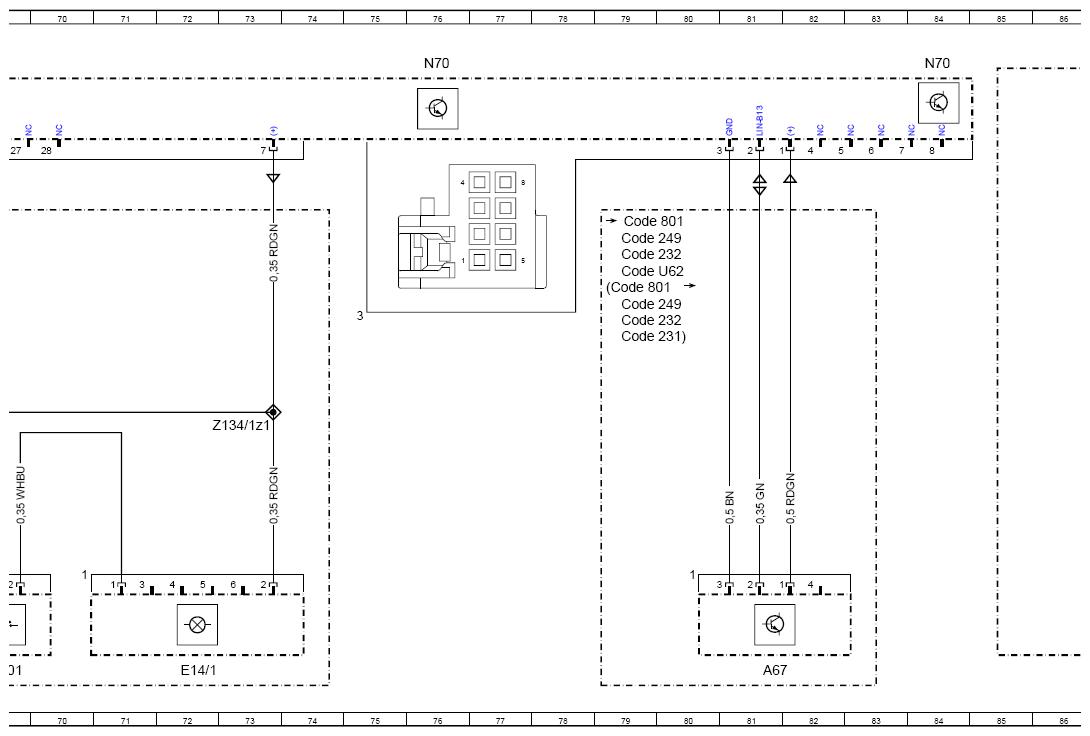

| A67 | Inside rearview mirror | 81L |
| B39 | Left rear window glass breakage sensor | 33L |
| B39/1 | Right rear window glass breakage sensor | 35L |
| B39/4 | Rear window glass breakage sensor | 38L |
| B39/4x1 | Rear window glass breakage sensor electrical connector | 37H |
| Code 231 | Garage door opener | 79F |
| Code 232 | Garage door opener with frequency 284-390 MHz | 79D |
| Code 232 | Garage door opener with frequency 284-390 MHz | 79E |
| Code 249 | Automatically dimming mirror | 79D |
| Code 249 | Automatically dimming mirror | 79E |
| Code 413 | Panoramic sliding sunroof | 16D |
| Code 413 | Panoramic sliding sunroof | 13D |
| Code 801 | YoM 20/1 | 79D |
| Code 801 | YoM 20/1 | 79E |
| Code 882 | Interior monitoring | 21D |
| Code 882 | Interior monitoring | 31D |
| Code 882 | Interior monitoring | 36D |
| Code FH | HATCHBACK | 37D |
| Code FW | SEDAN | 37D |
| Code FX | Special version | 31D |
| Code L | LEFT-HAND DRIVE | 23E |
| Code L | LEFT-HAND DRIVE | 8E |
| Code R | RIGHT-HAND DRIVE | 26E |
| Code R | RIGHT-HAND DRIVE | 9E |
| Code U62 | Light and vision package | 79E |
| Code U62 | Light and vision package | 61D |
| Code U62 | Light and vision package | 42D |
| E14/1 | Left sun visor mirror lamp | 72L |
| E14/2 | Right sun visor mirror lamp | 66L |

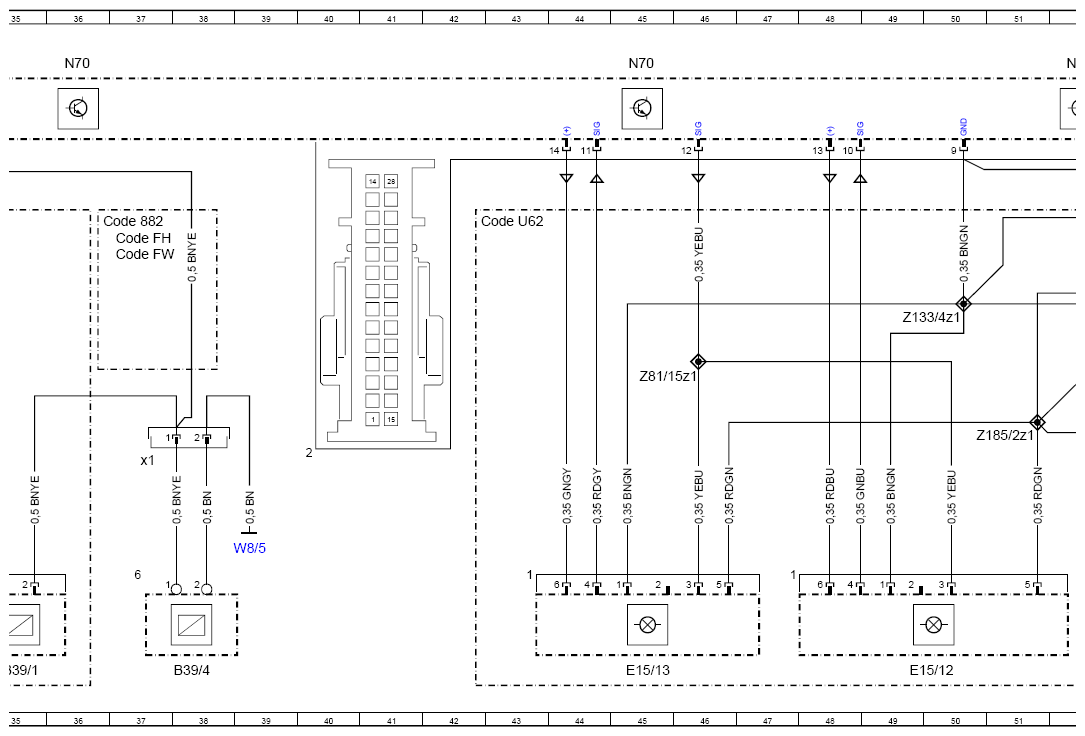

| E15/12 | Left rear interior/reading lamp | 49L |
| E15/13 | Right rear interior/reading lamp | 45L |

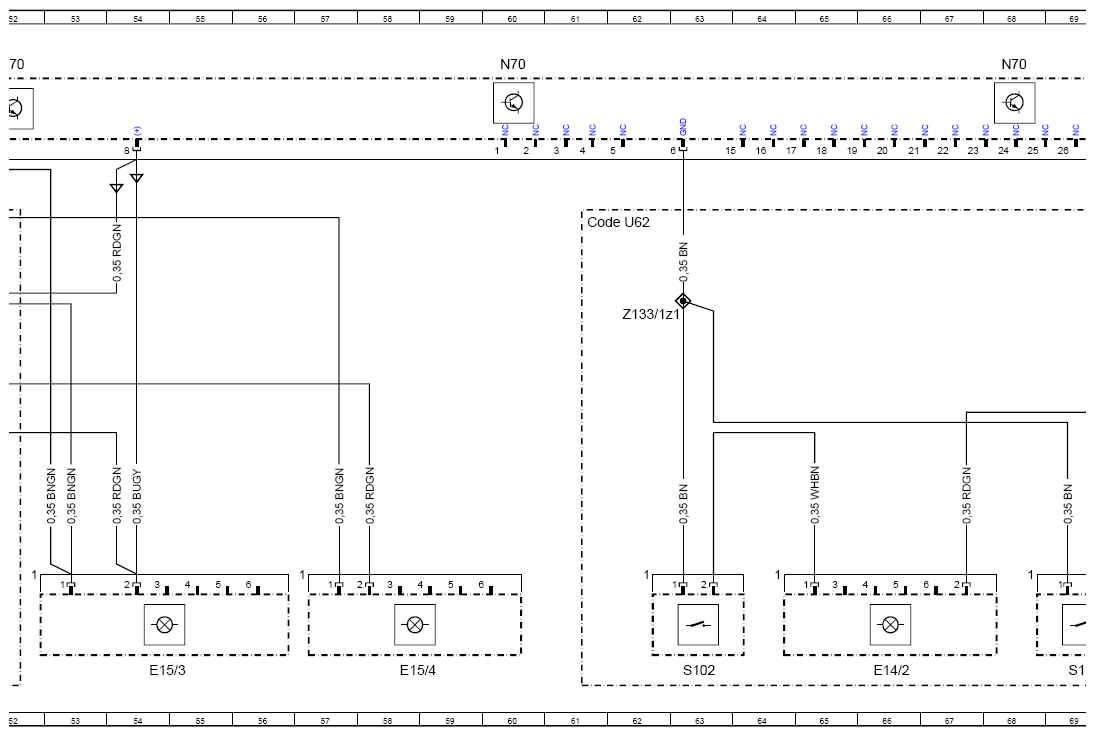

| E15/3 | Rear dome lamp | 54L |
| E15/4 | Central load compartment dome lamp | 58L |

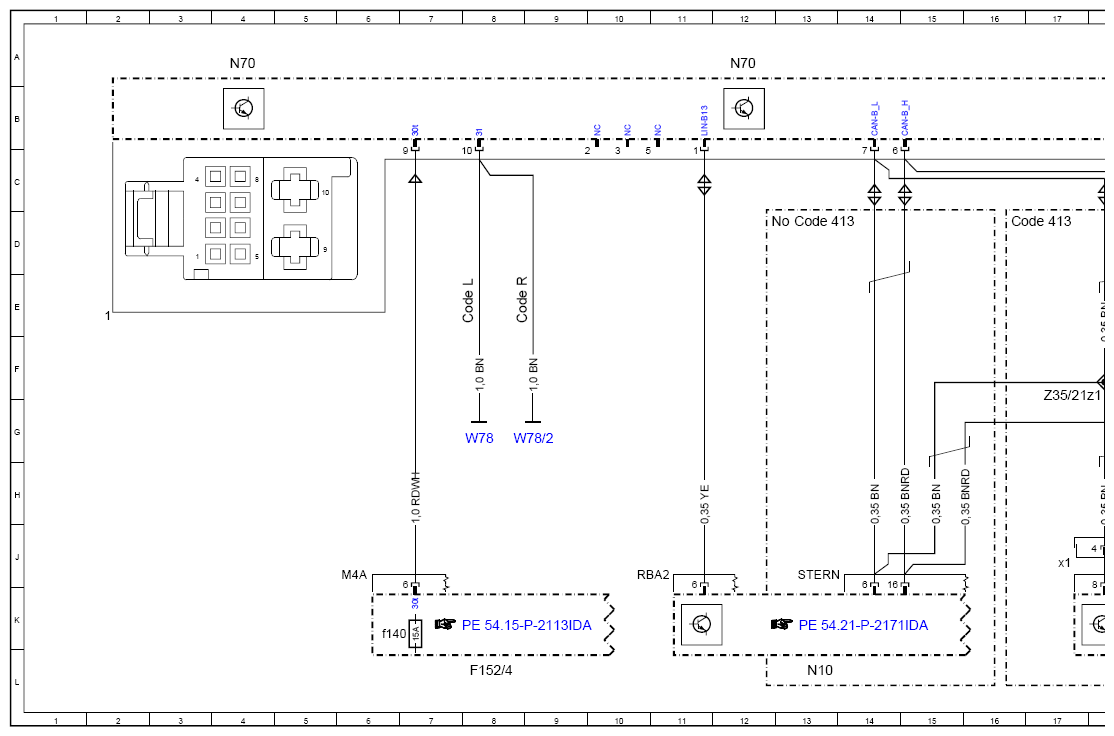

| F152/4 | Vehicle interior fuse and relay module | 8L |
| F152/4 | Vehicle interior fuse and relay module | 24L |
| F152/4f129 | Fuse 129 | 22K |
| F152/4f140 | Fuse 140 | 6K |

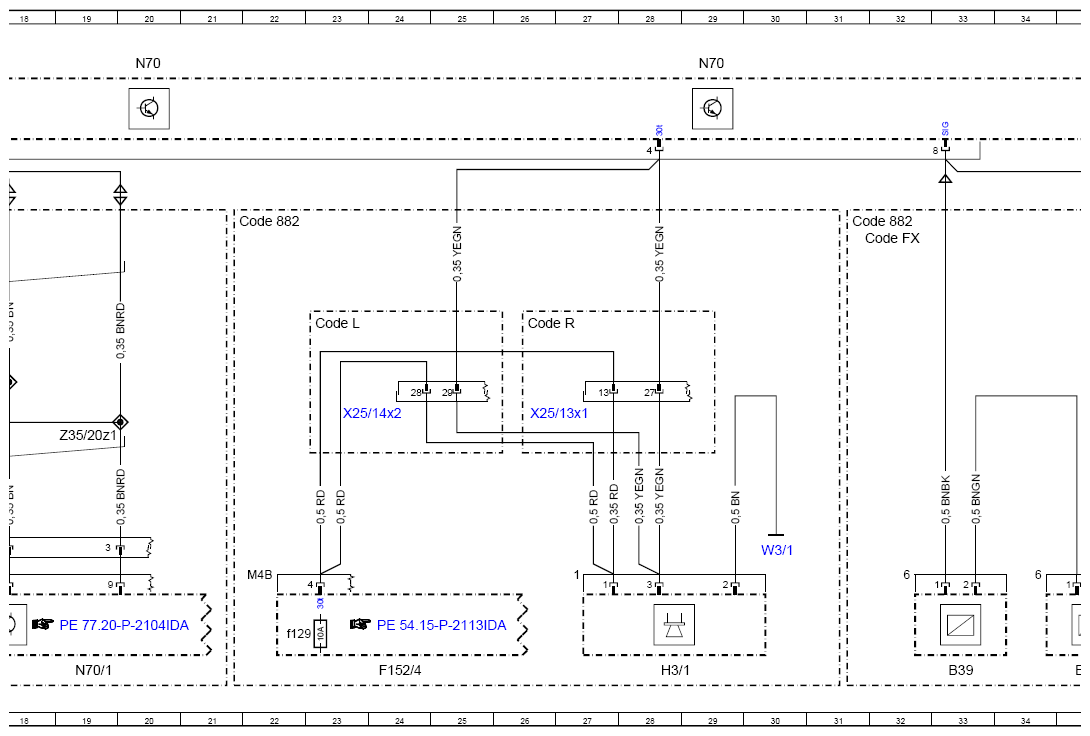

| H3/1 | Alarm siren | 28L |
| N10 | Central control module | 13L |

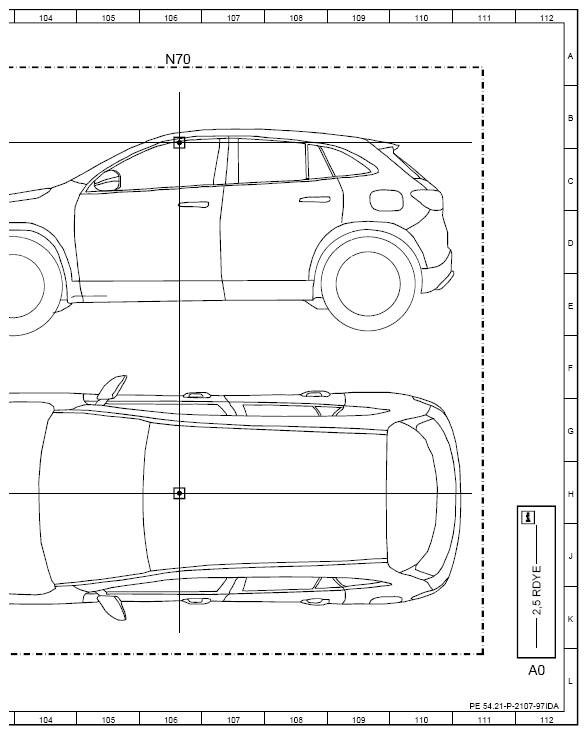

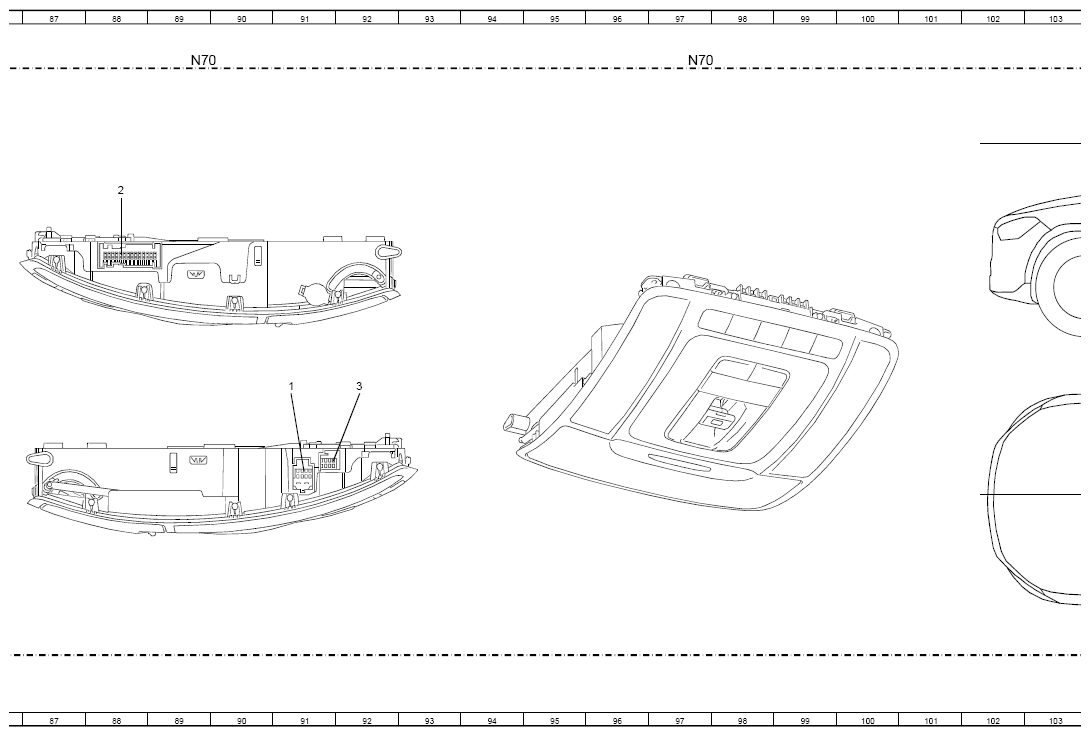

| N70 | Overhead control panel control unit | 4A |
| N70 | Overhead control panel control unit | 12A |
| N70 | Overhead control panel control unit | 20A |
| N70 | Overhead control panel control unit | 29A |
| N70 | Overhead control panel control unit | 97A |
| N70 | Overhead control panel control unit | 106A |
| N70 | Overhead control panel control unit | 89A |
| N70 | Overhead control panel control unit | 36A |
| N70 | Overhead control panel control unit | 45A |
| N70 | Overhead control panel control unit | 52A |
| N70 | Overhead control panel control unit | 60A |
| N70 | Overhead control panel control unit | 68A |
| N70 | Overhead control panel control unit | 76A |
| N70 | Overhead control panel control unit | 84A |
| N70/1 | Panoramic sliding roof control unit | 19L |
| N70/1x1 | Panoramic sliding sunroof control unit electrical connector | 17J |
| S101 | Left front mirror lamp switch | 69L |
| S102 | Right front mirror lamp switch | 63L |
| W3/1 | Ground point (right front wheel well) | 30J |
| W78 | Roof ground point 1 | 8G |
| W78/2 | Roof ground point 2 | 8G |
| W8/5 | Right tailgate ground point | 39J |
| X25/13x1 | Left engine compartment/vehicle interior electrical connector | 26G |
| X25/14x2 | Right engine compartment/vehicle interior electrical connector | 23G |
| Z133/1z1 | Ground connection connector sleeve | 62E |
| Z133/4z1 | Ground connection connector sleeve | 50E |
| Z134/1z1 | Voltage supply connector sleeve | 73G |
| Z185/2z1 | Voltage supply connector sleeve | 51G |
| Z35/20z1 | Interior CAN (CAN B) high end sleeve 1 | 19G |
| Z35/21z1 | Interior CAN (CAN B) low end sleeve 1 | 17G |
| Z81/15z1 | Circuit 58d connector sleeve | 45F |
