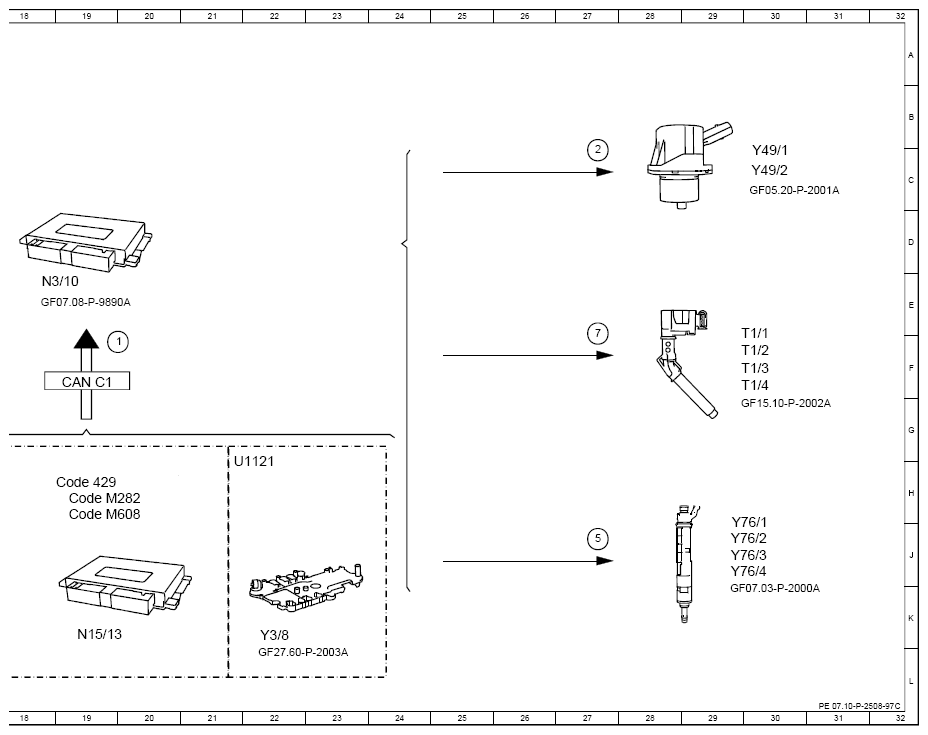

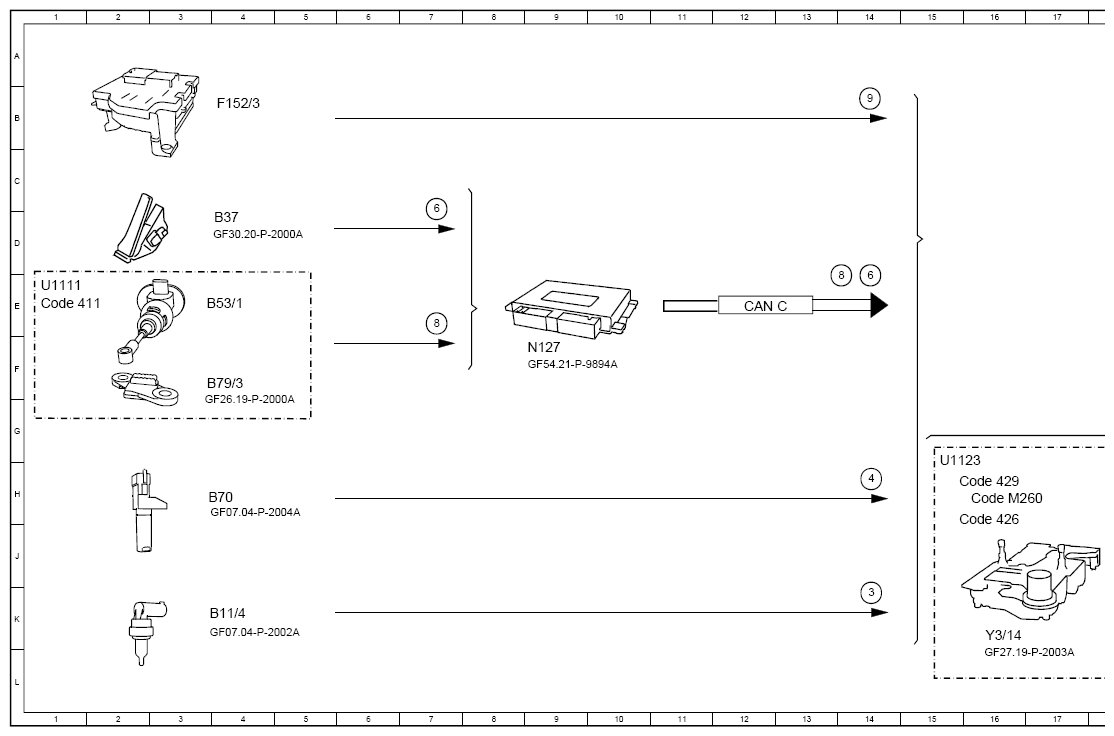

Function Schematic For Overrun Mode Fuel Shutoff - PE07.10-P-2508-97C
Engine 260, 282, 608 in model 118, 177, 247
Engine 264 in model 167
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Gear range, status | 19F |
| 2 | Camshaft solenoids, actuation | 27B |
| 3 | Coolant temperature sensor, signal | 14K |
| 4 | Engine speed, signal | 14H |
| 5 | Fuel injectors, actuation | 27H |
| 6 | Accelerator pedal sensor, signal | 14E |
| 6 | Accelerator pedal sensor, signal | 7D |
| 7 | Ignition coils, actuation | 27E |
| 8 | Clutch pedal switch, status | 7E |
| 8 | Clutch pedal switch, status | 14E |
| 9 | Circuit 87, status | 14B |
| B1/4 | Coolant temperature sensor | 4K |
| B37 | Accelerator pedal sensor | 4D |
| B5/1 | Clutch travel sensor with start enable switch | 4E |
| B70 | Crankshaft Hall sensor | 4H |
| B7/3 | Manual transmission main shifter shaft position sensor | 4F |
| CAN C | Engine CAN | 12E |
| CAN C1 | Drive train CAN | 19F |
| Code 411 | 6-SPEED MANUAL TRANSMISSION | 1E |
| Code 426 | 8G-DCT | 15H |
| Code 429 | 7G-DCT | 15H |
| Code 429 | 7G-DCT | 19H |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 16H |
| Code M282 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M282 | 19H |
| Code M608 | 4-CYLINDER INLINE DIESEL ENGINE OM608 | 19H |
| F15/3 | Engine compartment fuse and relay module | 4B |
| N127 | Drivetrain control unit | 9F |
| N1/13 | Double clutch transmission control unit | 19K |
| N/10 | ME-SFI [ME] control unit | 18E |
| T/1 | Cylinder 1 ignition coil | 29F |
| T/2 | Cylinder 2 ignition coil | 29F |
| T/3 | Cylinder 3 ignition coil | 29F |
| T/4 | Cylinder 4 ignition coil | 29F |
| U1111 | Valid for model 177 | 1E |
| U1121 | Valid for model 167 | 21H |
| U1123 | Valid for model 118, 177, 247 | 15H |
| Y/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 16K |
| Y/8 | Fully integrated transmission control controller unit | 22K |
| Y4/1 | Intake camshaft solenoid | 30C |
| Y49/2 | Exhaust camshaft solenoid | 30C |
| Y7/1 | Cylinder 1 fuel injector | 29J |
| Y7/2 | Cylinder 2 fuel injector | 29J |
| Y7/3 | Cylinder 3 fuel injector | 29J |
| Y7/4 | Cylinder 4 fuel injector | 29J |
