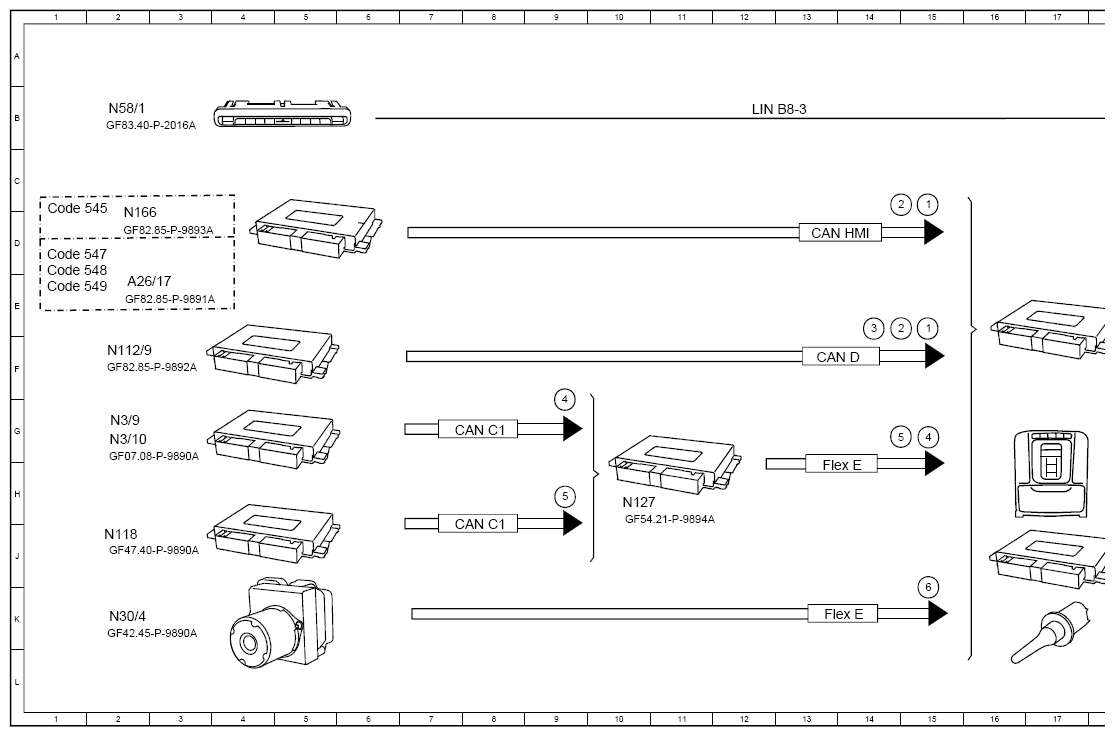

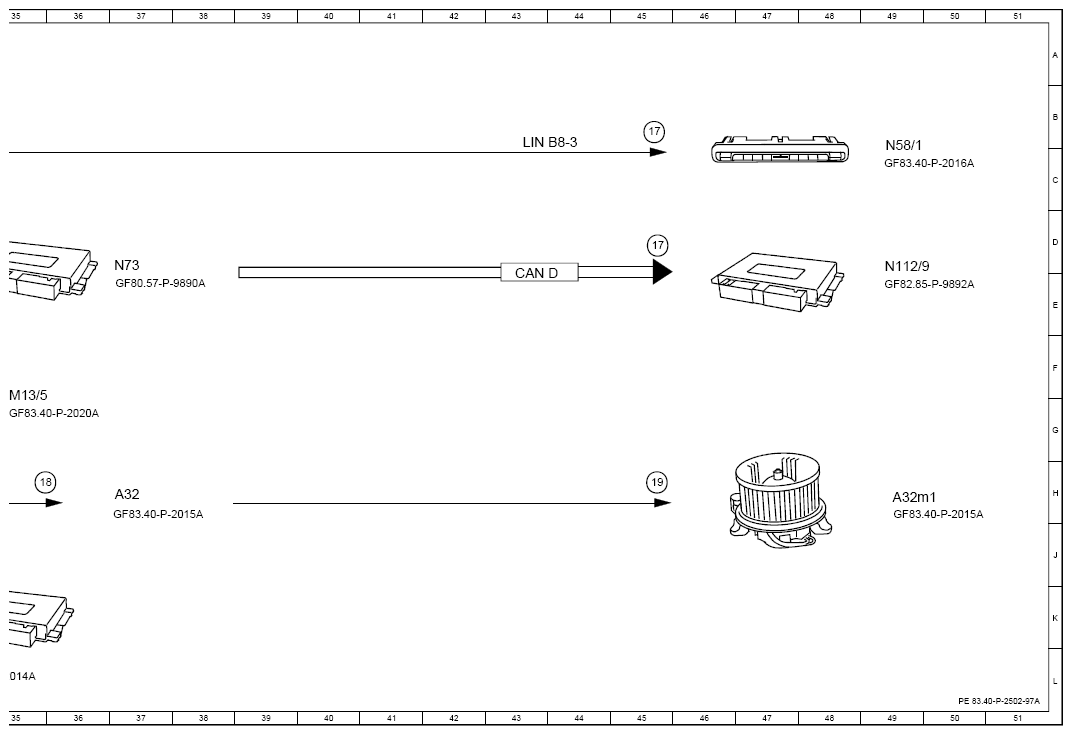

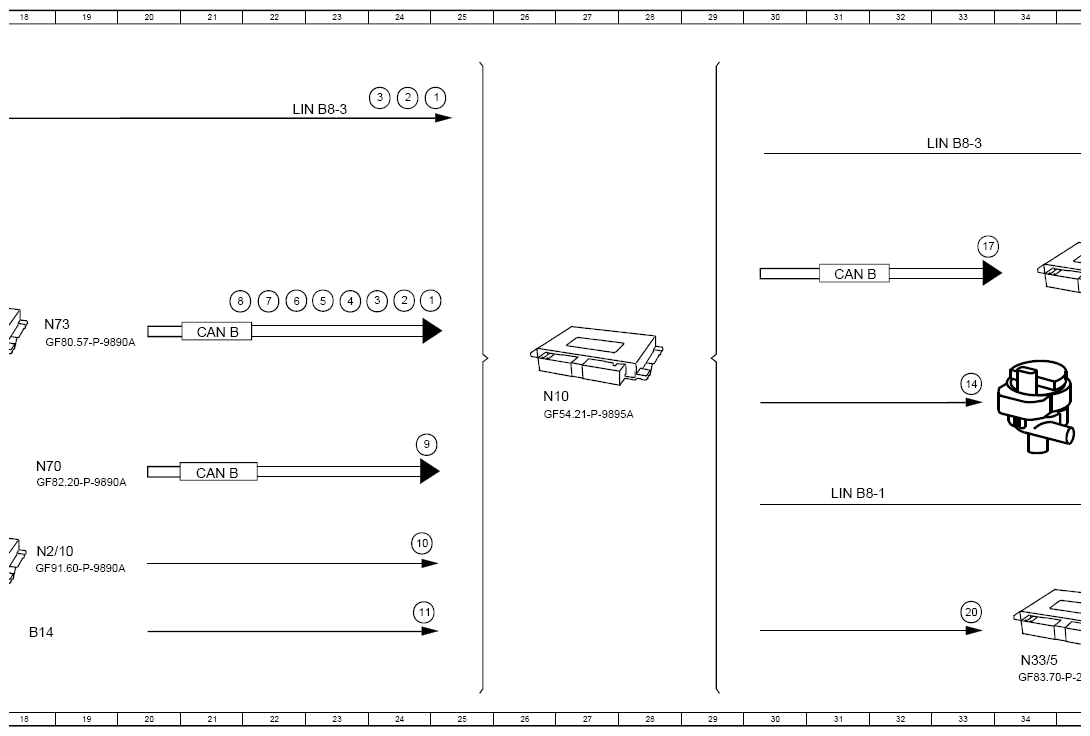

Function Schematic For Pre-Entry Climate Control - PE83.40-P-2502-97A
Model 177, 247 with code ME08 (Hybrid drive 75-84 kW VARIANT (INCLUDING PLUGIN))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Departure time, signal | 15C |
| 1 | Departure time, signal | 15E |
| 1 | Departure time, signal | 25B |
| 1 | Departure time, signal | 25E |
| 10 | Crash, signal | 24J |
| 11 | Outside temperature sensor, signal | 24K |
| 14 | Coolant circulation pump, actuation | 33F |
| 17 | Pre-air conditioning, status | 45B |
| 17 | Pre-air conditioning, status | 33D |
| 17 | Pre-air conditioning, status | 45D |
| 18 | Blower motor, request | 36H |
| 19 | Blower motor, actuation | 45H |
| 2 | Pre-air conditioning, request | 24B |
| 2 | Pre-air conditioning, request | 24E |
| 2 | Pre-air conditioning, request | 14C |
| 2 | Pre-air conditioning, request | 14F |
| 20 | High-voltage PTC heater, actuation | 33K |
| 3 | Consumer shutoff, request | 14E |
| 3 | Consumer shutoff, request | 24E |
| 3 | Consumer shutoff, request | 24A |
| 4 | Coolant temperature, signal | 23E |
| 4 | Coolant temperature, signal | 15G |
| 4 | Coolant temperature, signal | 9G |
| 5 | Fuel fill level, signal | 23E |
| 5 | Fuel fill level, signal | 14G |
| 5 | Fuel fill level, signal | 9H |
| 6 | Vehicle speed, signal | 15K |
| 6 | Vehicle speed, signal | 22E |
| 7 | Circuit 15, status | 22E |
| 8 | Battery voltage, signal | 21E |
| 9 | Interior temperature, signal | 24G |
| A26/17 | Head unit | 2E |
| A32 | AC housing | 37H |
| A32m1 | Electronic blower motor | 49H |
| B14 | Outside temperature sensor | 18K |
| CAN B | Interior CAN | 21E |
| CAN B | Interior CAN | 21H |
| CAN B | Interior CAN | 31E |
| CAN C1 | Drive train CAN | 8G |
| CAN C1 | Drive train CAN | 8J |
| CAN D | Diagnostic CAN | 13F |
| CAN D | Diagnostic CAN | 43E |
| CAN HMI | User interface CAN | 13D |
| Code 545 | Connect 5 (NTG6) | 1D |
| Code 547 | Connect 20 Entry (NTG6) | 1D |
| Code 548 | Connect 20 MID (NTG6) | 1E |
| Code 549 | Connect 20 HIGH (NTG6) | 1E |
| Flex E | Chassis FlexRay | 13H |
| Flex E | Chassis FlexRay | 13K |
| LIN B8-1 | Front air conditioning control LIN | 31H |
| LIN B8-3 | AC operation LIN | 23B |
| LIN B8-3 | AC operation LIN | 33B |
| LIN B8-3 | AC operation LIN | 12B |
| LIN B8-3 | AC operation LIN | 43B |
| M13/5 | Coolant circulation pump | 35G |
| N10 | Central control module | 26G |
| N112/9 | HERMES control unit | 2F |
| N112/9 | HERMES control unit | 49D |
| N118 | Fuel pump control unit | 2J |
| N127 | Drivetrain control unit | 10H |
| N166 | Head unit/instrument cluster control unit | 2D |
| N2/10 | Supplemental restraint system control unit | 18J |
| N3/10 | ME-SFI [ME] control unit | 2G |
| N3/9 | CDI control unit | 2G |
| N30/4 | Electronic Stability Program (ESP®) control unit | 2K |
| N33/5 | High-voltage PTC heater | 34L |
| N58/1 | Climate control operating unit | 49C |
| N58/1 | Climate control operating unit | 2B |
| N70 | Overhead control panel control unit | 18H |
| N73 | Electronic ignition switch control unit | 18E |
| N73 | Electronic ignition switch control unit | 37D |
