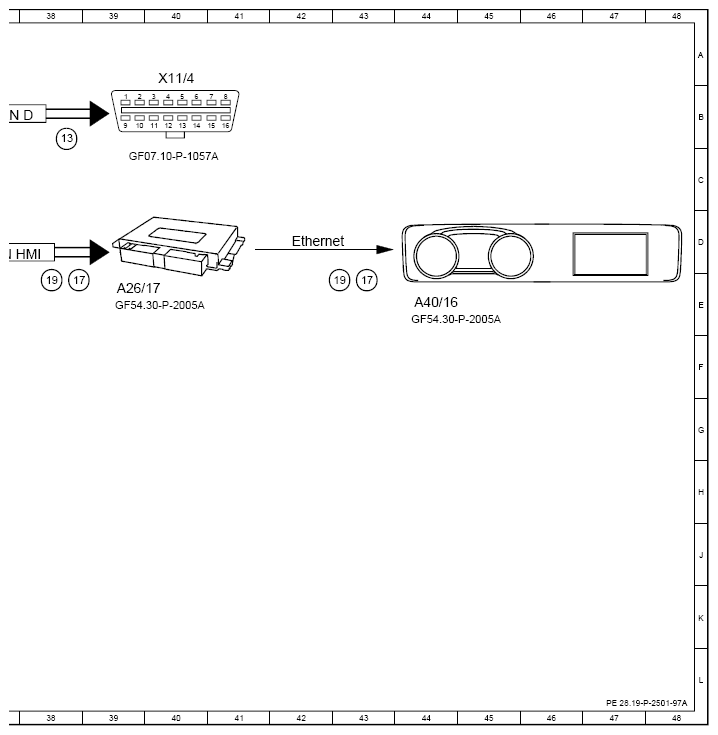

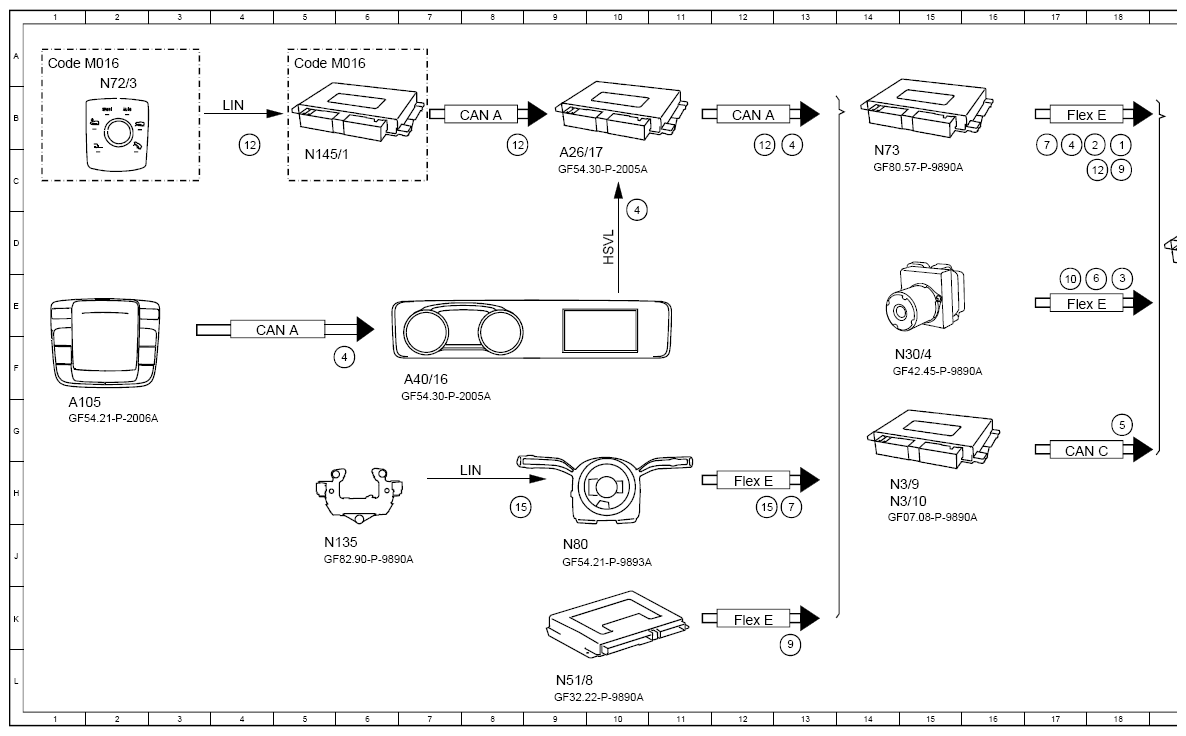

Function Schematic For Transfer Case Control - PE28.19-P-2501-97A
Model all with transmission 725.0/1
with code 430 (On & off-road package)
with code M005 (Vehicles with 4MATIC/all-wheel drive)
| Code: | Designation | Position |
|---|---|---|
| 1 | Circuit 15, status | 18C |
| 1 | Circuit 15, status | 23E |
| 10 | ESP® warning lamp, actuation | 17E |
| 10 | ESP® warning lamp, actuation | 22E |
| 12 | Off-Road package transmission mode controller, status | 4C |
| 12 | Off-Road package transmission mode controller, status | 8C |
| 12 | Off-Road package transmission mode controller, status | 12C |
| 12 | Off-Road package transmission mode controller, status | 18C |
| 12 | Off-Road package transmission mode controller, status | 22E |
| 13 | Transfer case diagnosis, communication | 30B |
| 13 | Transfer case diagnosis, communication | 33B |
| 15 | Multifunction steering wheel button group, signal | 12H |
| 15 | Multifunction steering wheel button group, signal | 8H |
| 17 | Instrument cluster, message | 27E |
| 17 | Instrument cluster, message | 33E |
| 17 | Instrument cluster, message | 38E |
| 17 | Instrument cluster, message | 43E |
| 19 | Instrument cluster, request | 27E |
| 19 | Instrument cluster, request | 32E |
| 19 | Instrument cluster, request | 38E |
| 19 | Instrument cluster, request | 43E |
| 2 | DAS [FBS] start enable, status | 18B |
| 2 | DAS [FBS] start enable, status | 22E |
| 3 | Wheel speed, signal | 18E |
| 3 | Wheel speed, signal | 22E |
| 4 | Gear range, status | 13C |
| 4 | Gear range, status | 10D |
| 4 | Gear range, status | 17C |
| 4 | Gear range, status | 6F |
| 4 | Gear range, status | 23E |
| 5 | Engine management, status | 18G |
| 6 | Service brake, status | 18E |
| 6 | Service brake, status | 22E |
| 7 | Steering wheel angle sensor, signal | 13H |
| 7 | Steering wheel angle sensor, signal | 17B |
| 7 | Steering wheel angle sensor, signal | 22E |
| 8 | Transfer case, status | 28E |
| 8 | Transfer case, status | 33G |
| 9 | Vehicle level, status | 13K |
| 9 | Vehicle level, status | 18C |
| 9 | Vehicle level, status | 23E |
| A105 | Touchpad/lower control panel | 1G |
| A26/17 | Head unit | 9C |
| A26/17 | Head unit | 39E |
| A40/16 | Head unit/instrument cluster display cluster | 44E |
| A40/16 | Head unit/instrument cluster display cluster | 7F |
| CAN A | Telematics CAN | 8B |
| CAN A | Telematics CAN | 12B |
| CAN A | Telematics CAN | 4E |
| CAN C | Engine CAN | 17G |
| CAN D | Diagnostic CAN | 32B |
| CAN D | Diagnostic CAN | 37B |
| CAN HMI | User interface CAN | 37D |
| Code M016 | Uprated high-performance engine | 1A |
| Code M016 | Uprated high-performance engine | 5A |
| Ethernet | Ethernet | 42D |
| Flex E | Chassis FlexRay | 22D |
| Flex E | Chassis FlexRay | 26D |
| Flex E | Chassis FlexRay | 32D |
| Flex E | Chassis FlexRay | 12H |
| Flex E | Chassis FlexRay | 12K |
| Flex E | Chassis FlexRay | 17B |
| Flex E | Chassis FlexRay | 32G |
| Flex E | Chassis FlexRay | 17E |
| HSVL | High-speed video link | 10D |
| LIN | Local Interconnect Network | 4B |
| LIN | Local Interconnect Network | 8H |
| N127 | Drivetrain control unit | 19E |
| N127 | Drivetrain control unit | 29E |
| N135 | Steering wheel electronics | 5J |
| N145/1 | Drive unit control unit | 5C |
| N15/7 | Transfer case control unit | 24E |
| N3/10 | ME-SFI [ME] control unit | 15H |
| N3/9 | CDI control unit | 14H |
| N30/4 | Electronic Stability Program (ESP®) control unit | 15F |
| N30/4 | Electronic Stability Program (ESP®) control unit | 34H |
| N51/8 | Active suspension and damping system control unit | 9L |
| N72/3 | Off-Road operating panel control unit | 2B |
| N73 | Electronic ignition switch control unit | 14C |
| N73 | Electronic ignition switch control unit | 34E |
| N80 | Steering column module control unit | 9J |
| X11/4 | Diagnostic connector | 29A |
| X11/4 | Diagnostic connector | 40A |
