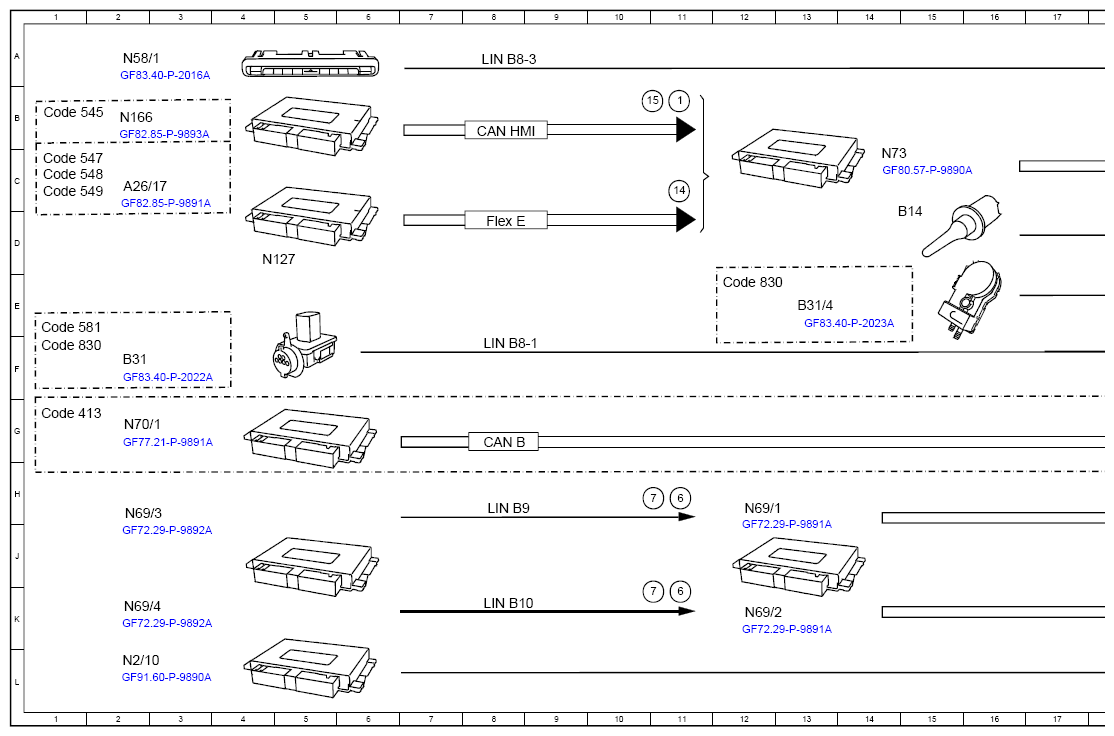

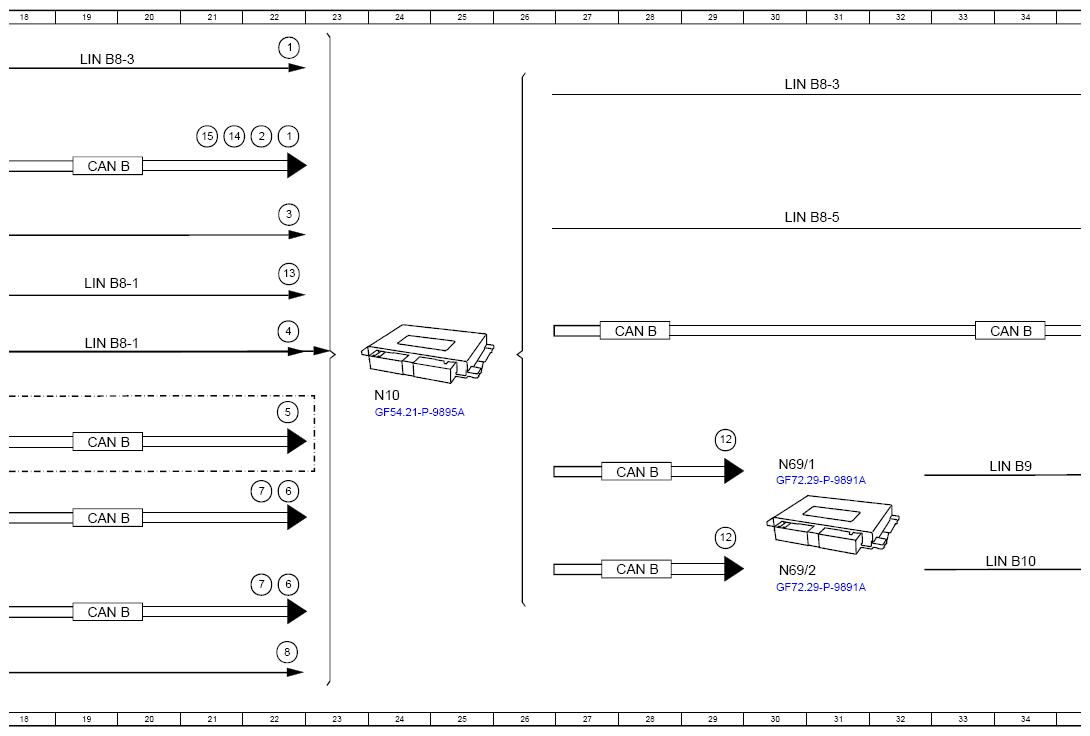

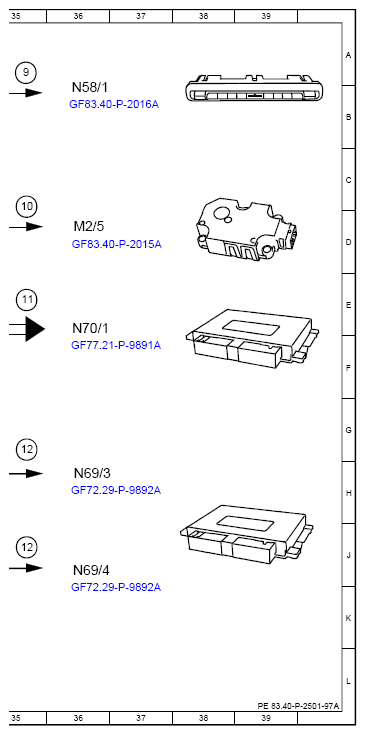

Function Schematic For Regulating Air-Recirculation Mode - PE83.40-P-2501-97A
Model 118, 177, 243, 247
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 22B |
| 1 | Operation, signal | 11B |
| 1 | Operation, signal | 22A |
| 10 | Actuator motors, actuation | 35D |
| 11 | Open/close sliding roof, request | 35E |
| 12 | Power window motor, request | 29J |
| 12 | Power window motor, request | 29G |
| 12 | Power window motor, request | 35G |
| 12 | Power window motor, request | 35J |
| 13 | Fine particle sensor, signal | 22E |
| 15 | Operation, signal | 10B |
| 2 | Circuit 15, status | 22B |
| 3 | Outside temperature, signal | 22D |
| 4 | Air quality sensor, signal | 22E |
| 5 | Sliding roof position, signal | 22G |
| 6 | Door rotary tumbler switch, status | 22J |
| 6 | Door rotary tumbler switch, status | 22H |
| 6 | Door rotary tumbler switch, status | 11H |
| 6 | Door rotary tumbler switch, status | 11K |
| 7 | Window lifter control, signal | 11H |
| 7 | Window lifter control, signal | 11K |
| 7 | Window lifter control, signal | 22H |
| 7 | Window lifter control, signal | 22K |
| 8 | Crash, signal | 22L |
| 9 | Air conditioning, status | 35A |
| A26/17 | Head unit | 2C |
| B14 | Outside temperature sensor | 15D |
| B31 | Air quality sensor | 2F |
| B31/4 | Fine particle sensor | 13E |
| CAN B | Interior CAN | 19C |
| CAN B | Interior CAN | 19H |
| CAN B | Interior CAN | 19K |
| CAN B | Interior CAN | 34E |
| CAN B | Interior CAN | 28J |
| CAN B | Interior CAN | 28H |
| CAN B | Interior CAN | 28E |
| CAN B | Interior CAN | 19G |
| CAN B | Interior CAN | 8G |
| CAN HMI | User interface CAN | 8B |
| Code 413 | Panoramic sliding sunroof | 1G |
| Code 545 | Connect 5 (NTG6) | 1B |
| Code 547 | Connect 20 Entry (NTG6) | 1C |
| Code 548 | Connect 20 MID (NTG6) | 1C |
| Code 549 | Connect 20 HIGH (NTG6) | 1C |
| Code 581 | Automatic air conditioning | 1E |
| Code 830 | China version | 12E |
| Code 830 | China version | 1F |
| Flex E | Chassis FlexRay | 8D |
| LIN B10 | Right rear door LIN | 8K |
| LIN B10 | Right rear door LIN | 34J |
| LIN B8-1 | Front air conditioning control LIN | 8F |
| LIN B8-1 | Front air conditioning control LIN | 19F |
| LIN B8-1 | Front air conditioning control LIN | 19E |
| LIN B8-3 | AC operation LIN | 19A |
| LIN B8-3 | AC operation LIN | 30B |
| LIN B8-3 | AC operation LIN | 8A |
| LIN B8-5 | A/C actuator motors LIN | 30D |
| LIN B9 | Left rear door LIN | 8H |
| LIN B9 | Left rear door LIN | 34H |
| M2/5 | Fresh air/air recirculation flap actuator motor | 36D |
| N10 | Central control module | 24F |
| N127 | Drivetrain control unit | 4D |
| N166 | Head unit/instrument cluster control unit | 2B |
| N2/10 | Supplemental restraint system control unit | 2L |
| N58/1 | Air conditioning control panel | 36B |
| N58/1 | Air conditioning control panel | 2A |
| N69/1 | Driver door control unit | 12H |
| N69/1 | Driver door control unit | 30H |
| N69/2 | Front passenger door control unit | 12K |
| N69/2 | Front passenger door control unit | 30J |
| N69/3 | Left rear door control unit | 2H |
| N69/3 | Left rear door control unit | 36H |
| N69/4 | Right rear door control unit | 2K |
| N69/4 | Right rear door control unit | 36J |
| N70/1 | Panoramic sliding roof control unit | 36E |
| N70/1 | Panoramic sliding roof control unit | 2G |
| N73 | Electronic ignition switch control unit | 14C |
