Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97FCF

Engine 274 in model 253

as of model year 2020

N3/10, engine connector

Code: Designation: Position:
A0 Use of wiring diagrams 137L
A101 Fuel tank diagnostic module 63L
A16/1 Knock sensor 1 86L
A16/2 Knock sensor 2 87L
B11/4 Coolant temperature sensor 69L
B163/4 Temperature sensor upstream of gasoline particulate filter 65L
B17/7 Charge air temperature sensor upstream of throttle valve 71L
B17/9 Charge air temperature sensor downstream of throttle valve 77L
B28/11 Pressure sensor downstream of air filter 72L
B28/6 Pressure sensor upstream of throttle valve 68L
B28/7 Pressure sensor downstream of throttle valve 101L
B4/25 Fuel pressure and temperature sensor 99L
B4/4 Purging pressure sensor 75L
B6/15 Intake camshaft Hall sensor 57L
B6/16 Exhaust camshaft Hall sensor 55L
B70 Crankshaft Hall sensor 103L
Code 460 Canada version 51G
Code 460 Canada version 61E
Code 460 Canada version 74G
Code 460 Canada version 95E
Code 494 USA version 51H
Code 494 USA version 61F
Code 494 USA version 74H
Code 494 USA version 95F
Code 598 Gasoline particulate filter (0PF) with sensor system 63E
Code 830 Additional parts for China vehicles 61F
Code 835 Additional parts for South Korea vehicles 61F
Code 835 Additional parts for South Korea vehicles 74H
Code 835 Additional parts for South Korea vehicles 95F
Code 945 China Stage 6 exhaust treatment 31E
Code 945 China Stage 6 exhaust treatment 33E
Code 945 China Stage 6 exhaust treatment 74H
Code L LEFT-HAND DRIVE 10H
Code L LEFT-HAND DRIVE 27E
Code M014 Uprated engine 58E
Code R RIGHT-HAND DRIVE 10H
Code R RIGHT-HAND DRIVE 27F
G2 Alternator 93L
G3/1 Oxygen sensor downstream of catalytic converter 50L
G3/1x1 Electrical connector for oxygen sensor downstream of catalytic converter 49J
G3/2 Oxygen sensor upstream of catalytic converter 47L
G3/2x1 Electrical connector for oxygen sensor upstream of catalytic converter 46J
K40/8 Engine fuse and relay module 10L
K40/8 Engine fuse and relay module 26L
K40/8f101 Fuse 101 24L
K40/8f102 Fuse 102 9L
K40/8f104 Fuse 104 8L
K40/8f107 Fuse 107 25L
LIN C1 Drive train LIN 93K
M16/6 Throttle valve actuator 89L
M75/11 Electric coolant pump 31L
N3/10 ME-SFI [ME] control unit 4A
N3/10 ME-SFI [ME] control unit 12A
N3/10 ME-SFI [ME] control unit 20A
N3/10 ME-SFI [ME] control unit 28A
N3/10 ME-SFI [ME] control unit 36A
N3/10 ME-SFI [ME] control unit 44A
N3/10 ME-SFI [ME] control unit 52A
N3/10 ME-SFI [ME] control unit 60A
N3/10 ME-SFI [ME] control unit 68A
N3/10 ME-SFI [ME] control unit 76A
N3/10 ME-SFI [ME] control unit 84A
N3/10 ME-SFI [ME] control unit 92A
N3/10 ME-SFI [ME] control unit 100A
N3/10 ME-SFI [ME] control unit 108A
N3/10 ME-SFI [ME] control unit 118A
N3/10 ME-SFI [ME] control unit 125A
R39/2 Full-load operation vent line heater element 38L
R48 Coolant thermostat heating element 39L
S43 Oil level check switch 22L
S43x1 Oil level check switch electrical connector 22J
S88/5 PZEV vent line contact switch 96L
T1/1 Cylinder 1 ignition coil 13L
T1/2 Cylinder 2 ignition coil 16L
T1/3 Cylinder 3 ignition coil 18L
T1/4 Cylinder 4 ignition coil 20L
W16/5 Left major assembly compartment electronics ground point 11H
W16/7 Right major assembly compartment electronics ground point 11H
W46/1 Electric water pump ground point 30H
W51 Engine ground point 18D
X244/13 Left vehicle-end busbar stud 3 28F
X244/14 Right vehicle-end busbar stud 3 28F
X244/15 Left engine-end busbar stud 3 28H
X244/16 Right engine-end busbar stud 3 28H
X25/7 Engine compartment/frame floor assembly electrical connector 7H
X25/7 Engine compartment/frame floor assembly electrical connector 23H
X26 Interior and engine wiring harness electrical connector 35H
X26 Interior and engine wiring harness electrical connector 62H
X26 Interior and engine wiring harness electrical connector 7E
X26 Interior and engine wiring harness electrical connector 46E
Y101 Divert air switchover valve 42L
Y130 Engine oil pump valve 41L
Y133 Coolant pump switchover valve 60L
Y16/2 Heating system shutoff valve 53L
Y49/1 Intake camshaft solenoid 5L
Y49/2 Exhaust camshaft solenoid 6L
Y58/2 Partial load operation crankcase ventilation valve 45L
Y76/1 Cylinder 1 fuel injector 79L
Y76/2 Cylinder 2 fuel injector 80L
Y76/3 Cylinder 3 fuel injector 81L
Y76/4 Cylinder 4 fuel injector 83L
Y77/1 Boost pressure control pressure transducer 43L
Y94 Quantity control valve 84L
Z2z1 Circuit 87M connector sleeve 46G
Z3z1 Circuit 87M connector sleeve 6G
Z4z1 Circuit 87M connector sleeve 15G
Z5z1 Connector sleeve in wiring harness 67E
Z6/1z1 Ground line connector sleeve 13G
Z6/26z1 Sensor voltage supply connector sleeve 103E
Z6/2z1 Ground line connector sleeve 18E
Z6/3z1 Ground line connector sleeve 100G
Z6/4z1 Ground line connector sleeve 75E
Z6/4z2 Ground line connector sleeve 70G
Z68/20z1 Vehicle interior LIN bus connector sleeve 35L
Z7/48z1 Circuit 87/2 connector sleeve 23E
Z7z1 Ground line connector sleeve 56G

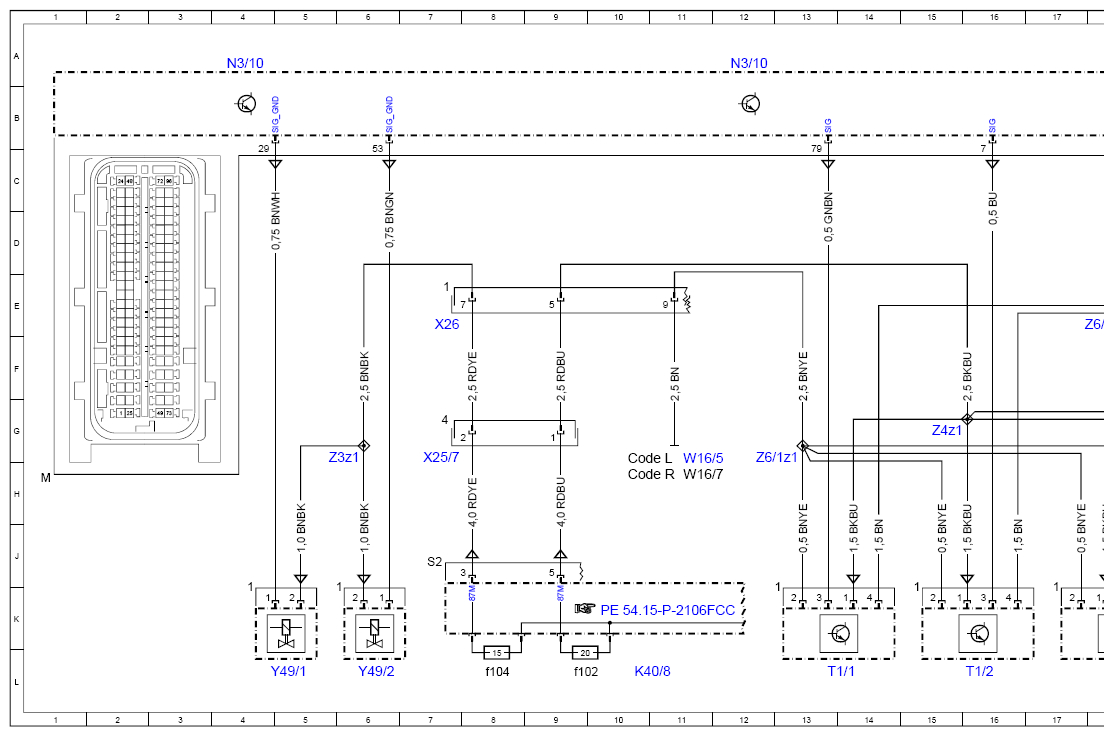

G14474590Courtesy of MERCEDES-BENZ USA

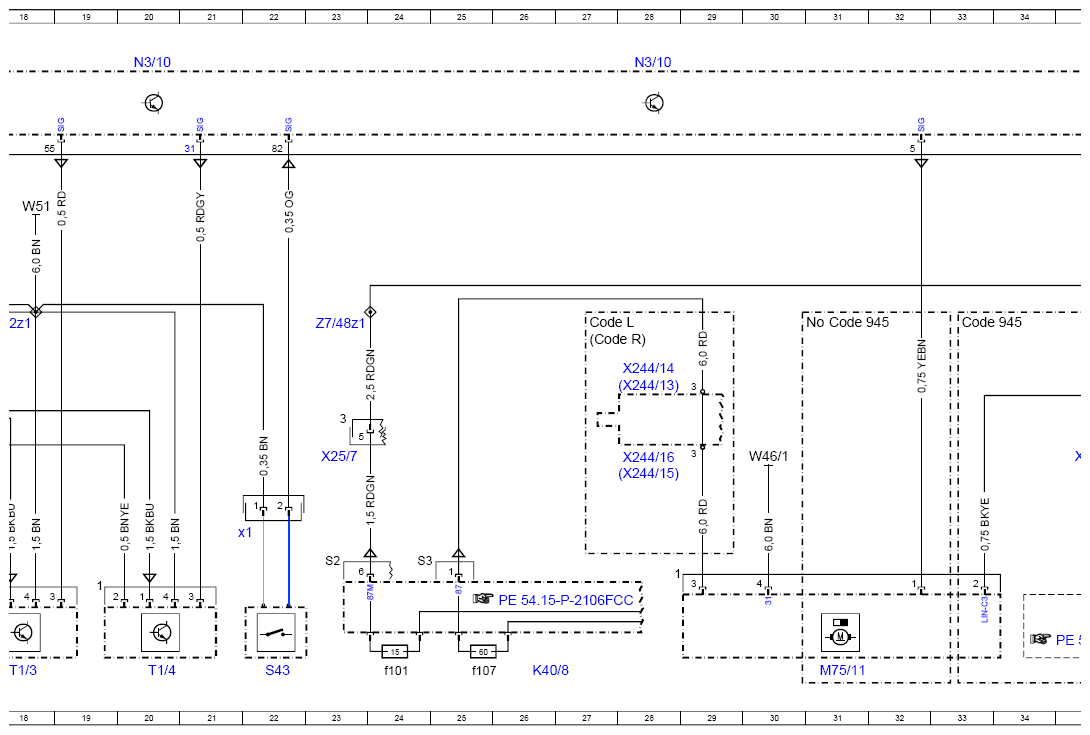

G14474591Courtesy of MERCEDES-BENZ USA

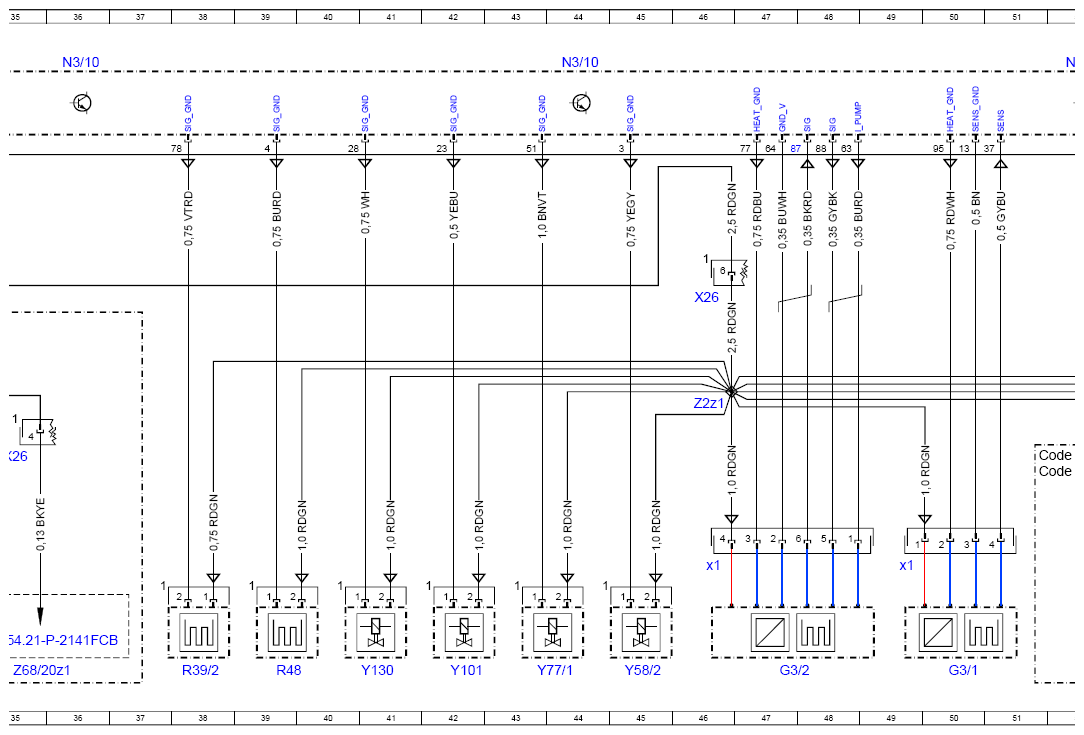

G14474592Courtesy of MERCEDES-BENZ USA

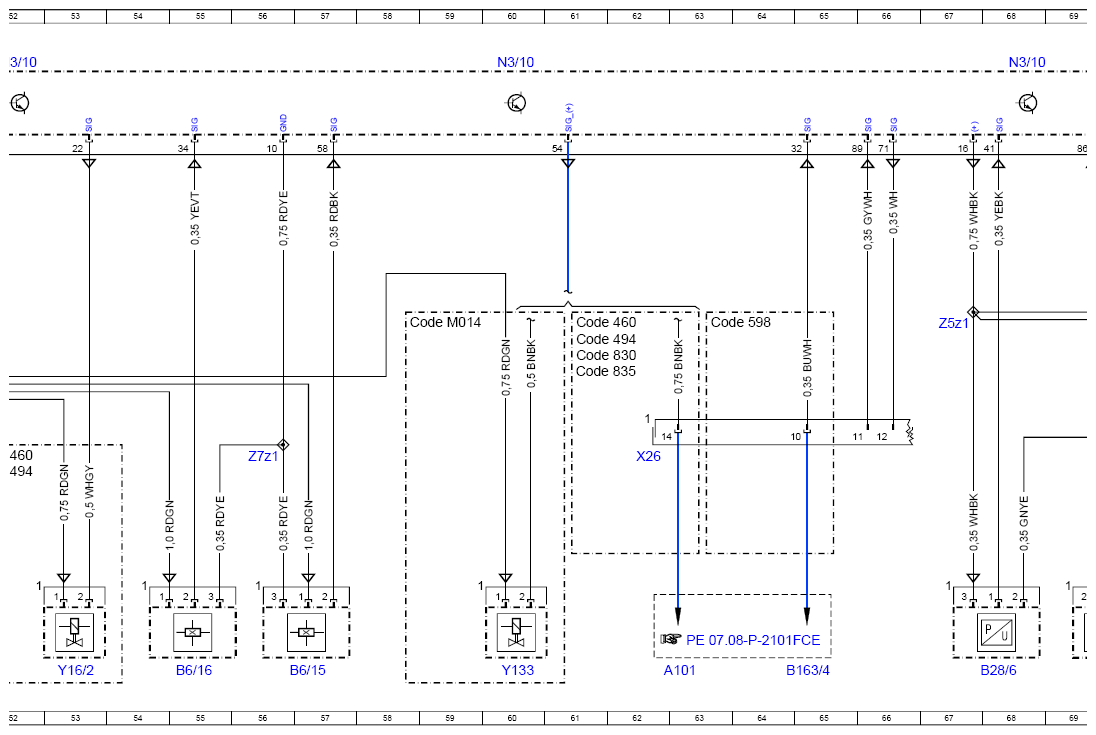

G14474593Courtesy of MERCEDES-BENZ USA

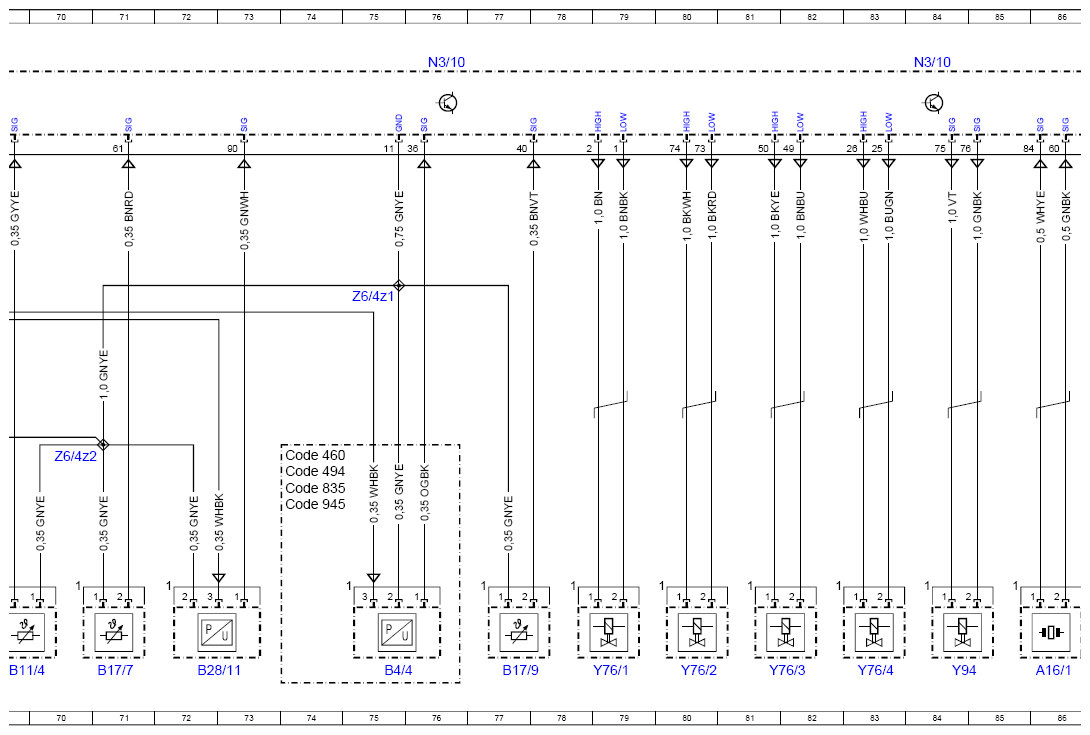

G14474594Courtesy of MERCEDES-BENZ USA

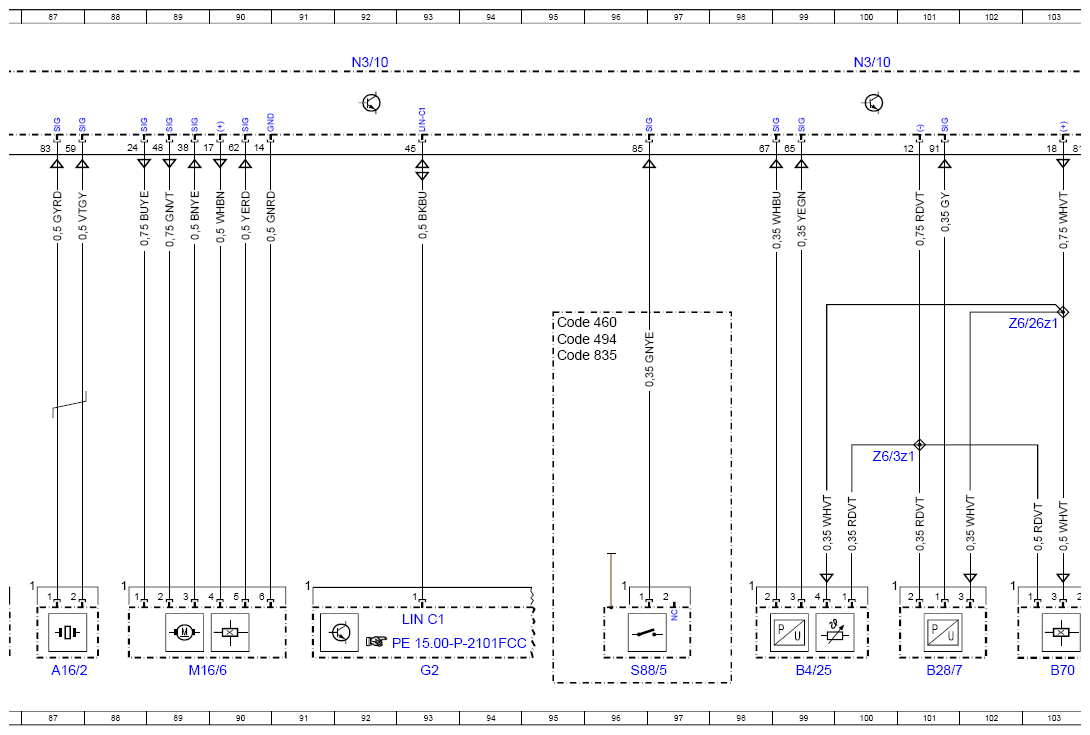

G14474595Courtesy of MERCEDES-BENZ USA

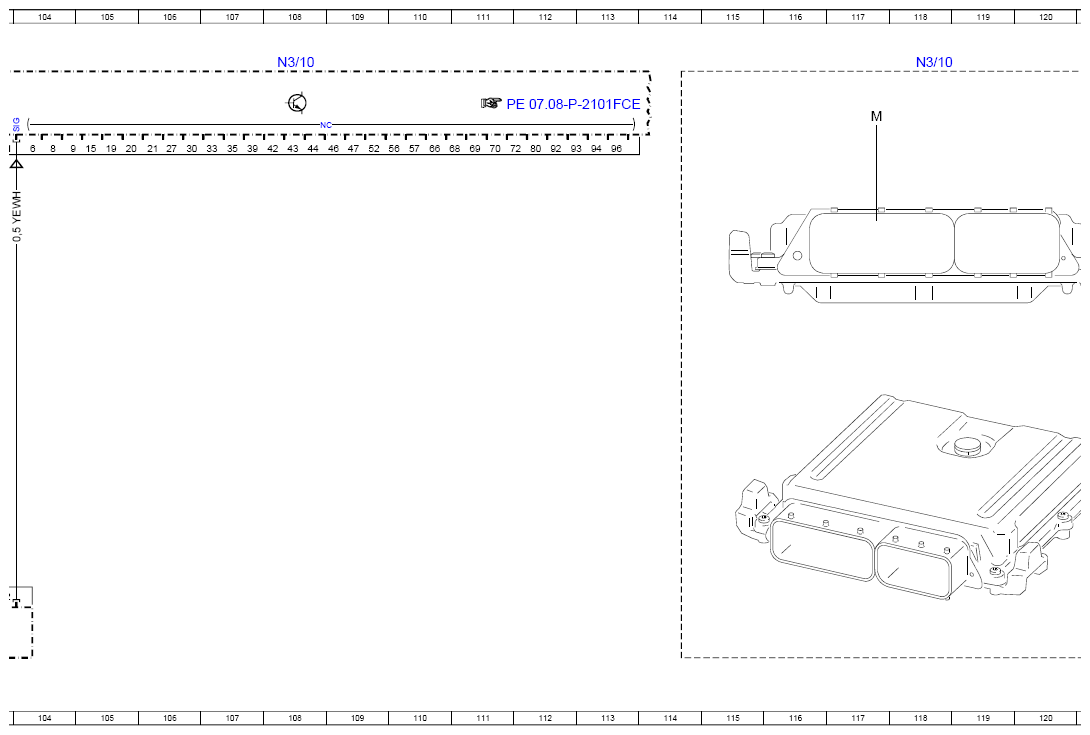

G14474596Courtesy of MERCEDES-BENZ USA

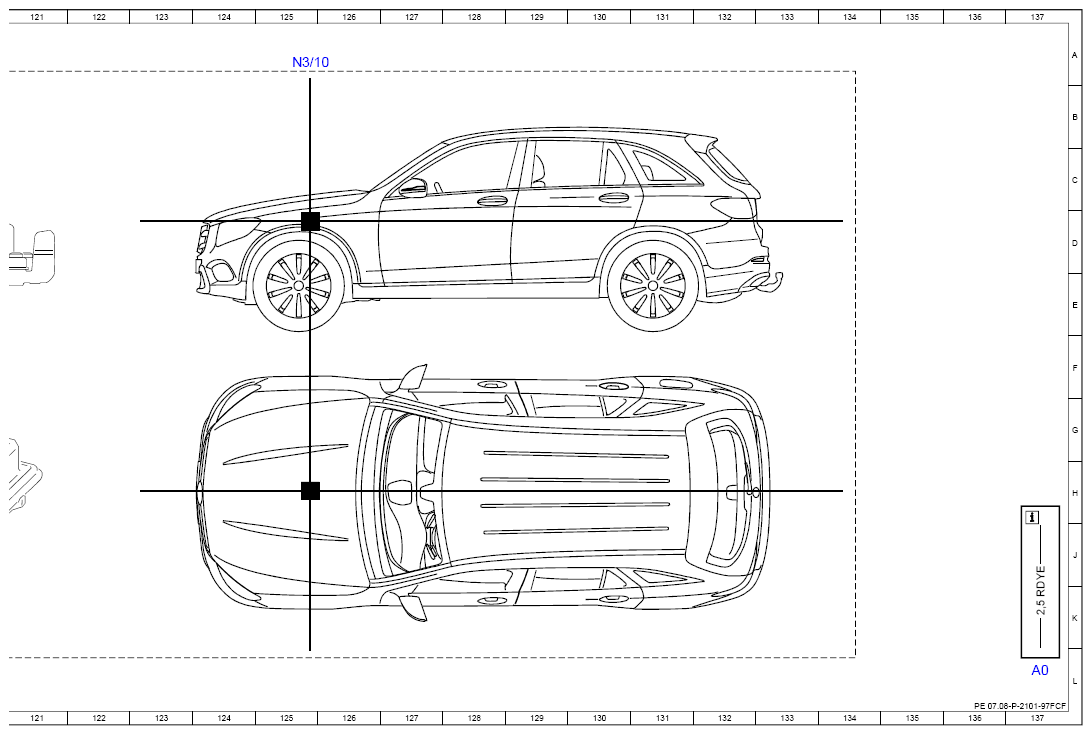

G14474597Courtesy of MERCEDES-BENZ USA
