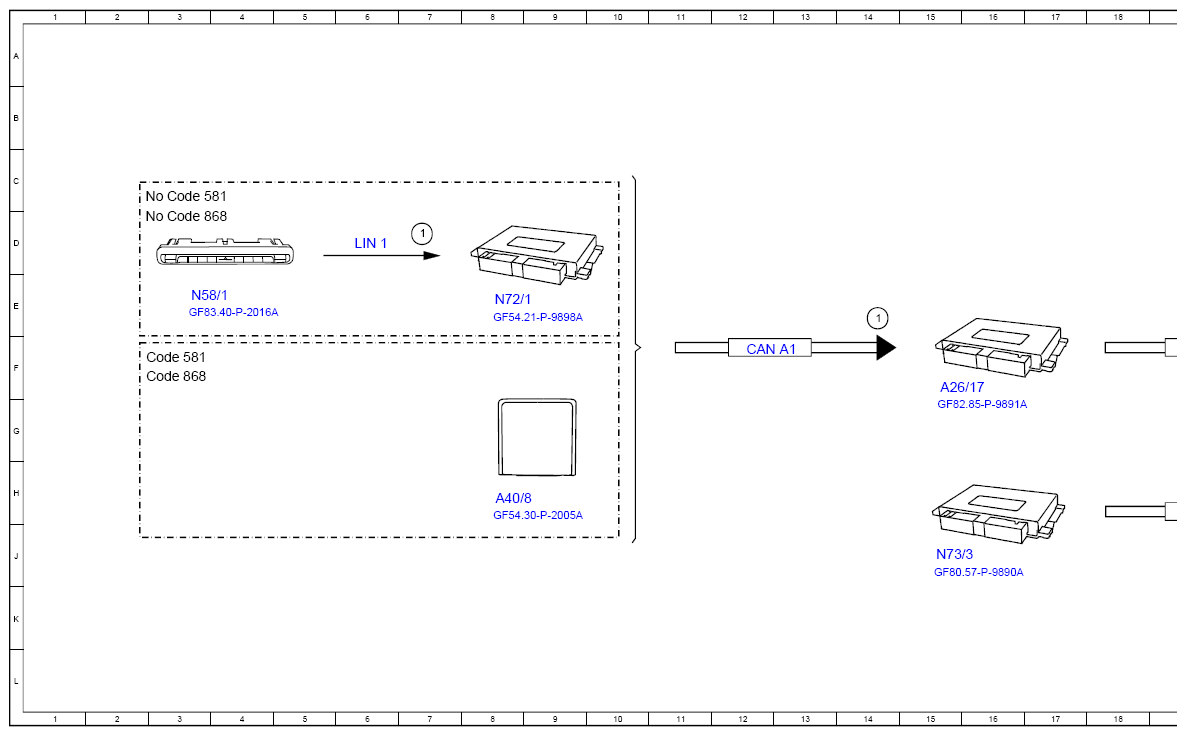

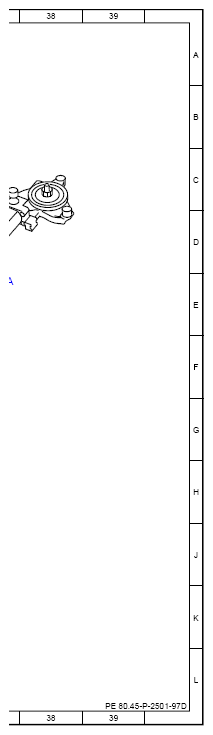

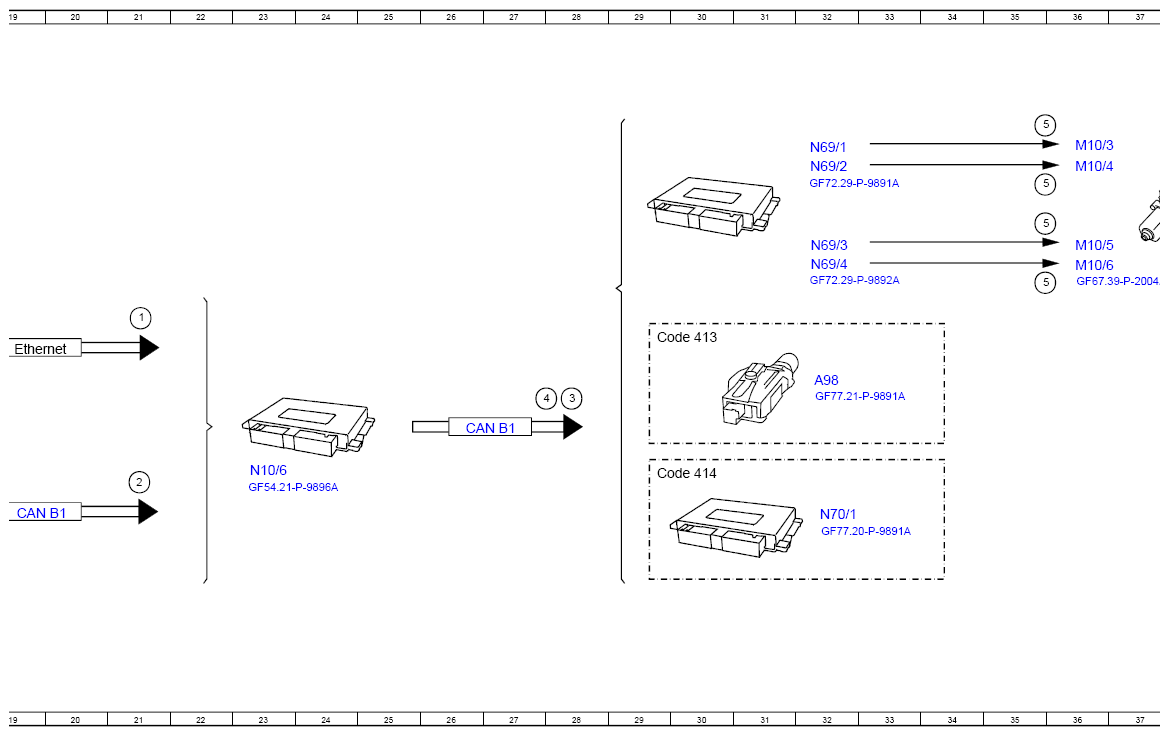

(Trigger Convenience Feature Via Air-Recirculation Mode, Function Schematic - PE80.45-P-2501-97D)
Model 206, 214, 236, 254 except code 494 (US version)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Comfort closing/opening, request | - |
| 1 | Comfort closing/opening, request | - |
| 1 | Comfort closing/opening, request | - |
| 2 | Circuit 15, status | - |
| 3 | Convenience feature, status | - |
| 4 | Convenience feature direction, signal | - |
| 5 | Power window motor, actuation | - |
| 5 | Power window motor, actuation | - |
| 5 | Power window motor, actuation | - |
| 5 | Power window motor, actuation | - |
| A26/17 | Head unit | 15F |
| A40/8 | Touchscreen | 8H |
| A98 | Panoramic sliding sunroof control module | 32F |
| CAN A1 | CAN 1 for telematics | 12F |
| CAN B1 | CAN 1 for vehicle interior | 19H |
| CAN B1 | CAN 1 for vehicle interior | 26G |
| Code 413 | Panoramic glass sunroof with top sliding sunroof | 29F |
| Code 414 | Glass electric sliding roof | 29H |
| Code 581 | Automatic air conditioning | 2F |
| Code 581 | Automatic air conditioning | 3C |
| Code 868 | Central display, size L | 2F |
| Code 868 | Central display, size L | 3D |
| Ethernet | Ethernet | 19F |
| LIN 1 | Local Interconnect Network | 6D |
| M10/3 | Left front power window motor | 36C |
| M10/4 | Right front power window motor | 36C |
| M10/5 | Left rear power window motor | 36D |
| M10/6 | Right rear power window motor | 36D |
| N10/6 | Front signal acquisition and actuation module control unit | 23H |
| N58/1 | Climate control operating unit | 3E |
| N69/1 | Left front door control unit | 32C |
| N69/2 | Right front door control unit | 32C |
| N69/3 | Left rear door control unit | 32D |
| N69/4 | Right rear door control unit | 32D |
| N70/1 | Panoramic sliding sunroof control unit | 32H |
| N72/1 | Upper control panel control unit | 8E |
| N73/3 | Electronic ignition switch control unit | 15J |
