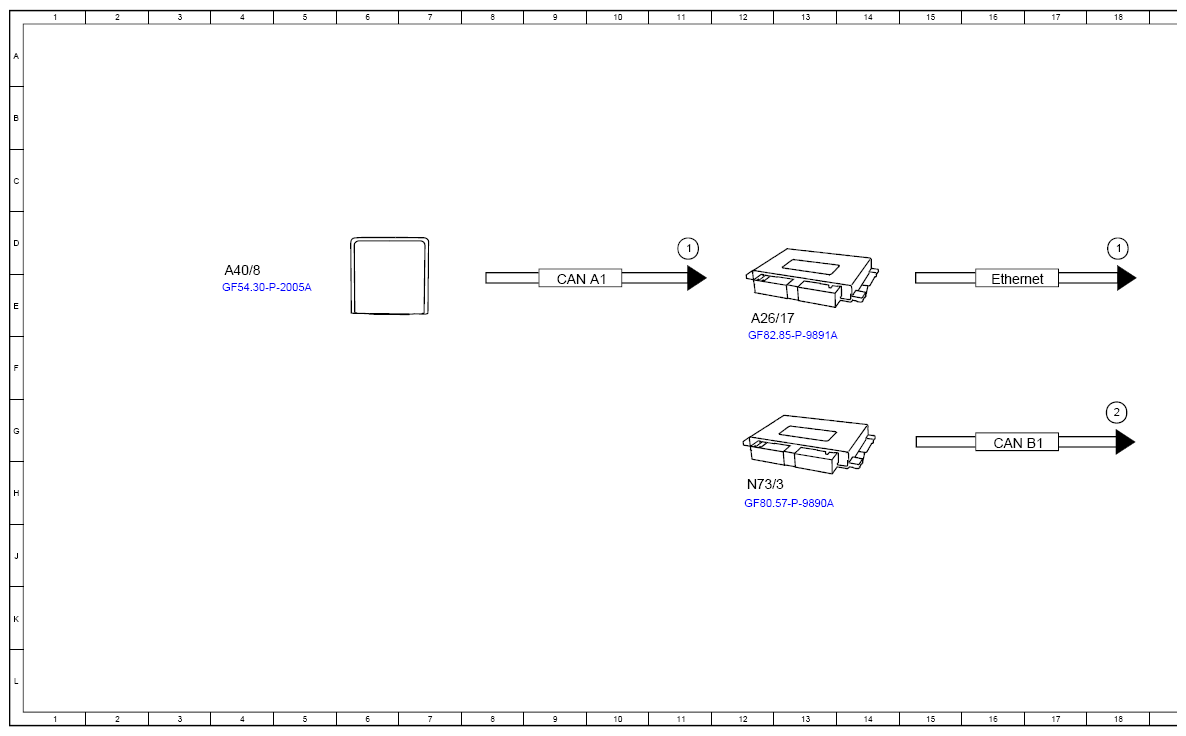

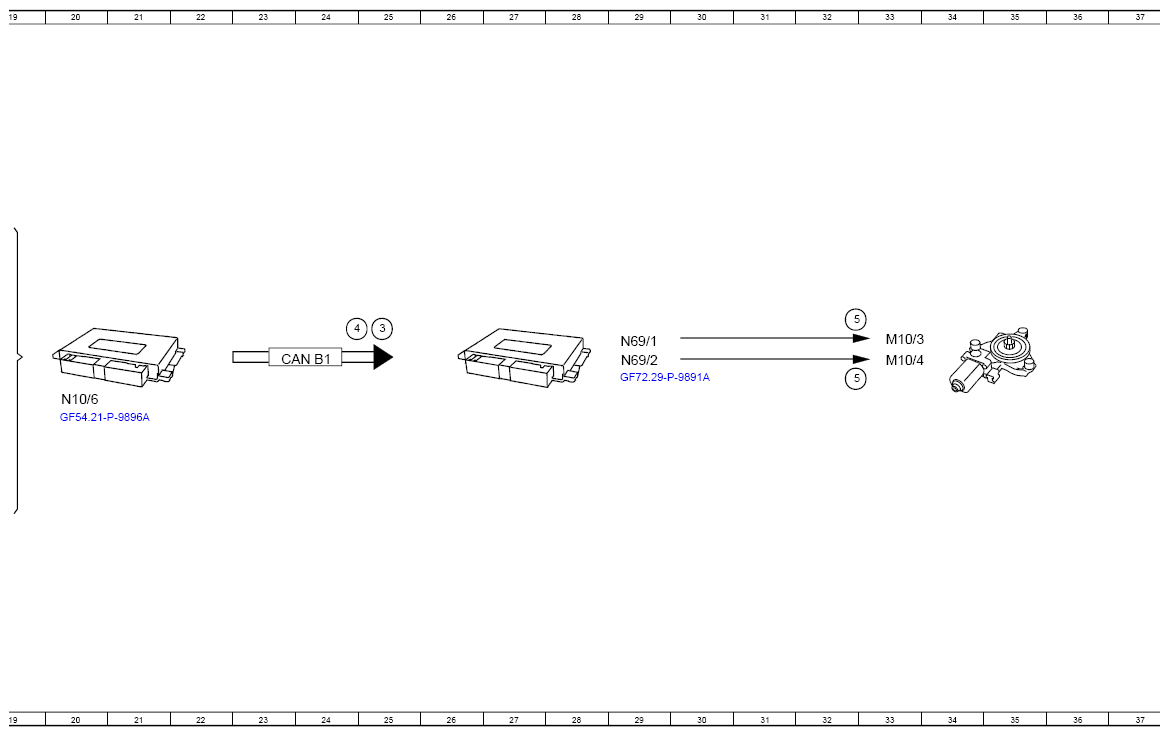

(Trigger Convenience Feature Via Air-Recirculation Mode, Function Schematic - PE80.45-P-2501-97E)
Model 192, 232 except code 494 (US version)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Comfort closing/opening, request | - |
| 1 | Comfort closing/opening, request | - |
| 2 | Circuit 15, status | - |
| 3 | Convenience feature, status | - |
| 4 | Convenience feature direction, signal | - |
| 5 | Power window motor, actuation | - |
| 5 | Power window motor, actuation | - |
| A26/17 | Head unit | 12E |
| A40/8 | Touchscreen | 4E |
| CAN A1 | CAN 1 for telematics | 9E |
| CAN B1 | CAN 1 for vehicle interior | 16G |
| CAN B1 | CAN 1 for vehicle interior | 23F |
| Ethernet | Ethernet | 16E |
| M10/3 | Left front door power window motor | 33F |
| M10/4 | Right front door power window motor | 33F |
| N10/6 | Front signal acquisition and actuation module control unit | 20G |
| N69/1 | Left front door control unit | 29F |
| N69/2 | Right front door control unit | 29F |
| N73/3 | Electronic ignition switch control unit | 12H |
