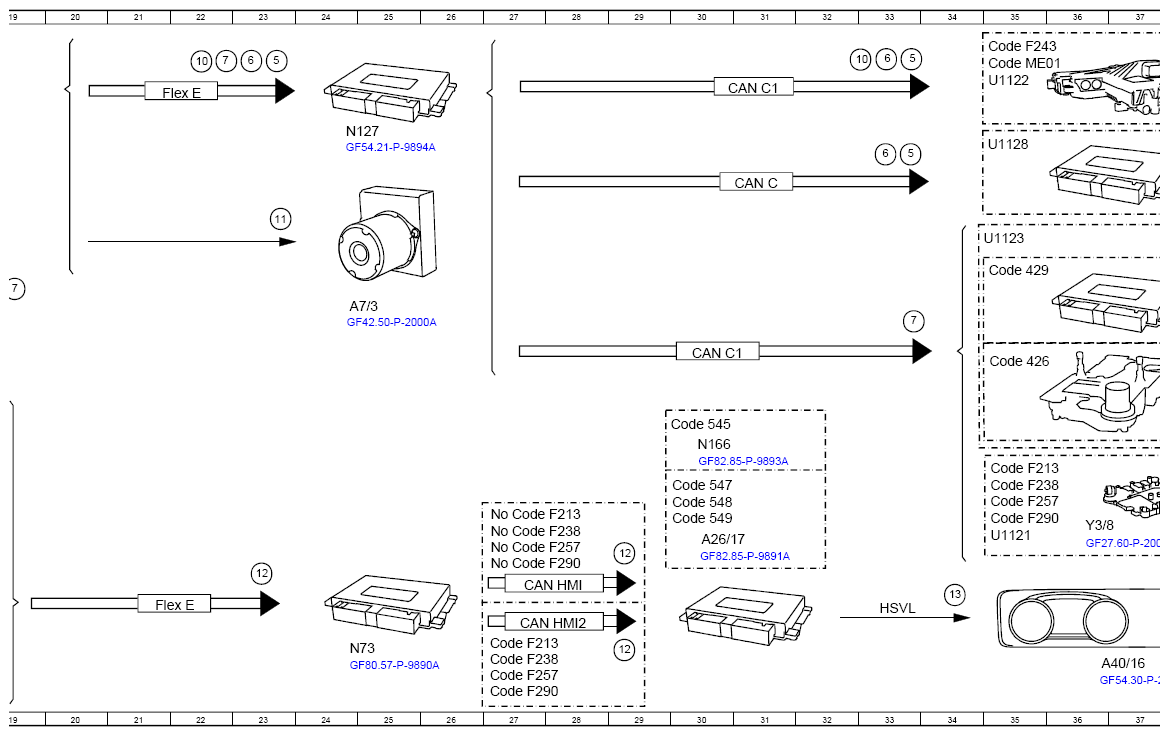

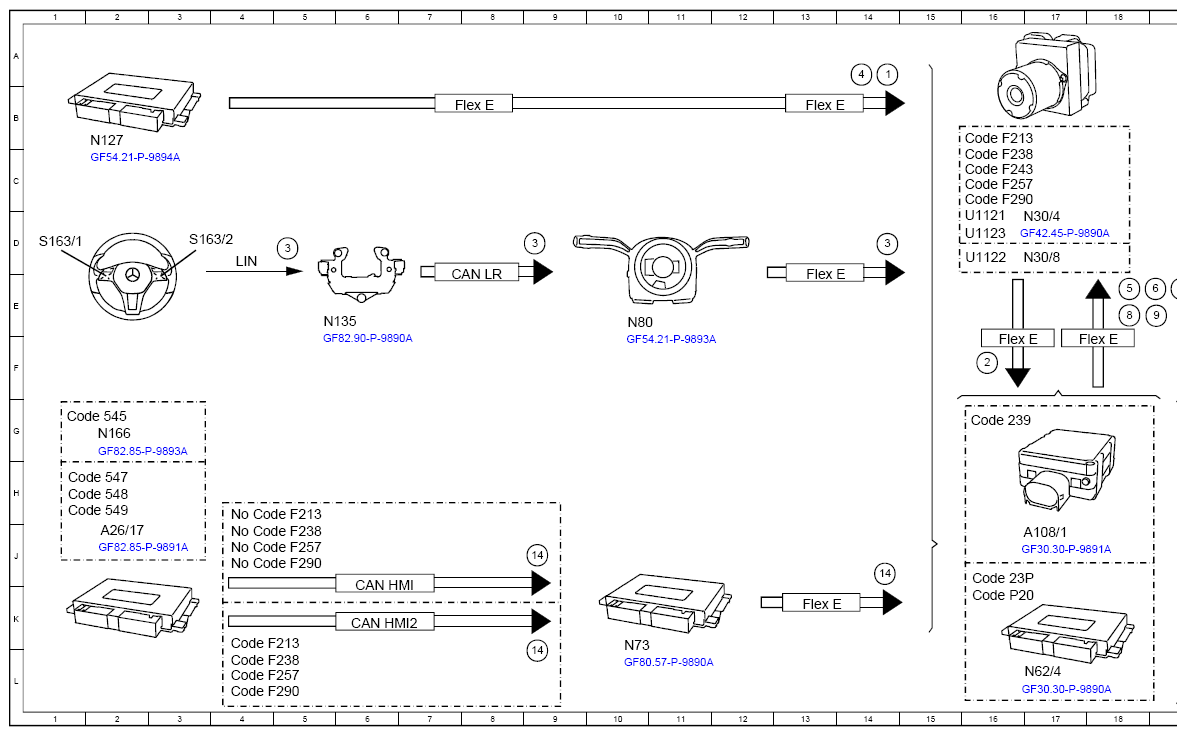

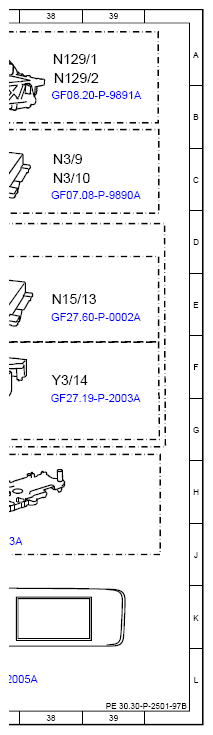

Regulate Speed, Function Schematic - PE30.30-P-2501-97B
Model 118, 167, 177, 243, 247, 293
with code 233 (Adaptive cruise control Plus (DISTRONIC PLUS))
Model 118, 167, 177, 243, 247, 293
with code 239 (Adaptive cruise control Pro (DISTRONIC PRO))
Model 213, 238, 257, 290 as of model year 2021
with code 233 (Adaptive cruise control Plus (DISTRONIC PLUS))
Model 213, 238, 257, 290 as of model year 2021
with code 239 (Adaptive cruise control Pro (DISTRONIC PRO))
| Code: | Designation | Position |
|---|---|---|
| 1 | Transmission position, signal | 14A |
| 10 | Regenerative braking torque, request | 22A |
| 10 | Regenerative braking torque, request | 32A |
| 11 | Traction system hydraulic unit, actuation | 23D |
| 12 | Speed setting, status | 23K |
| 12 | Speed setting, status | 29J |
| 12 | Speed setting, status | 29K |
| 13 | Image data, signal | 34K |
| 14 | Permanent speed limiter, signal | 14J |
| 14 | Permanent speed limiter, signal | 9J |
| 14 | Permanent speed limiter, signal | 9K |
| 2 | Wheel speed, signal | 16F |
| 3 | Operation, signal | 5D |
| 3 | Operation, signal | 5D |
| 3 | Operation, signal | 14D |
| 4 | Accelerator pedal position, signal | 9D |
| 5 | Engine torque, reduce request | 23A |
| 5 | Engine torque, reduce request | 33B |
| 5 | Engine torque, reduce request | 18E |
| 5 | Engine torque, reduce request | 33A |
| 6 | Engine torque, increase request | 23A |
| 6 | Engine torque, increase request | 33C |
| 6 | Engine torque, increase request | 18D |
| 6 | Engine torque, increase request | 33A |
| 7 | Engage targeted gear, request | 33E |
| 7 | Engage targeted gear, request | 22A |
| 7 | Engage targeted gear, request | 19F |
| 8 | Braking torque increase, request | 18F |
| 9 | Braking torque reduction, request | 19F |
| A108/1 | Active Distance Assist DISTRONIC electric controller unit | 17J |
| A26/17 | Head unit | 2J |
| A26/17 | Head unit | 30J |
| A40/16 | Head unit/instrument cluster display cluster | 37L |
| A7/3 | Traction system hydraulic unit | 24E |
| CAN C | Engine CAN | 31C |
| CAN C1 | Drive train CAN | 30F |
| CAN C1 | Drive train CAN | 31B |
| CAN HMI | User interface CAN | 27K |
| CAN HMI | User interface CAN | 6K |
| CAN HMI2 | User interface CAN 2 | 27K |
| CAN HMI2 | User interface CAN 2 | 6K |
| CAN LR | Steering wheel CAN | 8E |
| Code 239 | Active Distance Assist DISTRONIC | 16G |
| Code 23P | Driver assistance package | 16J |
| Code 426 | 8G-DCT | 35F |
| Code 429 | 7G-DCT | 35E |
| Code 545 | Connect 5 (NTG6) | 1G |
| Code 545 | Connect 5 (NTG6) | 30G |
| Code 547 | Connect 20 Entry (NTG6) | 1H |
| Code 547 | Connect 20 Entry (NTG6) | 30H |
| Code 548 | Connect 20 MID (NTG6) | 1H |
| Code 548 | Connect 20 MID (NTG6) | 30H |
| Code 549 | Connect 20 HIGH (NTG6) | 1H |
| Code 549 | Connect 20 HIGH (NTG6) | 30H |
| Code F213 | Model series 213 | 16B |
| Code F213 | Model series 213 | 35H |
| Code F213 | Model series 213 | 27H |
| Code F213 | Model series 213 | 27K |
| Code F213 | Model series 213 | 4H |
| Code F213 | Model series 213 | 4K |
| Code F238 | Model series 238 | 16C |
| Code F238 | Model series 238 | 35H |
| Code F238 | Model series 238 | 27J |
| Code F238 | Model series 238 | 27L |
| Code F238 | Model series 238 | 4J |
| Code F238 | Model series 238 | 4L |
| Code F243 | MODEL SERIES 243 | 16C |
| Code F243 | MODEL SERIES 243 | 35A |
| Code F257 | MODEL SERIES 257 | 16C |
| Code F257 | MODEL SERIES 257 | 35H |
| Code F257 | MODEL SERIES 257 | 27J |
| Code F257 | MODEL SERIES 257 | 27L |
| Code F257 | MODEL SERIES 257 | 4J |
| Code F257 | MODEL SERIES 257 | 4L |
| Code F290 | Model series 290 | 16C |
| Code F290 | Model series 290 | 35H |
| Code F290 | Model series 290 | 27J |
| Code F290 | Model series 290 | 27L |
| Code F290 | Model series 290 | 4J |
| Code F290 | Model series 290 | 4L |
| Code ME01 | Electric motor | 35A |
| Code P20 | Driver assistance package PLUS | 16K |
| Flex E | Chassis FlexRay | 13K |
| Flex E | Chassis FlexRay | 21K |
| Flex E | Chassis FlexRay | 13E |
| Flex E | Chassis FlexRay | 13B |
| Flex E | Chassis FlexRay | 22B |
| Flex E | Chassis FlexRay | 16F |
| Flex E | Chassis FlexRay | 18F |
| Flex E | Chassis FlexRay | 8B |
| HSVL | High-speed video link | 33K |
| LIN Local | Interconnect Network | 4D |
| N127 | Drivetrain control unit | 2B |
| N127 | Drivetrain control unit | 24B |
| N129/1 | Electric machine 1 power electronics control unit | 38A |
| N129/2 | Electric machine 2 power electronics control unit | 38A |
| N135 | Steering wheel electronics | 5E |
| N15/13 | Double clutch transmission control unit | 38E |
| N166 | Head unit/instrument cluster control unit | 2G |
| N166 | Head unit/instrument cluster control unit | 30G |
| N3/10 | ME-SFI [ME] control unit | 38C |
| N3/9 | CDI control unit | 38C |
| N30/4 | Electronic Stability Program control unit | 17D |
| N30/8 | Regenerative braking system control unit | 17D |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 17L |
| N73 | Electronic ignition switch control unit | 10L |
| N73 | Electronic ignition switch control unit | 24L |
| N80 | Steering column module control unit | 10E |
| S163/1 | Instrument cluster multifunction steering wheel button group | 1D |
| S163/2 | Head unit multifunction steering wheel button group | 3D |
| U1121 | Valid for model 167 | 16D |
| U1121 | Valid for model 167 | 35J |
| U1122 | Valid for model 293 | 16D |
| U1122 | Valid for model 293 | 35A |
| U1123 | Valid for model 118, 177, 247 | 16D |
| U1123 | Valid for model 118, 177, 247 | 35D |
| U1128 | Valid for combustion engine | 35B |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 38F |
| Y3/8 | Fully integrated transmission control controller unit | 36J |
