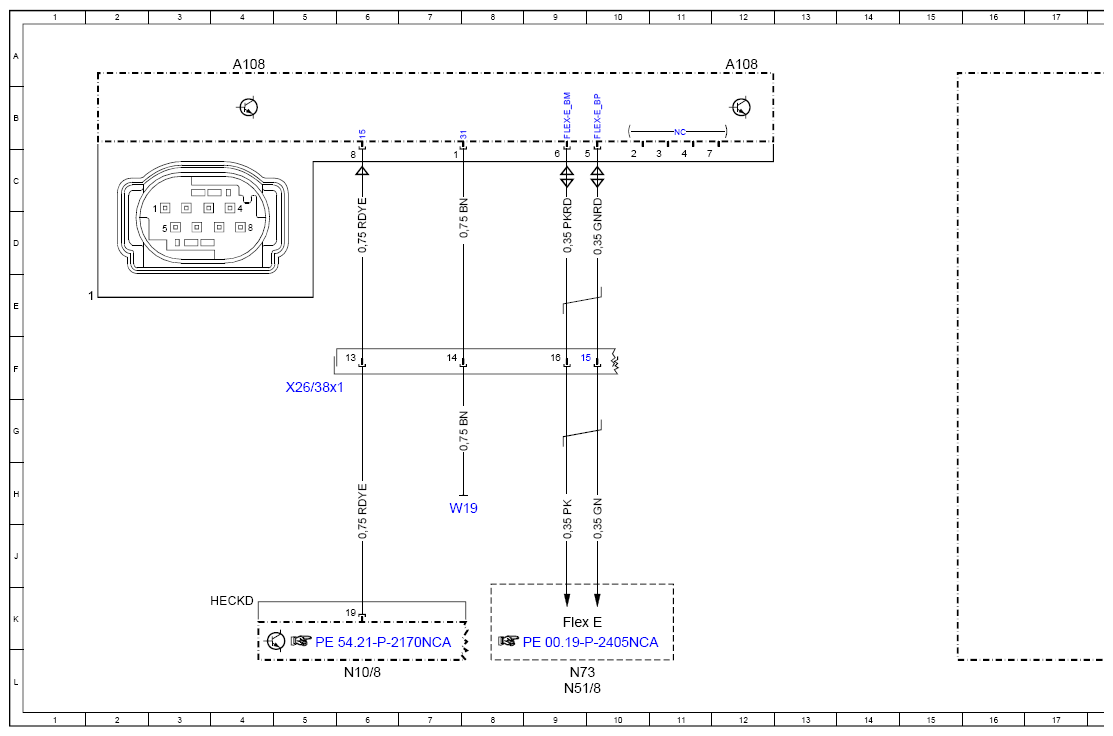

Wiring Diagram For Active Brake Assist Controller Unit - PE30.30-P-2108-97NCA
Model 167
with code 258 (Active Brake Assist System)

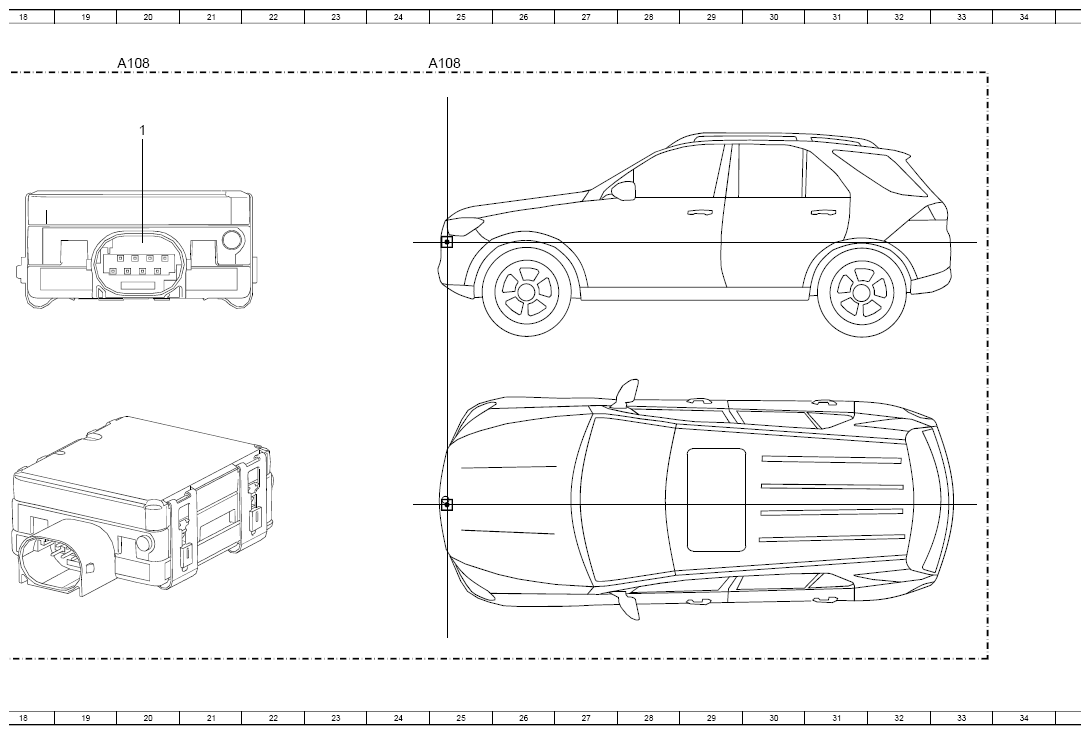

Control unit A108
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| A108 | Active Brake Assist controller unit | 12A |
| A108 | Active Brake Assist controller unit | 4A |
| A108 | Active Brake Assist controller unit | 20A |
| A108 | Active Brake Assist controller unit | 25A |
| Flex E | Chassis FlexRay | 9K |
| N10/8 | Rear central control unit | 6L |
| N51/8 | Active suspension and damping system control unit | 9L |
| N73 | Electronic ignition switch control unit | 9L |
| W19 | Right front seat crossmember ground point | 7H |
| X26/38x1 | Front bumper electrical connector | 5F |
