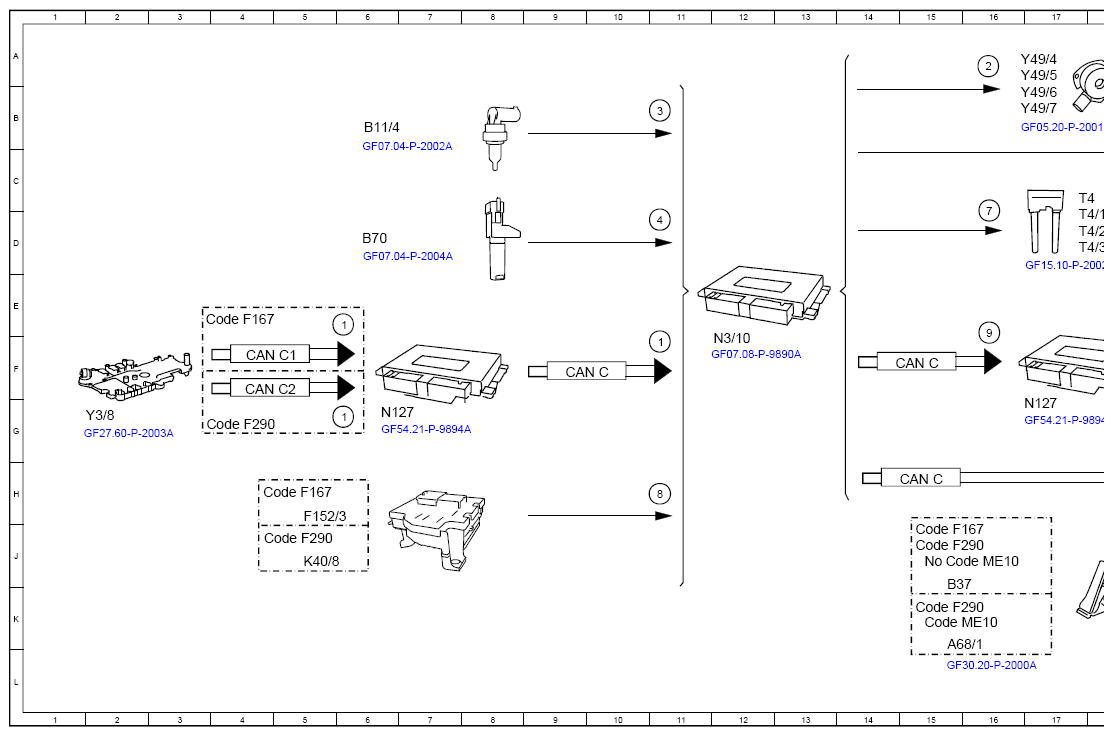

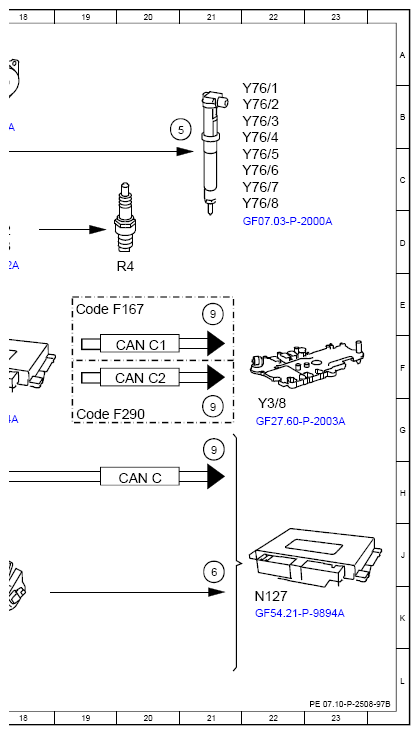

Function Schematic For Overrun Mode Fuel Shutoff - PE07.10-P-2508-97B
Engine 176, 177 in model 167
Engine 177 in model 290 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Gear range, status | 6E |
| 1 | Gear range, status | 11F |
| 1 | Gear range, status | 6G |
| 2 | Camshaft solenoids, actuation | 16A |
| 3 | Coolant temperature sensor, signal | 11B |
| 4 | Engine speed, signal | 11D |
| 5 | Fuel injectors, actuation | 20B |
| 6 | Accelerator pedal sensor, signal | 21J |
| 7 | Ignition coils, actuation | 16D |
| 8 | Circuit 87, status | 11H |
| 9 | Engine running, signal | 16E |
| 9 | Engine running, signal | 21E |
| 9 | Engine running, signal | 21G |
| A68/1 | Haptic accelerator pedal module | 15K |
| B11/4 | Coolant temperature sensor | 6B |
| B37 | Accelerator pedal sensor | 15K |
| B70 | Crankshaft Hall sensor | 6D |
| CAN C | Engine CAN | 15H |
| CAN C | Engine CAN | 9F |
| CAN C | Engine CAN | 15F |
| CAN C | Engine CAN | 20H |
| CAN C1 | Drive train CAN | 4F |
| CAN C1 | Drive train CAN | 20F |
| CAN C2 | CAN 2 for drive | 4F |
| CAN C2 | CAN 2 for drive | 20F |
| Code F167 | Model series 167 | 3E |
| Code F167 | Model series 167 | 19E |
| Code F167 | Model series 167 | 4H |
| Code F167 | Model series 167 | 15J |
| Code F290 | Model series 290 | 3G |
| Code F290 | Model series 290 | 19G |
| Code F290 | Model series 290 | 4J |
| Code F290 | Model series 290 | 15J |
| Code F290 | Model series 290 | 15K |
| Code ME10 | Hybrid vehicle | 15J |
| Code ME10 | Hybrid vehicle | 15K |
| F152/3 | Engine compartment fuse and relay module | 5H |
| K40/8 | Engine fuse and relay module | 5J |
| N127 | Drivetrain control unit | 22K |
| N127 | Drivetrain control unit | 6G |
| N127 | Drivetrain control unit | 17G |
| N3/10 | ME-SFI [ME] control unit | 12F |
| R4 | Spark plugs | 19D |
| T4 | Cylinder 1+2 ignition coil | 17C |
| T4/1 | Cylinder 3+4 ignition coil | 17D |
| T4/2 | Cylinders 5+6 ignition coil | 17D |
| T4/3 | Cylinders 7+8 ignition coil | 17D |
| Y3/8 | Fully integrated transmission control electric controller unit | 2G |
| Y3/8 | Fully integrated transmission control electric controller unit | 22G |
| Y49/4 | Left intake camshaft solenoid | 16A |
| Y49/5 | Right intake camshaft solenoid | 16A |
| Y49/6 | Left exhaust camshaft solenoid | 16B |
| Y49/7 | Right exhaust camshaft solenoid | 16B |
| Y76/1 | Cylinder 1 fuel injector | 22B |
| Y76/2 | Cylinder 2 fuel injector | 22B |
| Y76/3 | Cylinder 3 fuel injector | 22B |
| Y76/4 | Cylinder 4 fuel injector | 22B |
| Y76/5 | Cylinder 5 fuel injector | 22C |
| Y76/6 | Cylinder 6 fuel injector | 22C |
| Y76/7 | Cylinder 7 fuel injector | 22C |
| Y76/8 | Cylinder 8 fuel injector | 22C |
