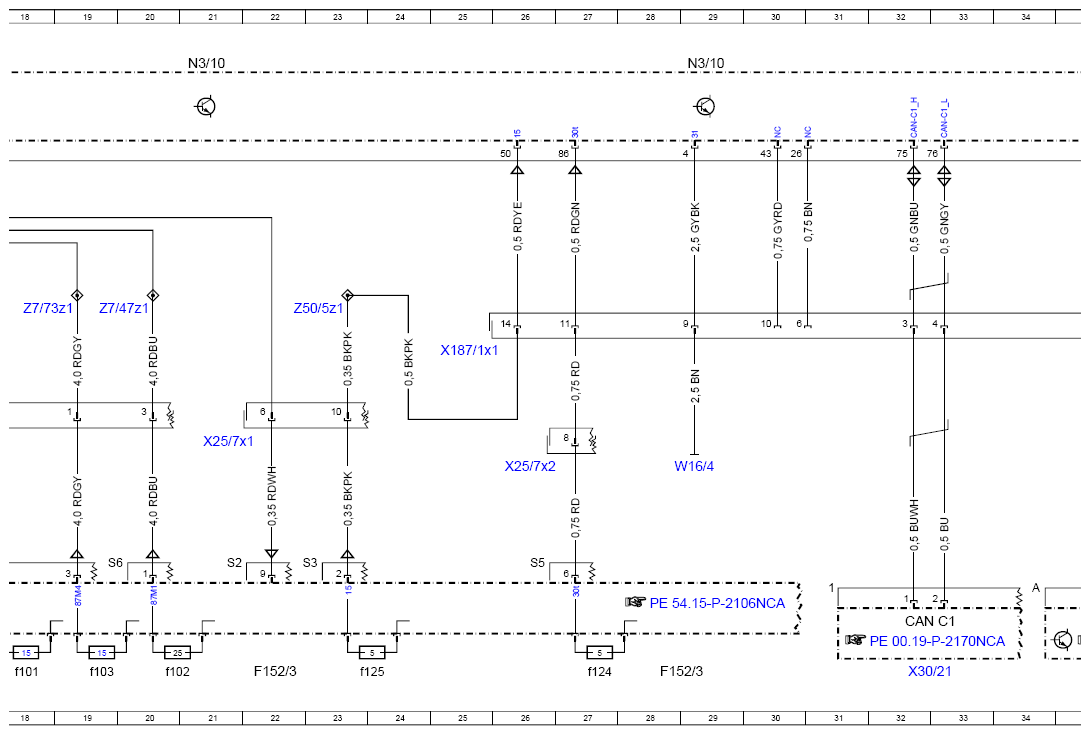

Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97NCH
Engine 177 in model 167

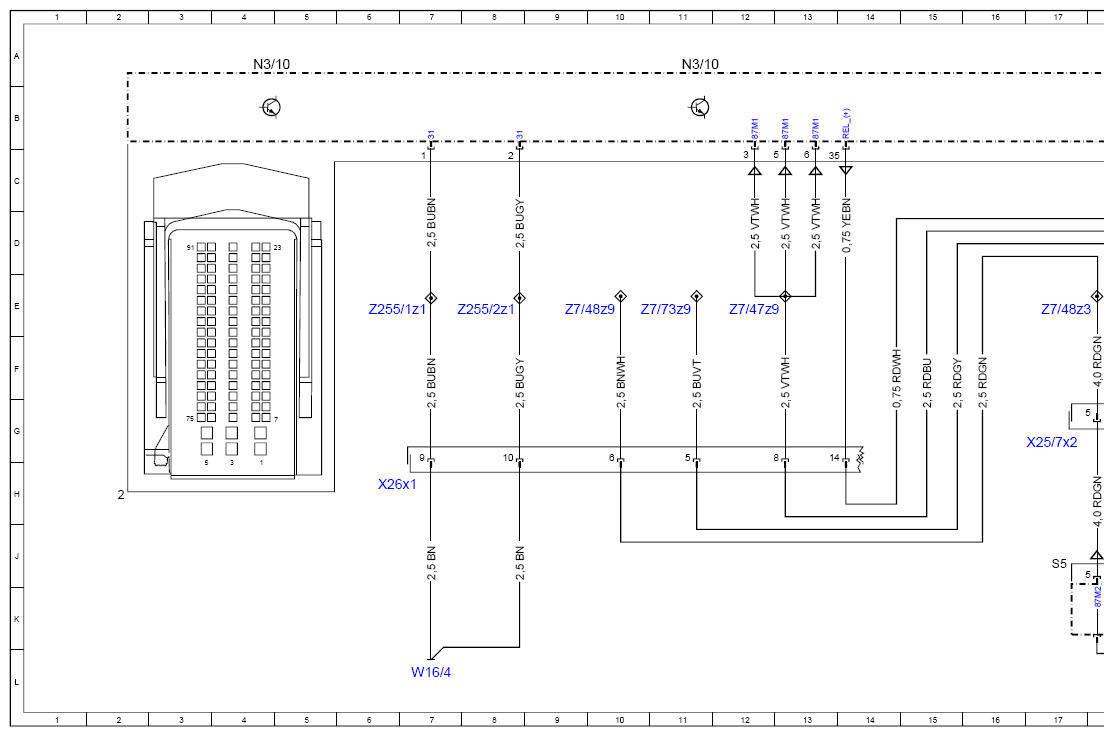

Control unit N3/10, vehicle connector
| Code: | Designation: | Position: |
|---|---|---|

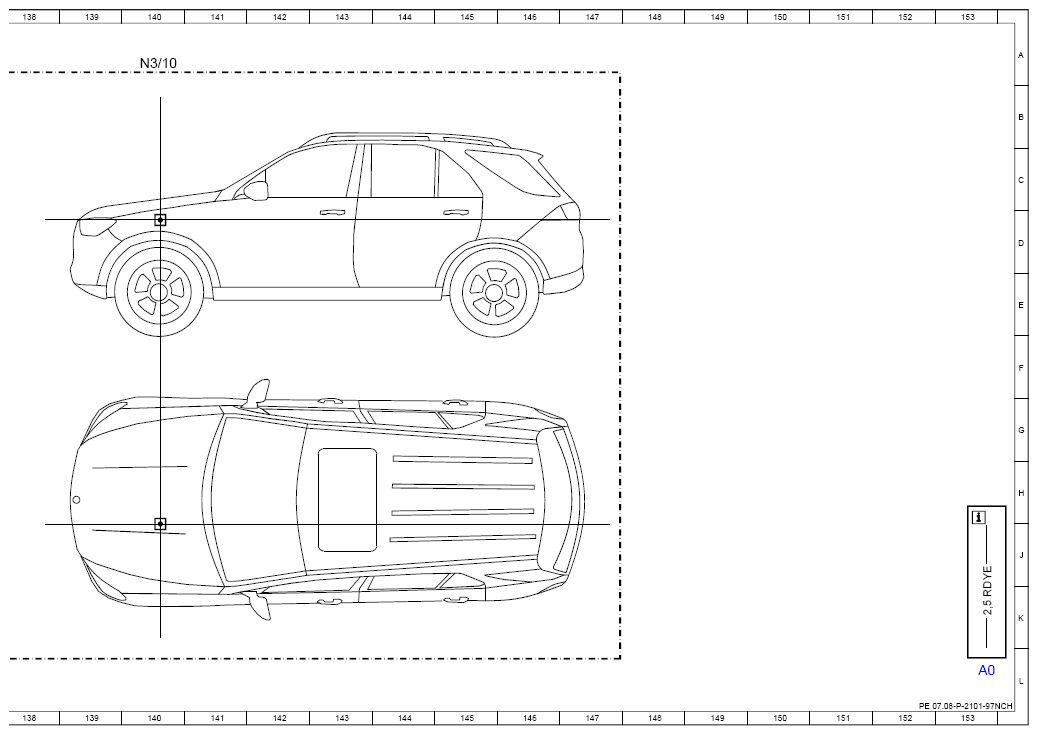

| A0 | Use of wiring diagrams | 153L |

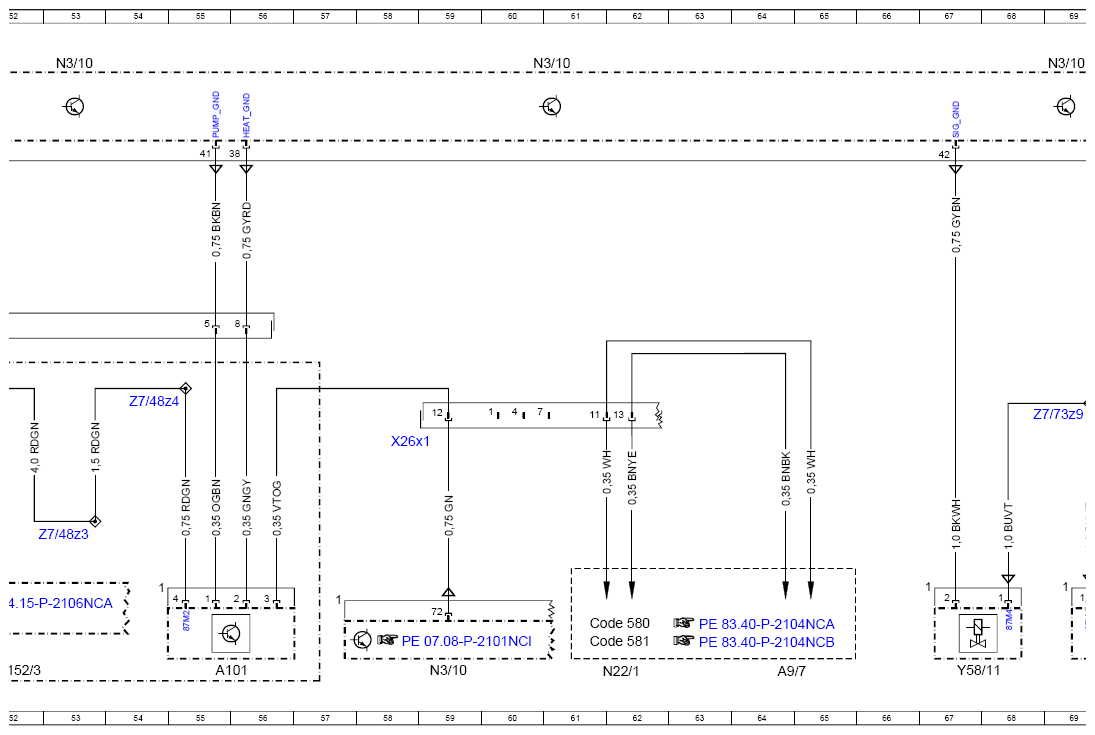

| A101 | Fuel tank diagnostic module | 55L |
| A9/7 | Refrigerant compressor with magnetic clutch | 64L |
| B40 | Oil sensor (oil level, temperature and quality) | 71L |
| CAN C | Engine CAN | 36K |
| CAN C1 | Drive train CAN | 32K |
| Code 460 | Canada version | 49F |
| Code 494 | USA version | 49F |
| Code 580 | Air conditioning | 61K |
| Code 581 | Automatic air conditioning | 61K |
| Code 830 | Additional parts for China vehicles | 49G |
| Code 835 | Additional parts for South Korea vehicles | 49G |
| F152/3 | Engine compartment fuse and relay module | 22L |
| F152/3 | Engine compartment fuse and relay module | 52L |
| F152/3 | Engine compartment fuse and relay module | 28L |
| F152/3f101 | Fuse 101 | 51L |
| F152/3f101 | Fuse 101 | 18L |
| F152/3f102 | Fuse 102 | 20L |
| F152/3f103 | Fuse 103 | 19L |
| F152/3f124 | Fuse 124 | 27L |
| F152/3f125 | Fuse 125 | 23L |

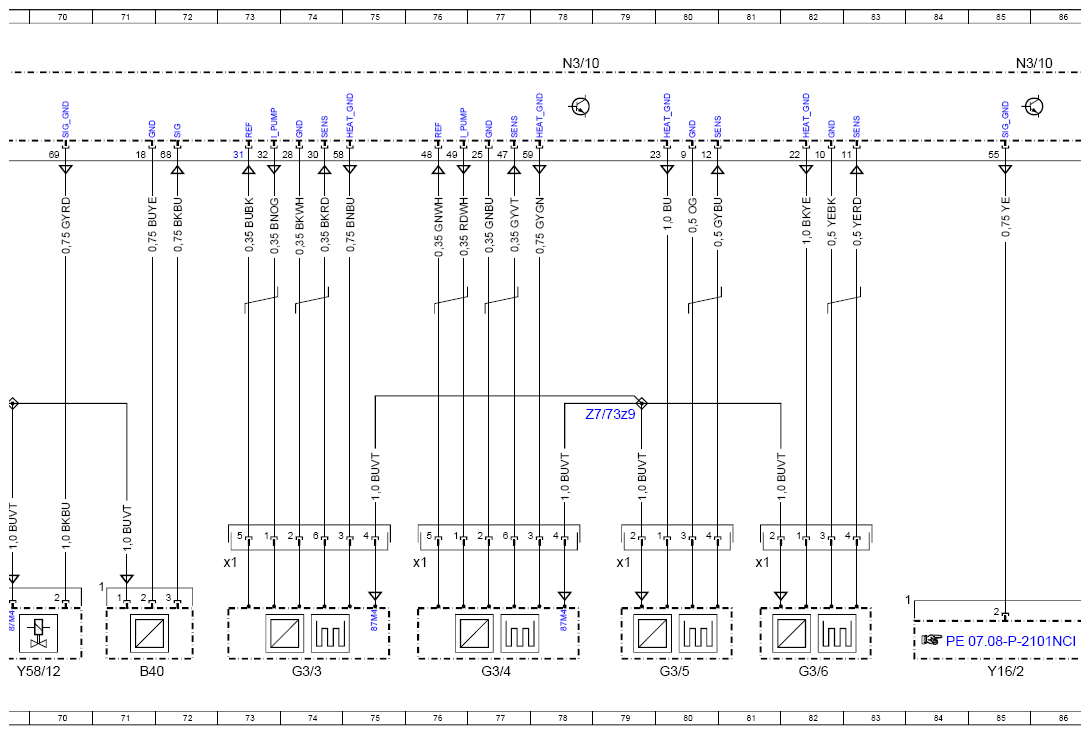

| G3/3 | Left oxygen sensor upstream of catalytic converter | 74L |
| G3/4 | Right oxygen sensor upstream of catalytic converter | 77L |
| G3/5 | Left oxygen sensor downstream of catalytic converter | 80L |
| G3/6 | Right oxygen sensor downstream of catalytic converter | 82L |
| N118 | Fuel pump control unit | 43L |

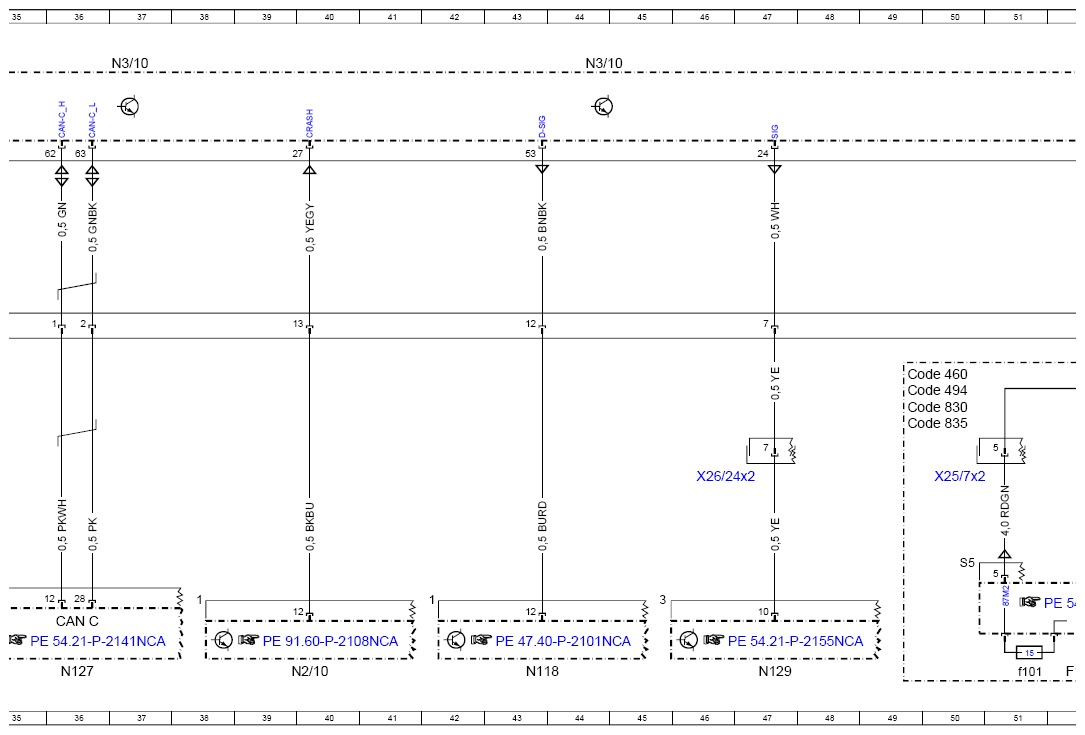

| N127 | Drivetrain control unit | 36L |
| N129 | Starter generator control unit | 47L |
| N2/10 | Supplemental restraint system control unit | 40L |
| N22/1 | Climate control control unit | 61L |

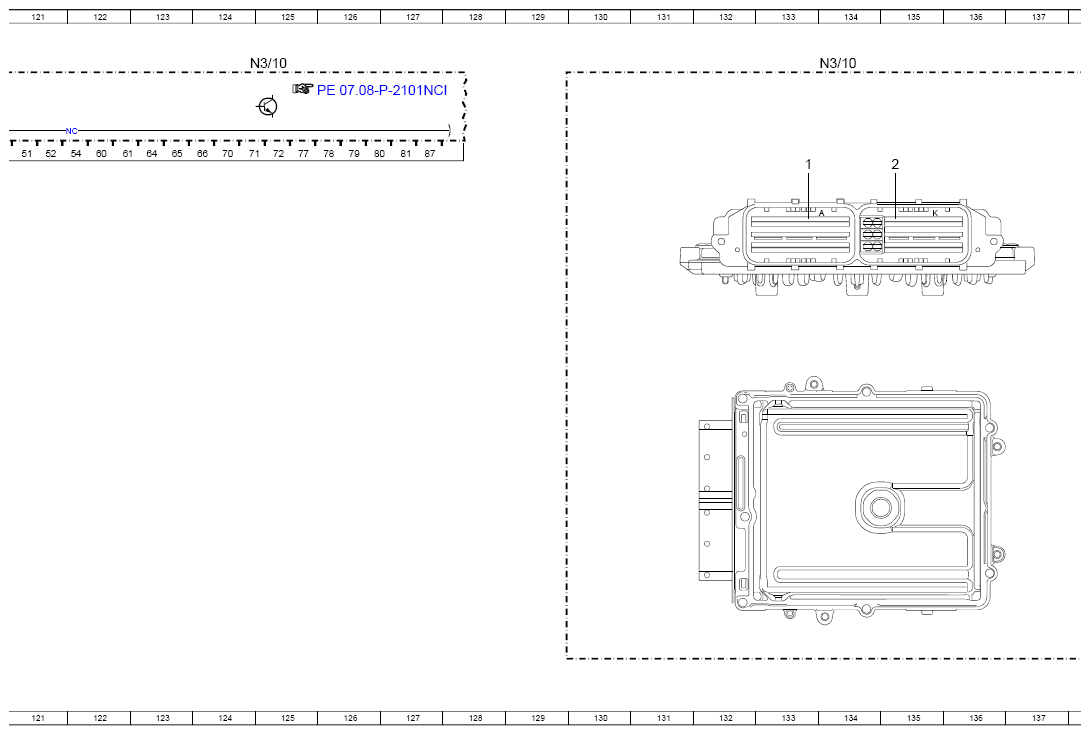

| N3/10 | ME-SFI [ME] control unit | 134A |
| N3/10 | ME-SFI [ME] control unit | 140A |
| N3/10 | ME-SFI [ME] control unit | 59L |
| N3/10 | ME-SFI [ME] control unit | 4A |
| N3/10 | ME-SFI [ME] control unit | 11A |
| N3/10 | ME-SFI [ME] control unit | 21A |
| N3/10 | ME-SFI [ME] control unit | 29A |
| N3/10 | ME-SFI [ME] control unit | 37A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 53A |
| N3/10 | ME-SFI [ME] control unit | 60A |
| N3/10 | ME-SFI [ME] control unit | 69A |
| N3/10 | ME-SFI [ME] control unit | 85A |
| N3/10 | ME-SFI [ME] control unit | 93A |
| N3/10 | ME-SFI [ME] control unit | 101A |
| N3/10 | ME-SFI [ME] control unit | 109A |
| N3/10 | ME-SFI [ME] control unit | 117A |
| N3/10 | ME-SFI [ME] control unit | 101L |
| N3/10 | ME-SFI [ME] control unit | 78A |
| N3/10 | ME-SFI [ME] control unit | 125A |
| W16/4 | Right major assembly compartment ground point | 7L |
| W16/4 | Right major assembly compartment ground point | 29H |
| X187/1x1 | Combustion engine electrical connector 1 | 25F |
| X25/7x1 | Engine compartment/interior wiring harness electrical connector | 21G |
| X25/7x2 | Engine compartment/interior wiring harness electrical connector | 17G |
| X25/7x2 | Engine compartment/interior wiring harness electrical connector | 50H |
| X25/7x2 | Engine compartment/interior wiring harness electrical connector | 26H |
| X26/24x2 | Vehicle interior and engine compartment electrical connector (48 V) | 46H |
| X26x1 | Interior and engine wiring harness electrical connector | 6H |
| X26x1 | Interior and engine wiring harness electrical connector | 58G |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 32L |
| Y16/2 | Heating system shutoff valve | 85L |

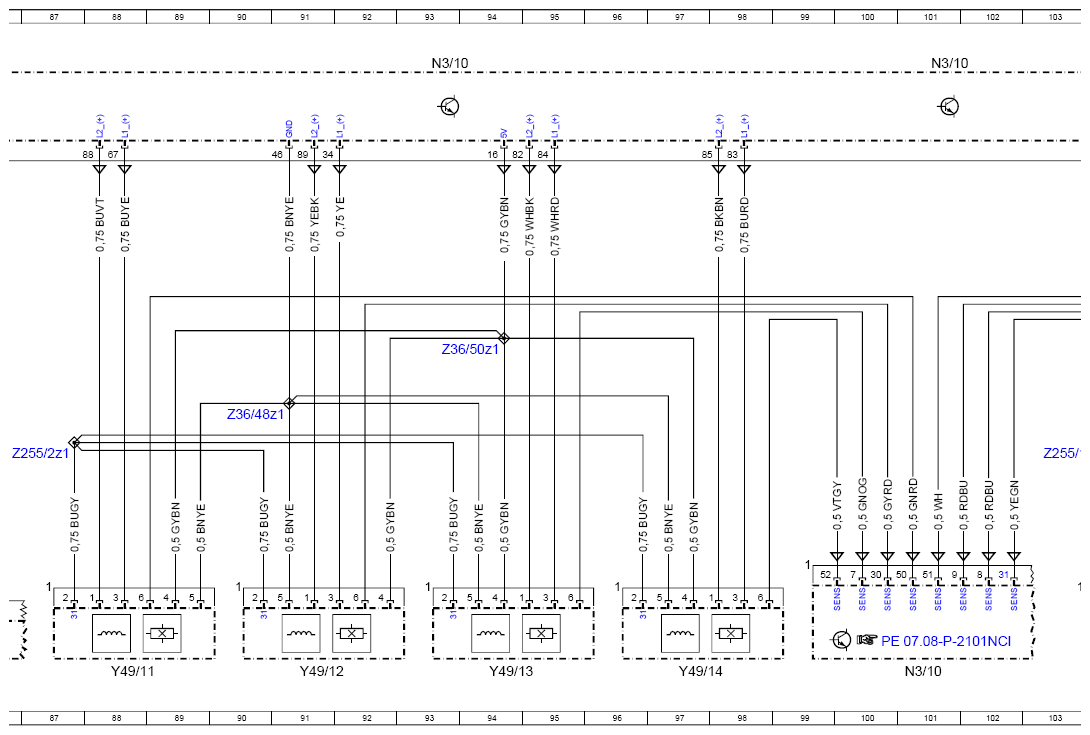

| Y49/11 | Cylinder 2 intake CAMTRONIC actuator | 88L |
| Y49/12 | Cylinder 2 exhaust CAMTRONIC actuator | 91L |
| Y49/13 | Cylinder 3 intake CAMTRONIC actuator | 94L |
| Y49/14 | Cylinder 3 exhaust CAMTRON1C actuator | 97L |

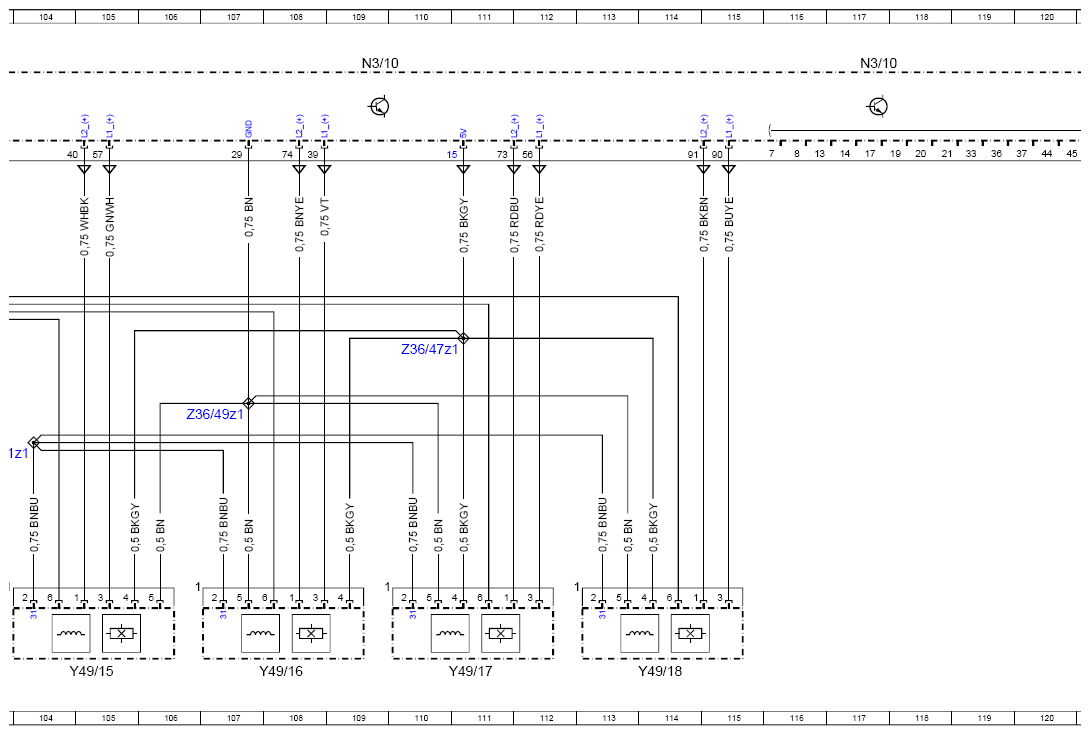

| Y49/15 | Cylinder 5 intake CAMTRONIC actuator | 105L |
| Y49/16 | Cylinder 5 exhaust CAMTRONIC actuator | 108L |
| Y49/17 | Cylinder 8 intake CAMTRONIC actuator | 111L |
| Y49/18 | Cylinder 8 exhaust CAMTRONIC actuator | 114L |
| Y58/11 | Left purge control valve | 67L |
| Y58/12 | Right purge control valve | 69L |
| Z255/1z1 | Ground connection connector sleeve | 103G |
| Z255/1z1 | Ground connection connector sleeve | 6E |
| Z255/2z1 | Ground connection connector sleeve | 87G |
| Z255/2z1 | Ground connection connector sleeve | 8E |
| Z36/47z1 | Voltage supply connector sleeve | 110F |
| Z36/48z1 | Ground connection connector sleeve | 90G |
| Z36/49z1 | Ground connection connector sleeve | 107G |
| Z36/50z1 | Voltage supply connector sleeve | 94F |
| Z50/5z1 | Tml. 15 connector sleeve | 23E |
| Z7/47z1 | Circuit 87M1 connector sleeve | 20E |
| Z7/47z9 | Circuit 87M1 connector sleeve | 12E |
| Z7/48z3 | Circuit 87M2 connector sleeve | 53J |
| Z7/48z3 | Circuit 87M2 connector sleeve | 17E |
| Z7/48z4 | Circuit 87M2 connector sleeve | 54G |
| Z7/48z9 | Circuit 87M2 connector sleeve | 10E |
| Z7/73z1 | Circuit 87M4 connector sleeve | 18E |
| Z7/73z9 | Circuit 87M4 connector sleeve | 79G |
| Z7/73z9 | Circuit 87M4 connector sleeve | 69G |
| Z7/73z9 | Circuit 87M4 connector sleeve | 11E |
