Onboard Logic Unit (OLU) Pin Assignment, Detailed Information - GF54.21-S-0032B
Model 447
with code JO3 (OLU Connect Unit)
except code JO4 (OLU Compute Unit)
except code JO5 (OLU with head unit integration)
except code XM7 (MOPF II)

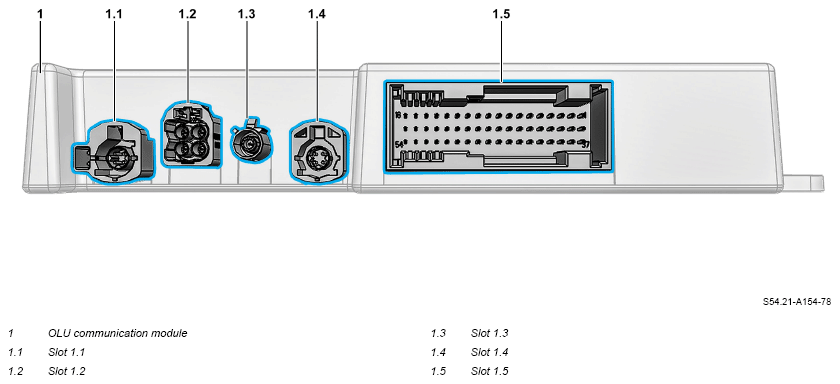

SLOT 1.2
| Pin | Assignment |
|---|---|
| S2/8 | LTE_ANT_SC |
| X2/8 | LTE_ANT |
SLOT 1.3
| Pin | Assignment |
|---|---|
| S2/8 | GNSS_gnd. |
| X2/8 | GNSS_Sig. |
SLOT 1.4
| Pin | Assignment |
|---|---|
| 1/5 | 1000Base_P signal |
| 2/5 | Not used |
| 3/5 | 1000Base_N signal |
| 4/5 | Not used |
| S/5 | Shield |
SLOT 1.5
| Pin | Assignment |
|---|---|
| 1/54 | Tml. 30T_OLU_Conn.Unit_MWH |
| 4/54 | Tml. 31 |
| 8/54 | MFE_3/WakeUp |
| 9/54 | Tml. 31 |
| 12/54 | MPM_ABH-CAN_H |
| 13/54 | MPM_ABH-CAN_L |
| 19/54 | Tml. 30T_OLU_Conn.Unit_MWH |
| 20/54 | Tml. 15 |
| 21/54 | WakeUp_OLU_Connect-Compute |
