Onboard Logic Unit (OLU) Pin Assignment, Detailed Information - GF54.21-S-0032A
Model 447
with code JO4 (OLU Compute Unit)
except code XM7 (MOPF II)
Model 447
with code JO5 (OLU with head unit integration)
except code XM7 (MOPF II)

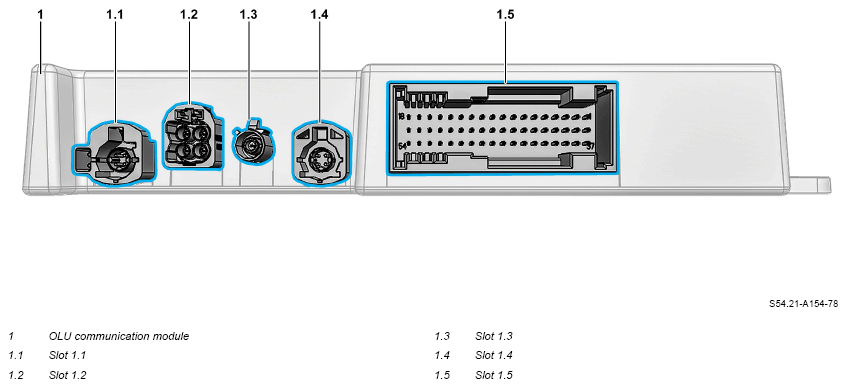

SLOT 1.2
| Pin | Assignment |
|---|---|
| S2/8 | LTE_ANT_SC |
| X2/8 | LTE_ANT |
SLOT 1.3
| Pin | Assignment |
|---|---|
| S2/8 | GNSS_gnd. |
| X2/8 | GNSS_Sig. |
SLOT 1.4
| Pin | Assignment |
|---|---|
| 1/5 | 1000Base_P signal |
| 2/5 | Not used |
| 3/5 | 1000Base_N signal |
| 4/5 | Not used |
| S/5 | Shield |
SLOT 1.5
| Pin | Assignment |
|---|---|
| 1/54 | Tml. 30T_OLU_Conn.Unit_MWH |
| 4/54 | Tml. 31 |
| 8/54 | MFE_3/WakeUp |
| 9/54 | Tml. 31 |
| 12/54 | MPM_ABH-CAN_H |
| 13/54 | MPM_ABH-CAN_L |
| 19/54 | Tml. 30T_OLU_Conn.Unit_MWH |
| 20/54 | Tml. 15 |
| 21/54 | WakeUp_OLU_Connect-Compute |

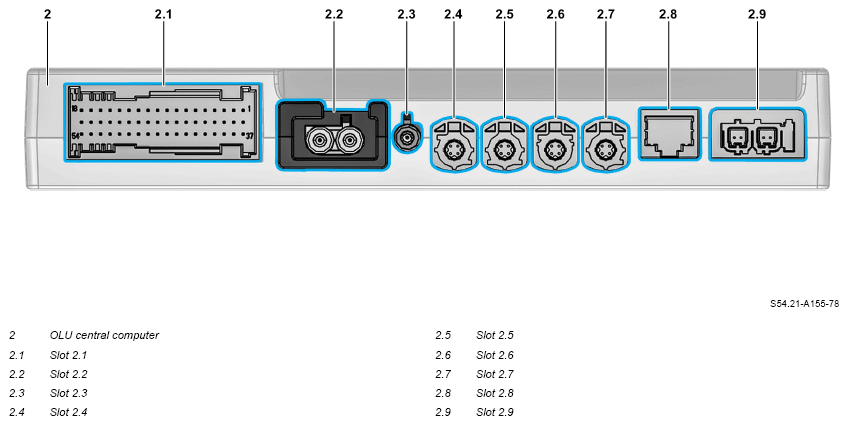

SLOT 2.1
| Pin | Assignment |
|---|---|
| 19/54 | Tml. 30T_OLU_ComputeUnit_MWH |
| 20/54 | Tml. 30T_OLU_ComputeUnit_MWH |
| 25/54 | Tml. 31 |
| 28/54 | Tml. 31 |
| 37/54 | Tml. 30T_OLU_ComputeUnit_MWH |
| 38/54 | Tml. 30T_OLU_ComputeUnit_MWH |
| 41/54 | WakeUp_OLU_Connect-Compute |
| 49/54 | Tml. 31 |
| 50/54 | Tml. 31 |
SLOT 2.2
| Pin | Assignment |
|---|---|
| S1/4 | Video-In_ABH_SC |
| X1/4 | Video-In_ABH |
SLOT 2.5
| Pin | Assignment |
|---|---|
| 1/5 | Not used |
| 2/5 | 1000Base_N signal |
| 3/5 | Not used |
| 4/5 | 1000Base_P signal |
| S/5 | Shield |
