Parameterizable Special Module (PSM) Control Unit Connector Assignment - GF54.21-S-0002-04TRA
Model 447
with code ED5 (Parameterisable special module)
except code XM7 (MOPF II)
Model 448
with code ED5 (Parameterisable special module)
except code XM7 (MOPF II)

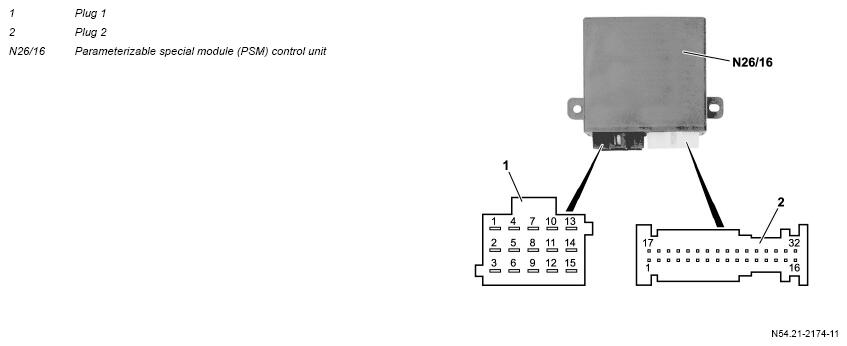

PLUG 1
| Pin no. | Use | Assignment |
|---|---|---|
| 1 | tml. 30_2 | tml. 30 |
| 2 | Multifunction output 02 | 10 A, tml. 30_2 (IO_4) |
| 3 | Multifunction output 05 | 5 A, tml. 30_2 (IO_7) |
| 4 | tml. 30_2 | tml. 30 |
| 5 | Multifunction output 01 | 5 A, tml. 30_2 (IO_6) |
| 6 | Multifunction output 18 | 5 A, tml. 30_2 (IO_8) |
| 7 | Multifunction output 04 | 10 A, tml. 30_1 (IO_3) |
| 8 | Not used | Not used |
| 9 | Ground return conductor (maximum 7.5 A) | tml. 31 |
| 10 | tml. 30_1 | tml. 30 |
| 11 | Multifunction output 03 | 5 A, bridge, tml. 30_1 (IO_1) |
| 12 | Multifunction output 19 | 5 A, tml. 30_1 (IO_5) |
| 13 | tml. 30_1 | tml. 30 |
| 14 | Multifunction output 20 | 5 A, bridge, tml. 30_1 (IO_2) |
| 15 | tml. 31 | tml. 31 |
PLUG 2
| Pin no. | Use | Assignment |
|---|---|---|
| 1 | Multifunction output 11 | 0.5 A Low Side (IO_17) |
| 2 | Multifunction output 14 | 0.5 A Low Side (IO_18) |
| 3 | Multifunction output 15 | 0.5 A Low Side (IO_20) |
| 4 | Multifunction output 08 | 0.5 A High Side tml. 30 KL30_1 (IO_13) |
| 5 | Multifunction output 09 | 0.5 A High Side tml. 30 KL30_1 (IO_14) |
| 6 | Multifunction output 10 | 0.5 A High Side tml. 30 KL30_1 (IO_15) |
| 7 | Multifunction input 05 | Low Side (IN_4) |
| 8 | Multifunction input 06 | Low Side (IN_5) |
| 9 | Multifunction input 01 | Analog (IN_9) |
| 10 | Multifunction input 10 | Analog (IN_10) |
| 11 | Multifunction input 07 | Low Side (IN_6) |
| 12 | Not used | Not used |
| 13 | Ground return conductor 1 (maximum 1 A) | tml. 31 |
| 14 | PSM-CAN shield (GND) | Shielding |
| 15 | Ground return conductor 2 (maximum 1 A) | tml. 31 |
| 16 | 3rd CAN-H (CAN3_H) | (CAN3_H) |
| 17 | Multifunction output 13 | 1 A Low Side (IO_11) |
| 18 | Multifunction output 17 | 1 A Low Side (IO_12) |
| 19 | Multifunction output 12 | 0.5 A Low Side (IO_19) |
| 20 | Multifunction output 07 | 1 A High Side tml. 30 KL30_1 (IO_9) |
| 21 | Multifunction output 06 | 1 A High Side tml. 30 KL30_1 (IO_10) |
| 22 | Multifunction output 16 | 0.5 A High Side tml. 30 KL30_1 (IO_16) |
| 23 | Multifunction input 04 | High Side (IN_1) |
| 24 | Multifunction input 08 | Analog (IN_7) |
| 25 | Multifunction input 09 | Analog (IN_8) |
| 26 | Multifunction input 02 | High Side (IN_2) |
| 27 | Multifunction input 03 | High Side (IN_3) |
| 28 | Body CAN-L | (CAN1_L) |
| 29 | Body CAN-H | (CAN1_H) |
| 30 | PSM CAN-L | (CAN2_L) |
| 31 | PSM CAN-H | (CAN2_H) |
| 32 | 3rd CAN-L | (CAN3_L) |
