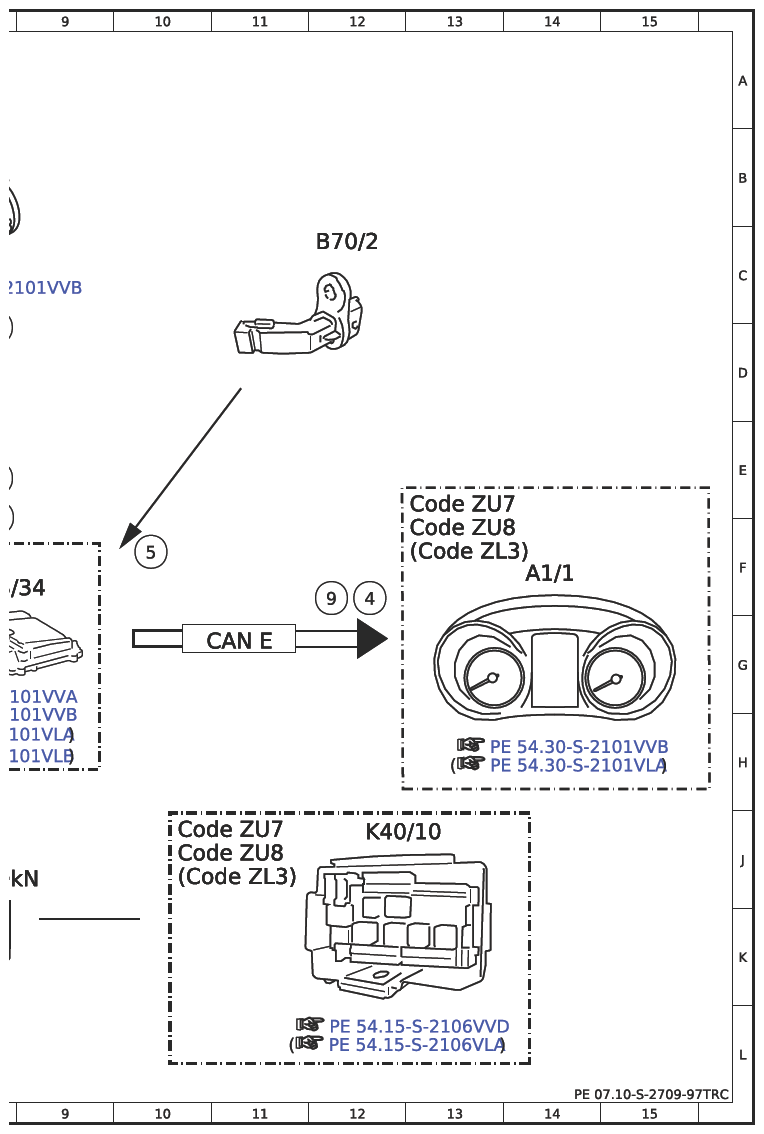

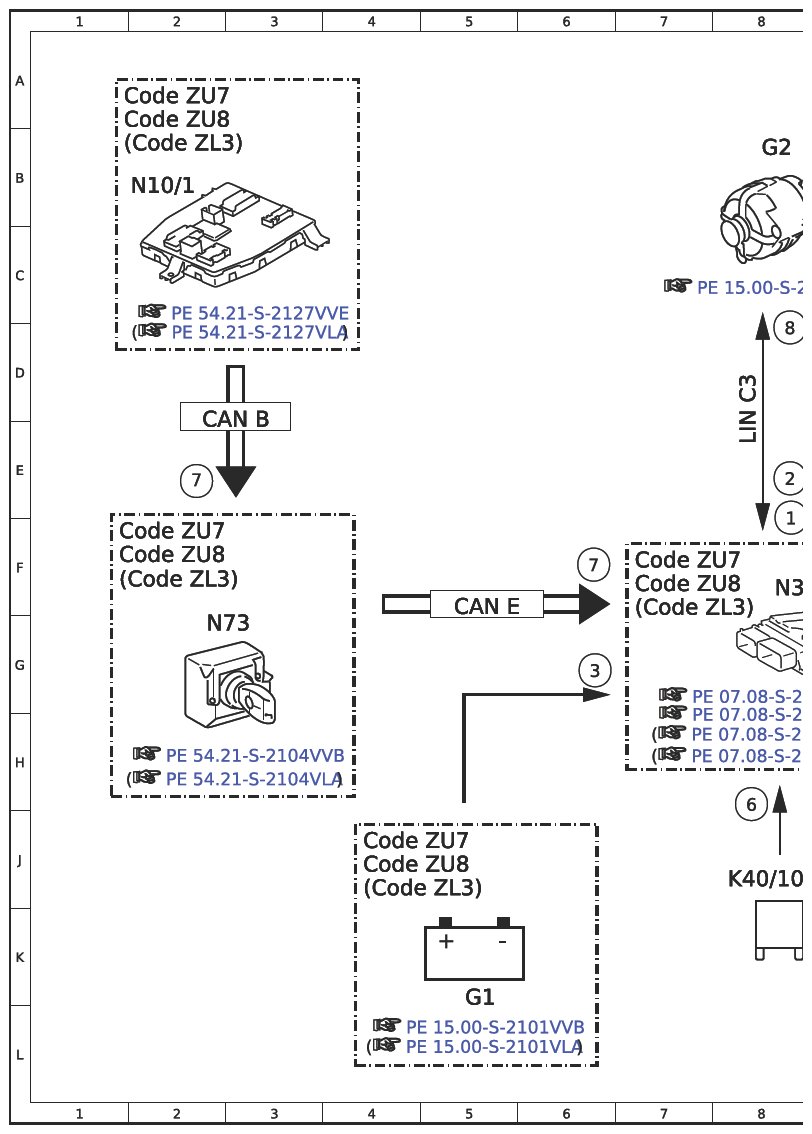

Electrical Function Schematic, Alternator Interface - PE07.10-S-2709-97TRC
Engine 274 in model 447
except code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Alternator, status | 8F |
| 2 | Circuit 61, status | 8E |
| 3 | Circuit 30, status | 6G |
| 4 | Instrument cluster, message | 12F |
| 5 | Engine speed, signal | 10F |
| 6 | Circuit 87, status | 8J |
| 7 | Specified alternator voltage, signal | 2E |
| 7 | Specified alternator voltage, signal | 6F |
| 8 | Engine management, communication | 8D |
| 9 | Engine running, signal | 12F |
| A1/1 | Instrument cluster (KI) control unit | 14F |
| B70/2 | Crankshaft Hall sensor | 12C |
| CAN B | Interior CAN | 2E |
| CAN E | Chassis CAN | 11G |
| CAN E | Chassis CAN | 5F |
| Code ZL3 | National version for Latin America | 13F |
| Code ZL3 | National version for Latin America | 7F |
| Code ZL3 | National version for Latin America | 10J |
| Code ZL3 | National version for Latin America | 1F |
| Code ZL3 | National version for Latin America | 1B |
| Code ZL3 | National version for Latin America | 4J |
| Code ZU7 | Canada version | 13E |
| Code ZU7 | Canada version | 7F |
| Code ZU7 | Canada version | 10J |
| Code ZU7 | Canada version | 1F |
| Code ZU7 | Canada version | 1A |
| Code ZU7 | Canada version | 4J |
| Code ZU8 | USA version | 13F |
| Code ZU8 | USA version | 7F |
| Code ZU8 | USA version | 10J |
| Code ZU8 | USA version | 1F |
| Code ZU8 | USA version | 1A |
| Code ZU8 | USA version | 4J |
| G1 | On-board electrical system battery | 5K |
| G2 | Alternator | 8B |
| K40/10 | Engine compartment fuse and relay module | 12J |
| K40/10kN | Circuit 87M relay | 8J |
| LIN C3 | Drivetrain LIN | 8D |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 2B |
| N3/34 | ME-SFI [ME] control unit | 8F |
| N73 | Electronic ignition lock (EZS) control unit | 2G |
