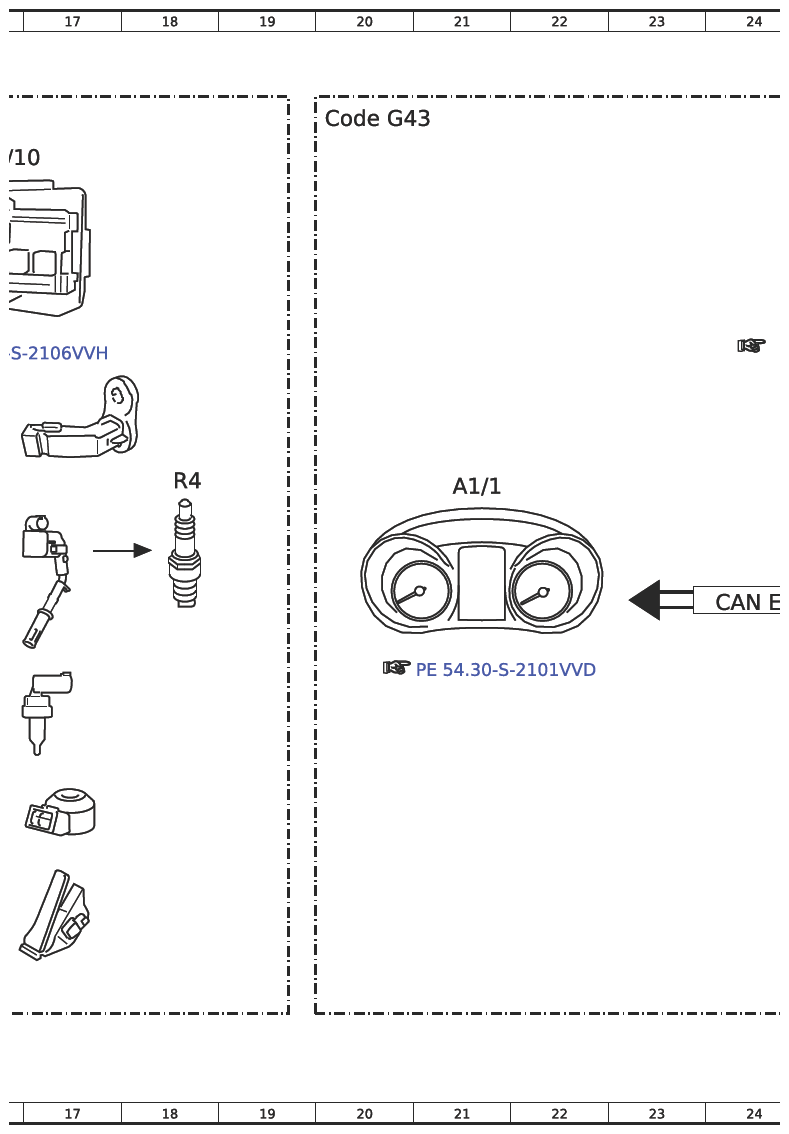

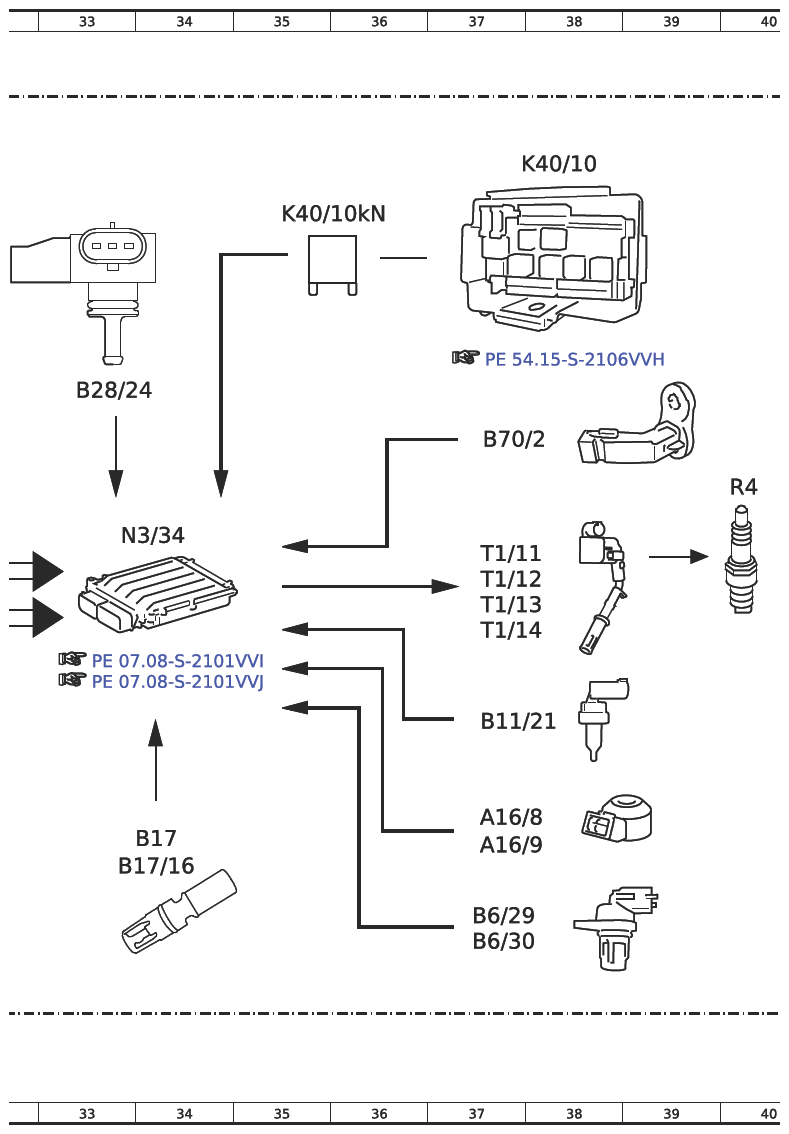

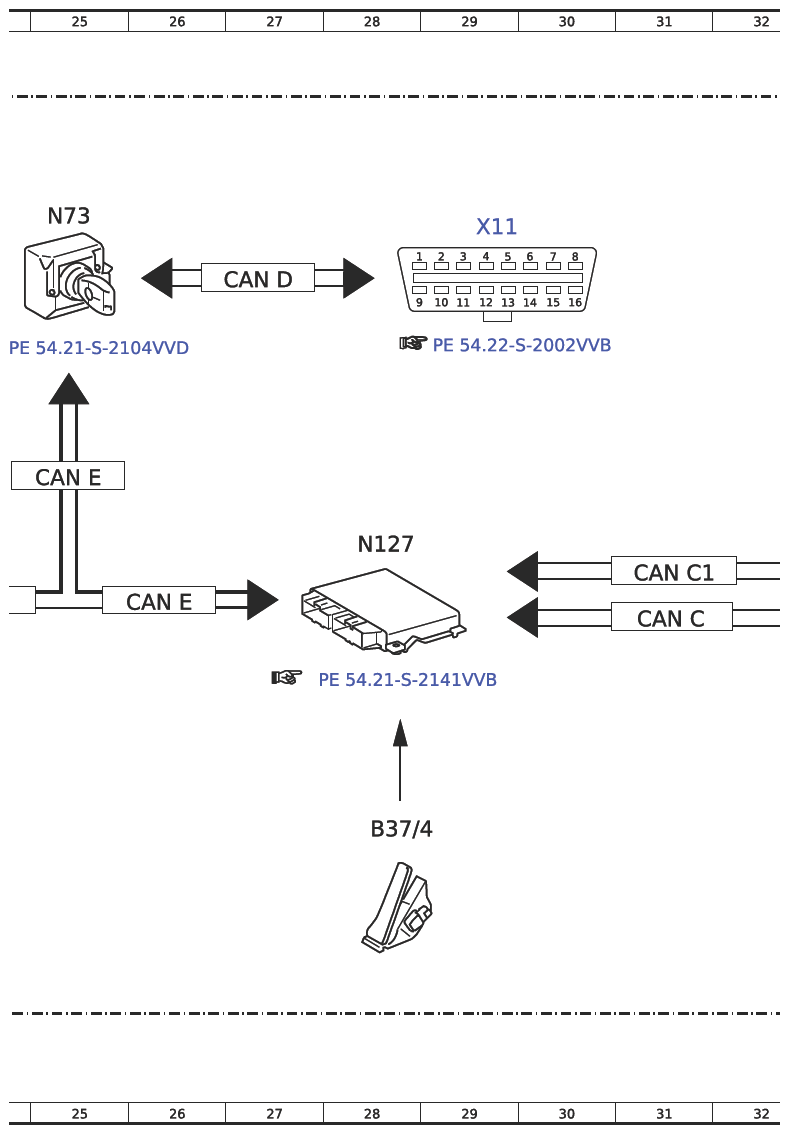

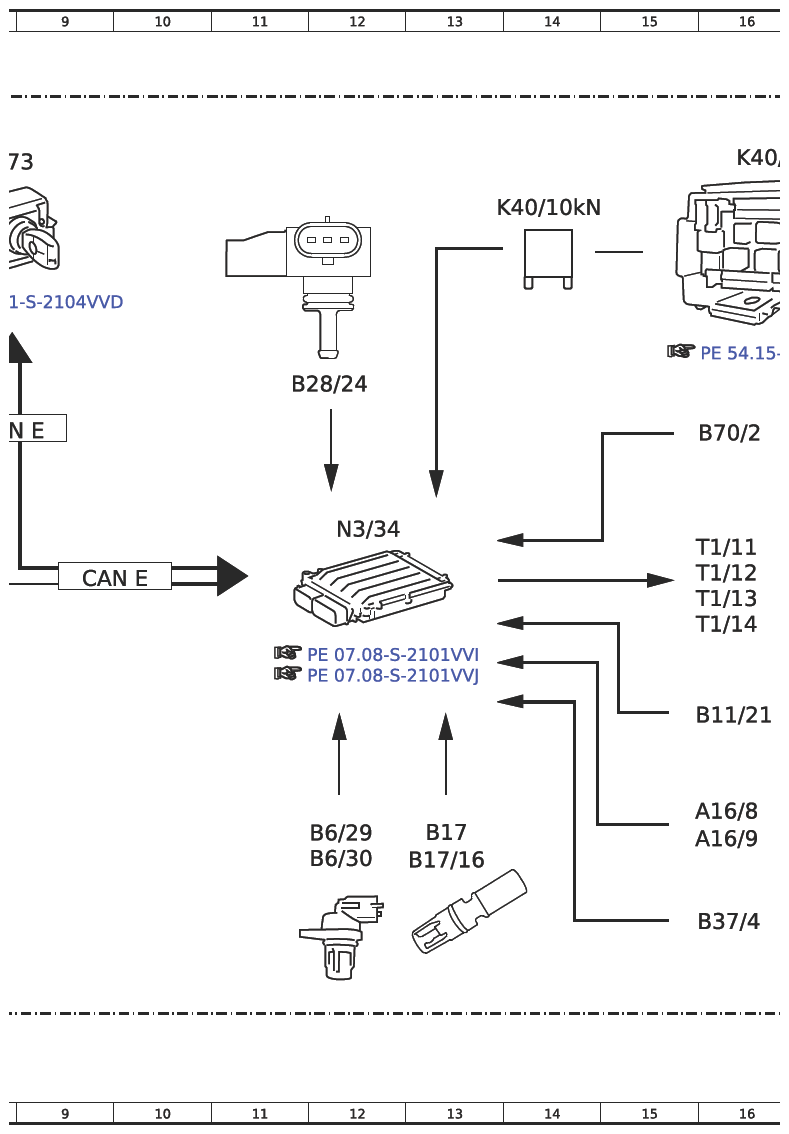

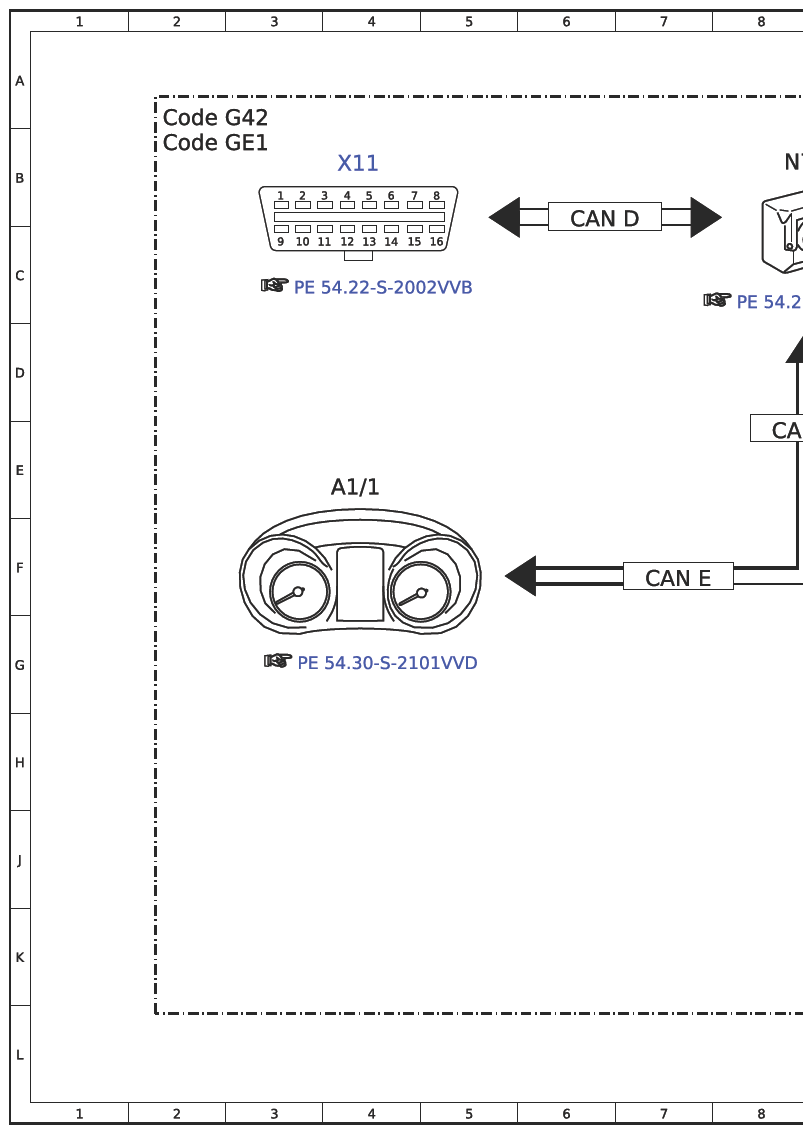

Function Schematic For Knock Control - PE07.61-S-2501-97TRH
Engine 274 in model 447.6/7 with code XM0 (Facelift)
| Code: | Designation: | Position: |
|---|---|---|
| A1/1 | Instrument cluster (KI) control unit | 4E |
| A1/1 | Instrument cluster (KI) control unit | 21E |
| A16/8 | Knock sensor 1 | 15J |
| A16/8 | Knock sensor 1 | 37J |
| A16/9 | Knock sensor 2 | 15J |
| A16/9 | Knock sensor 2 | 37J |
| B11/21 | Coolant temperature sensor | 15H |
| B11/21 | Coolant temperature sensor | 37H |
| B17 | Charge air temperature sensor upstream of throttle valve | 13J |
| B17 | Charge air temperature sensor upstream of throttle valve | 34J |
| B17/16 | Charge air temperature sensor downstream of throttle valve | 13J |
| B17/16 | Charge air temperature sensor downstream of throttle valve | 34J |
| B28/24 | Intake manifold pressure sensor | 12D |
| B28/24 | Intake manifold pressure sensor | 33D |
| B37/4 | Accelerator pedal module | 15K |
| B37/4 | Accelerator pedal module | 28J |
| B6/29 | Intake camshaft Hall sensor | 37K |
| B6/29 | Intake camshaft Hall sensor | 12J |
| B6/30 | Exhaust camshaft Hall sensor | 37K |
| B6/30 | Exhaust camshaft Hall sensor | 12J |
| B70/2 | Crankshaft Hall sensor | 15E |
| B70/2 | Crankshaft Hall sensor | 37E |
| CAN C | Drive train CAN | 31G |
| CAN C1 | Engine CAN | 31F |
| CAN D | Diagnostic CAN | 6C |
| CAN D | Diagnostic CAN | 27C |
| CAN E | Chassis CAN | 9F |
| CAN E | Chassis CAN | 7F |
| CAN E | Chassis CAN | 8E |
| CAN E | Chassis CAN | 26F |
| CAN E | Chassis CAN | 25E |
| CAN E | Chassis CAN | 24F |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 2A |
| Code G43 | 9G-TRONIC | 20A |
| Code GE1 | 6-speed manual transmission TSG 380 | 2B |
| K40/10 | Engine compartment fuse and relay module | 16B |
| K40/10 | Engine compartment fuse and relay module | 38B |
| K40/10kN | Circuit 87M relay | 14B |
| K40/10kN | Circuit 87M relay | 35B |
| N127 | Drivetrain control unit | 28F |
| N3/34 | ME-SFI [ME] control unit | 12F |
| N3/34 | ME-SFI [ME] control unit | 34F |
| N73 | Electronic ignition lock (EZS) control unit | 8B |
| N73 | Electronic ignition lock (EZS) control unit | 25B |
| R4 | Spark plugs | 18E |
| R4 | Spark plugs | 40E |
| T1/11 | Cylinder 1 ignition coil | 15F |
| T1/11 | Cylinder 1 ignition coil | 37F |
| T1/12 | Cylinder 2 ignition coil | 15F |
| T1/12 | Cylinder 2 ignition coil | 37F |
| T1/13 | Cylinder 3 ignition coil | 15F |
| T1/13 | Cylinder 3 ignition coil | 37F |
| T1/14 | Cylinder 4 ignition coil | 15G |
| T1/14 | Cylinder 4 ignition coil | 37G |
| X11 | Diagnostic connector | 4B |
| X11 | Diagnostic connector | 29C |
