Function Schematic For Overrun Mode - PE08.00-S-2502-97TRH
Model 447.6 with code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except code XM7 (MOPF II)
Model 447.6 with code ME0 (Electric motor 85 kW) except code XM7 (MOPF II)
Model 447.7 up to 9/30/20 with code ME0 (Electric motor 85 kW) except code XM7 (MOPF II)
Model 447.7 with code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except code XM7 (MOPF II)
Model 447.7 with code ME4 (Electric motor 145 kW) except code XM7 (MOPF II)
| Code: | Designation: | Position: |
|---|---|---|
| A1/1 | Instrument cluster (KI) control unit | 23D |

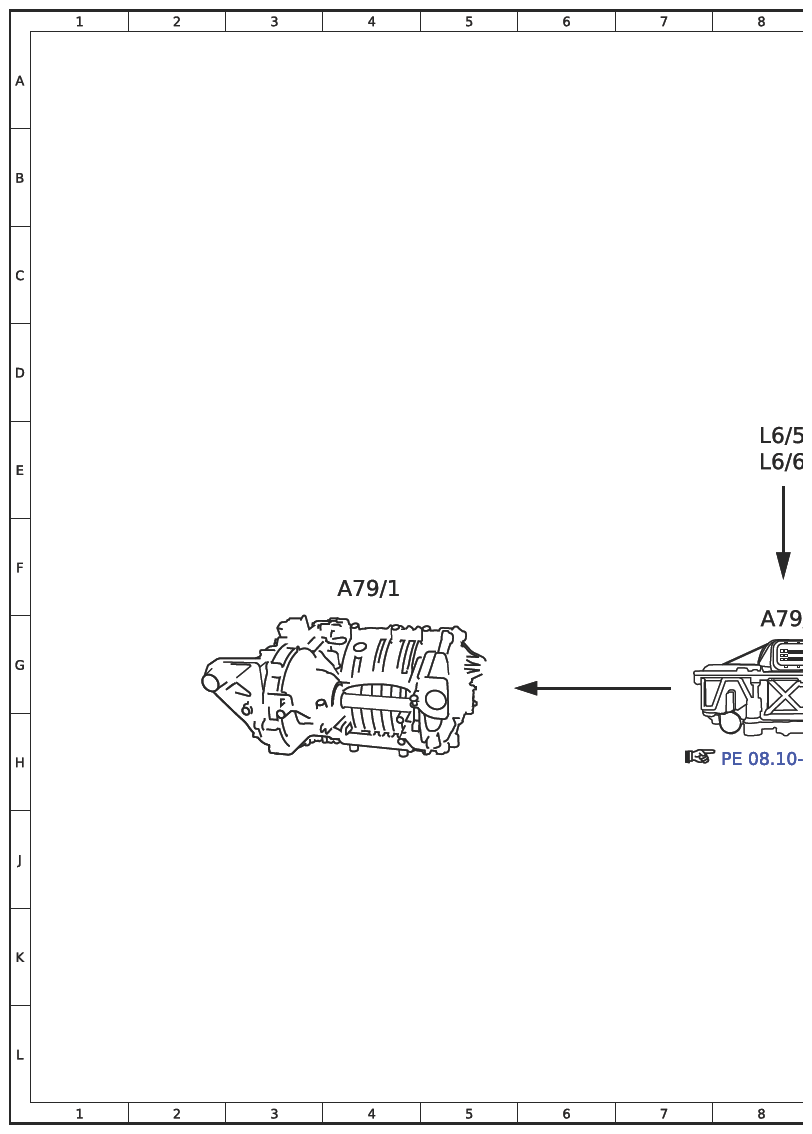

| A79/1 | Electric machine | 4F |
| A79/3 | Power electronics control unit | 8G |

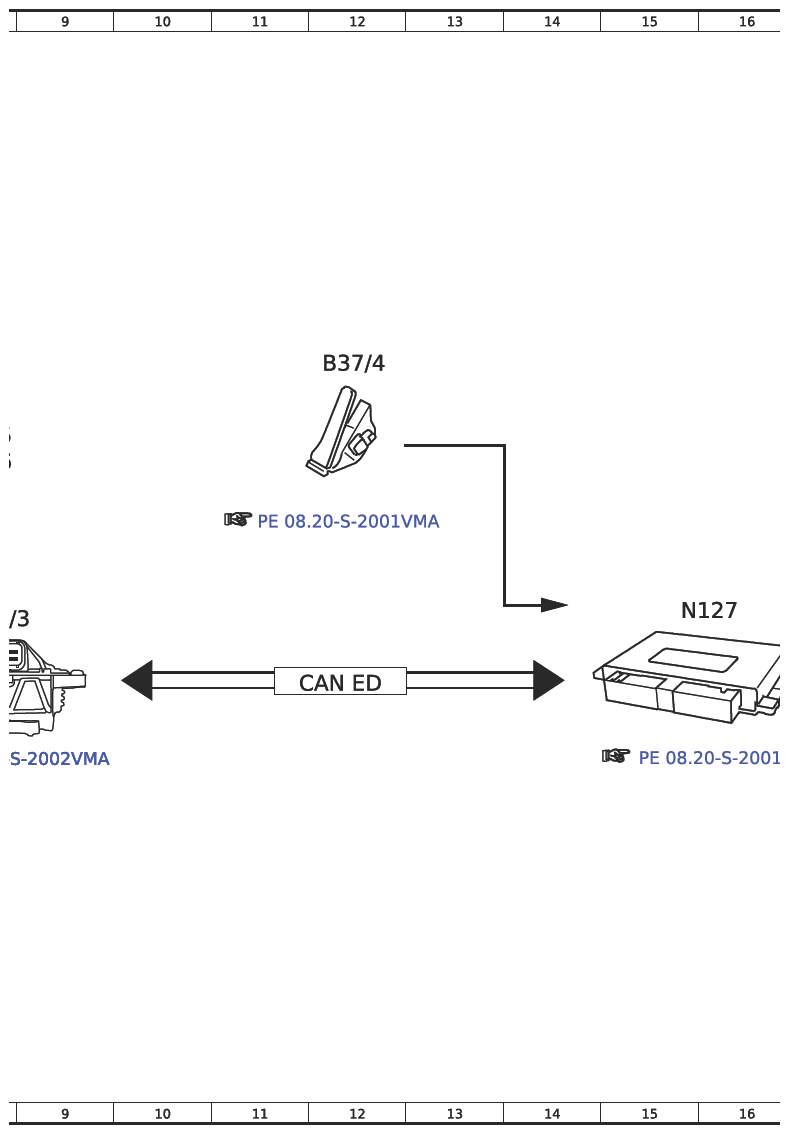

| B37/4 | Accelerator pedal module | 12D |

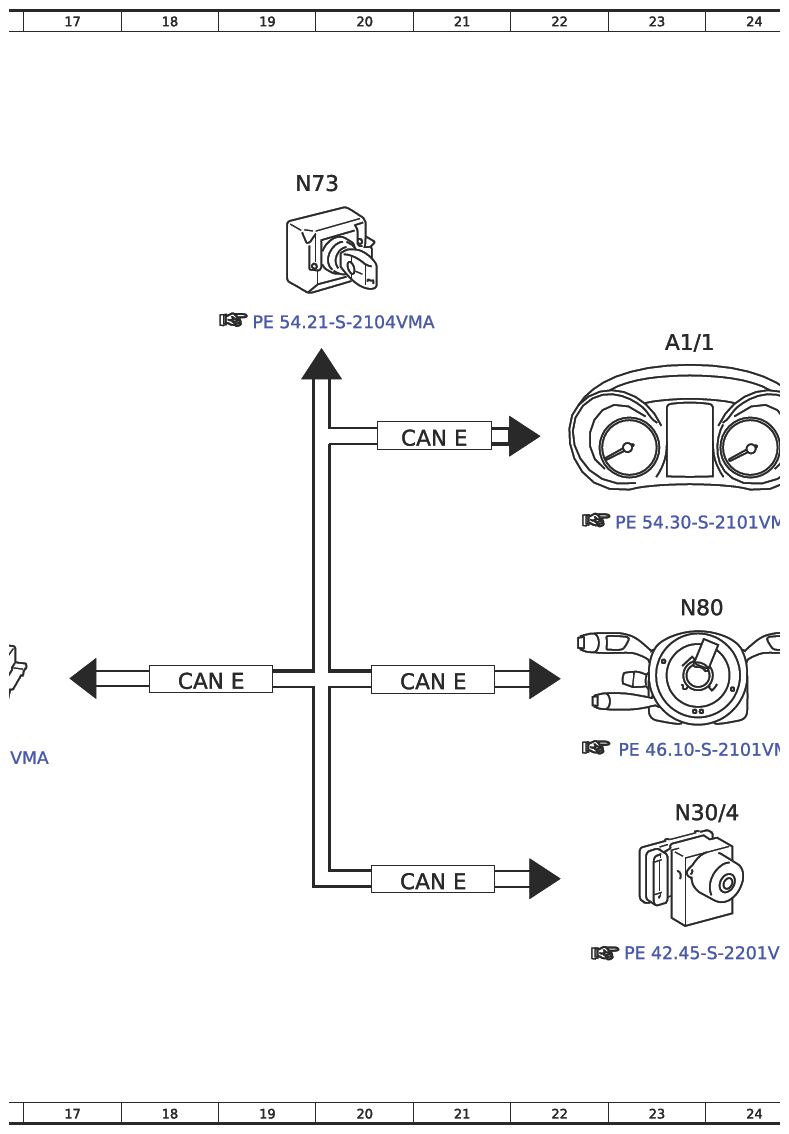

| CAN E | Chassis CAN | 21G |
| CAN E | Chassis CAN | 21E |
| CAN E | Chassis CAN | 18G |
| CAN E | Chassis CAN | 21J |
| CAN ED | Electric drive system CAN | 12G |
| L6/5 | Left electric machine rpm sensor | 8E |
| L6/6 | Right electric machine rpm sensor | 8E |
| LIN E1 | Steering LIN | 25G |
| N127 | Drivetrain control unit | 15G |
| N135 | Steering wheel electronics | 27H |
| N30/4 | Electronic Stability Program (ESP) control unit | 23J |
| N73 | Electronic ignition lock (EZS) control unit | 19B |
| N80 | Steering column tube module (MRM) control unit | 23F |

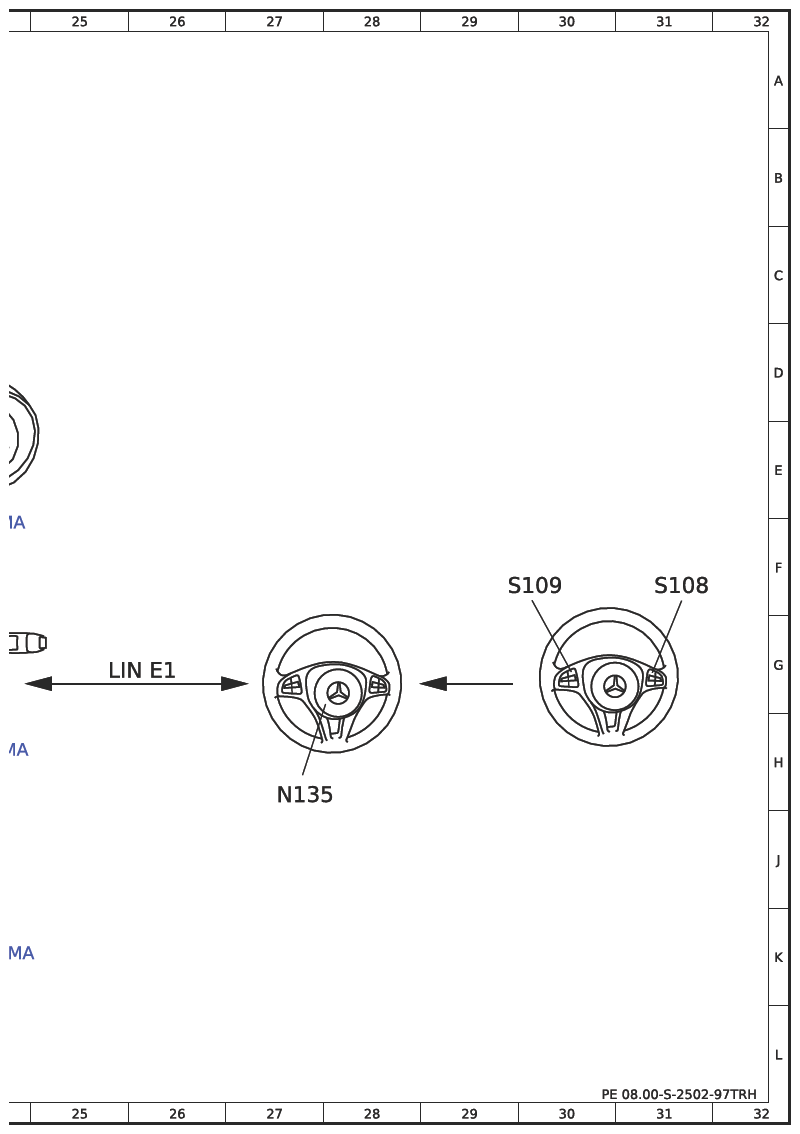

| S108 | Recuperation levels push button switch (-) | 31F |
| S109 | Recuperation levels push button switch (+) | 29F |
