Overview Of System Components For Supplemental Restraint System - GF91.60-S-9996TRA
Model 447.6/7/8
Except Code XM0 (Facelift)
Model 448.7/8

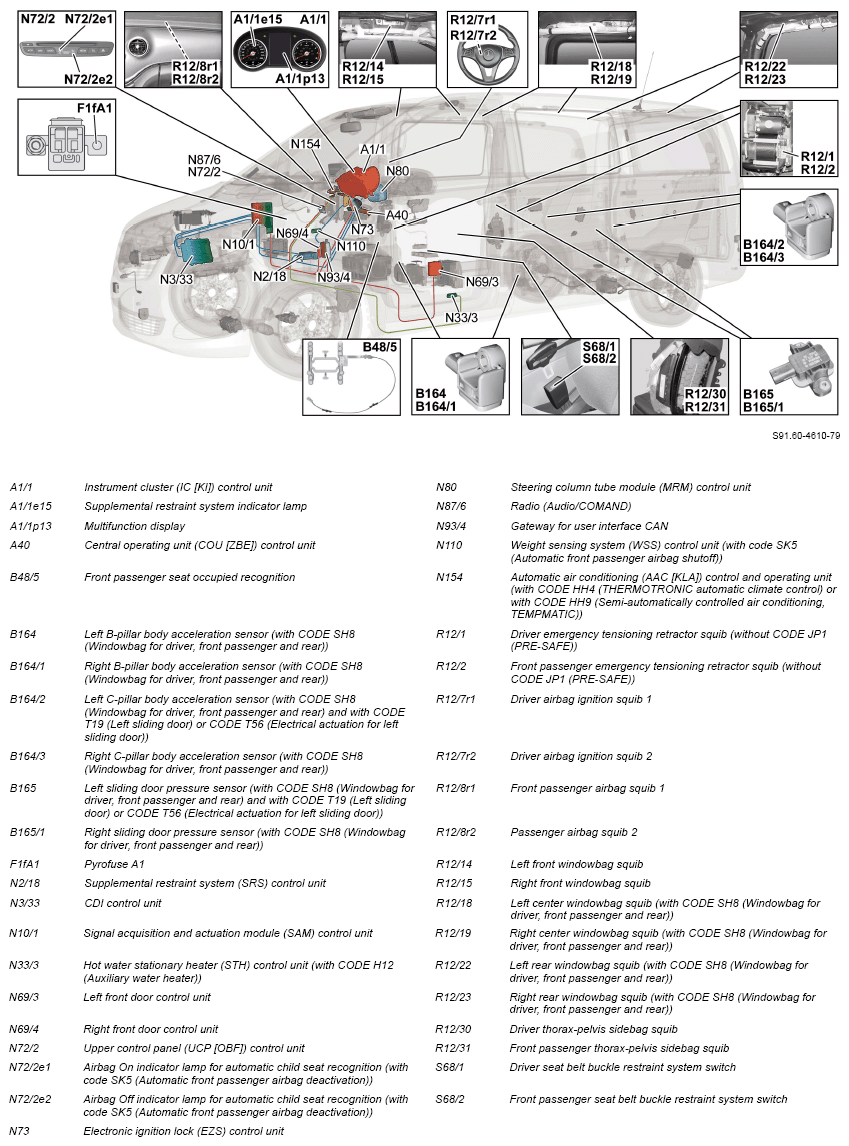

Shown: model 447.8 (with engine 651)

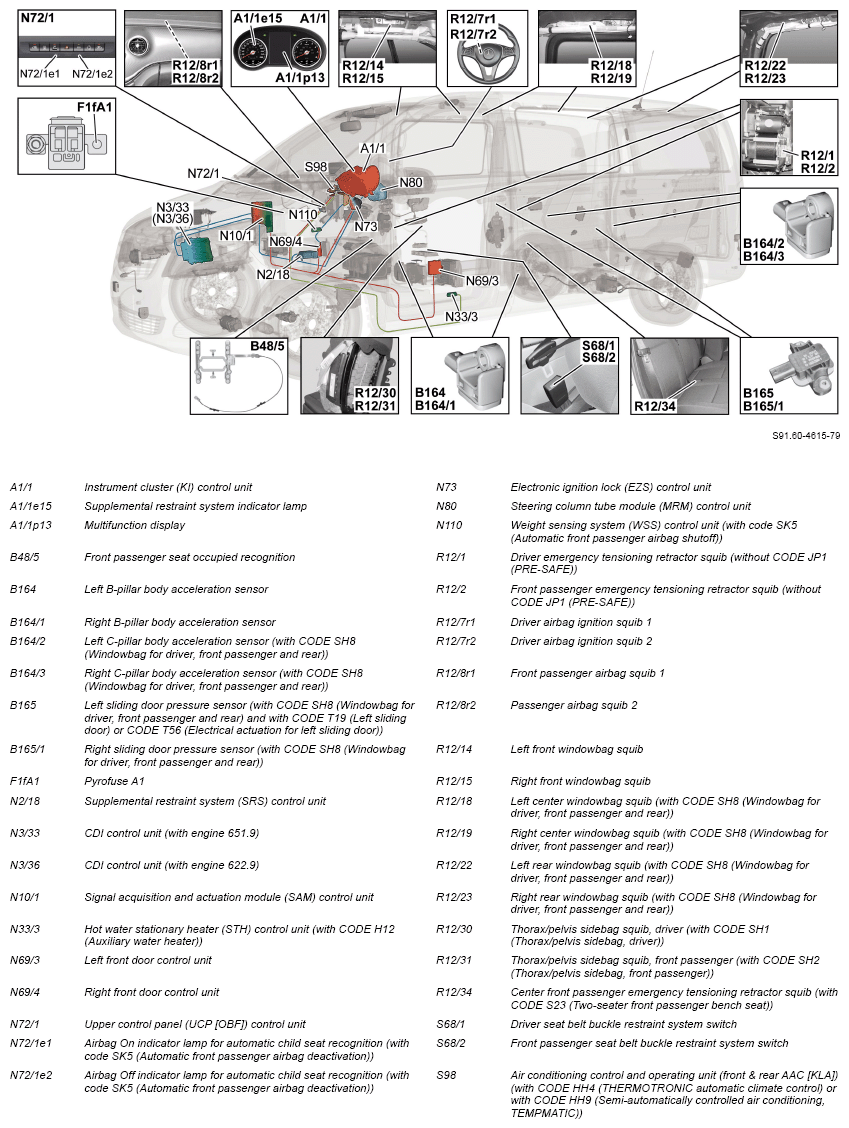

Shown is model 447.6/7 (with engine 622.9, 651.9)
| Instrument cluster (IC) control unit, component description | A1/1, A1/1p13 | GF54.30-S-6004TRA | |
| Central operating unit (COU), component description | Model 447.8 except code XM0 (Facelift) Model 448.8 A40 |
GF54.21-S-4512TRA | |
| Supplemental restraint system control unit, component description | Model 447.6/7/8 except code XM0 (Facelift) except code XM7 (MOPF II) Model 448.7/8 N2/18 |
GF91.60-S-4080TRA | |
| Component description for CDI control unit | Model 447 with engine 651.9 except code XM0 (Facelift) N3/33 |
GF07.16-S-6000TRB | |
| Model 447 with engine 622 except code XM0 (Facelift) N3/36 |
GF07.16-S-6000TRA | ||
| Component description for ME-SFI (ME) control unit | Model 447 with engine 274 except code XM0 (Facelift) Model 448 with engine 274 N3/34 |
GF07.61-S-6000TRC | |
| SAM control unit, component description | N10/1 | GF54.21-S-4157TRA | |
| Auxiliary water heater control unit, component description | Model 447.6/7/8 with code H12 (Auxiliary hot-water heater) except code XM0 (Facelift) |
GF83.70-S-4047TRA | |
| Component description for left front door control unit | Model 447 except code XM0 (Facelift) except code XM7 (MOPF II) Model 448 N69/3 |
GF72.29-S-6001TRA | |
| Component description for right front door control unit | Model 447 except code XM0 (Facelift) except code XM7 (MOPF II) Model 448 N69/4 |
GF72.29-S-6009TRA | |
| Upper control panel control unit, component description | Model 447.6/7 except code XM0 (Facelift) Model 448.7 N72/1, N72/1e1, N72/1e2 |
GF54.21-S-6040TRB | |
| Model 447.8 except code XM0 (Facelift) Model 448.8 N72/2, N72/2e1, N72/2e2 |
GF54.21-S-6040TRA | ||
| Component description for the electronic ignition lock control unit | Model 447.6/7/8 except code XM0 (Facelift) except code XM7 (MOPF II) Model 448.7/8 except code XM7 (MOPF II) N73 |
GF80.57-S-6001TRA | |
| Steering column tube module control unit (MRM), component description | Model 447.6/7/8 except code XM0 (Facelift) except code XM7 (MOPF II) Model 448.7/8 N80 |
GF54.21-S-6052TRA | |
| Component description for the radio | Model 447.8 with code EA1 (Audio 20 CD) except code XM0 (Facelift) Model 447.8 with code EJ8 (Audio 20 USB) except code XM0 (Facelift) N87/6 |
GF82.60-S-3122TRB | |
| Model 447.8 with code EA2 (COMAND Online with 6-disc DVD changer) except code EA1 (Audio 20 CD) except code EJ8 (Audio 20 USB) except code XM0 (Facelift) Model 447.8 with code EJ9 (COMAND Online) except code EA1 (Audio 20 CD) except code EJ8 (Audio 20 USB) except code XM0 (Facelift) Model 448.8 with code EA2 (COMAND Online with 6-disc DVD changer) N87/6 |
GF82.60-S-3122TRC | ||
| Gateway for user interface CAN, component description | Model 447.8 except code XM0 (Facelift) Model 448.8 N93/4 |
GF54.21-S-2124TRA | |
| Climate control, control unit, component description | Model 447.8 with code HH4 (THERMOTRONIC automatic climate control) except code XM0 (Facelift) Model 447.8 with code HH9 (Air conditioner, automatic heater control) except code XM0 (Facelift) Model 448 with code HH4 (THERMOTRONIC automatic climate control) N154 |
GF83.40-S-2250TRA | |
| Front climate control operating unit, component description | Model 447.6/7 except code XM0 (Facelift) Model 448.7 S98 |
GF83.40-S-2260TRB | |
| Table of contents for function description of supplemental restraint system function | GF91.60-S-0996TRA |
