Function Schematic, Trigger Additional Functions After Accident - PE91.60-S-2502-97TRB
Model 447.6
with code XM0 (Facelift)
except code M8E (Electric motor 85 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
Model 447.7
with code XM0 (Facelift)
except code M7E (Electric motor 150 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
except code ME4 (Electric motor 145 kW)
| Code: | Designation: | Position: |
|---|---|---|
| CAN B | Interior CAN | 26F |
| CAN B | Interior CAN | 27G |
| CAN B | Interior CAN | 29F |
| CAN B | Interior CAN | 23D |
| CAN B | Interior CAN | 24F |
| CAN B | Interior CAN | 8D |
| CAN B | Interior CAN | 15D |
| CAN E | Chassis CAN | 9F |
| CAN E | Chassis CAN | 13F |
| CAN E | Chassis CAN | 16G |
| CAN E | Chassis CAN | 18F |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 16H |
| Code G43 | 9G-TRONIC | 9K |
| Code HH4 | THERMOTRONIC automatic air conditioning | 28H |
| Code HH9 | Semi-automatically controlled air conditioning, TEMPMATIC | 25H |
| Code ME0 | Electric motor 85 kW | 3B |
| Code ME4 | Electric motor 145 kW | 3C |
| Code MG3 | Engine OM 651 DE 22 LA 120 kW (163 hp) 3800 rpm | 13H |
| Code MG4 | Engine OM 651 DE 22 LA 140 kW (190 hp) 3800 rpm | 13H |
| Code MG7 | Engine OM 651 DE 22 LA 100 kW 3800 rpm | 13J |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 9K |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 16H |
| Code MU0 | OM 654 DE 20 LA 75 kW (102 hp) 3800 rpm | 9H |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 9H |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 9J |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 9J |
| Code MU8 | OM 654 DE 20 LA 176 kW (239 hp) 3800 rpm | 9J |
| Code MX1 | Engine OM 622 DE 16 LA 65 kW (88 hp) 3800 rpm | 19H |
| Code MX2 | Engine OM 622 DE 16 LA 84 kW (114 hp) 3800 rpm | 19H |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 9K |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 9K |
| Code S00 | Airbag control unit generation AB12 | 2B |
| Code S00 | Airbag control unit generation AB12 | 2B |
| Code SK5 | Automatic child seat recognition (ACSR) in front passenger seat | 7J |
| LIN E2 | Seat occupied recognition LIN | 7G |

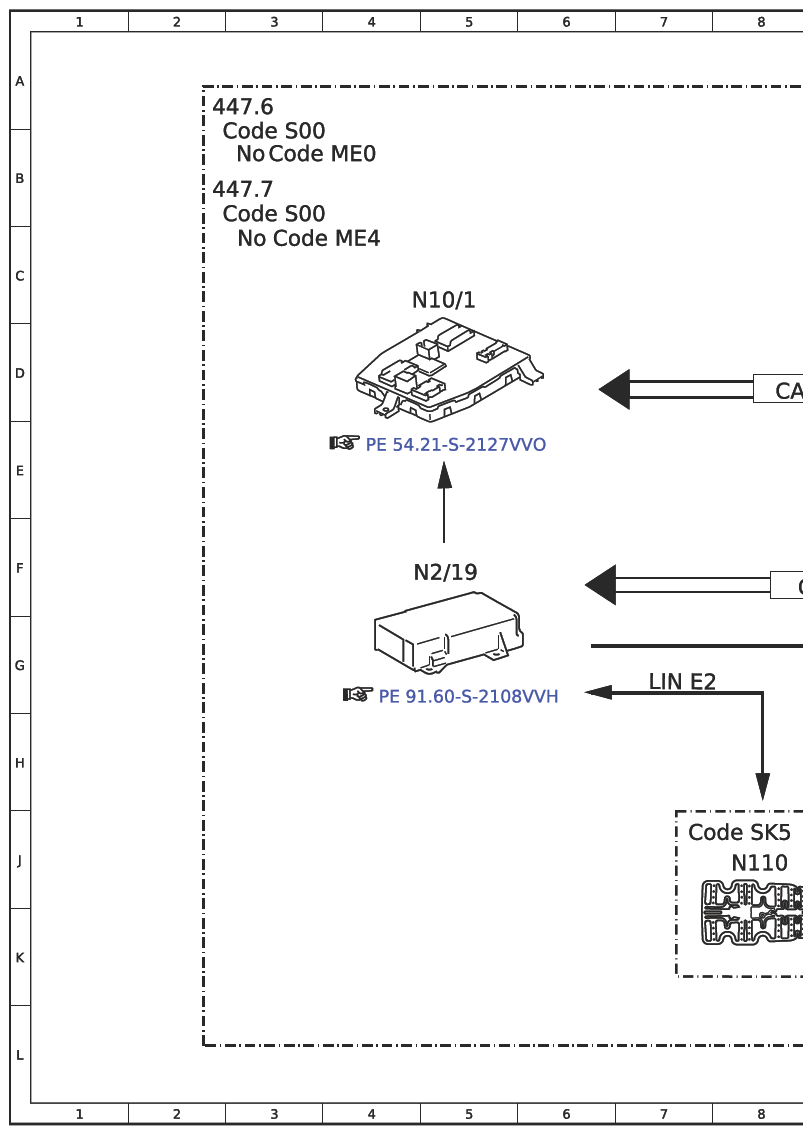

| N10/1 | Signal acquisition and actuation module (SAM) control unit | 5C |
| N110 | Weight Sensing System (WSS) control unit | 8J |

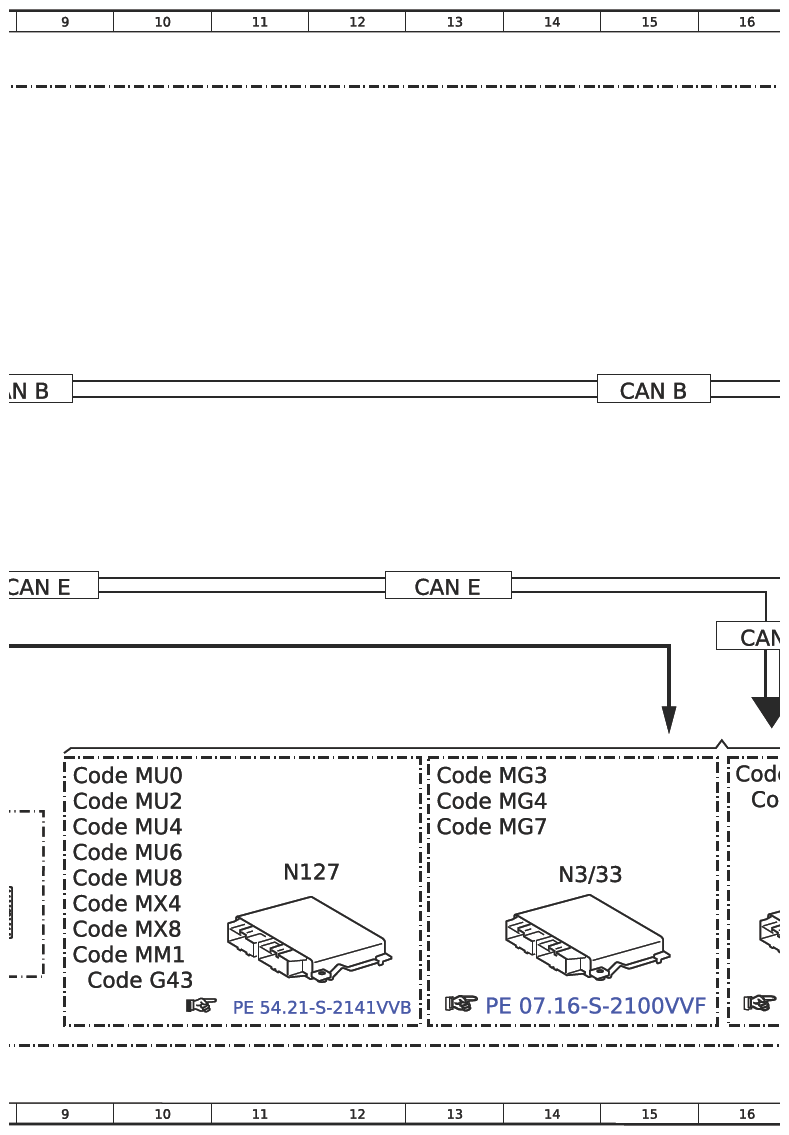

| N127 | Drivetrain control unit | 11J |
| N2/19 | Supplemental restraint system (SRS) control unit | 5F |
| N3/33 | CDI control unit | 14J |
| N3/34 | ME-SFI [ME] control unit | 17J |
| N3/36 | CDI control unit | 20J |

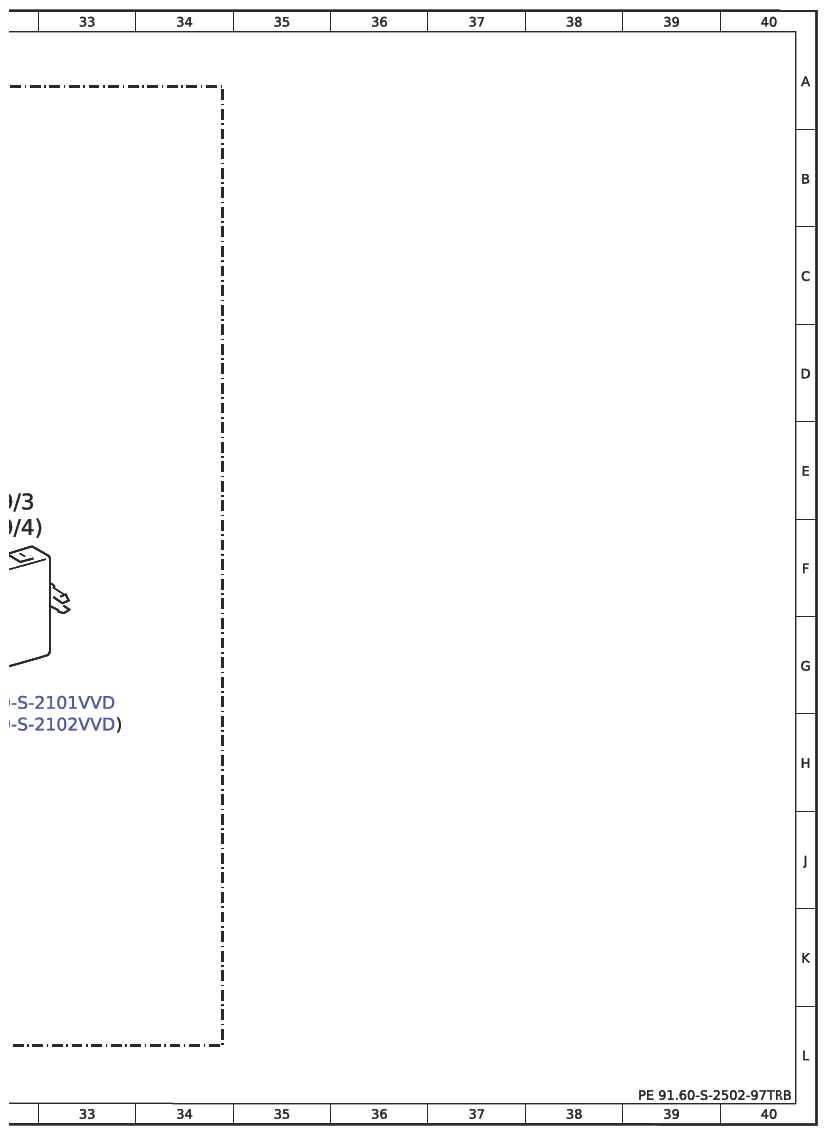

| N69/3 | Left front door control unit | 32E |
| N69/4 | Right front door control unit | 32F |

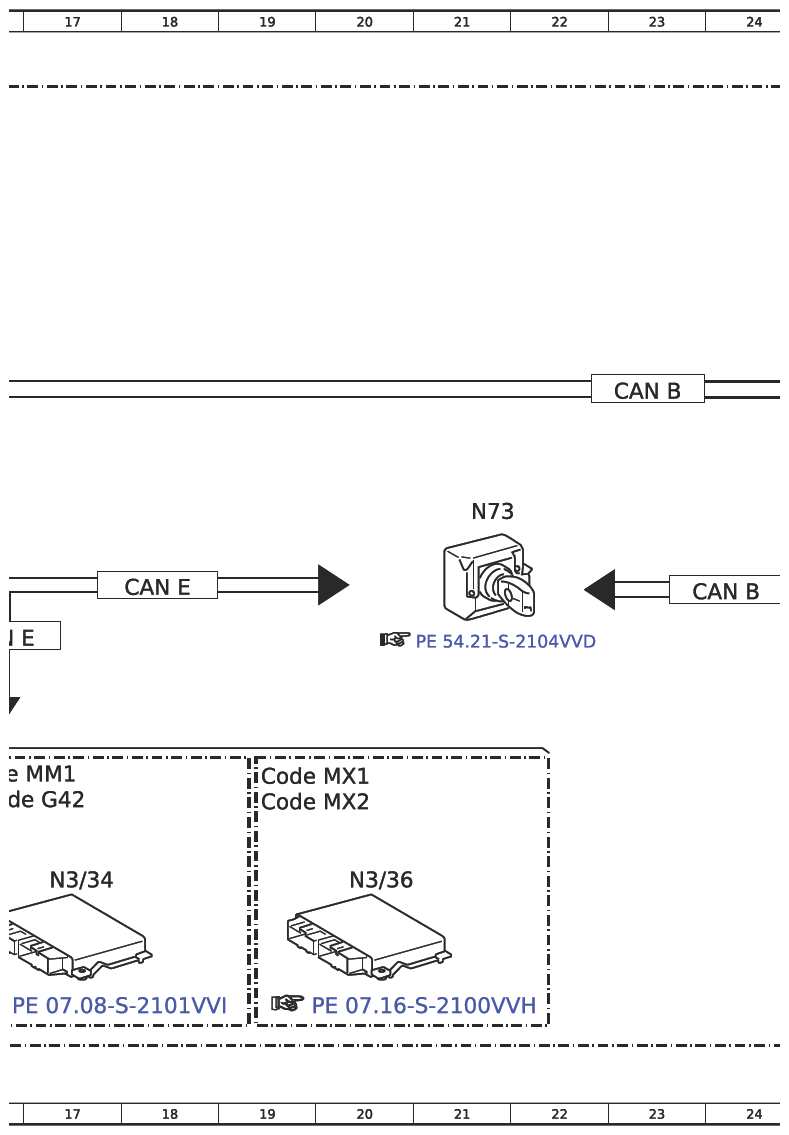

| N73 | Electronic ignition lock (EZS) control unit | 21F |

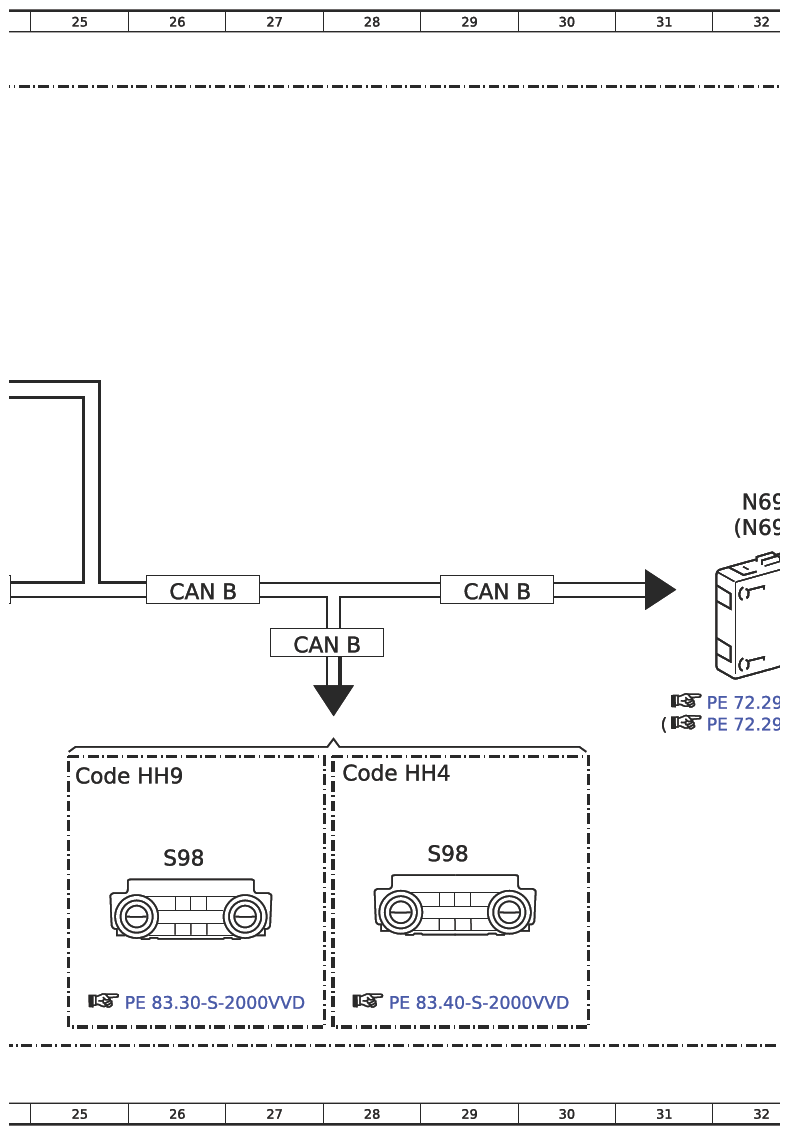

| S98 | Air conditioning control and operating unit (front & rear KLA) | 26J |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 29J |
