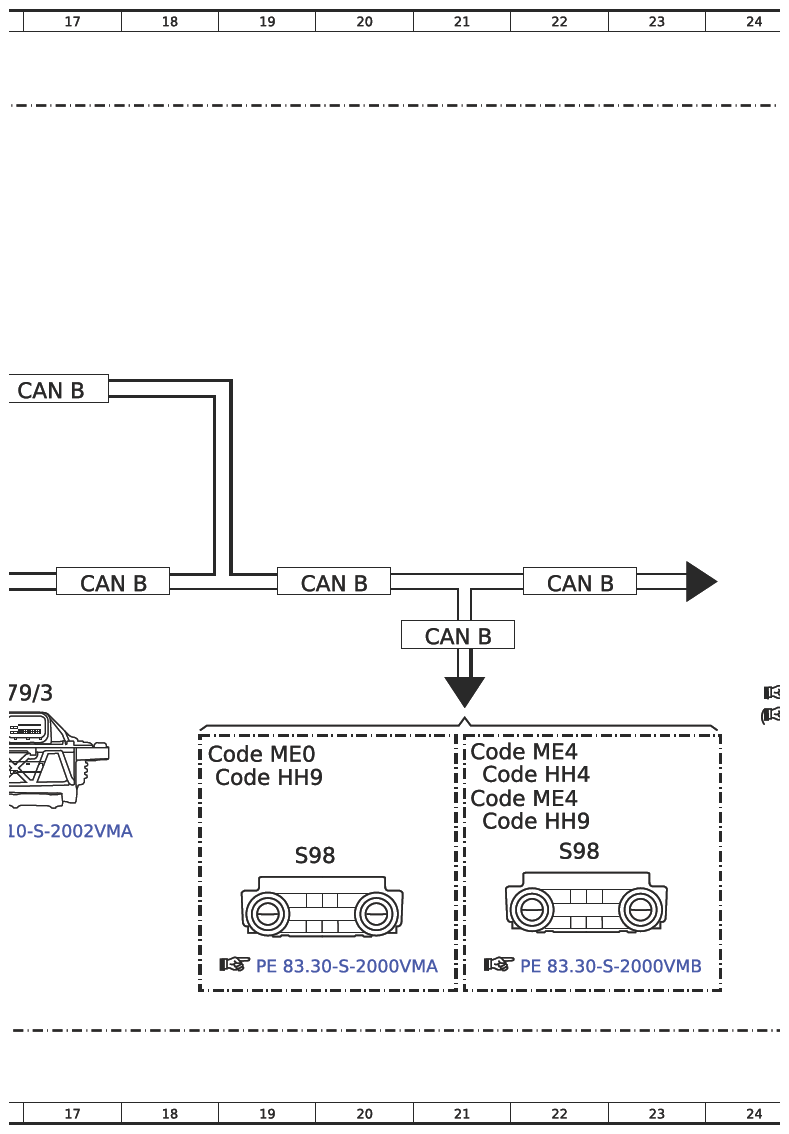

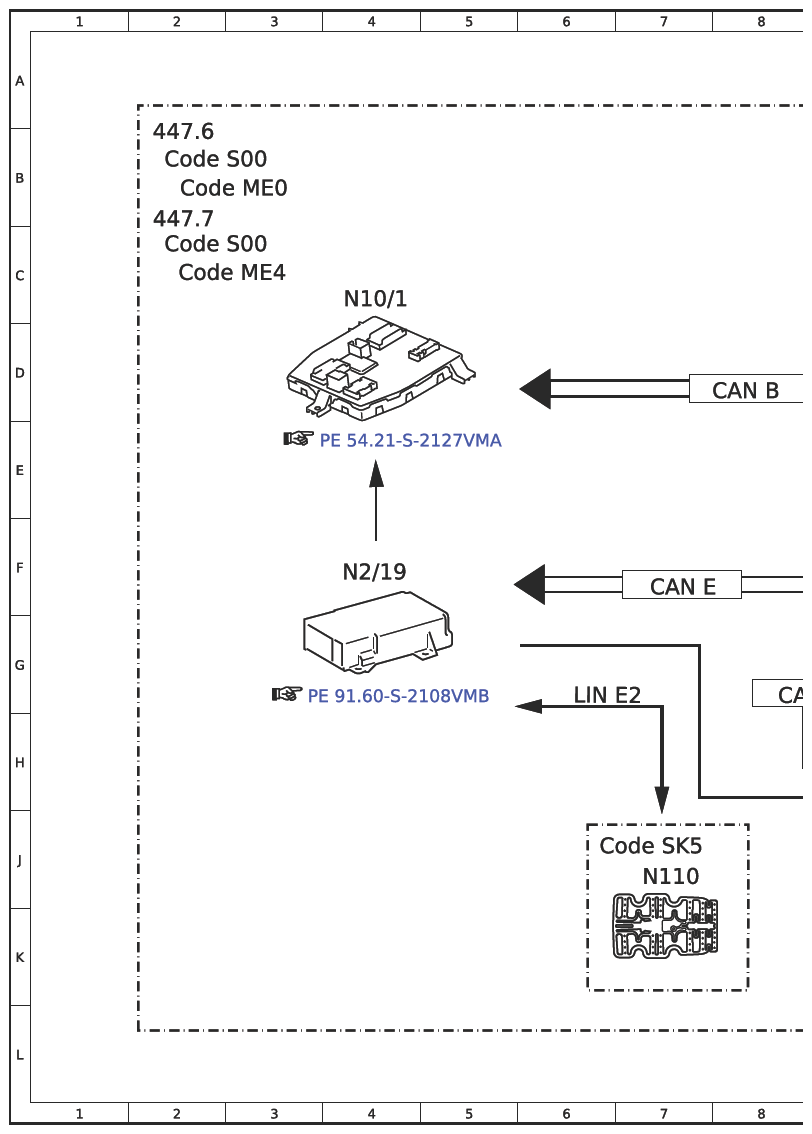

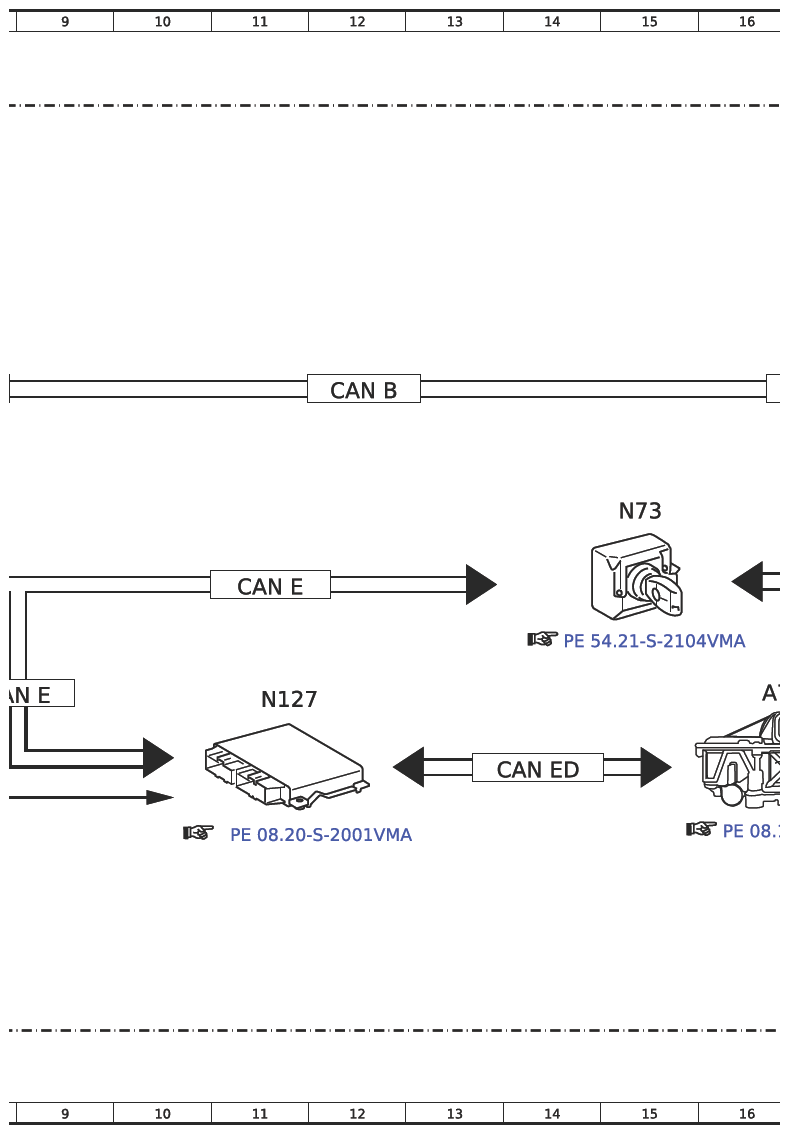

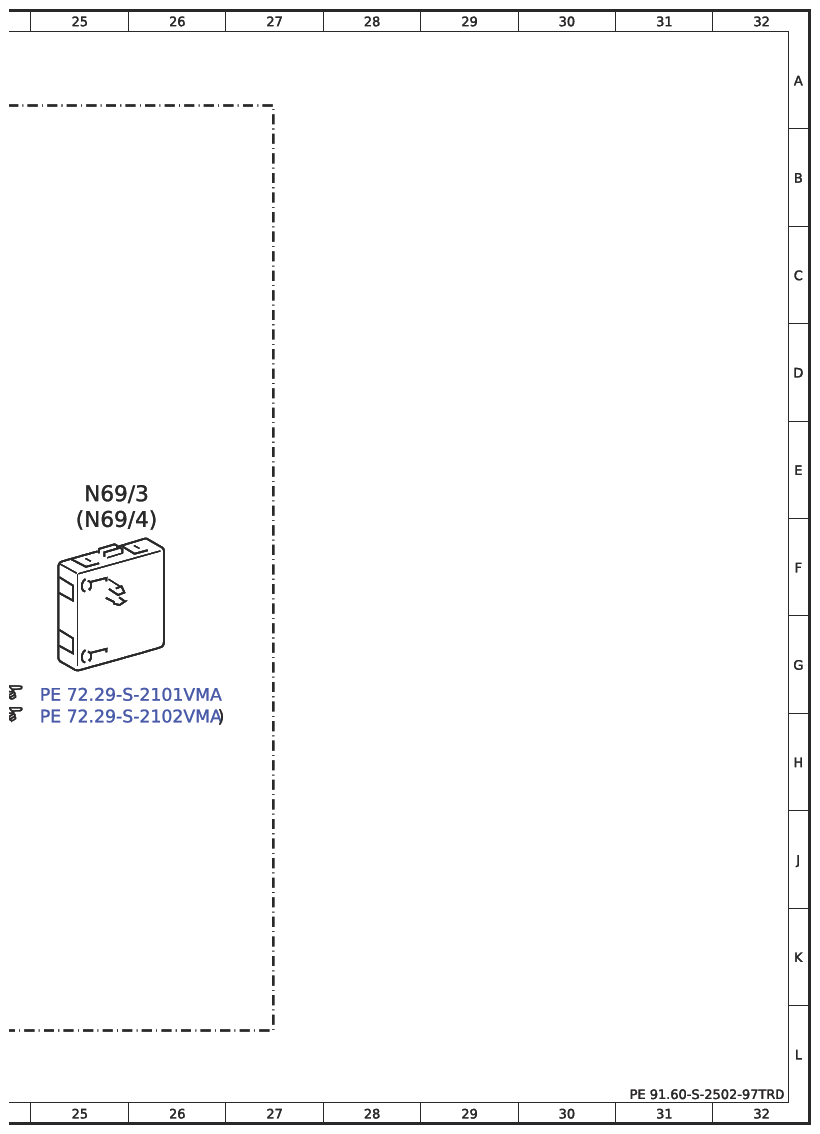

Function Schematic, Trigger Additional Functions After Accident - PE91.60-S-2502-97TRD
Model 447.6
with code M8E (Electric motor 85 kW/battery 60 kWh (usable))
Model 447.6
with code ME0 (Electric motor 85 kW)
Model 447.7 up to 9/30/20
with code ME0 (Electric motor 85 kW)
Model 447.7
with code M7E (Electric motor 150 kW/battery 60 kWh (usable))
Model 447.7
with code ME4 (Electric motor 145 kW)
| Code: | Designation: | Position: |
|---|---|---|
| A79/3 | Power electronics control unit | 16G |
| CAN B | Interior CAN | 20F |
| CAN B | Interior CAN | 21G |
| CAN B | Interior CAN | 22F |
| CAN B | Interior CAN | 8D |
| CAN B | Interior CAN | 17F |
| CAN B | Interior CAN | 17D |
| CAN B | Interior CAN | 12D |
| CAN E | Chassis CAN | 7F |
| CAN E | Chassis CAN | 8G |
| CAN E | Chassis CAN | 11F |
| CAN ED | Electric drive system CAN | 14H |
| Code HH4 | THERMOTRONIC automatic air conditioning | 21H |
| Code HH9 | Semi-automatically controlled air conditioning, TEMPMATIC | 18H |
| Code HH9 | Semi-automatically controlled air conditioning, TEMPMATIC | 21J |
| Code ME0 | Electric motor 85 kW | 18H |
| Code ME0 | Electric motor 85 kW | 2B |
| Code ME4 | Electric motor 145 kW | 21H |
| Code ME4 | Electric motor 145 kW | 21H |
| Code ME4 | Electric motor 145 kW | 2C |
| Code S00 | Airbag control unit generation AB12 | 2B |
| Code S00 | Airbag control unit generation AB12 | 2C |
| Code SK5 | Automatic child seat recognition (ACSR) in front passenger seat | 6J |
| LIN E2 | Seat occupied recognition LIN | 6G |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 4C |
| N110 | Weight Sensing System (WSS) control unit | 7J |
| N127 | Drivetrain control unit | 11G |
| N2/19 | Supplemental restraint system (SRS) control unit | 4F |
| N69/3 | Left front door control unit | 25E |
| N69/4 | Right front door control unit | 25F |
| N73 | Electronic ignition lock (EZS) control unit | 15E |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 19J |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 22J |
