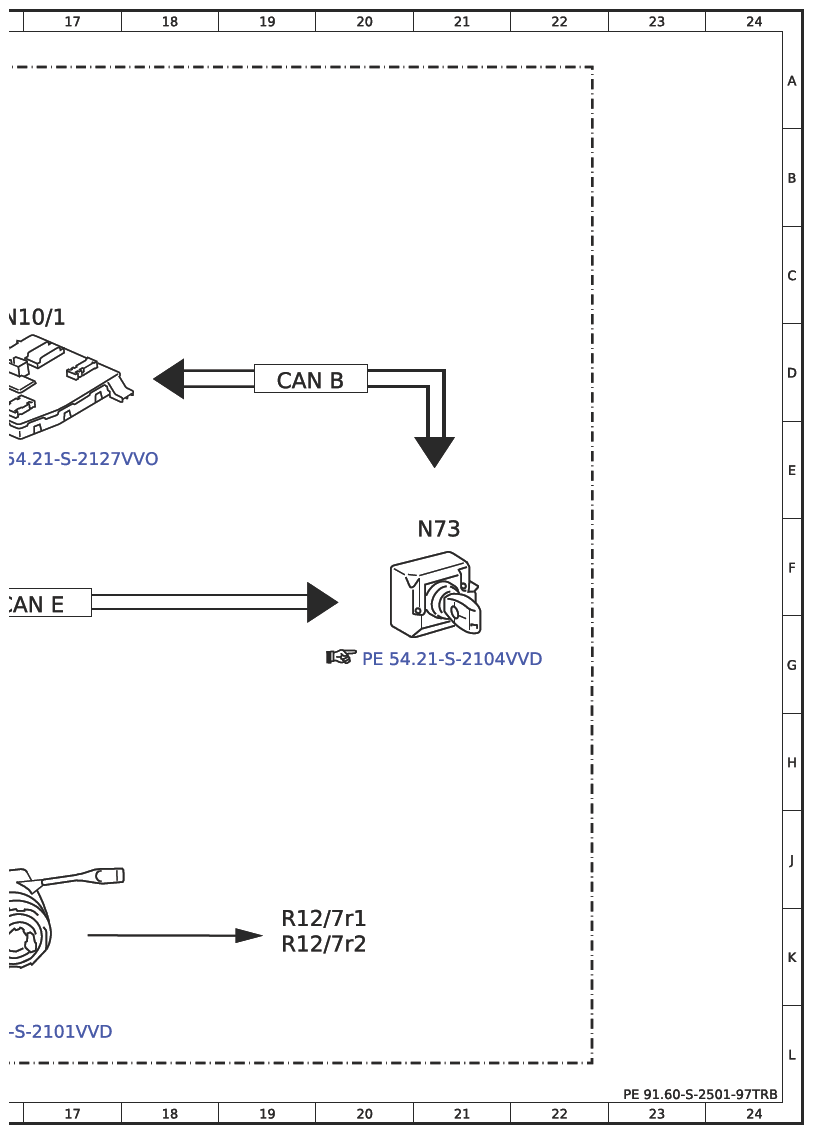

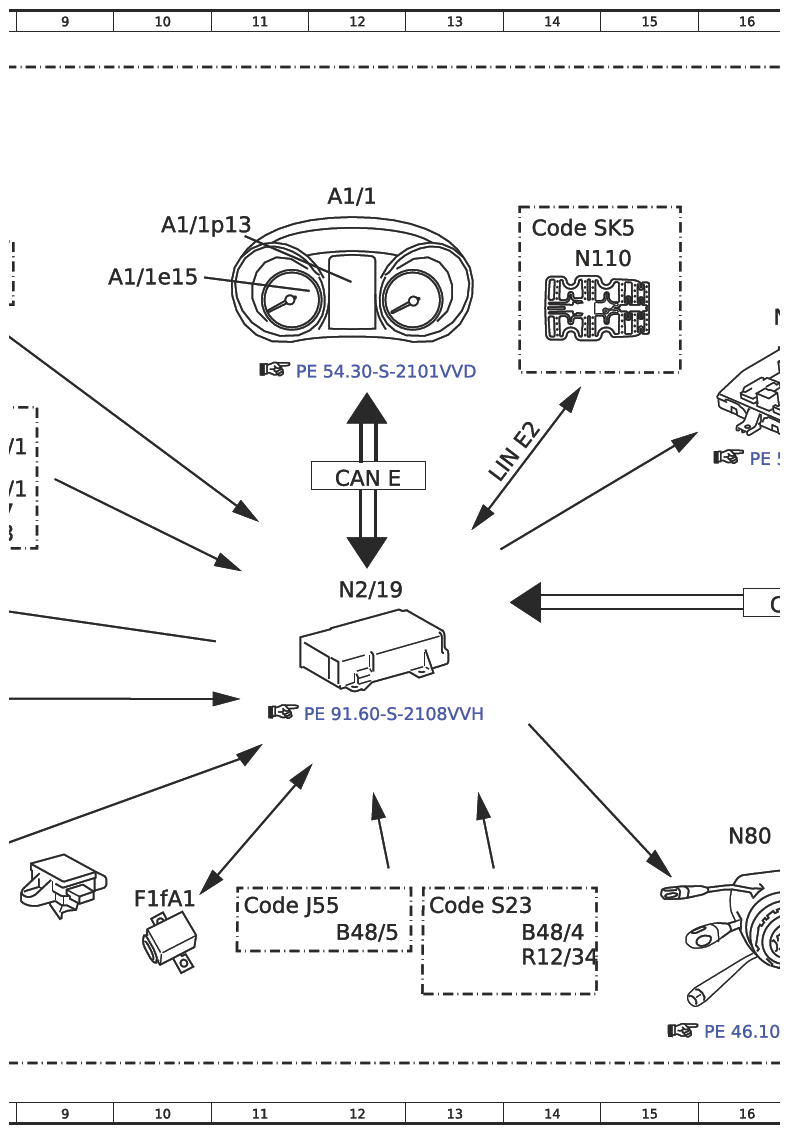

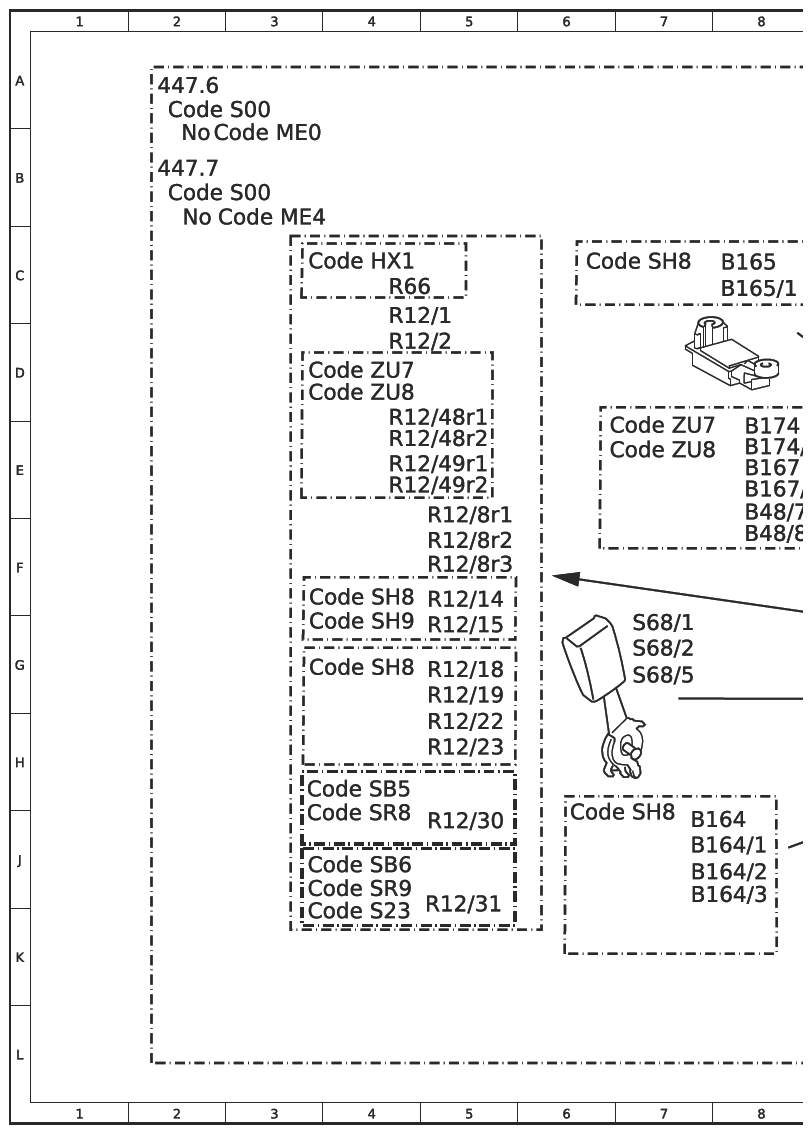

Function Schematic, Trigger Supplemental Restraint System - PE91.60-S-2501-97TRB
Model 447.6
with code XM0 (Facelift)
except code M8E (Electric motor 85 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
Model 447.7
with code XM0 (Facelift)
except code M7E (Electric motor 150 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
except code ME4 (Electric motor 145 kW)
| Code: | Designation: | Position: |
|---|---|---|
| A1/1 | Instrument cluster (KI) control unit | 12B |
| A1/1e15 | Supplemental restraint system indicator lamp | 10C |
| A1/1p13 | Multifunction display | 10C |
| B164 | Left B-pillar body acceleration sensor | 7J |
| B164/1 | Right B-pillar body acceleration sensor | 7J |
| B164/2 | Left C-pillar body acceleration sensor | 7J |
| B164/3 | Right C-pillar body acceleration sensor | 7J |
| B165 | Left sliding door pressure sensor | 8C |
| B165/1 | Right sliding door pressure sensor | 8C |
| B167 | Left frontal acceleration sensor | 8E |
| B167/1 | Right frontal acceleration sensor | 8E |
| B174 | Driver seat position detection | 8E |
| B174/1 | Front passenger seat position detection | 8E |
| B48/4 | Center front passenger seat occupancy recognition | 14K |
| B48/5 | Front passenger seat occupied recognition | 12K |
| B48/7 | Left front door pressure sensor | 8F |
| B48/8 | Right front door pressure sensor | 8F |
| CAN B | Interior CAN | 19D |
| CAN E | Chassis CAN | 16F |
| CAN E | Chassis CAN | 12E |
| Code HX1 | R-1234yf refrigerant | 3C |
| Code J55 | Seat belt warning system for front passenger seat | 11K |
| Code ME0 | Electric motor 85 kW | 2B |
| Code ME4 | Electric motor 145 kW | 2B |
| Code S00 | Airbag control unit generation AB12 | 2A |
| Code S00 | Airbag control unit generation AB12 | 2B |
| Code S23 | Two-seater front passenger bench seat | 13K |
| Code S23 | Two-seater front passenger bench seat | 3K |
| Code SB5 | Swiveling comfort driver seat | 3H |
| Code SB6 | Swiveling comfort front passenger seat | 3J |
| Code SH8 | Window Airbag for driver, front passenger and rear passenger compartment | 3G |
| Code SH8 | Window Airbag for driver, front passenger and rear passenger compartment | 6J |
| Code SH8 | Window Airbag for driver, front passenger and rear passenger compartment | 3F |
| Code SH8 | Window Airbag for driver, front passenger and rear passenger compartment | 6C |
| Code SH9 | Window airbags for driver and front passenger | 3G |
| Code SK5 | Automatic child seat recognition (ACSR) in front passenger seat | 14C |
| Code SR8 | Driver seat bogie | 3J |
| Code SR9 | Front passenger seat bogie | 3J |
| Code ZU7 | Canada version | 3D |
| Code ZU7 | Canada version | 6E |
| Code ZU8 | USA version | 3D |
| Code ZU8 | USA version | 6E |
| F1fA1 | Pyrofuse A1 | 10J |
| LIN E2 | Seat occupied recognition LIN | 14E |
| N10/1 | Signal acquisition and actuation module (SAM) control unit | 16D |
| N110 | Weight Sensing System (WSS) control unit | 14C |
| N2/19 | Supplemental restraint system (SRS) control unit | 12F |
| N73 | Electronic ignition lock (EZS) control unit | 21F |
| N80 | Steering column tube module (MRM) control unit | 16J |
| R12/1 | Driver ETR [GUS] squib | 4C |
| R12/14 | Left front window airbag squib | 5F |
| R12/15 | Right front window airbag squib | 5G |
| R12/18 | Left center window airbag squib | 5G |
| R12/19 | Right center window airbag squib | 5G |
| R12/2 | Front passenger ETR [GUS] squib | 4D |
| R12/22 | Left rear window airbag squib | 5H |
| R12/23 | Right rear window airbag squib | 5H |
| R12/30 | Driver thorax-pelvis side airbag squib | 5J |
| R12/31 | Front passenger thorax-pelvis side airbag squib | 5K |
| R12/34 | Center front passenger emergency tensioning retractor squib | 14K |
| R12/48r1 | Squib 1 for driver-side emergency tensioning retractor with belt force limiter | 4E |
| R12/48r2 | Squib 2 for driver-side emergency tensioning retractor with belt force limiter | 4E |
| R12/49r1 | Squib 1 for passenger-side emergency tensioning retractor with belt force limiter | 4E |
| R12/49r2 | Squib 2 for passenger-side emergency tensioning retractor with belt force limiter | 4E |
| R12/7r1 | Driver airbag ignition squib 1 | 19K |
| R12/7r2 | Driver airbag ignition squib 2 | 19K |
| R12/8r1 | Front passenger airbag squib 1 | 5F |
| R12/8r2 | Front passenger airbag squib 2 | 5F |
| R12/8r3 | Front passenger airbag bleed valve squib | 5F |
| R66 | Mitigation gas cartridge squib | 4C |
| S68/1 | Driver seat belt buckle restraint system switch | 7G |
| S68/2 | Front passenger seat belt buckle restraint system switch | 7G |
| S68/5 | Center front passenger seat belt buckle restraint system switch | 7G |
