Trigger Preventive Occupant Protection System, Function Schematic - PE91.40-S-2500-97TRB
Model 447.6
with code XM0 (Facelift)
except code M8E (Electric motor 85 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
Model 447.7
with code XM0 (Facelift)
except code M7E (Electric motor 150 kW/battery 60 kWh (usable))
except code ME0 (Electric motor 85 kW)
except code ME4 (Electric motor 145 kW)
| Code: | Designation: | Position: |
|---|---|---|

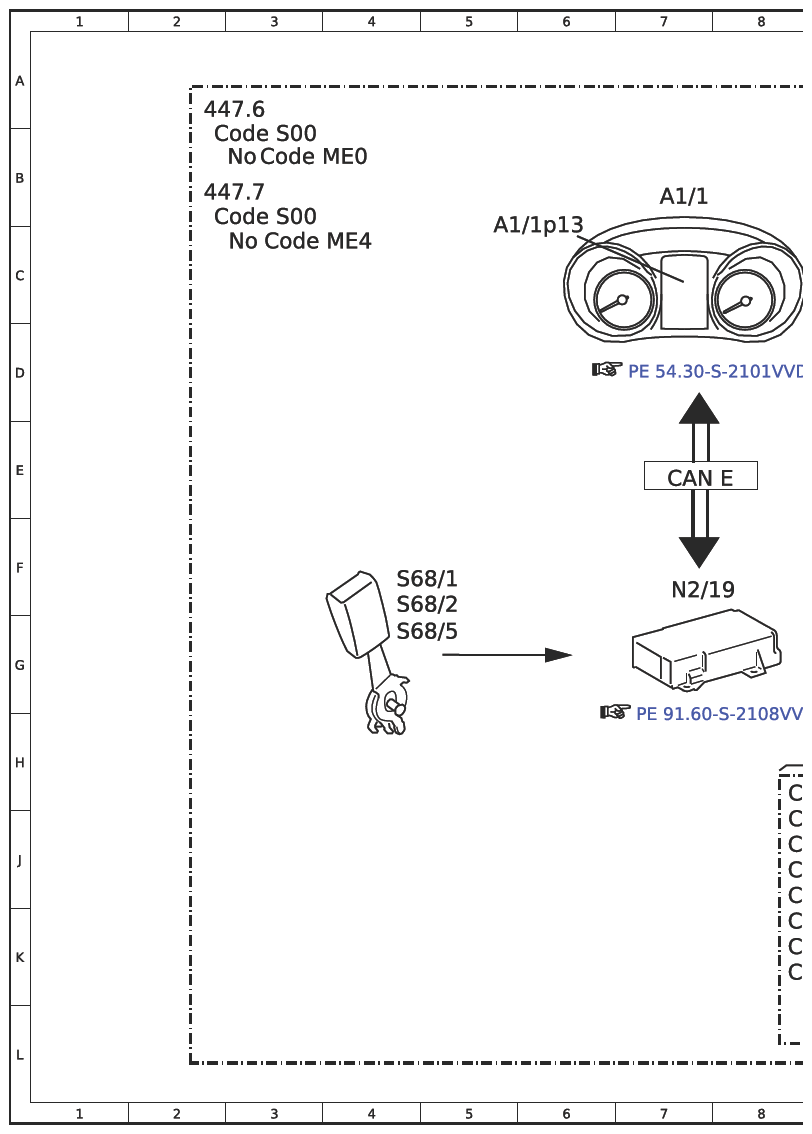

| A1/1 | Instrument cluster (KI) control unit | 7B |
| A1/1p13 | Multifunction display | 6C |

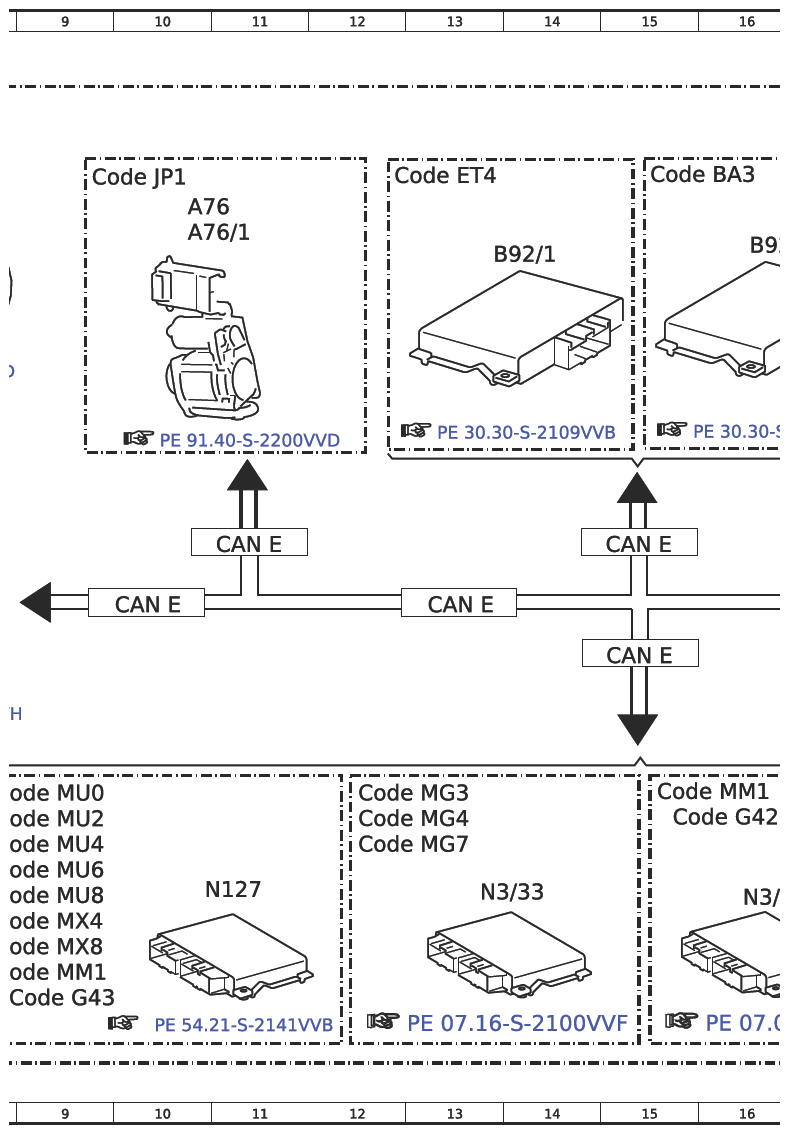

| A76 | Left front reversible emergency tensioning retractor | 10B |
| A76/1 | Right front reversible emergency tensioning retractor | 10C |

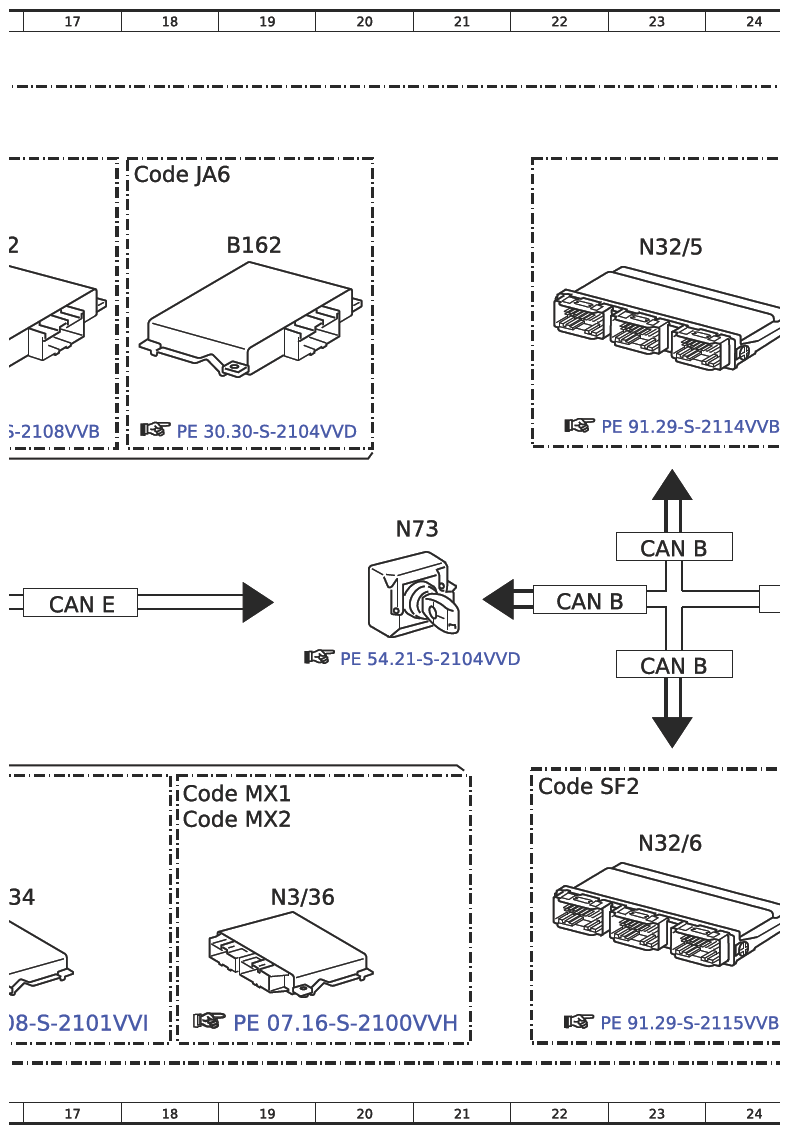

| B162 | Collision warning system radar sensor | 19C |
| B92 | Active Brake Assist controller unit | 16C |
| B92/1 | Active Distance Assist DISTRONIC electric controller unit | 14C |
| CAN B | Interior CAN | 27F |
| CAN B | Interior CAN | 29G |
| CAN B | Interior CAN | 30F |
| CAN B | Interior CAN | 25F |
| CAN B | Interior CAN | 23F |
| CAN B | Interior CAN | 26F |
| CAN B | Interior CAN | 23G |
| CAN B | Interior CAN | 22F |
| CAN E | Chassis CAN | 13F |
| CAN E | Chassis CAN | 7E |
| CAN E | Chassis CAN | 15G |
| CAN E | Chassis CAN | 17F |
| CAN E | Chassis CAN | 11F |
| CAN E | Chassis CAN | 15F |
| CAN E | Chassis CAN | 10F |
| Code BA3 | Active Brake Assist | 15B |
| Code ET4 | DISTRONIC PLUS adaptive cruise control | 12B |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 15J |
| Code G43 | 9G-TRONIC | 8K |
| Code HH4 | THERMOTRONIC automatic air conditioning | 29H |
| Code HH9 | Semi-automatically controlled air conditioning, TEMPMATIC | 26H |
| Code JA6 | COLLISION PREVENTION ASSIST | 18B |
| Code JP1 | PRE-SAFE® | 9B |
| Code ME0 | Electric motor 85 kW | 3B |
| Code ME4 | Electric motor 145 kW | 3C |
| Code MG3 | Engine OM 651 DE 22 LA 120 kW (163 hp) 3800 rpm | 12H |
| Code MG4 | Engine OM 651 DE 22 LA 140 kW (190 hp) 3800 rpm | 12J |
| Code MG7 | Engine OM 651 DE 22 LA 100 kW 3800 rpm | 12J |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 8K |
| Code MM1 | Engine M274 DEH 20 LA 155 kW (211 hp) 5500 rpm | 15H |
| Code MU0 | OM 654 DE 20 LA 75 kW (102 hp) 3800 rpm | 8H |
| Code MU2 | OM 654 DE 20 LA 100 kW (136 hp) 3800 rpm | 8J |
| Code MU4 | OM 654 DE 20 LA 120 kW (163 hp) 3800 rpm | 8J |
| Code MU6 | OM 654 DE 20 LA 140 kW (190 hp) 3800 rpm | 8J |
| Code MU8 | OM 654 DE 20 LA 176 kW (239 hp) 3800 rpm | 8J |
| Code MX1 | Engine OM 622 DE 16 LA 65 kW (88 hp) 3800 rpm | 18H |
| Code MX2 | Engine OM 622 DE 16 LA 84 kW (114 hp) 3800 rpm | 18J |
| Code MX4 | Engine OM 622 DE 17 LA 75 kW (102 hp) 3800 rpm | 8K |
| Code MX8 | Engine OM 622 DE 17 LA 100 kW (136 hp) 3800 rpm | 8K |
| Code S00 | Airbag control unit generation AB12 | 2B |
| Code S00 | Airbag control unit generation AB12 | 2B |
| Code SF2 | Electrically adjustable front passenger seat | 22H |
| N127 | Drivetrain control unit | 11J |
| N2/19 | Supplemental restraint system (SRS) control unit | 7F |
| N3/33 | CDI control unit | 13J |
| N3/34 | ME-SFI [ME] control unit | 16J |
| N3/36 | CDI control unit | 19J |
| N32/5 | Driver seat adjustment with memory control unit | 23C |
| N32/6 | Front passenger seat adjustment with memory control unit | 23J |

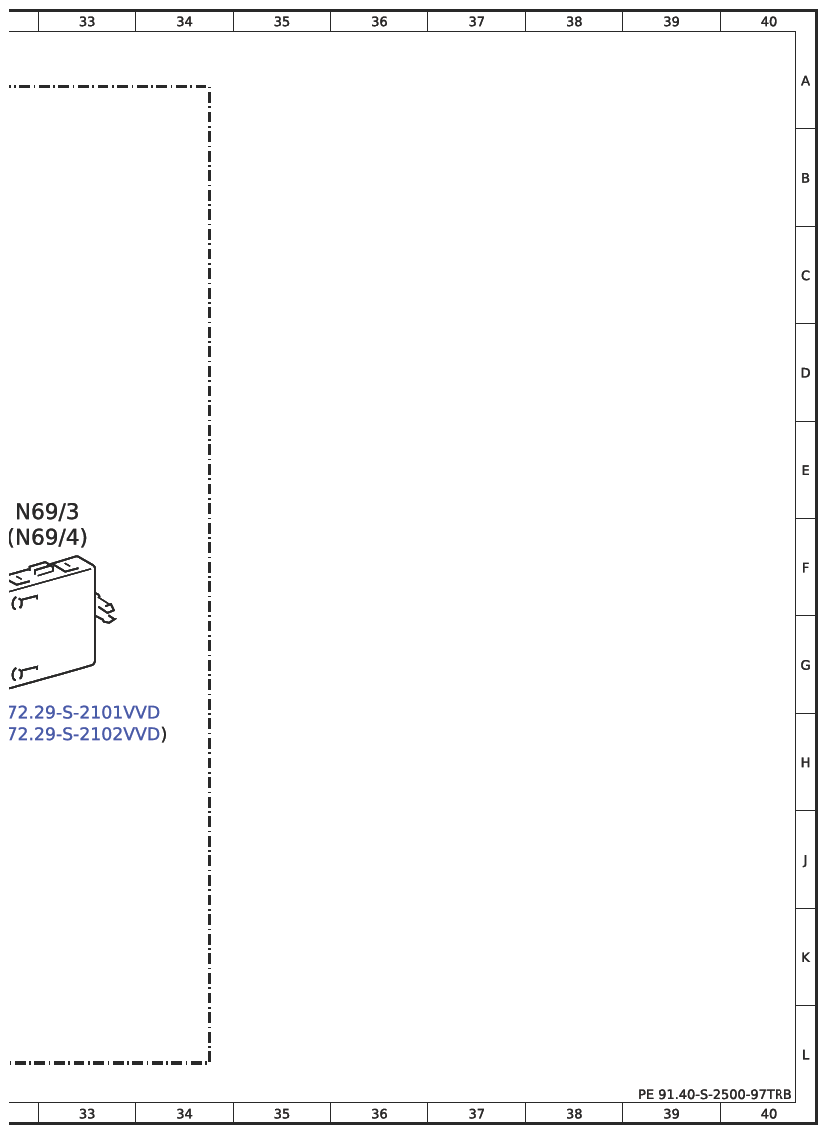

| N69/3 | Left front door control unit | 32F |
| N69/4 | Right front door control unit | 32F |

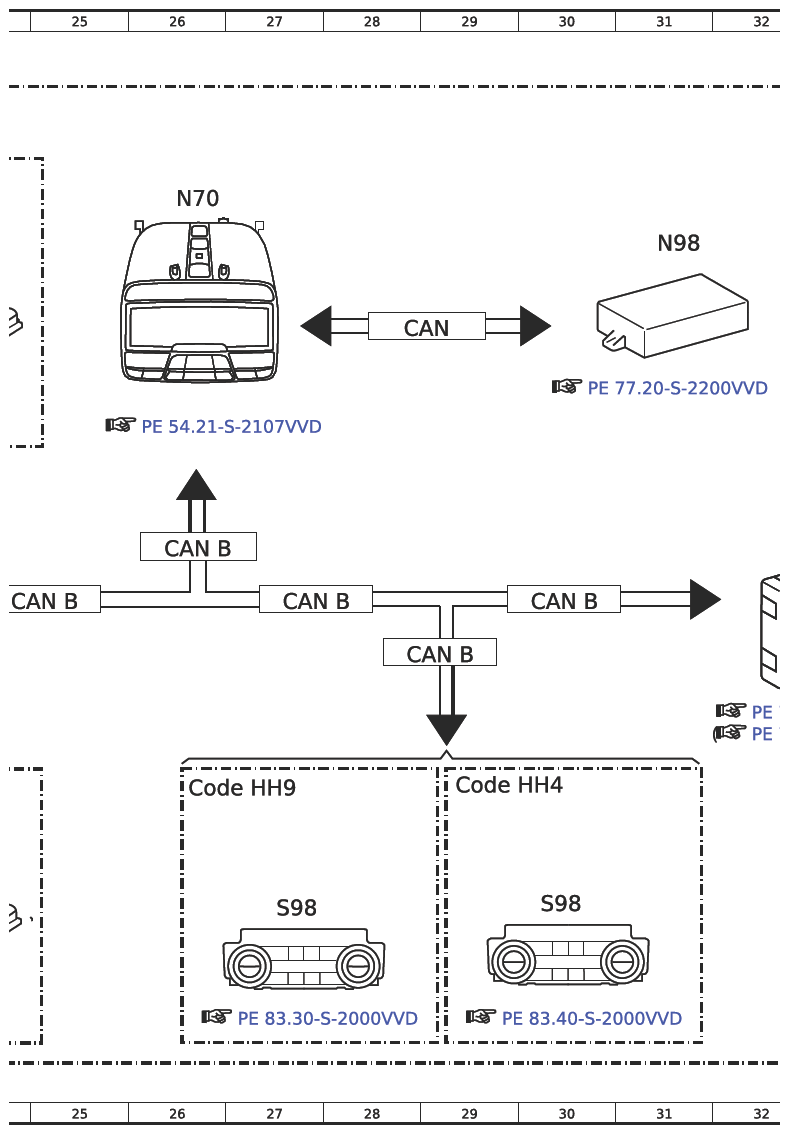

| N70 | Overhead control panel (OCP [DBE]) control unit | 26B |
| N73 | Electronic ignition lock (EZS) control unit | 20F |
| N98 | Panoramic sliding sunroof (PSD) control unit | 31C |
| S68/1 | Driver seat belt buckle restraint system switch | 4F |
| S68/2 | Front passenger seat belt buckle restraint system switch | 4F |
| S68/5 | Center front passenger seat belt buckle restraint system switch | 4G |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 27K |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 30K |
