Trigger Preventive Occupant Protection System, Function Schematic - PE91.40-S-2500-97TRD
Model 447.6
with code M8E (Electric motor 85 kW/battery 60 kWh (usable))
Model 447.6
with code ME0 (Electric motor 85 kW)
Model 447.7
with code M7E (Electric motor 150 kW/battery 60 kWh (usable))
Model 447.7
with code ME4 (Electric motor 145 kW)
| Code: | Designation: | Position: |
|---|---|---|

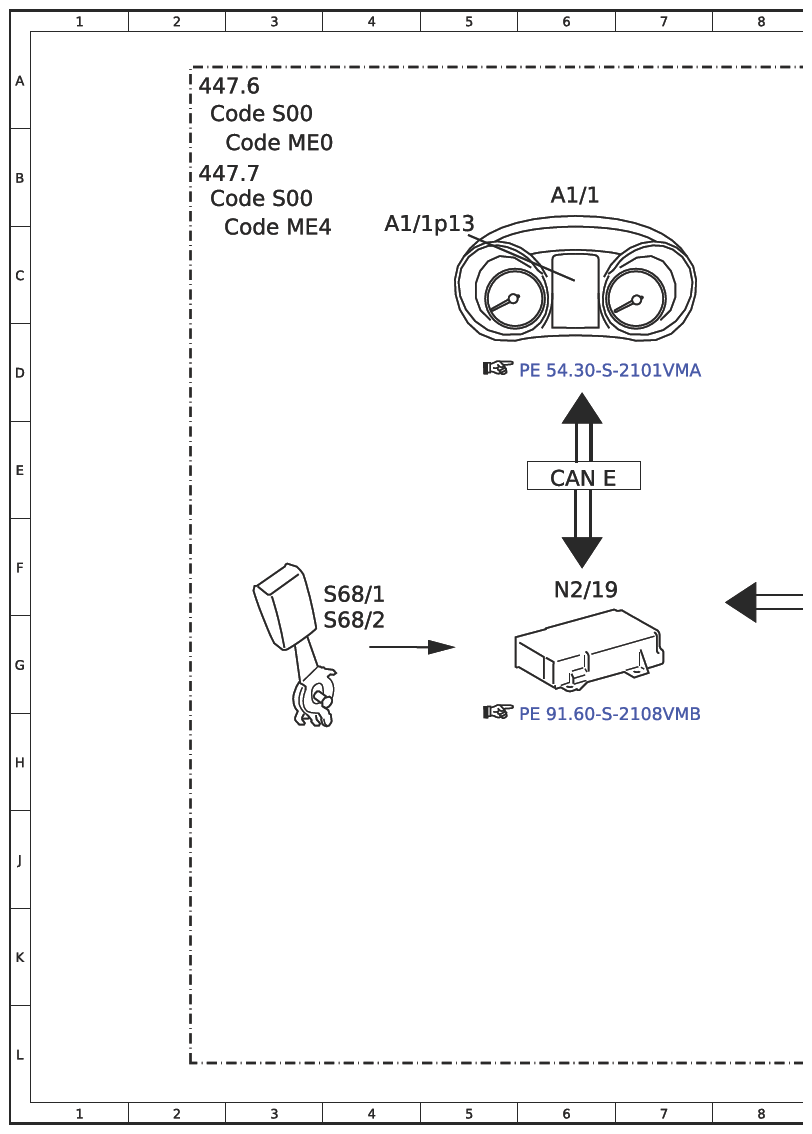

| A1/1 | Instrument cluster (KI) control unit | 6B |
| A1/1p13 | Multifunction display | 4C |

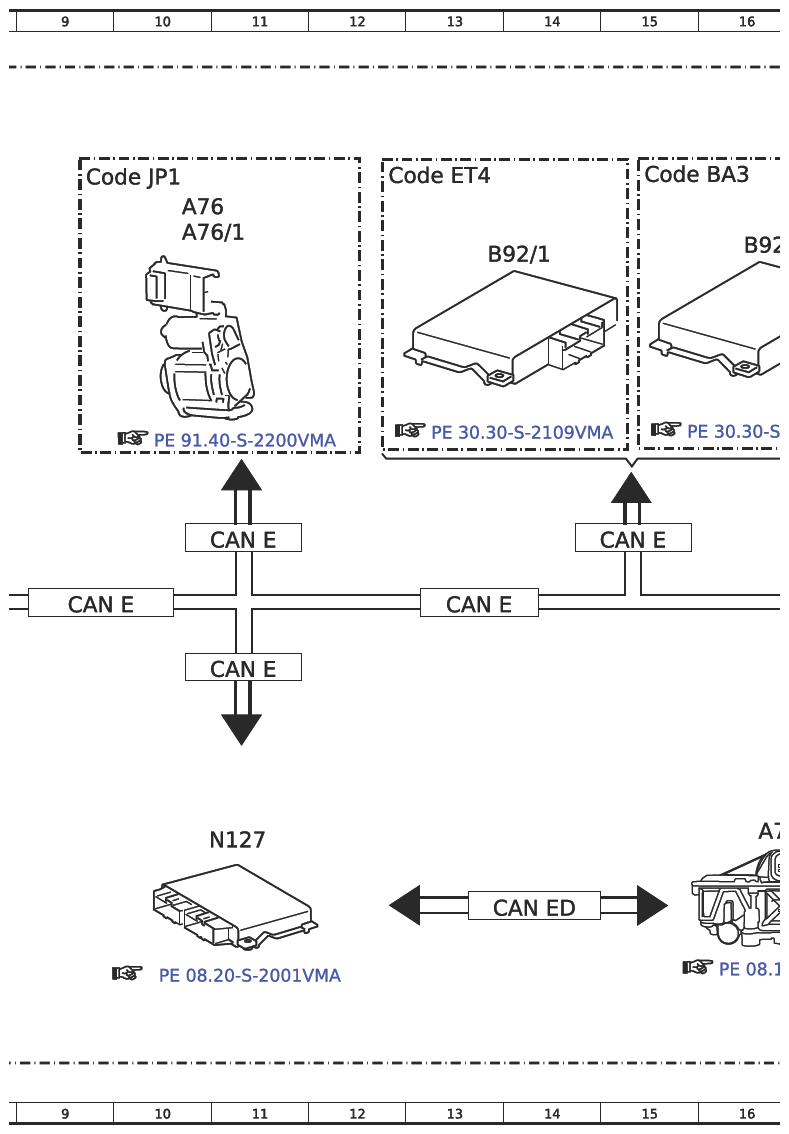

| A76 | Left front reversible emergency tensioning retractor | 10B |
| A76/1 | Right front reversible emergency tensioning retractor | 10C |
| A79/3 | Power electronics control unit | 16J |
| B92 | Active Brake Assist controller unit | 16C |
| B92/1 | Active Distance Assist DISTRONIC electric controller unit | 14C |
| CAN B | Interior CAN | 20F |
| CAN B | Interior CAN | 21F |
| CAN B | Interior CAN | 22F |
| CAN B | Interior CAN | 24F |
| CAN B | Interior CAN | 26F |
| CAN B | Interior CAN | 21G |
| CAN B | Interior CAN | 25G |
| CAN E | Chassis CAN | 9F |
| CAN E | Chassis CAN | 6E |
| CAN E | Chassis CAN | 11G |
| CAN E | Chassis CAN | 13F |
| CAN E | Chassis CAN | 11F |
| CAN E | Chassis CAN | 15F |
| CAN ED | Electric drive system CAN | 14K |
| Code BA3 | Active Brake Assist | 15B |
| Code ET4 | DISTRONIC PLUS adaptive cruise control | 12B |
| Code HH4 | THERMOTRONIC automatic air conditioning | 25J |
| Code HH9 | Semi-automatically controlled air conditioning, TEMPMATIC | 23J |
| Code HH9 | Semi-automatically controlled air conditioning, TEMPMATIC | 25J |
| Code JP1 | PRE-SAFE® | 9B |
| Code ME0 | Electric motor 85 kW | 3B |
| Code ME0 | Electric motor 85 kW | 23H |
| Code ME4 | Electric motor 145 kW | 2C |
| Code ME4 | Electric motor 145 kW | 25H |
| Code ME4 | Electric motor 145 kW | 25J |
| Code S00 | Airbag control unit generation AB12 | 2A |
| Code S00 | Airbag control unit generation AB12 | 2B |
| Code SF1 | Electrically adjustable driver seat | 20B |
| Code SF2 | Electrically adjustable front passenger seat | 20H |
| N127 | Drivetrain control unit | 11J |
| N2/19 | Supplemental restraint system (SRS) control unit | 6F |
| N32/5 | Driver seat adjustment with memory control unit | 21C |
| N32/6 | Front passenger seat adjustment with memory control unit | 21J |
| N69/3 | Left front door control unit | 28E |
| N69/4 | Right front door control unit | 28E |
| N70 | Overhead control panel (OCP [DBE]) control unit | 24B |

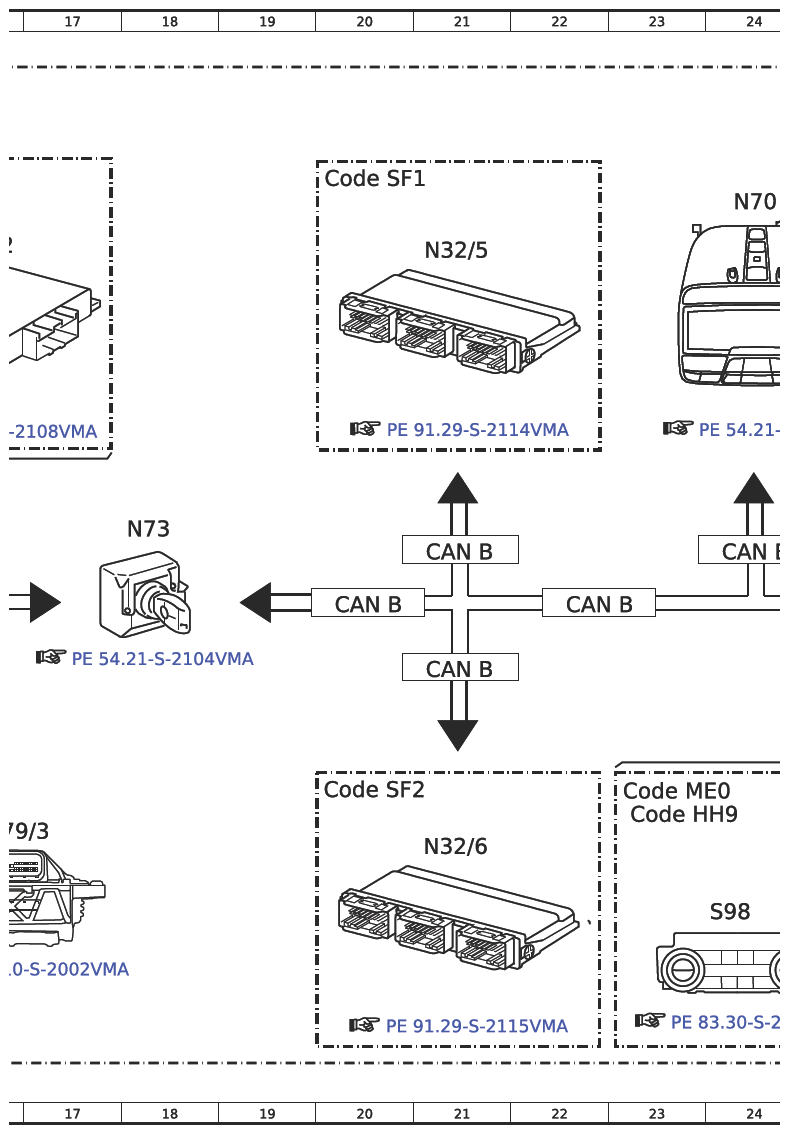

| N73 | Electronic ignition lock (EZS) control unit | 18F |

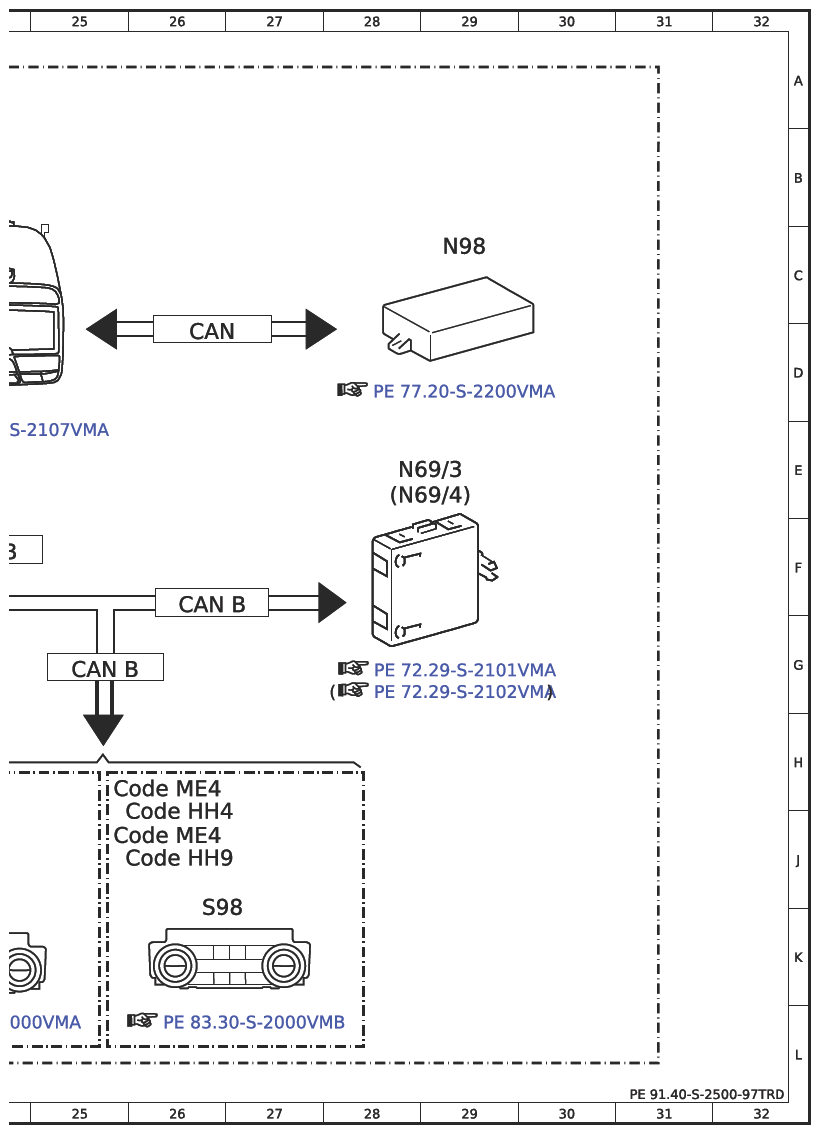

| N98 | Panoramic sliding sunroof (PSD) control unit | 29C |
| S68/1 | Driver seat belt buckle restraint system switch | 4F |
| S68/2 | Front passenger seat belt buckle restraint system switch | 4G |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 24K |
| S98 | Air conditioning control and operating unit (front & rear KLA) | 26K |
