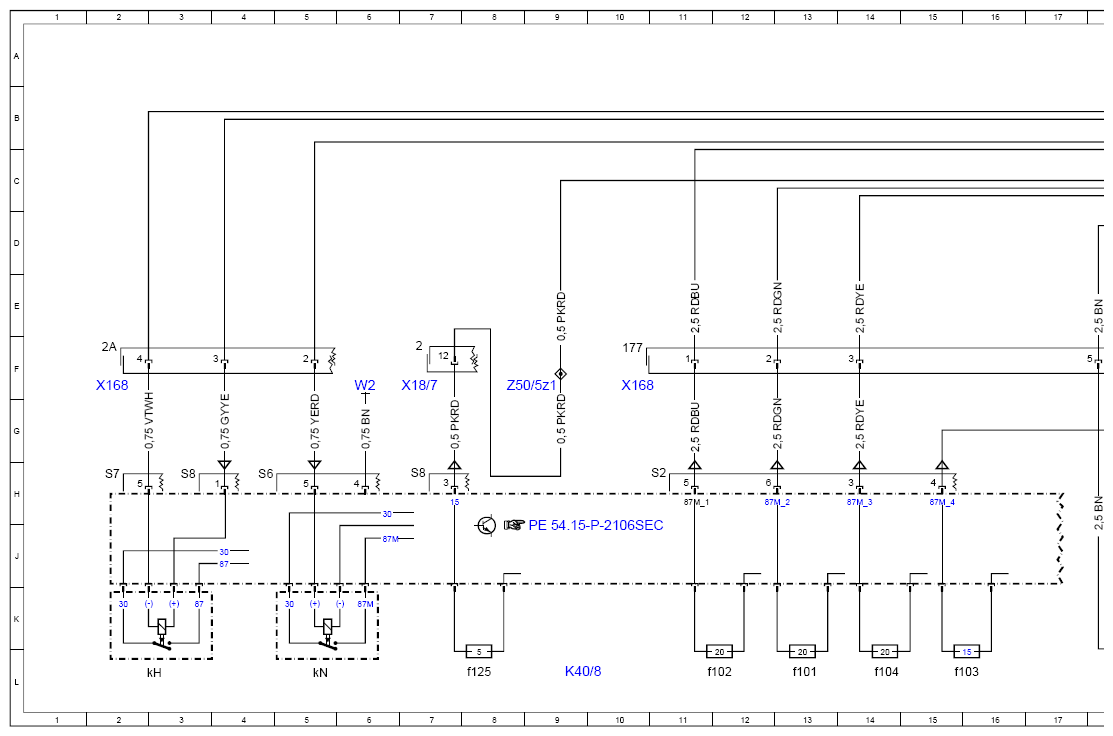

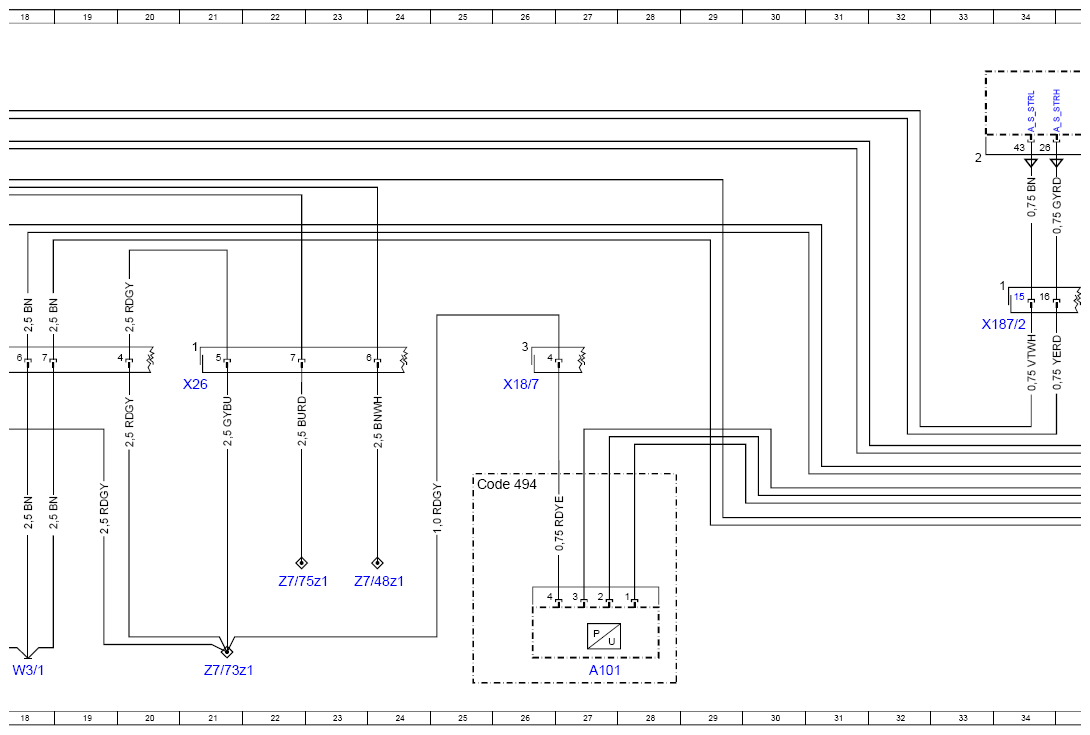

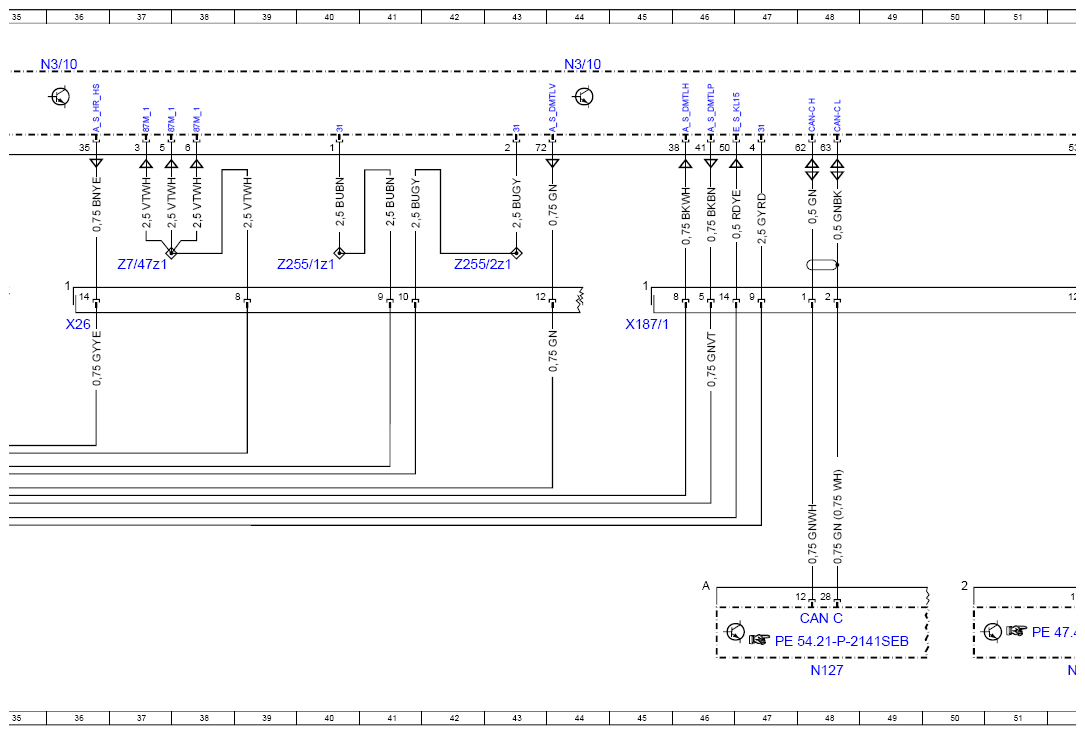

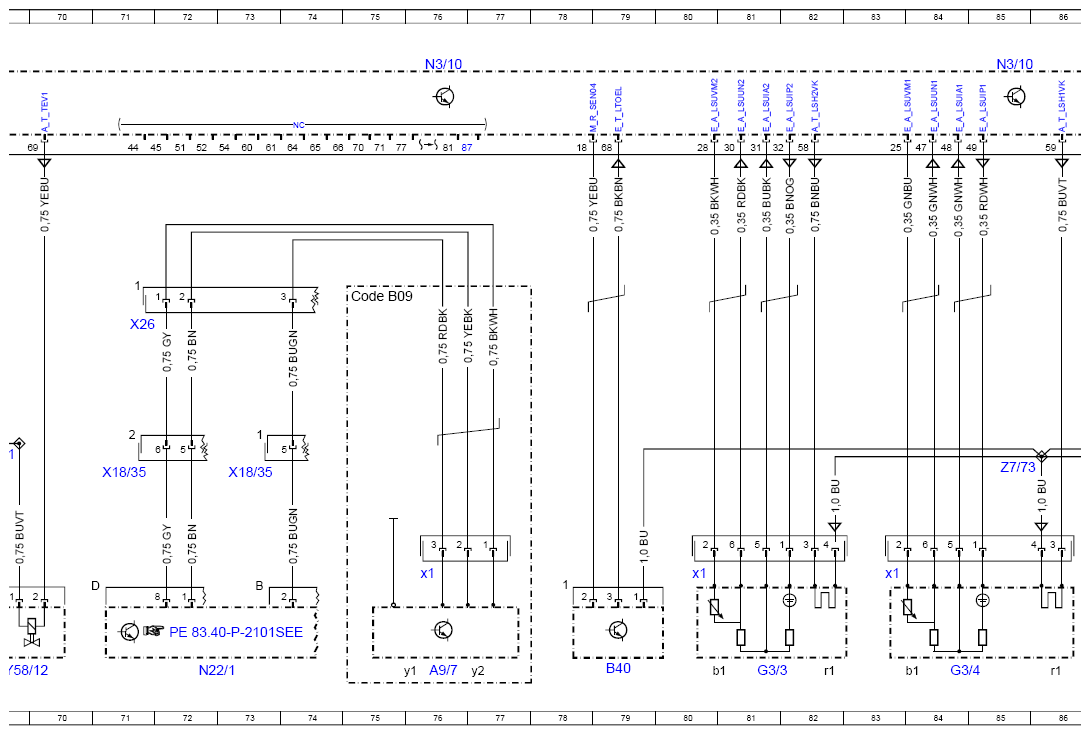

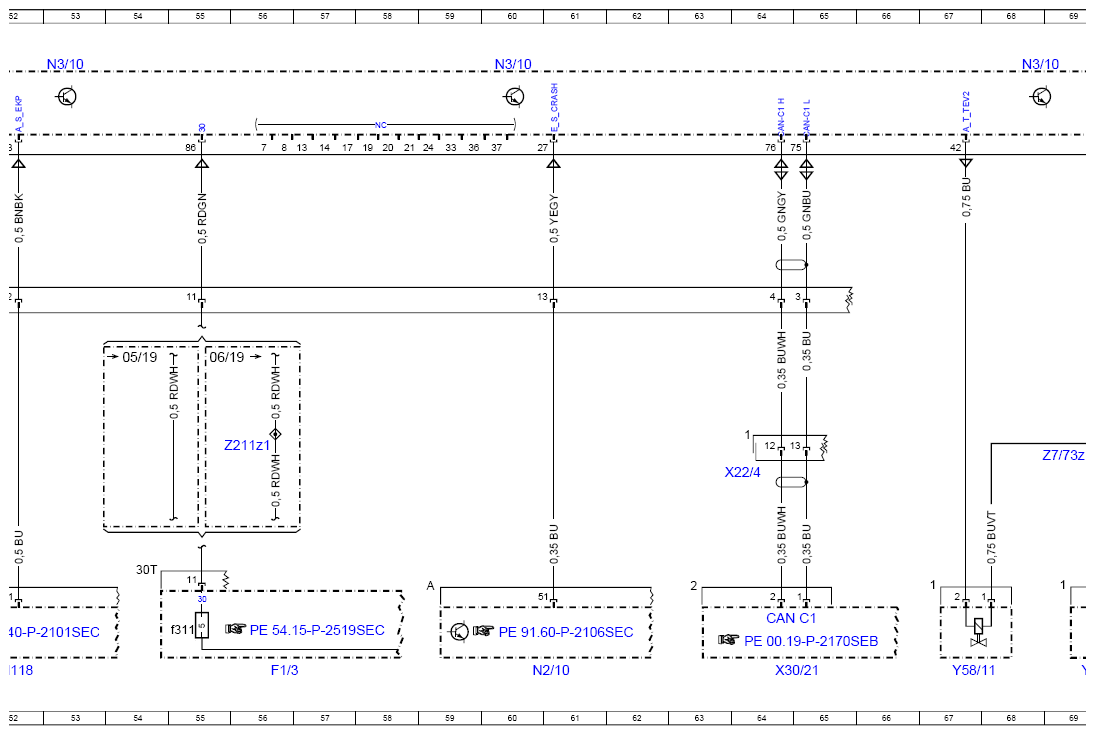

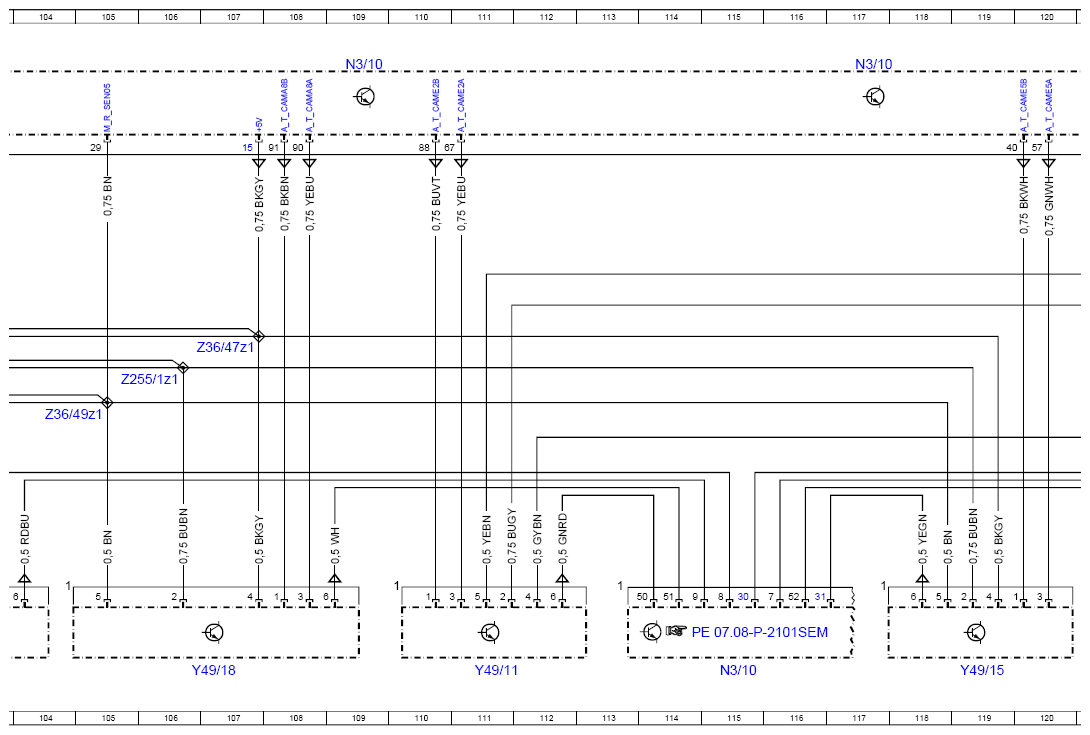

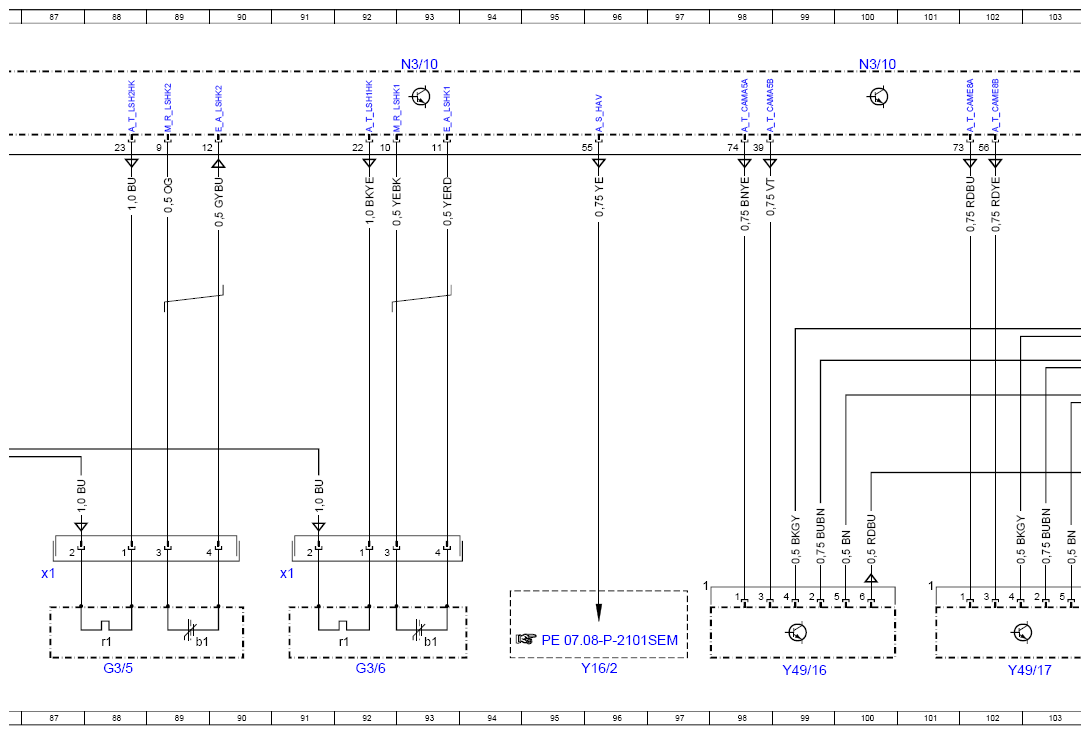

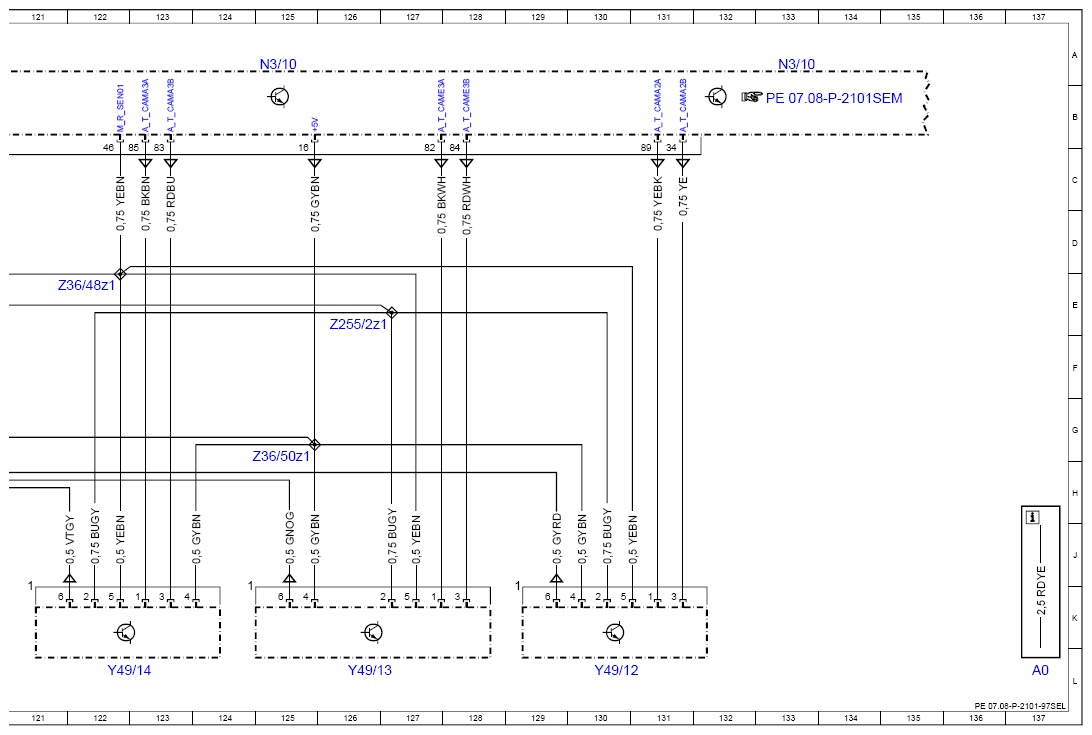

Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97SEL
Engine 177 in model 217, 222 as of model year 2018 Control unit N3/10, vehicle-side
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 137L |
| A101 | Fuel tank diagnostic module | 27L |
| A9/7 | Refrigerant compressor with magnetic clutch | 76L |
| A9/7x1 | Electrical connector for refrigerant compressor with magnetic clutch | 76J |
| A9/7y1 | Refrigerant compressor regulation valve | 76L |
| A9/7y2 | Refrigerant compressor magnetic clutch | 77L |
| B40 | Oil sensor (oil level, temperature and quality) | 79L |
| CAN C | Engine CAN | 48K |
| CAN C1 | Drive train CAN | 64K |
| Code 494 | USA version | 25H |
| Code B09 | Refrigerant compressor with magnetic clutch | 75E |
| F1/3 | Passenger-side A-pillar fuse box | 56L |
| F1/3f311 | Fuse 311 | 55K |
| G3/3 | Left oxygen sensor upstream of catalytic converter | 81L |
| G3/3b1 | Left oxygen sensor element upstream of catalytic converter | 80L |
| G3/3r1 | Left oxygen sensor heater upstream of catalytic converter | 82L |
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | 80J |
| G3/4 | Right oxygen sensor upstream of catalytic converter | 84L |
| G3/4b1 | Right oxygen sensor element upstream of catalytic converter | 84L |
| G3/4r1 | Right oxygen sensor heater upstream of catalytic converter | 86L |
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | 83J |
| G3/5 | Left oxygen sensor downstream of catalytic converter | 88L |
| G3/5b1 | Left oxygen sensor element downstream of catalytic converter | 89K |
| G3/5r1 | Left oxygen sensor heater downstream of catalytic converter | 88K |
| G3/5x1 | Electrical connector for left oxygen sensor downstream of catalytic converter | 87J |
| G3/6 | Right oxygen sensor downstream of catalytic converter | 92L |
| G3/6b1 | Right oxygen sensor element downstream of catalytic converter | 93K |
| G3/6r1 | Right oxygen sensor heater downstream of catalytic converter | 92K |
| G3/6x1 | Electrical connector for right oxygen sensor downstream of catalytic converter | 91J |
| K40/8 | Engine fuse and relay module | 9L |
| K40/8f101 | Fuse 101 | 13L |
| K40/8f102 | Fuse 102 | 12L |
| K40/8f103 | Fuse 103 | 15L |
| K40/8f104 | Fuse 104 | 14L |
| K40/8f125 | Fuse 125 | 8L |
| K40/8kH | Starter circuit 50 relay | 3L |
| K40/8kN | Circuit 87M relay | 5L |
| N118 | Fuel pump control unit | 52L |
| N127 | Drivetrain control unit | 48L |
| N2/10 | Supplemental restraint system control unit | 60L |
| N22/1 | Climate control control unit | 72L |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 53A |
| N3/10 | ME-SFI [ME] control unit | 60A |
| N3/10 | ME-SFI [ME] control unit | 68A |
| N3/10 | ME-SFI [ME] control unit | 115L |
| N3/10 | ME-SFI [ME] control unit | 76A |
| N3/10 | ME-SFI [ME] control unit | 85A |
| N3/10 | ME-SFI [ME] control unit | 93A |
| N3/10 | ME-SFI [ME] control unit | 100A |
| N3/10 | ME-SFI [ME] control unit | 109A |
| N3/10 | ME-SFI [ME] control unit | 117A |
| N3/10 | ME-SFI [ME] control unit | 125A |
| N3/10 | ME-SFI [ME] control unit | 133A |
| W2 | Right front ground point (at lamp unit) | 6F |
| W3/1 | Ground point (right front wheel well) | 18L |
| X168 | ME-SFI [ME]/CDI control unit vehicle interior wiring harness electrical connector | 2F |
| X168 | ME-SFI [ME]/CDI control unit vehicle interior wiring harness electrical connector | 10F |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 73H |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 71H |
| X18/7 | Vehicle interior and engine compartment electrical connector | 7F |
| X18/7 | Vehicle interior and engine compartment electrical connector | 26F |
| X187/1 | Combustion engine electrical connector 1 | 45E |
| X187/2 | Combustion engine electrical connector 2 | 34E |
| X22/4 | Transmission/frame floor assembly connecting point | 64H |
| X26 | Interior and engine wiring harness electrical connector | 21F |
| X26 | Interior and engine wiring harness electrical connector | 36E |
| X26 | Interior and engine wiring harness electrical connector | 71E |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 64L |
| Y16/2 | Heating system shutoff valve | 96L |
| Y49/11 | Cylinder 2 intake CAMTRONIC actuator | 111L |
| Y49/12 | Cylinder 2 exhaust CAMTRONIC actuator | 130L |
| Y49/13 | Cylinder 3 intake CAMTRONIC actuator | 126L |
| Y49/14 | Cylinder 3 exhaust CAMTRONIC actuator | 122L |
| Y49/15 | Cylinder 5 intake CAMTRONIC actuator | 119L |
| Y49/16 | Cylinder 5 exhaust CAMTRONIC actuator | 99L |
| Y49/17 | Cylinder 8 intake CAMTRONIC actuator | 102L |
| Y49/18 | Cylinder 8 exhaust CAMTRONIC actuator | 107L |
| Y58/11 | Left purge control valve | 67L |
| Y58/12 | Right purge control valve | 69L |
| Z211z1 | Circuit 30 supply line connector sleeve | 56G |
| Z255/1z1 | Body ground connection connector sleeve | 40D |
| Z255/1z1 | Body ground connection connector sleeve | 106F |
| Z255/2z1 | Body ground connection connector sleeve | 42D |
| Z255/2z1 | Body ground connection connector sleeve | 126E |
| Z36/47z1 | Voltage supply connector sleeve | 107F |
| Z36/48z1 | Ground connection connector sleeve | 122E |
| Z36/49z1 | Ground connection connector sleeve | 104G |
| Z36/50z1 | Voltage supply connector sleeve | 125G |
| Z50/5z1 | Tml. 15 connector sleeve | 9F |
| Z7/47z1 | Circuit 87/2 connector sleeve | 37D |
| Z7/48z1 | Circuit 87/2 connector sleeve | 23J |
| Z7/73 | Circuit 87 connector sleeve | 85H |
| Z7/73z1 | Circuit 87 M4 connector sleeve | 21L |
| Z7/73z1 | Circuit 87 M4 connector sleeve | 69G |
| Z7/75z1 | Circuit 87 M3 connector sleeve | 22J |
