Trigger Convenience Feature Via Central Locking System, Function Schematic - PE80.45-P-2500-97C
Model 206, 214, 223, 236, 254, 294, 295, 296, 297
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Central locking and access authorization code, signal | 5B |
| 1 | Central locking and access authorization code, signal | 10B |
| 10 | Seat ventilation motors, actuation | 29K |
| 2 | Comfort closing/opening, request | 10H |
| 2 | Comfort closing/opening, request | 10E |
| 2 | Comfort closing/opening, request | 4B |
| 2 | Comfort closing/opening, request | 16E |
| 2 | Comfort closing/opening, request | 9B |
| 3 | Door rotary tumbler switch, status | 9J |
| 4 | Convenience feature, status | 22E |
| 5 | Convenience feature direction, signal | 22E |
| 6 | Power window motor, actuation | 30A |
| 6 | Power window motor, actuation | 30B |
| 6 | Power window motor, actuation | 35A |
| 6 | Power window motor, actuation | 35D |
| 7 | Rear door roller sun blind motor, actuation | 35F |
| 7 | Rear door roller sun blind motor, actuation | 35C |
| 8 | Panoramic sliding sunroof roller sun blind motor, actuation | 29E |
| 8 | Panoramic sliding sunroof roller sun blind motor, actuation | 29H |
| 9 | Seat ventilation, request | 22K |

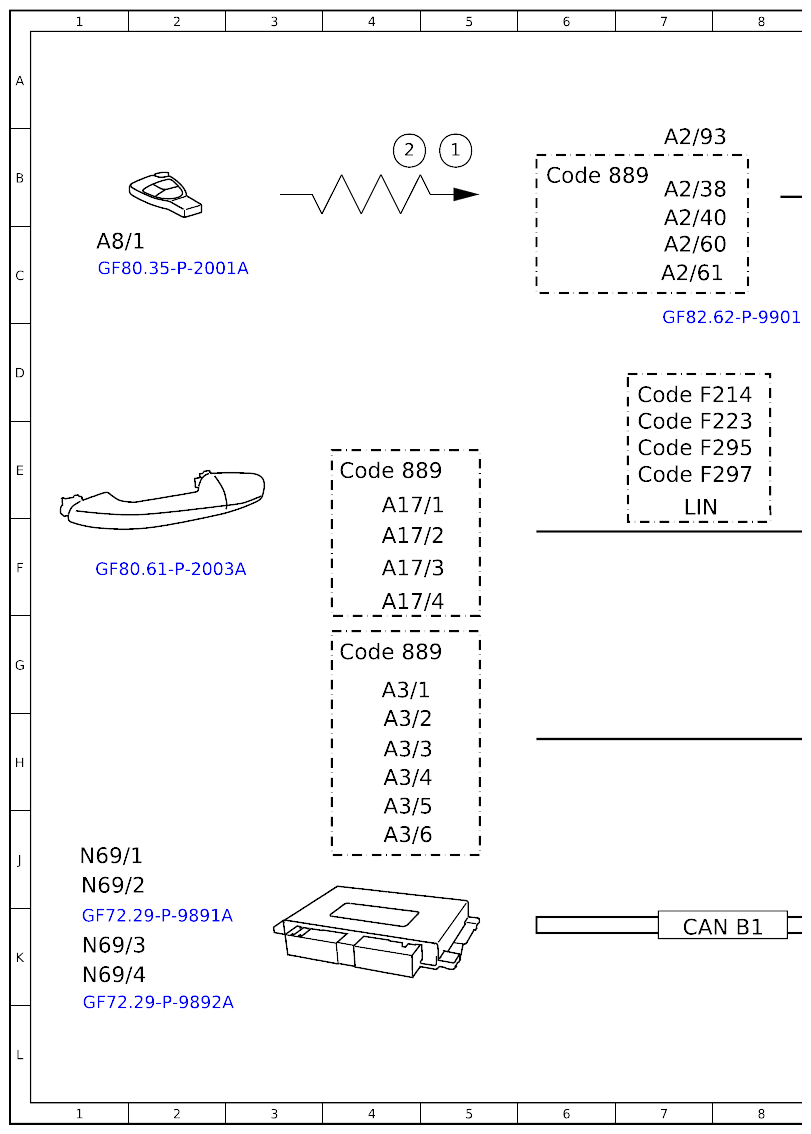

| A17/1 | Left front KEYLESS GO door handle | 4E |
| A17/2 | Right front KEYLESS GO door handle | 4F |
| A17/3 | Left rear KEYLESS GO door handle | 4F |
| A17/4 | Right rear KEYLESS GO door handle | 4F |
| A2/38 | KEYLESS-GO antenna | 7B |
| A2/40 | KEYLESS-GO antenna | 7B |
| A2/60 | Center console KEYLESS-GO antenna | 7C |
| A2/61 | KEYLESS-GO antenna | 7C |
| A2/93 | Roof antenna module | 7B |
| A3/1 | KEYLESS-GO radio frequency transmitter | 4G |
| A3/2 | KEYLESS-GO radio frequency transmitter | 4H |
| A3/3 | KEYLESS-GO radio frequency transmitter | 4H |
| A3/4 | KEYLESS-GO radio frequency transmitter | 4H |
| A3/5 | KEYLESS-GO radio frequency transmitter | 4J |
| A3/6 | KEYLESS-GO transceiver | 4J |
| A8/1 | Transmitter key | 1C |
| A98 | Panoramic sliding sunroof control module | 26E |
| CAN B1 | CAN 1 for vehicle interior | 7K |
| CAN B1 | CAN 1 for vehicle interior | 21F |
| CAN B2 | CAN 2 for vehicle interior | 21K |
| Code 401 | Seat climate control at front | 23J |
| Code 413 | Panoramic sliding sunroof | 25D |
| Code 413 | Panoramic sliding sunroof | 25F |
| Code 414 | Glass electric sliding roof | 25H |
| Code 889 | KEYLESS-GO | 4G |
| Code 889 | KEYLESS-GO | 4E |
| Code 889 | KEYLESS-GO | 6B |
| Code F206 | Model series 206 | 26F |
| Code F206 | Model series 206 | 26H |
| Code F214 | Model series 214 | 7D |
| Code F214 | Model series 214 | 26D |
| Code F214 | Model series 214 | 26G |
| Code F223 | Model series 223 | 28D |
| Code F223 | Model series 223 | 36B |
| Code F223 | Model series 223 | 36F |
| Code F223 | Model series 223 | 7E |
| Code F236 | - | 26G |
| Code F254 | Model series 254 | 26G |
| Code F294 | Model series 294 | 28G |
| Code F295 | Model series 295 | 7E |
| Code F295 | Model series 295 | 28G |
| Code F296 | Model series 296 | 28H |
| Code F297 | Model series 297 | 7E |
| Code F297 | Model series 297 | 28H |
| Ethernet | Ethernet | 14F |
| LIN | Local Interconnect Network | 7E |
| LIN | Local Interconnect Network | 28E |
| LIN | Local Interconnect Network | 28H |

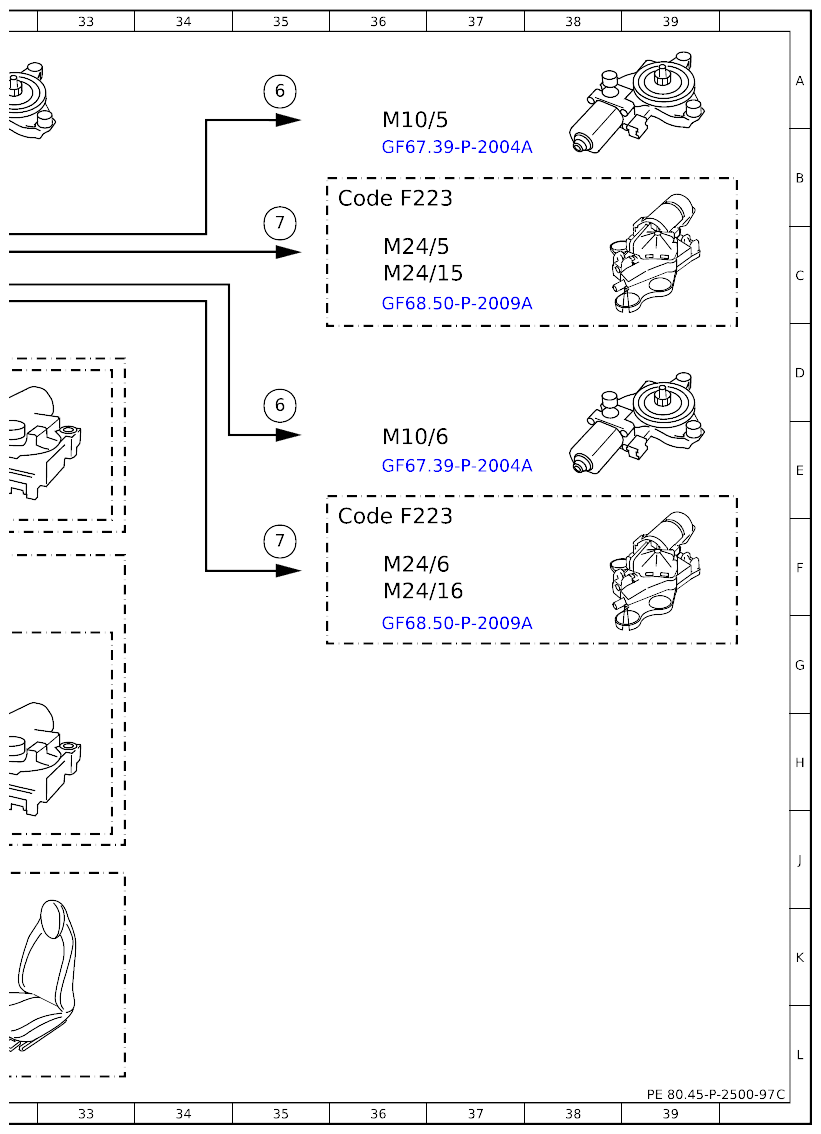

| M10/3 | Driver door power window motor | 30A |
| M10/4 | Front passenger door power window motor | 30B |
| M10/5 | Left rear door power window motor | 36A |
| M10/6 | Right rear door power window motor | 36E |
| M18/10 | Left front backrest seat ventilation motor | 30K |
| M18/11 | Right front seat cushion seat ventilation motor | 30L |
| M18/12 | Right front backrest seat ventilation motor | 30L |
| M18/9 | Left front seat cushion seat ventilation motor | 30K |
| M24/15 | Left triangular window roller sunblind motor | 36C |
| M24/16 | Roller sun blind motor | 36F |
| M24/5 | Left rear door roller sun blind motor | 36C |
| M24/6 | Roller sun blind motor | 36F |
| M54 | Roller sun blind motor | 29E |
| M54 | Roller sun blind motor | 29H |
| M54/1 | Roller sun blind motor | 29E |

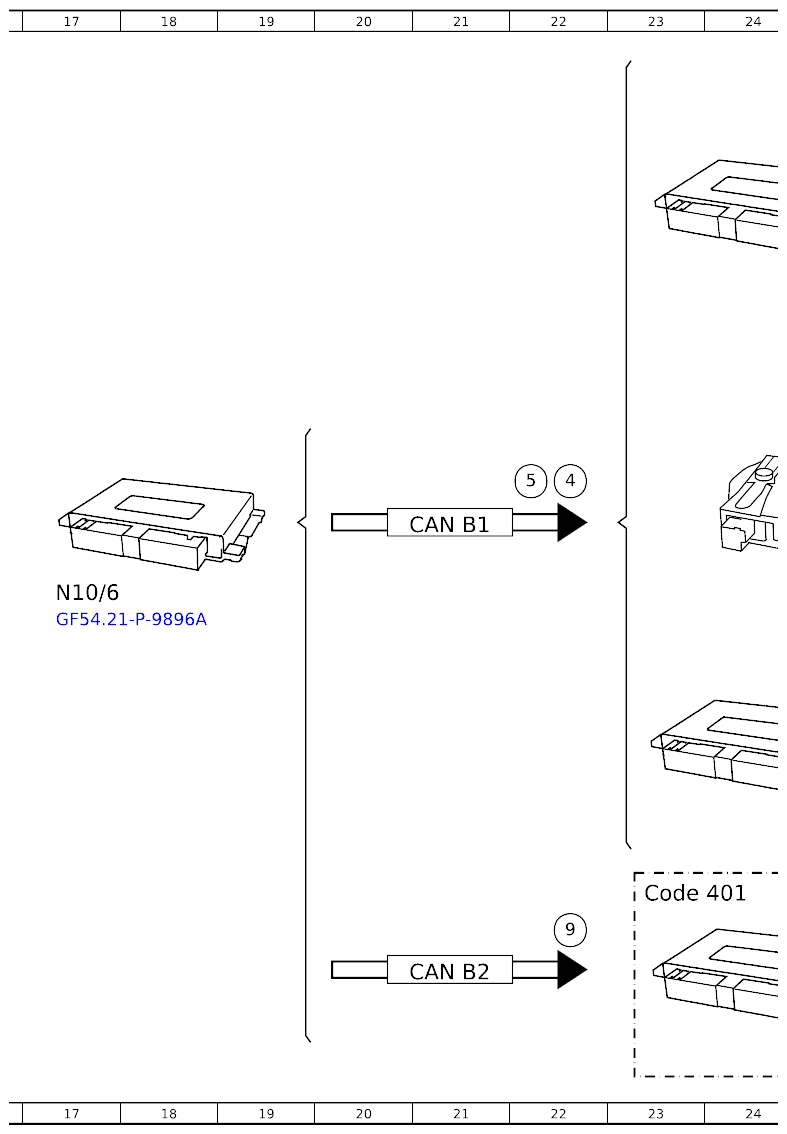

| N10/6 | Front SAM control unit | 17F |

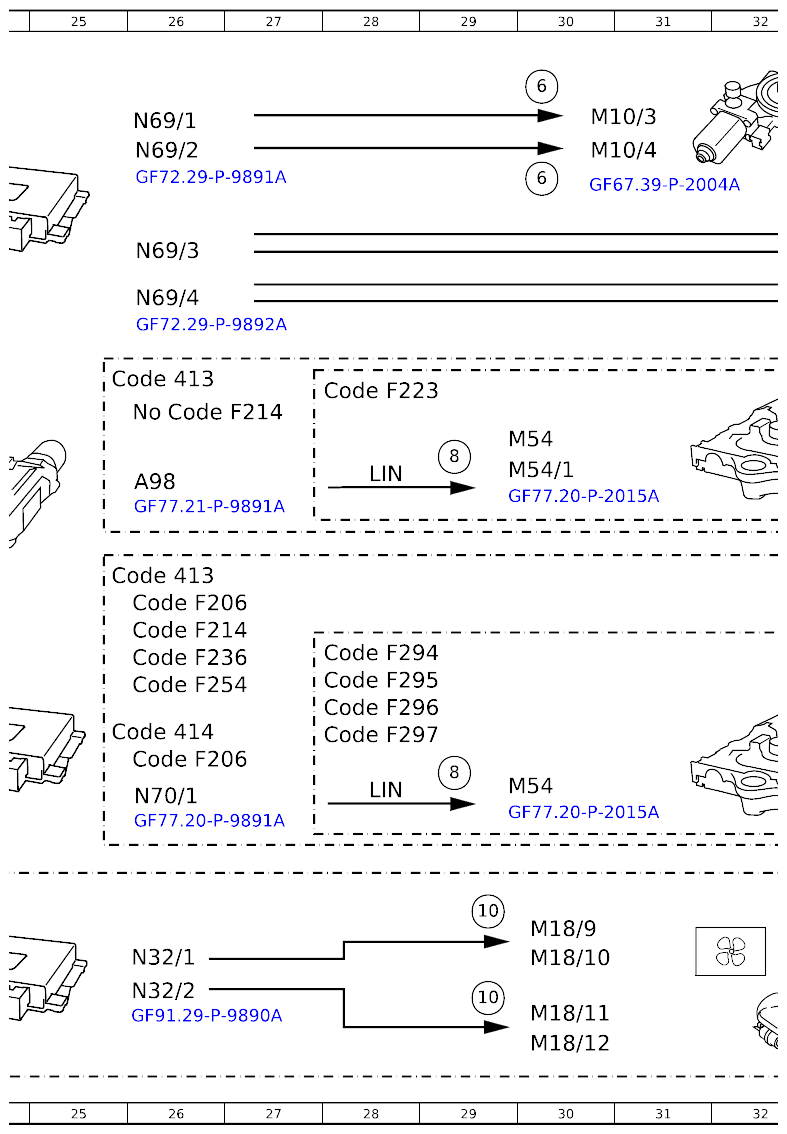

| N32/1 | Driver seat control unit | 26K |
| N32/2 | Front passenger seat control unit | 26K |
| N69/1 | Driver door control unit | 1J |
| N69/1 | Driver door control unit | 26A |
| N69/2 | Front passenger door control unit | 1J |
| N69/2 | Front passenger door control unit | 26B |
| N69/3 | Left rear door control unit | 1K |
| N69/3 | Left rear door control unit | 26C |
| N69/4 | Right rear door control unit | 1K |
| N69/4 | Right rear door control unit | 26C |
| N70/1 | Sliding roof control unit | 26H |

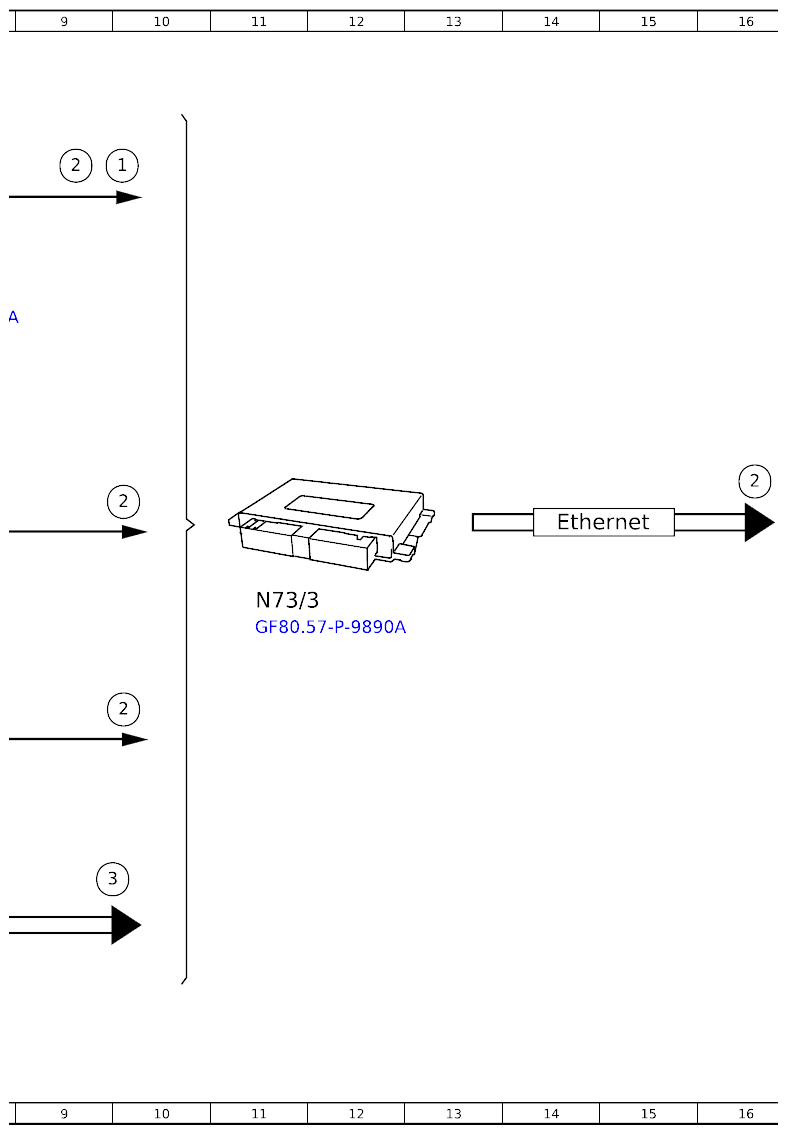

| N73/3 | Electronic ignition switch control unit | 11F |
