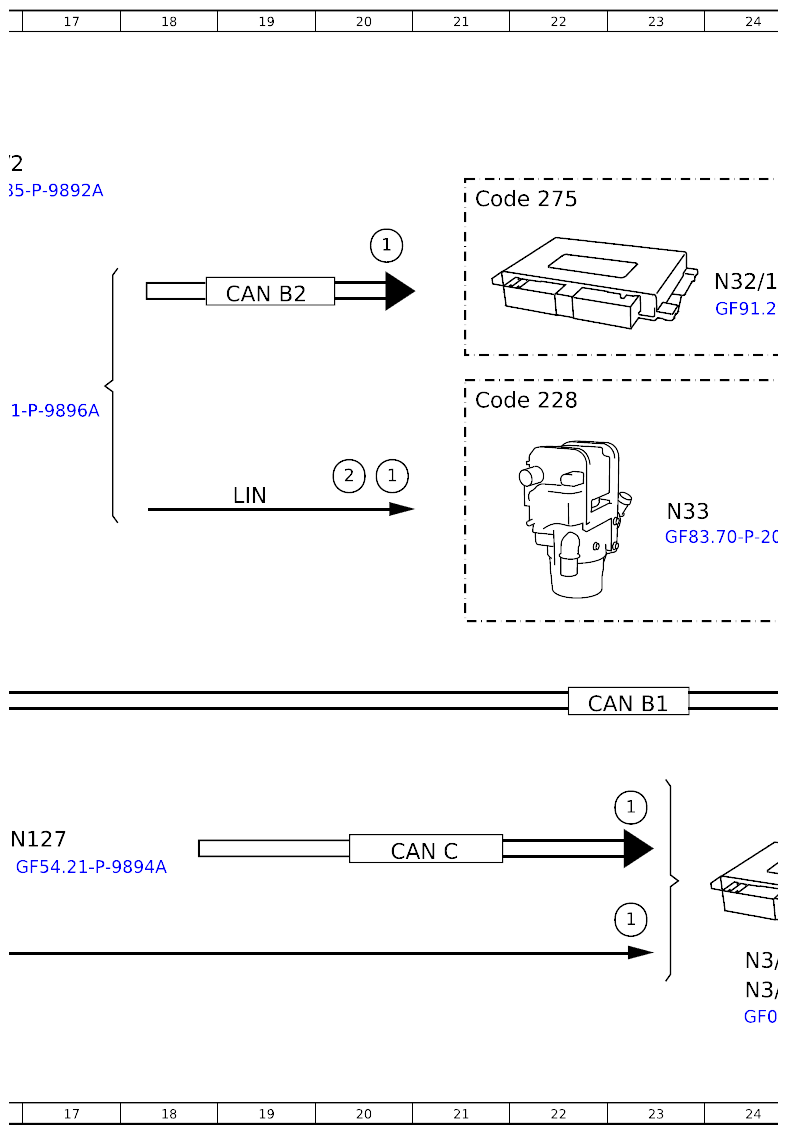

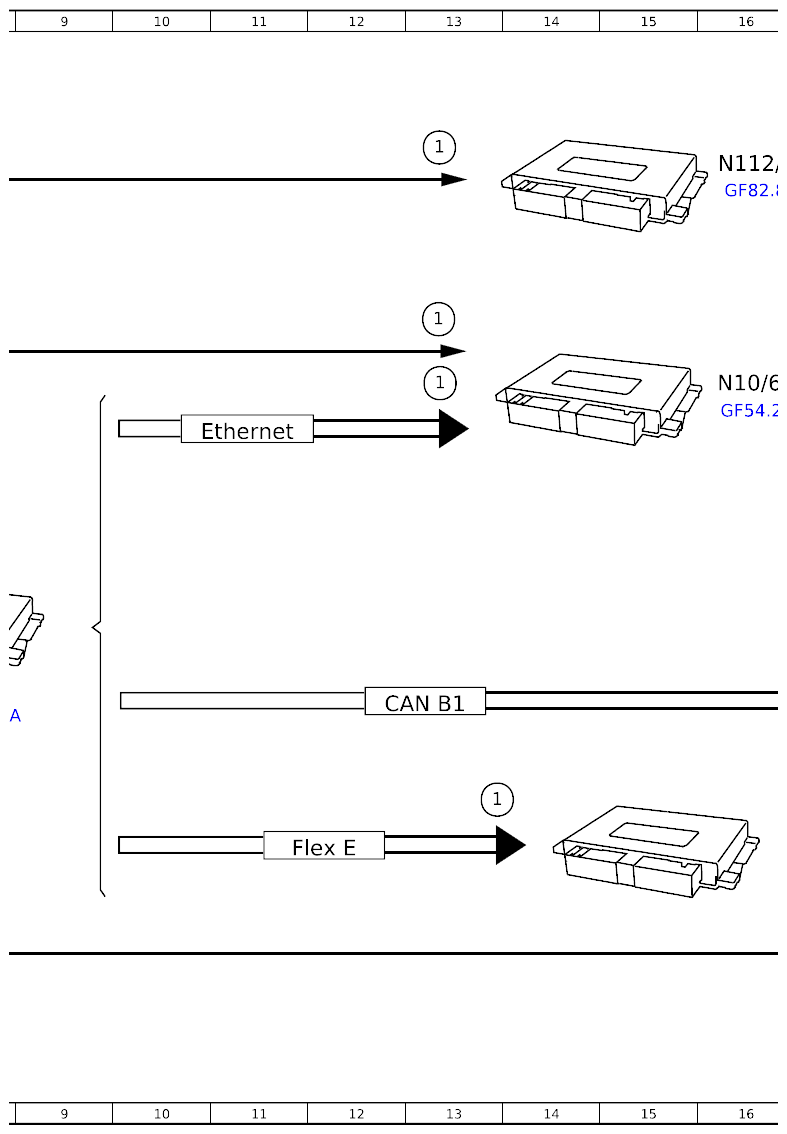

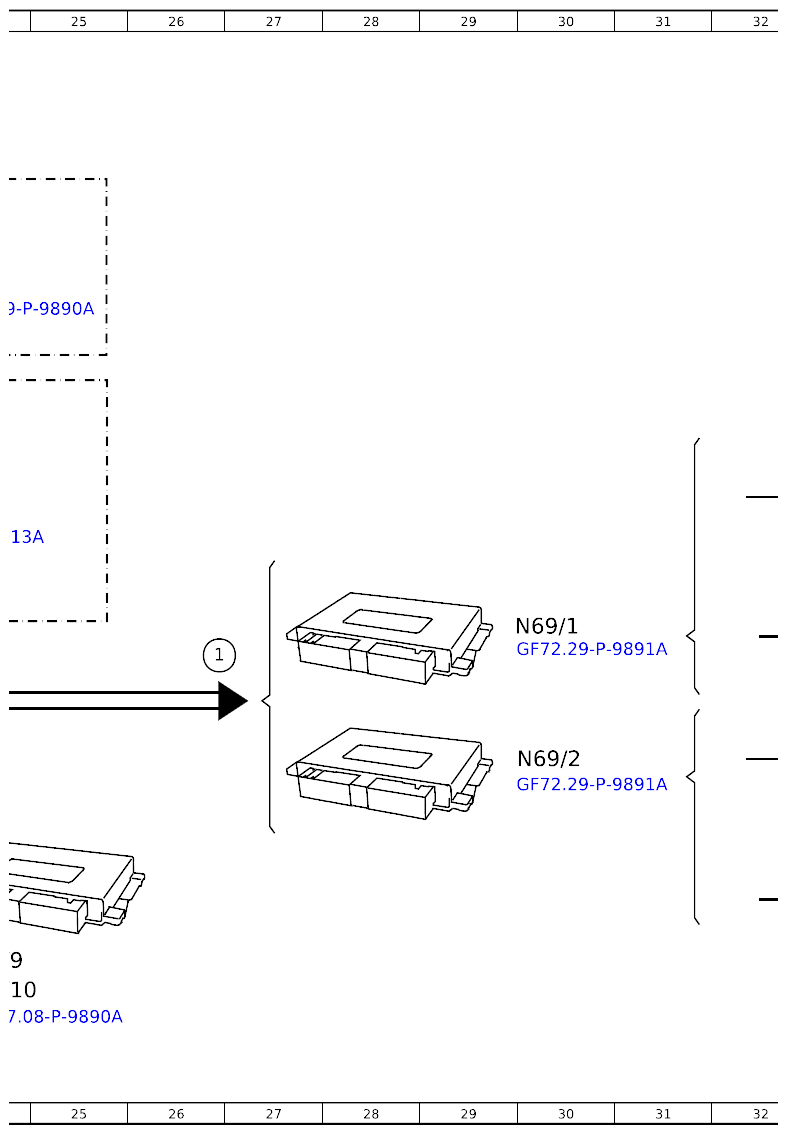

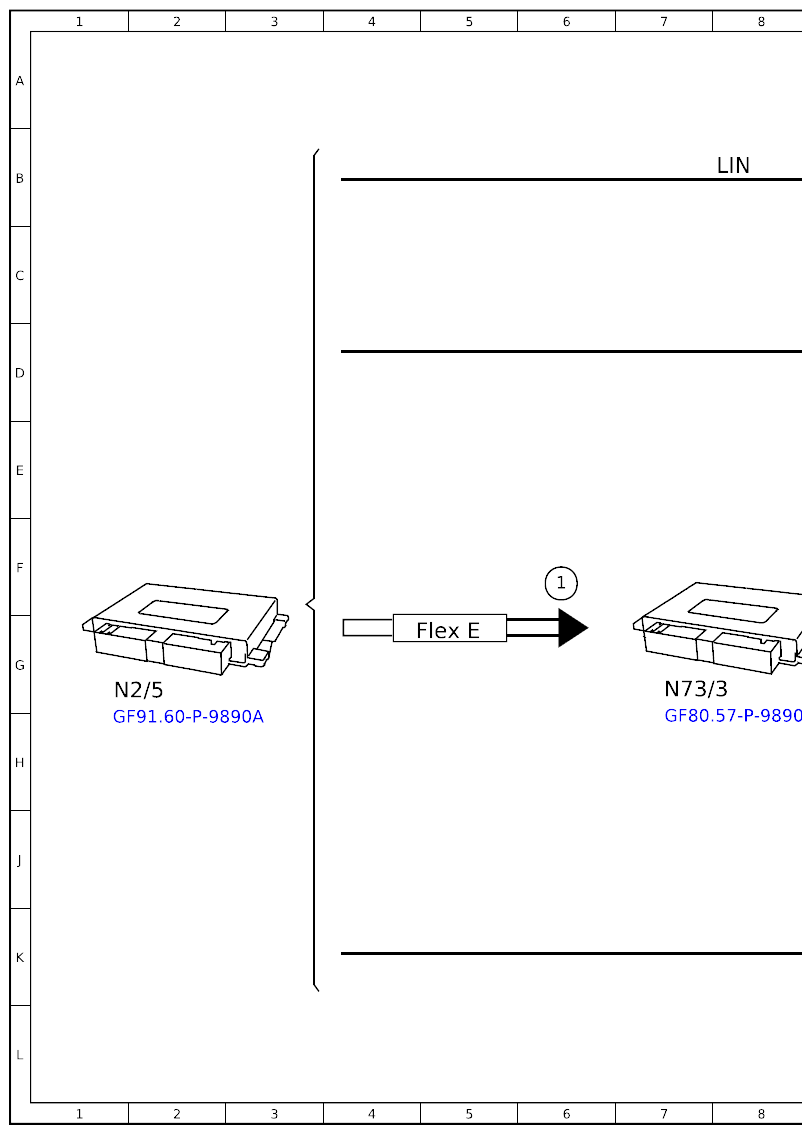

Function Schematic, Trigger Additional Functions After Accident - PE91.60-P-2502-97B
Model 192, 223, 232
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crash, signal | 20E |
| 1 | Crash, signal | 20C |
| 1 | Crash, signal | 23K |
| 1 | Crash, signal | 23J |
| 1 | Crash, signal | 6F |
| 1 | Crash, signal | 14H |
| 1 | Crash, signal | 13D |
| 1 | Crash, signal | 13C |
| 1 | Crash, signal | 13B |
| 2 | Stationary heater emergency shutoff, request | 20E |
| 3 | Turn signal lamp, actuation | 37J |
| 3 | Turn signal lamp, actuation | 37F |
| 4 | Power window motor, actuation | 34H |
| 4 | Power window motor, actuation | 34E |
| A67/1 | Left outside mirror | 37G |
| A67/2 | Right outside mirror | 37J |
| CAN B1 | CAN 1 for vehicle interior | 13G |
| CAN B1 | CAN 1 for vehicle interior | 23G |
| CAN B2 | CAN 2 for vehicle interior | 19C |
| CAN C | CAN for engine | 20J |
| Code 228 | Auxiliary heater | 21D |
| Code 275 | Memory Package (driver's seat, steering column and mirrors) | 21B |
| Ethernet | Ethernet | 11E |
| Flex E | Chassis FlexRay | 5G |
| Flex E | Chassis FlexRay | 12J |
| LIN | Local Interconnect Network | 8B |
| LIN | Local Interconnect Network | 19E |
| M10/3 | Left front door power window motor | 34F |
| M10/4 | Right front door power window motor | 34J |
| N10/6 | Front signal acquisition and actuation module control unit | 16D |
| N112/2 | Telematics services communication module | 16B |
| N127 | Drivetrain control unit | 17J |
| N2/5 | Supplemental restraint system control unit | 2G |
| N3/10 | Engine management control unit | 24K |
| N3/9 | Engine management control unit | 24K |
| N32/1 | Driver seat control unit | 24C |
| N33 | Stationary heater control unit | 23F |
| N69/1 | Left front door control unit | 30G |
| N69/2 | Right front door control unit | 30H |
| N73/3 | Electronic ignition switch control unit | 7G |
