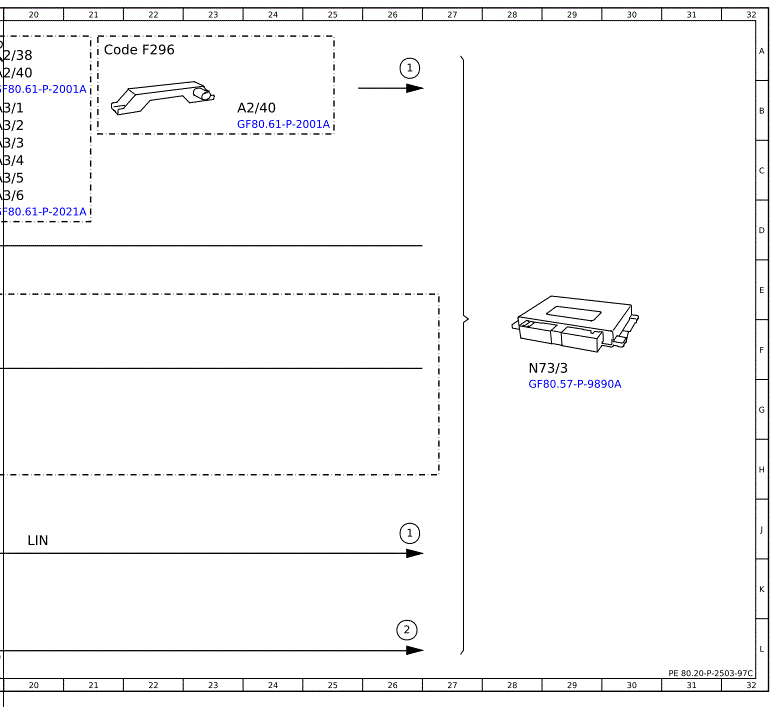

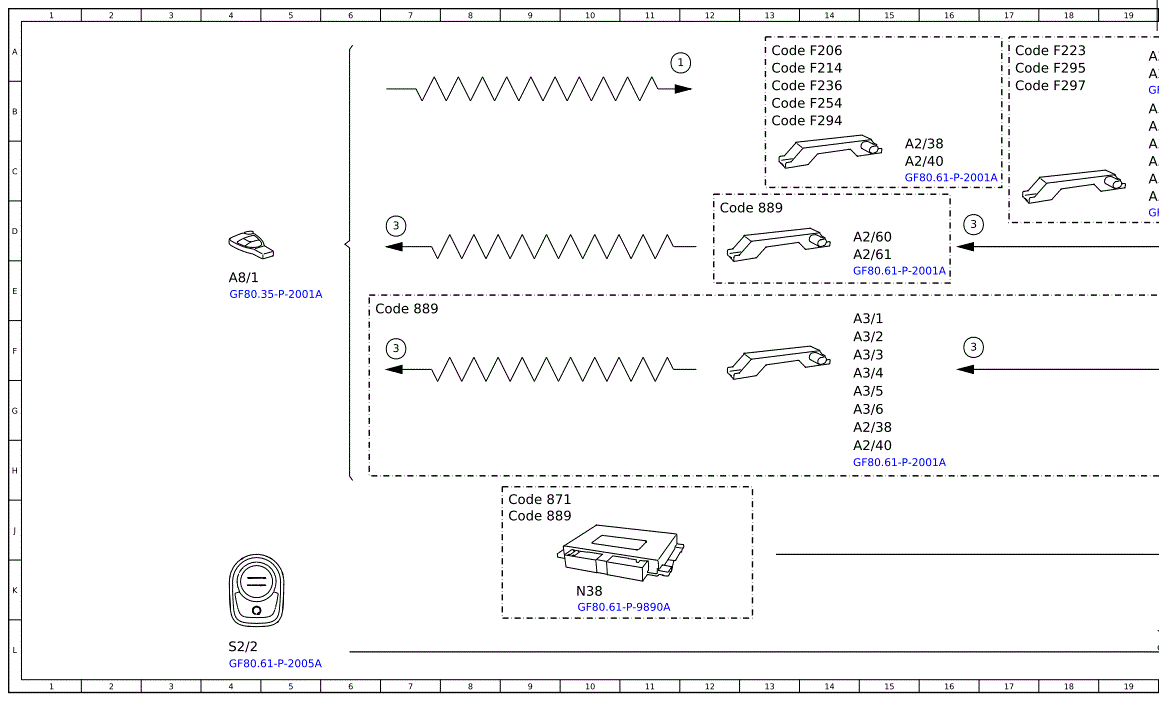

Function Schematic For Detection Of Transmitter Key Position - PE80.20-P-2503-97C
Model 206, 214, 223, 236, 254, 294, 295, 296, 297
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Lock/unlock central locking, request | 11A |
| 1 | Lock/unlock central locking, request | 26A |
| 3 | Identification, query | 7D |
| 3 | Identification, query | 16D |
| 3 | Identification, query | 7F |
| 3 | Identification, query | 16F |
| A2/38 | KEYLESS-GO antenna | 14G |
| A2/38 | KEYLESS-GO antenna | 15C |
| A2/38 | KEYLESS-GO antenna | 19A |
| A2/40 | KEYLESS-GO antenna | 14H |
| A2/40 | KEYLESS-GO antenna | 15C |
| A2/40 | KEYLESS-GO antenna | 23B |
| A2/40 | KEYLESS-GO antenna | 19A |
| A2/60 | Cockpit KEYLESS-GO antenna | 14D |
| A2/61 | KEYLESS-GO antenna | 14D |
| A3/1 | KEYLESS-GO transceiver | 14F |
| A3/1 | KEYLESS-GO transceiver | 19B |
| A3/2 | KEYLESS-GO transceiver | 14F |
| A3/2 | KEYLESS-GO transceiver | 19B |
| A3/3 | KEYLESS-GO transceiver | 14F |
| A3/3 | KEYLESS-GO transceiver | 19C |
| A3/4 | KEYLESS-GO transceiver | 14F |
| A3/4 | KEYLESS-GO transceiver | 19C |
| A3/5 | KEYLESS-GO transceiver | 14G |
| A3/5 | KEYLESS-GO transceiver | 19C |
| A3/6 | KEYLESS-GO transceiver | 14G |
| A3/6 | KEYLESS-GO transceiver | 19C |
| A8/1 | Transmitter key | 4E |
| Code 871 | HANDS-FREE ACCESS | 9J |
| Code 889 | KEYLESS-GO | 6E |
| Code 889 | KEYLESS-GO | 12D |
| Code F206 | Model series 206 | 13A |
| Code F214 | Model series 214 | 13A |
| Code F223 | Model series 223 | 17A |
| Code F236 | Model series 236 | 13B |
| Code F254 | Model series 254 | 13B |
| Code F294 | Model series 294 | 13B |
| Code F295 | Model series 295 | 17A |
| Code F296 | Model series 296 | 21A |
| Code F297 | Model series 297 | 17B |
| LIN | Local Interconnect Network | 20J |
| N38 | Rear switching module | 10K |
| N73/3 | Electronic ignition switch control unit | 28F |
| S2/2 | Engine start/stop button | 4L |
