Function Schematic For Driving Status Control - PE08.30-P-2502-97C
Model 206, 214, 236, 254
with code ME10 (Hybrid vehicle (plug-in, PHEV))
Model 223 with engine 256
with code ME10 (Hybrid vehicle (plug-in, PHEV))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Accelerator pedal sensor, signal | 18B |
| 10 | Electric machine rpm, signal | 16G |
| 11 | Electric machine, status | 17G |
| 12 | Charging voltage and charging current, signal | 17G |
| 13 | Available torque, signal | 18G |
| 14 | Electric machine generative torque, signal | 18G |
| 15 | High-voltage battery voltage, signal | 18K |
| 16 | High-voltage battery temperature, signal | 18K |
| 17 | Service brake, status | 20G |
| 18 | Wheel speed, signal | 20G |
| 19 | ESP® torque reduction, request | 21G |
| 2 | Torque change/DISTRONIC dynamics, request | 18C |
| 20 | Engine clutch, request | 34H |
| 20 | Engine clutch, request | 33K |
| 21 | Specified torque, combustion engine, request | 34K |
| 22 | Hybrid drive system, status | 34K |
| 23 | Engine torque, signal | 18F |
| 24 | Combustion engine, status | 18F |
| 3 | Tolerable charging voltage/current, signal | 33E |
| 4 | Electric machine specified torque, request | 33E |
| 5 | Discharge voltage and discharge current, request | 33E |
| 6 | Charging voltage and charging current, request | 34E |
| 7 | Tolerable discharge voltage/current, signal | 34E |
| 8 | Engine clutch, status | 18E |
| 9 | Operating mode, status | 16G |

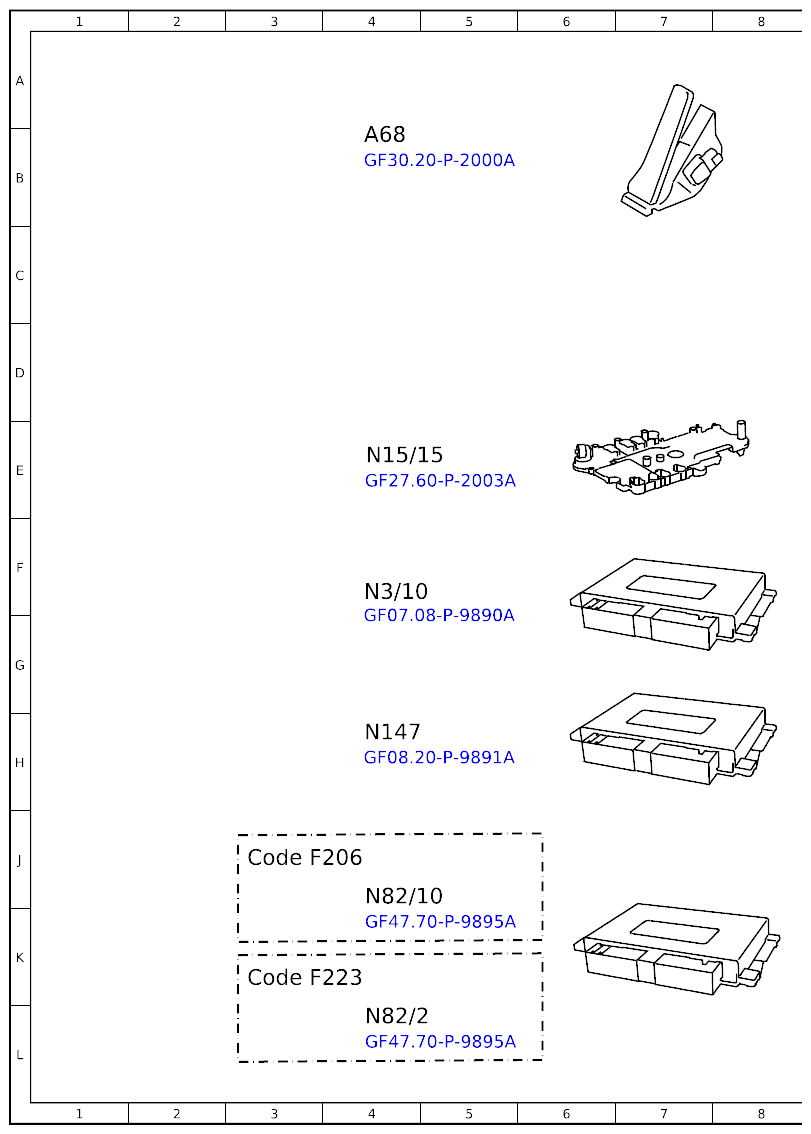

| A68 | Accelerator pedal module | 4B |

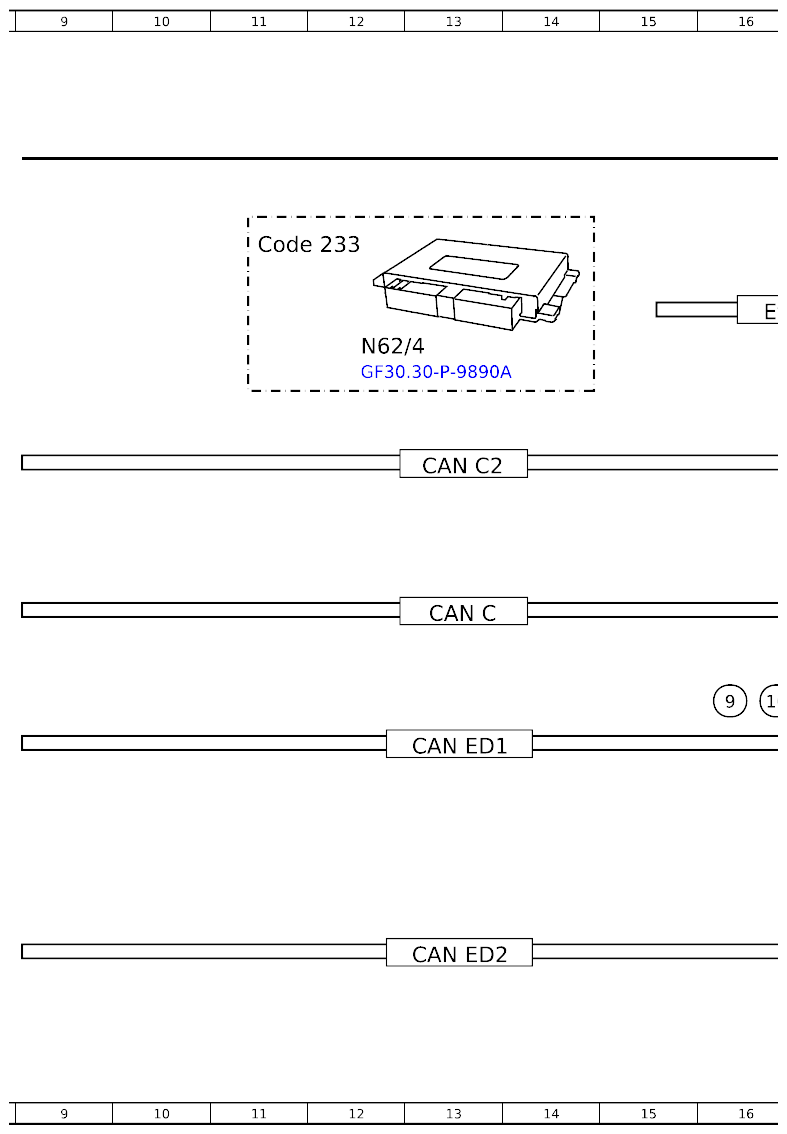

| CAN C | CAN for engine | 13G |
| CAN C | CAN for engine | 29K |
| CAN C2 | CAN 2 for drive | 13E |
| CAN C2 | CAN 2 for drive | 29H |
| CAN ED1 | Electric drive CAN | 13H |
| CAN ED1 | Electric drive CAN | 29F |
| CAN ED2 | CAN for energy management | 13K |
| Code 200 | Conditionally automated driving | 20D |
| Code 200 | Conditionally automated driving | 20C |
| Code 233 | Adaptive cruise control Plus (DISTRONIC PLUS) | 11C |
| Code 503 | Remote-controlled parking | 20D |
| Code 503 | Remote-controlled parking | 20C |
| Code F206 | Model series 206 | 3J |
| Code F223 | Model series 223 | 3K |
| Ethernet | Ethernet | 16C |

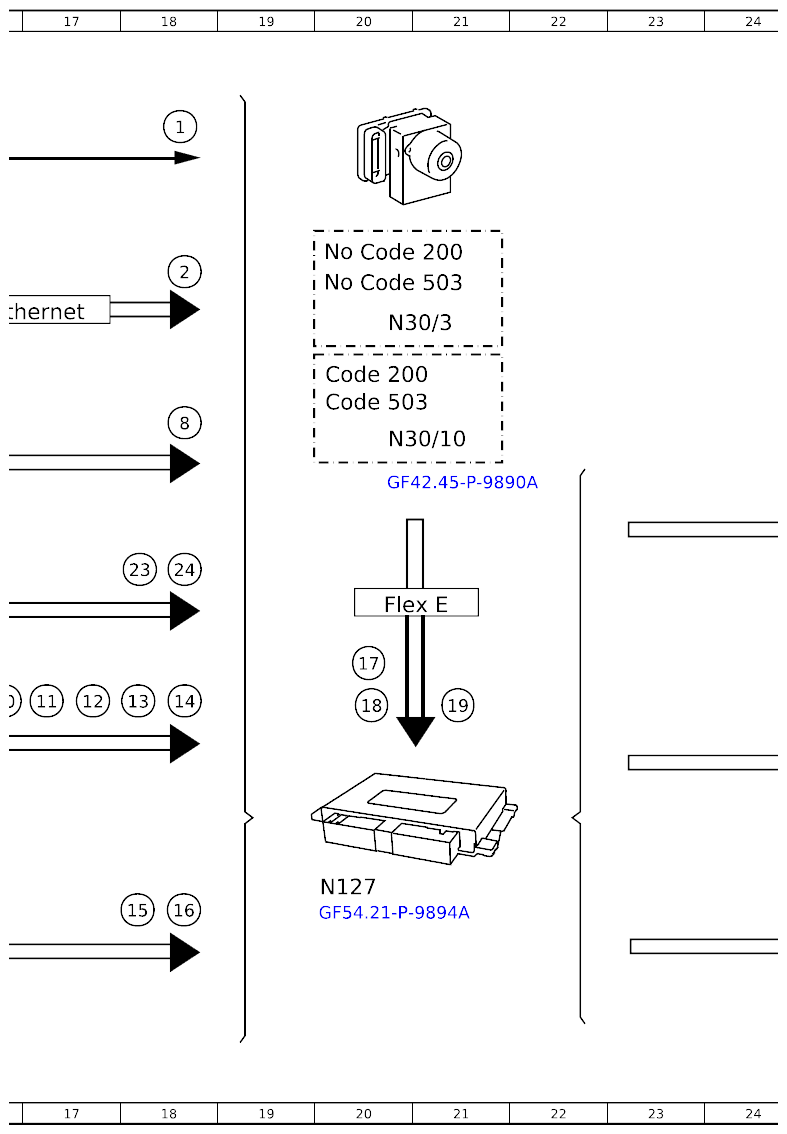

| Flex E | Chassis FlexRay | 20F |
| N127 | Drivetrain control unit | 20J |
| N147 | Power electronics control unit | 4H |

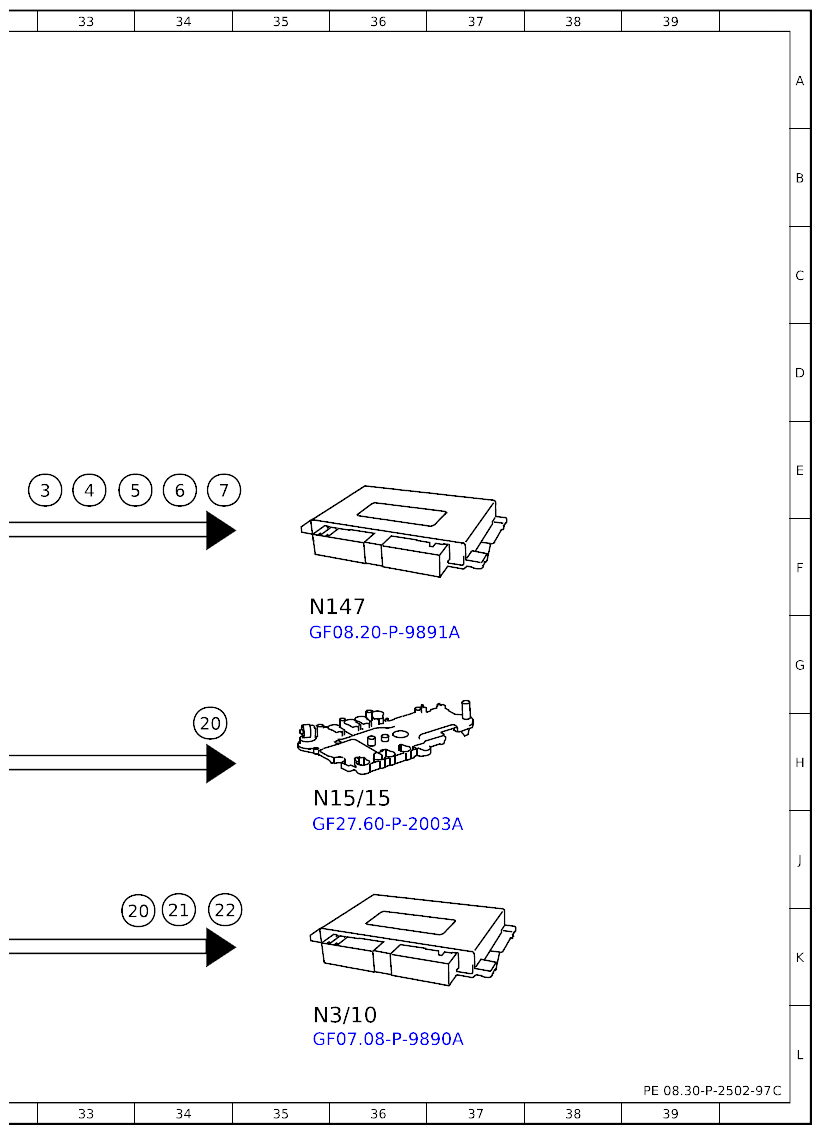

| N147 | Power electronics control unit | 35F |
| N15/15 | Fully integrated transmission control electric controller unit | 4E |
| N15/15 | Fully integrated transmission control electric controller unit | 35H |
| N3/10 | Engine management control unit | 4F |
| N3/10 | Engine management control unit | 36L |
| N30/10 | Electronic Stability Program control unit | 20E |
| N30/3 | Electronic Stability Program control unit | 20D |
| N62/4 | Driver assistance systems control unit | 12D |
| N82/10 | Battery management system control unit | 4J |
| N82/2 | Battery management system control unit | 4L |
