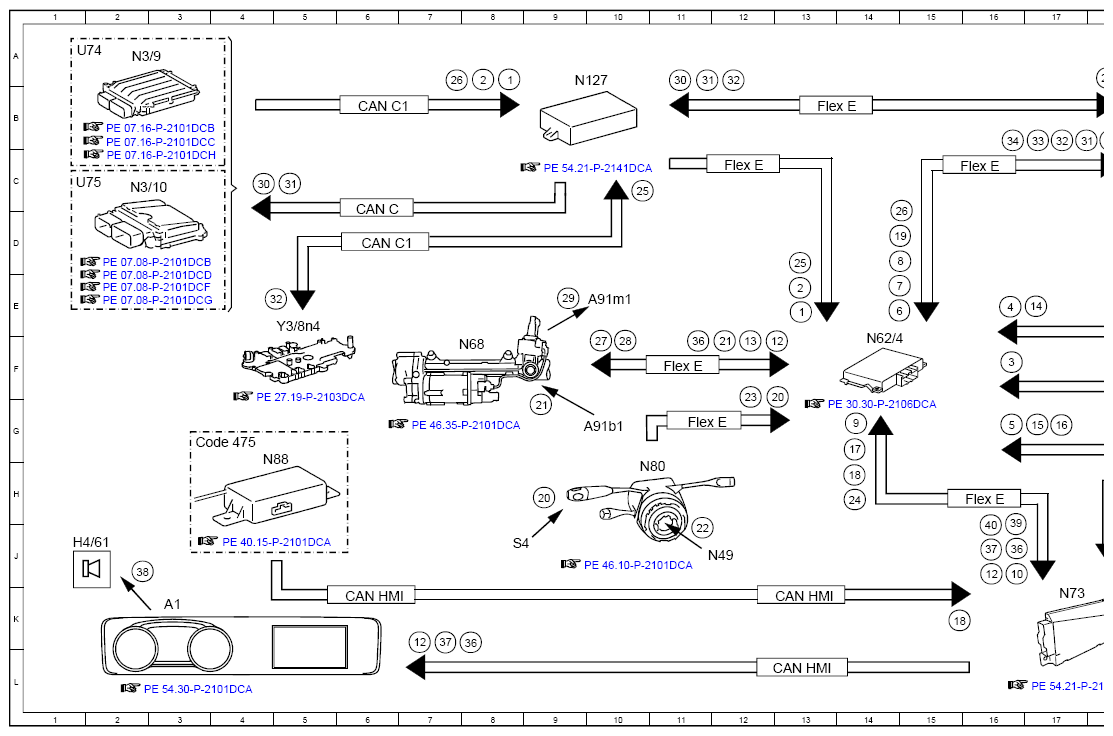

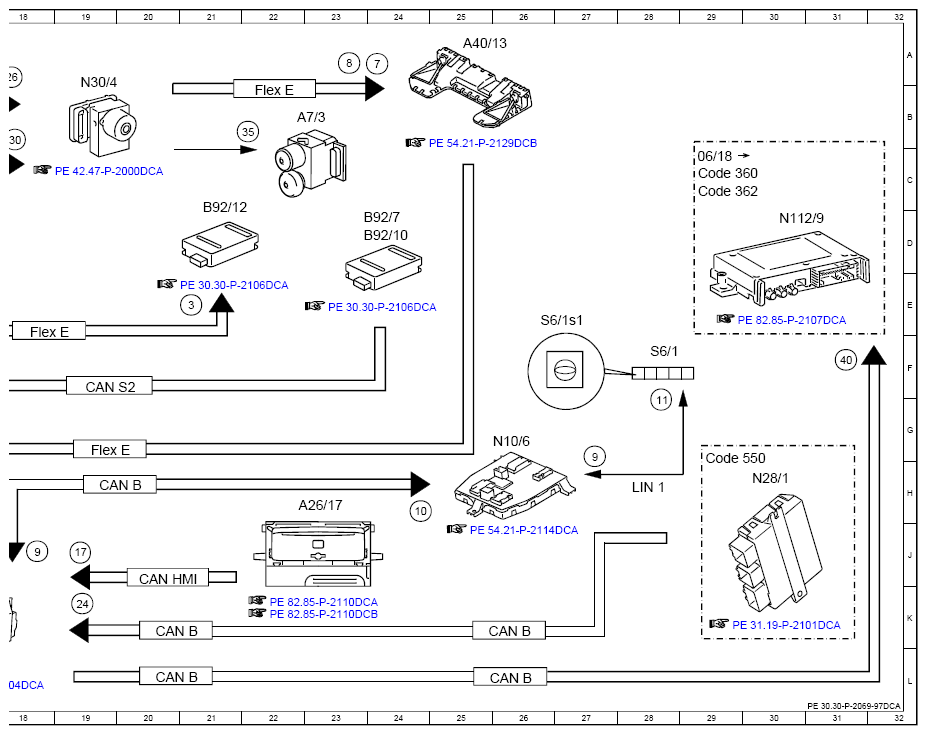

Electrical Function Schematic For Steering-Pilot - PE30.30-P-2069-97DCA
Model 238 Up To Model Year 2021 With Code 23P (Drive Package)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 8A |
| 1 | Engine running, signal | 13E |
| 10 | Light-emitting diode, request | 16J |
| 10 | Light-emitting diode, request | 24H |
| 11 | Light-emitting diode actuation | 28G |
| 12 | Warning and system messages, request | 7K |
| 12 | Warning and system messages, request | 13F |
| 12 | Warning and system messages, request | 16J |
| 13 | Electric power steering, status | 12E |
| 14 | Short and long-range radar sensor, signal | 17E |
| 15 | Object information, data package | 17G |
| 16 | Lane data, signal | 17G |
| 17 | GPS, signal | 14G |
| 17 | GPS, signal | 19J |
| 18 | Tire pressure monitor, message | 15K |
| 18 | Tire pressure monitor, message | 14H |
| 19 | Tire pressure loss warning, status | 15D |
| 2 | Drivetrain operational, signal | 8A |
| 2 | Drivetrain operational, signal | 13E |
| 20 | Combination switch, status | 13G |
| 20 | Combination switch, status | 9H |
| 21 | Electric power steering torque sensor, signal | 9G |
| 21 | Electric power steering torque sensor, signal | 12F |
| 22 | Steering wheel angle sensor, signal | 11J |
| 23 | Steering wheel angle, signal | 12G |
| 24 | Trailer recognition, status | 14H |
| 24 | Trailer recognition, status | 19K |
| 25 | Gear range, status | 13D |
| 25 | Gear range, status | 10C |
| 26 | Available torque, signal | 18A |
| 26 | Available torque, signal | 14D |
| 26 | Available torque, signal | 7A |
| 27 | DISTRONIC Distance-Pi lot. status | 10F |
| 28 | Electric power steering, request | 10F |
| 29 | Electric power steering actuator motor, actuation | 9E |
| 3 | Rear bumper radar sensor, signal | 21E |
| 3 | Rear bumper radar sensor, signal | 16F |
| 30 | Engine torque, increase request | 18B |
| 30 | Engine torque, increase request | 11A |
| 30 | Engine torque, increase request | 4C |
| 31 | Engine torque, reduce request | 17B |
| 31 | Engine torque, reduce request | 11A |
| 31 | Engine torque, reduce request | 5C |
| 32 | Engage targeted gear, request | 5E |
| 32 | Engage targeted gear, request | 12A |
| 32 | Engage targeted gear, request | 17B |
| 33 | Braking torque increase, request | 17B |
| 34 | Braking torque reduction, request | 16B |
| 35 | Traction system hydraulic unit, actuation | 22B |
| 36 | Hands-Off-Detection, status | 8K |
| 36 | Hands-Off-Detection, status | 11F |
| 36 | Hands-Off-Detection, status | 16J |
| 37 | Warning tone, request | 16J |
| 37 | Warning tone, request | 7K |
| 38 | Speaker, actuation | 2J |
| 39 | Central locking emergency opening, signal | 16H |
| 4 | Radar sensor system operational, status | 16E |
| 40 | Establish connection for emergency call, request | 31F |
| 40 | Establish connection for emergency call, request | 16J |
| 5 | Stereo multifunction camera, status | 16G |
| 6 | ESP®, status | 14E |
| 7 | Wheel speed, signal | 14E |
| 7 | Wheel speed, signal | 24A |
| 8 | Wheel rotation direction, signal | 14D |
| 8 | Wheel rotation direction, signal | 23A |
| 9 | Steering-Pilot button, status | 14G |
| 9 | Steering-Pilot button, status | 18J |
| 9 | Steering-Pilot button, status | 27G |
| A1 | Instrument cluster | 3K |
| A26/17 | Head unit | 23H |
| A40/13 | Stereo multifunction camera | 25A |
| A7/3 | Traction system hydraulic unit | 22B |
| A91b1 | Electric power steering torque sensor | 9G |
| A91m1 | Electric power steering actuator motor | 10E |
| B92/10 | Left outer rear bumper radar sensor | 23D |
| B92/12 | Short and long-range radar sensor | 21D |
| B92/7 | Right outer rear bumper radar sensor | 23D |
| CAN B | Interior CAN | 19H |
| CAN B | Interior CAN | 20K |
| CAN B | Interior CAN | 26K |
| CAN B | Interior CAN | 26L |
| CAN B | Interior CAN | 20L |
| CAN C | Engine CAN | 6D |
| CAN C1 | Drive train CAN | 6B |
| CAN C1 | Drive train CAN | 6D |
| CAN HMI | User interface CAN | 6K |
| CAN HMI | User interface CAN | 20J |
| CAN HMI | User interface CAN | 13L |
| CAN HMI | User interface CAN | 13K |
| CAN S2 | Radar CAN 2 | 19F |
| Code 360 | HERMES UMTS | 29C |
| Code 362 | HERMES LTE | 29C |
| Code 475 | Tire pressure monitor | 3G |
| Code 550 | Trai1er hitch | 29H |
| Flex E | Chassis FlexRay | 16H |
| Flex E | Chassis FlexRay | 11F |
| Flex E | Chassis FlexRay | 19G |
| Flex E | Chassis FlexRay | 22B |
| Flex E | Chassis FlexRay | 12C |
| Flex E | Chassis FlexRay | 18F |
| Flex E | Chassis FlexRay | 11G |
| Flex E | Chassis FlexRay | 13B |
| Flex E | Chassis FlexRay | 16C |
| H4/61 | Instrument cluster speaker | 1J |
| LIN 1 | Instrument panel LIN | 28H |
| N10/6 | Front SAM control unit | 26G |
| N112/9 | HERMES control unit | 30D |
| N127 | Drivetrain control unit | 9A |
| N28/1 | Trailer recognition control unit | 30H |
| N3/10 | ME-SFI [ME] control unit | 2C |
| N3/9 | CDI control unit | 2A |
| N30/4 | Electronic Stability Program control unit | 19B |
| N49 | Steering wheel angle sensor | 12J |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 14F |
| N68 | Electrical power steering control unit | 8F |
| N73 | Electronic ignition switch control unit | 17K |
| N80 | Steering column module control unit | 10H |
| N88 | Tire pressure monitor control unit | 4H |
| S4 | Combination switch | 8J |
| S6/1 | Driver-side instrument panel button group | 28F |
| S6/1s1 | Steering-Pilot button | 26E |
| U74 | Valid for diesel engines | 1A |
| U75 | Valid for gasoline engines | 1C |
| Y3/8n4 | Fully integrated transmission control control unit | 5E |
